Van 5 2: Giải Pháp Đảo Chiều Khí Nén Tối Ưu Cho Hệ Thống Tự Động Hóa

Trong các dây chuyền sản xuất tự động hóa hiện đại, việc điều khiển chuyển động của các cơ cấu chấp hành đòi hỏi sự chính xác, linh hoạt và tốc độ phản hồi cực kỳ nhanh chóng. Bất kỳ sự chậm trễ hay sai sót nào trong việc đảo chiều dòng khí nén đều có thể làm gián đoạn toàn bộ chu kỳ làm việc của máy móc. Do đó, việc trang bị một chiếc van 5 2 chất lượng cao là giải pháp kỹ thuật cốt lõi giúp tối ưu hóa hoàn toàn hiệu suất vận hành của hệ thống khí nén.

Vai trò của van đảo chiều trong việc điều khiển xi lanh khí nén là không thể thay thế, giúp phân phối và thay đổi hướng đi của dòng lưu chất một cách linh hoạt. Nếu thiếu đi thiết bị này, các cơ cấu máy móc sẽ mất đi khả năng chuyển động tịnh tiến hai chiều nhịp nhàng. Hãy cùng đi sâu vào phân tích cấu tạo, nguyên lý hoạt động và các tiêu chuẩn lựa chọn dòng sản phẩm này.

Vì Sao Van 5 2 Là Thiết Bị Quan Trọng Trong Hệ Thống Khí Nén?

Vai trò của van đảo chiều trong điều khiển xi lanh khí nén nằm ở khả năng điều phối luồng khí nén áp lực cao đến các khoang khác nhau của xi lanh, tạo ra hành trình tiến và lùi chính xác theo chu trình lập sẵn. Lợi ích của van 5/2 trong tự động hóa mang lại sự ổn định tuyệt đối, giúp rút ngắn thời gian phản hồi của thiết bị và tối ưu hóa năng suất toàn bộ dây chuyền sản xuất.

Nếu không sử dụng các dòng van điều khiển chuyên dụng này, hệ thống sẽ gặp khó khăn lớn trong việc đồng bộ hóa chuyển động, dễ dẫn đến hiện tượng kẹt cơ cấu hoặc sụt áp cục bộ. Sự hiện diện của thiết bị giúp các nhà máy tự động hóa vận hành trơn tru, giảm thiểu tối đa sức lao động thủ công và nâng cao độ an toàn kỹ thuật.

Van 5 2 là gì?

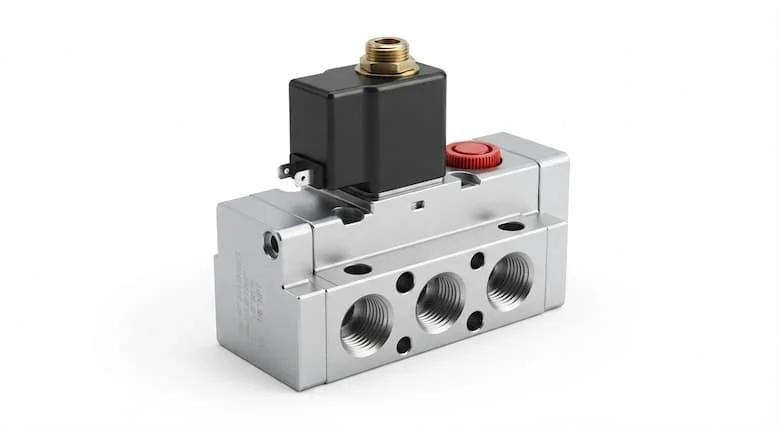

Van 5 2 (hay còn gọi là van khí nén 5/2) là dòng van đảo chiều điện từ hoặc cơ khí có cấu tạo gồm 5 cổng làm việc và 2 vị trí trạng thái khác nhau. Chức năng chính của van là kiểm soát và chuyển hướng dòng khí nén đi vào các cổng tương ứng để điều khiển xi lanh tác động kép. Thiết bị này đóng vai trò là "bộ não" trung tâm trong các hệ thống tự động hóa khí nén, giúp định hướng dòng năng lượng một cách chính xác và hiệu quả nhất.

Nguyên lý hoạt động của van 5/2

Nguyên lý vận hành của thiết bị dựa trên sự chuyển dịch của con trượt (spool) bên trong thân van dưới tác động của tín hiệu điều khiển:

• Khí nén cấp vào cổng P: Nguồn khí nén áp lực cao luôn được cung cấp sẵn vào cổng cấp chính của van.

• Chuyển hướng sang cổng A hoặc B: Khi có tín hiệu kích hoạt, con trượt dịch chuyển, mở đường cho khí nén đi qua cổng A hoặc cổng B để tác động lên xi lanh.

• Xi lanh tiến hoặc lùi: Luồng khí nén đẩy piston của xi lanh di chuyển theo hướng tương ứng (tiến ra hoặc thụt vào).

• Hai cổng xả R và S thoát khí: Lượng khí thừa từ khoang đối diện của xi lanh được đẩy ngược về van và thoát ra ngoài qua hai cổng xả riêng biệt.

• Đảo chiều khi có tín hiệu: Khi trạng thái điều khiển thay đổi, van lập tức đảo chiều dòng khí để thực hiện hành trình ngược lại.

Phân Tích Chuyên Sâu

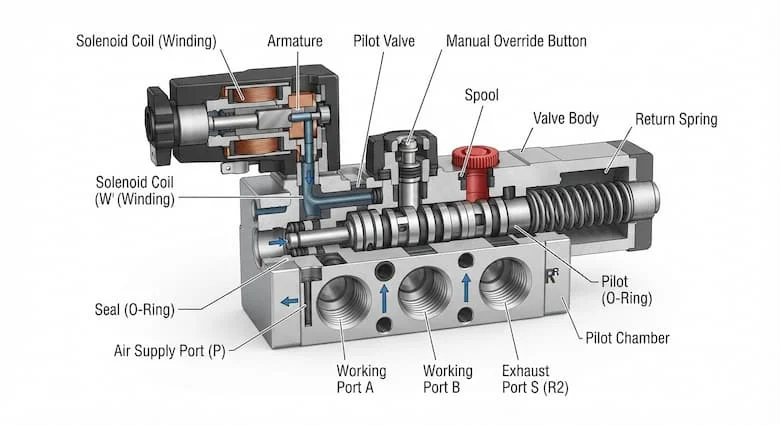

Cấu tạo van 5/2

Để đảm bảo độ bền bỉ trong môi trường công nghiệp liên tục, cấu tạo của van 5 2 bao gồm các bộ phận chính:

• Valve Body (Thân van): Đúc bằng hợp kim nhôm cao cấp, gia công chính xác các đường ống dẫn khí bên trong.

• Spool (Trục con trượt): Chi tiết di động chịu trách nhiệm đóng mở các cửa khí.

• Solenoid Coil (Cuộn coil điện từ): Tạo từ trường để dịch chuyển con trượt (đối với van điện từ).

• Return Spring (Lò xo hồi vị): Đưa con trượt về vị trí ban đầu khi ngắt tín hiệu.

• Pilot Chamber & Ports (Buồng điều khiển & Các cổng P, A, B, R, S): Hệ thống cổng kết nối ren tiêu chuẩn nhận và phân phối khí.

Phân loại van 5/2

• Theo phương thức điều khiển: Van điện từ 5/2, van khí nén 5/2, van cơ khí và van tay gạt 5/2.

• Theo số cuộn coil: Loại Single Solenoid (1 đầu coil, dùng lò xo hồi) và Double Solenoid (2 đầu coil giữ trạng thái memory).

• Theo kiểu hồi: Hồi bằng lò xo hoặc hồi bằng áp lực khí nén phụ trợ.

Thông số kỹ thuật

Bảng thông số kỹ thuật tiêu chuẩn của dòng sản phẩm này:

Van 5/2 và van 5/3 khác nhau như thế nào?

Việc phân biệt rõ hai dòng van giúp kỹ sư tối ưu hóa thiết kế mạch khí nén:

Vì sao van 5/2 được sử dụng phổ biến?

Sự ưu tiên dành cho van 5 2 xuất phát từ thiết kế nhỏ gọn nhưng vô cùng mạnh mẽ: khả năng điều khiển xi lanh hai chiều cực kỳ hiệu quả, thời gian đáp ứng tín hiệu nhanh chóng, dễ dàng tích hợp trực tiếp với hệ thống điều khiển PLC trong nhà máy thông minh, cùng mức chi phí đầu tư rất hợp lý cho mọi dự án tự động hóa.

Ứng Dụng Thực Tế

Van 5/2 được sử dụng ở đâu?

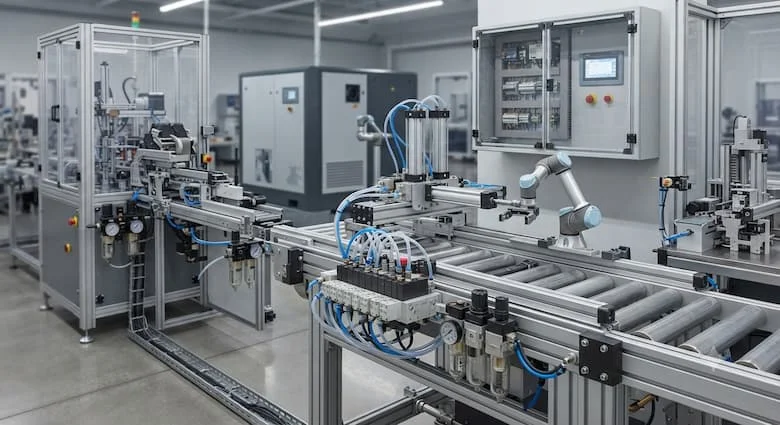

Thiết bị hiện diện dày đặc trong các dây chuyền sản xuất công nghiệp tự động:

• Các loại máy đóng gói sản phẩm, máy dán nhãn và dây chuyền lắp ráp linh kiện điện tử.

• Robot công nghiệp gắp thả sản phẩm, máy ép thủy lực khí nén và máy CNC tự động.

• Hệ thống cửa tự động, băng tải phân loại sản phẩm và các thiết bị đồ gá kẹp phôi.

• Nhà máy chế tạo cơ khí, dây chuyền sản xuất thực phẩm, dược phẩm và bao bì giấy.

Khi nào nên chọn van 5/2?

• Hệ thống yêu cầu điều khiển xi lanh khí nén tác động kép di chuyển qua lại liên tục. [chèn link: ứng dụng van 5 2 trong xi lanh kép]

• Cần tốc độ đảo chiều nhanh để tối ưu hóa thời gian chu kỳ làm việc của máy móc.

• Hệ thống tự động hóa kết nối tín hiệu điều khiển trung tâm thông qua tủ điện PLC.

Sai lầm khi lựa chọn và sử dụng

• Chọn sai điện áp coil: Lắp nhầm nguồn điện 220V vào cuộn coil 24V dẫn đến cháy nổ thiết bị tức thì.

• Chọn sai kích thước cổng: Dùng cổng van quá nhỏ cho xi lanh dung tích lớn khiến tốc độ chuyển động bị ì ạch.

• Không lắp bộ lọc khí: Sử dụng khí nén lẫn hơi nước và bụi bẩn làm xước gioăng phớt, gây rò rỉ khí nén liên tục.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Checklist lựa chọn van 5/2

• ✓ Kích thước cổng ren phù hợp (G1/8, G1/4,...)

• ✓ Áp suất làm việc đáp ứng yêu cầu hệ thống

• ✓ Điện áp cuộn coil chính xác (AC/DC)

• ✓ Lưu lượng khí nén qua van đủ lớn

• ✓ Kiểu điều khiển điện từ, khí nén hay cơ học

• ✓ Lựa chọn Single Solenoid hay Double Solenoid

• ✓ Chuẩn ren kết nối tương thích

• ✓ Vật liệu thân van bền bỉ

• ✓ Tiêu chuẩn bảo vệ IP chống nước tốt

• ✓ Thương hiệu uy tín kèm bảo hành dài hạn

Lưu ý khi lắp đặt và bảo trì

• Đấu nối chính xác các đường ống vào đúng các cổng P (cấp khí), A/B (ra xi lanh) và R/S (xả khí).

• Bắt buộc phải lắp đặt bộ lọc khí nén kết hợp tách ẩm và tra dầu (bộ FRL) ở đầu nguồn.

• Thường xuyên kiểm tra tình trạng hoạt động của cuộn coil điện từ để tránh quá nhiệt.

• Thực hiện vệ sinh, kiểm tra van định kỳ từ 6 đến 12 tháng để loại bỏ bụi bẩn tích tụ.

• Kiểm tra độ kín của các gioăng làm kín để ngăn ngừa tình trạng rò rỉ khí nén gây thất thoát năng lượng.

FAQ

1.Van 5 2 là gì?

Van 5/2 là van đảo chiều khí nén có 5 cửa và 2 vị trí làm việc, thường dùng để điều khiển xi lanh tác động kép.

2.Van 5/2 dùng cho loại xi lanh nào?

Van 5/2 chủ yếu được sử dụng với xi lanh khí nén tác động kép (Double Acting Cylinder).

3.Van 5/2 có thể điều khiển bằng PLC không?

Có. Van điện từ 5/2 có thể kết nối với PLC thông qua các điện áp điều khiển như 24VDC, 24VAC hoặc 220VAC.

4.Van 5/2 và van 3/2 khác nhau như thế nào?

Van 3/2 phù hợp với xi lanh tác động đơn, trong khi van 5/2 được thiết kế cho xi lanh tác động kép và có hai cổng xả riêng.

5.Bao lâu nên bảo trì van 5/2?

Nên kiểm tra và vệ sinh định kỳ khoảng 6–12 tháng/lần hoặc theo số chu kỳ hoạt động của hệ thống.

Kết luận

Van 5 2 là thiết bị điều khiển khí nén quan trọng trong các hệ thống tự động hóa hiện đại. Nhờ khả năng đảo chiều nhanh, điều khiển chính xác và dễ tích hợp với PLC, van 5/2 được ứng dụng rộng rãi trong nhiều ngành công nghiệp. Lựa chọn đúng loại van sẽ giúp hệ thống hoạt động ổn định, tiết kiệm năng lượng và giảm chi phí bảo trì.
