Full Bore Ball Valve: Giải Pháp Tối Ưu Cho Dòng Chảy Không Cản Trở Trong Công Nghiệp

Trong các hệ thống công nghiệp khắt khe như dầu khí, hóa chất, cấp nước, thực phẩm hay khí nén, việc kiểm soát dòng chảy luôn đòi hỏi sự chính xác và hiệu quả tối đa. Hãy tưởng tượng một hệ thống đường ống lớn nhưng kỹ sư lại lựa chọn lắp đặt các dòng van có đường kính lỗ bi nhỏ hơn đường ống; hậu quả nhãn tiền là hiện tượng tổn thất áp suất nghiêm trọng, sụt giảm lưu lượng dòng chảy, cực kỳ khó khăn trong quá trình vệ sinh và làm gián đoạn nghiêm trọng quy trình làm sạch đường ống bằng thiết bị Pigging.

Đó là lý do van bi cửa đầy trở thành sự lựa chọn kỹ thuật tối ưu trong hàng loạt hệ thống yêu cầu dòng chảy hoàn toàn không bị cản trở. Thiết bị này đảm bảo lưu chất di chuyển qua van với năng lượng và tốc độ nguyên bản, bảo vệ toàn bộ mạng lưới đường ống khỏi các tổn thất năng lượng không đáng có. Hãy cùng đi sâu vào phân tích cấu tạo, nguyên lý vận hành và tiêu chuẩn lựa chọn dòng van công nghiệp cao cấp này.

Vì Sao Van Bi Cửa Đầy Được Sử Dụng Phổ Biến Trong Hệ Thống Công Nghiệp?

Trong thực tế vận hành, dòng chảy qua van luôn chịu tác động ma sát và sự thu hẹp tiết diện. Nếu sử dụng các loại van thông thường, lực cản dòng chảy sẽ làm tăng tải cho máy bơm và gây hao hụt năng lượng đáng kể. Sự hiện diện của van bi cửa đầy giải quyết triệt để bài toán này nhờ thiết kế đường kính lỗ bi tương đương hoàn toàn với đường kính trong của đường ống.

Nhờ cấu trúc đặc biệt này, lưu chất di chuyển xuyên qua van mà không vấp phải bất kỳ nút thắt cổ chai nào. Điều này không chỉ giúp duy trì áp suất tĩnh ổn định mà còn cho phép các quả cầu làm sạch (Pig) di chuyển thông suốt qua van trong các đường ống dẫn dầu khí dài, mang lại độ an toàn và hiệu quả vận hành vượt trội cho toàn nhà máy.

Kiến Thức Nền Về Full Bore Ball Valve

Full Bore Ball Valve là gì?

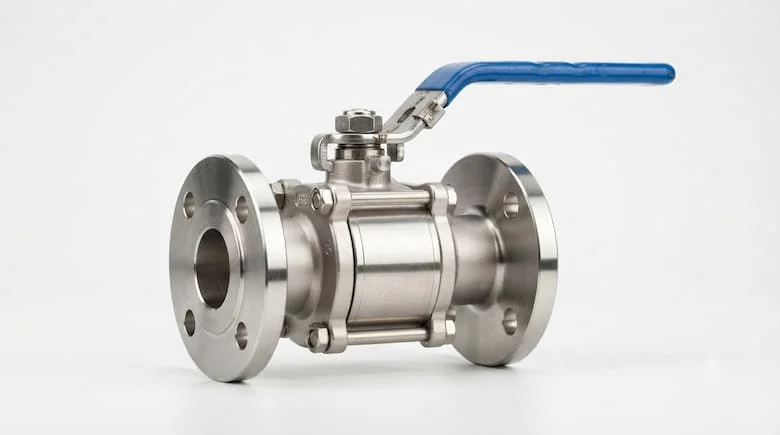

Full bore ball valve (còn gọi là van bi cửa đầy hoặc Full Port Ball Valve) là dòng van bi có đường kính lỗ bi bằng hoặc gần bằng đường kính trong của đường ống kết nối, giúp lưu chất đi qua gần như không bị thu hẹp tiết diện. Đặc điểm nổi bật của thiết bị là không gây sụt áp đáng kể, duy trì lưu lượng tối đa, cực kỳ phù hợp cho các hệ thống đường ống đòi hỏi tiêu chuẩn Pigging và giúp giảm thiểu tổn thất năng lượng tối đa cho hệ thống.

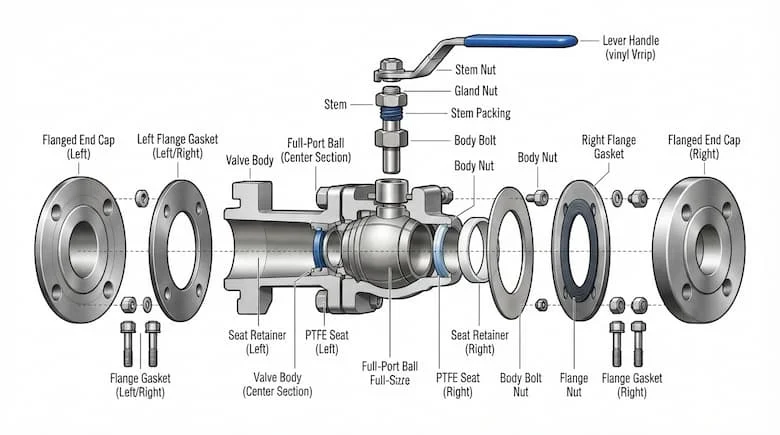

Cấu tạo của van bi cửa đầy

Thiết bị được chế tạo từ các bộ phận chính phối hợp nhịp nhàng:

• Thân van (Body): Khung chịu lực chính, kết cấu 1 mảnh, 2 mảnh hoặc 3 mảnh bằng kim loại hoặc nhựa.

• Bi van (Ball): Quả cầu rỗng bên trong có lỗ khoét lớn đạt chuẩn full bore.

• Trục van (Stem) & Tay gạt/Bộ truyền động: Truyền mô-men xoắn để xoay bi van.

• Gioăng làm kín (Seat) & Phớt trục: Ngăn chặn rò rỉ lưu chất ra môi trường ngoài.

• Bu lông kết nối: Cố định các bộ phận thân van chắc chắn dưới áp lực cao.

Nguyên lý hoạt động

Khi người vận hành xoay tay gạt hoặc kích hoạt bộ điều khiển một góc 90 độ, lỗ khoét trong quả cầu sẽ chuyển trạng thái:

• Khi lỗ bi nằm thẳng hàng với hướng đường ống, van ở trạng thái mở hoàn toàn, cho phép dòng chất lỏng hoặc khí di chuyển thông suốt.

• Khi lỗ bi xoay vuông góc với hướng ống, bề mặt kín của bi chặn đứng hoàn toàn dòng chảy.

• Thiết kế lỗ bi lớn giúp loại bỏ hoàn toàn hiện tượng nhiễu động dòng chảy thường gặp ở các dòng van thu hẹp tiết diện.

Phân Tích Chuyên Sâu

Phân loại van bi cửa đầy

• Theo vật liệu chế tạo: Inox 304, Inox 316, thép carbon chịu lực, đồng thau và nhựa kỹ thuật PVC/CPVC.

• Theo kiểu kết nối đường ống: Kết nối ren trong, mặt bích tiêu chuẩn, hàn đối đầu (Butt Weld), hàn socket (Socket Weld) hoặc kết nối nhanh Clamp vi sinh.

• Theo phương thức vận hành: Tay gạt cơ học, tay quay hộp số vô cấp, hoặc tích hợp bộ truyền động điện và khí nén tự động.

Thông số kỹ thuật cần quan tâm

Việc lựa chọn thiết bị đòi hỏi kỹ sư phải xem xét kỹ lưỡng các thông số: kích thước danh nghĩa từ DN15 đến DN600, dải áp suất làm việc PN16, PN25, PN40 hoặc Class 150 đến Class 600, nhiệt độ lưu chất, vật liệu vòng đệm làm kín (PTFE, RPTFE, PEEK) và các tiêu chuẩn mặt bích quốc tế (ANSI, DIN, JIS, BS). Mỗi thông số đều quyết định trực tiếp đến tuổi thọ và độ kín khít của van trong môi trường thực tế.

Van bi cửa đầy và Reduced Bore Ball Valve khác nhau thế nào?

Bảng so sánh chi tiết giữa hai dòng van bi phổ biến:

Vì sao nên sử dụng van bi cửa đầy?

Việc đầu tư dòng van này mang lại lợi ích chiến lược: giảm thiểu tối đa tổn thất áp suất trên toàn hệ thống đường ống, gia tăng hiệu suất truyền dẫn lưu chất, tiết kiệm chi phí điện năng cho hệ thống bơm, hỗ trợ đắc lực cho công tác làm sạch định kỳ bằng cơ học và kéo dài tuổi thọ vận hành tổng thể cho toàn bộ dây chuyền sản xuất.

Ứng Dụng Thực Tế

Van bi cửa đầy được ứng dụng ở đâu?

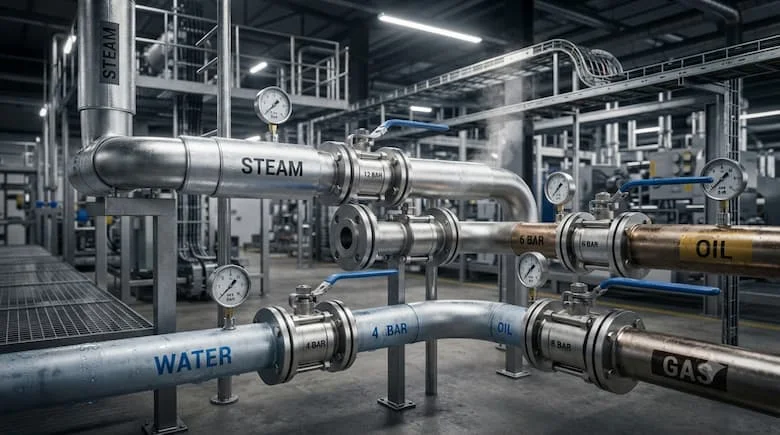

Thiết bị hiện diện trong hầu hết các lĩnh vực công nghiệp nặng và nhẹ:

• Ngành khai thác và vận chuyển dầu khí, đường ống dẫn khí đốt tự nhiên.

• Nhà máy sản xuất hóa chất, dung môi ăn mòn và hệ thống xử lý nước thải công nghiệp.

• Dây chuyền chế biến thực phẩm, nhà máy bia, nước giải khát và dược phẩm y tế.

• Hệ thống lò hơi công nghiệp, mạng lưới phân phối hơi nóng và khí nén cao áp.

• Các nhà máy điện năng và hệ thống cấp thoát nước quy mô đô thị lớn.

Khi nào nên chọn van bi cửa đầy?

• Hệ thống yêu cầu lưu lượng chảy tối đa mà không bị sụt áp cục bộ.

• Đường ống có ứng dụng chạy thiết bị làm sạch cơ học định kỳ (Pigging).

• Lưu chất vận chuyển có độ nhớt cao, chứa cặn rắn hoặc hạt lơ lửng dễ gây tắc nghẽn ở các đoạn thắt hẹp.

Sai lầm thường gặp khi lựa chọn

• Chọn nhầm Reduced Bore: Tiết kiệm chi phí ban đầu bằng cách chọn van thu hẹp, dẫn đến sụt áp nặng nề và làm giảm năng suất toàn bộ hệ thống bơm.

• Chọn sai vật liệu vòng đệm (Seat): Dùng gioăng PTFE cho nhiệt độ quá cao gây biến dạng, làm rò rỉ lưu chất ra ngoài môi trường.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Hướng dẫn lựa chọn van bi cửa đầy

• ✔ Xác định chính xác tính chất hóa học và nhiệt độ của môi chất

• ✔ Kiểm tra dải áp suất vận hành tối đa của hệ thống đường ống

• ✔ Lựa chọn vật liệu thân van và gioăng làm kín tương thích

• ✔ Chọn chuẩn kết nối (Mặt bích, ren, hàn) phù hợp thiết kế

• ✔ Xác định kích thước DN chuẩn xác theo đường ống

• ✔ Lựa chọn kiểu vận hành cơ tay hay tự động hóa (điện/khí nén)

• ✔ Yêu cầu đầy đủ chứng chỉ chất lượng CO-CQ từ nhà cung cấp

Lưu ý khi lắp đặt và bảo trì

• Lắp đặt van theo đúng chiều hướng dẫn của nhà sản xuất (đối với các dòng van có hướng định sẵn).

• Không siết bu lông mặt bích quá lực gây biến dạng thân van và kẹt bi.

• Thường xuyên kiểm tra độ kín của gioăng làm kín và thao tác đóng mở định kỳ để loại bỏ cặn bám.

• Thực hiện vệ sinh đường ống sạch sẽ trước khi đưa van vào vận hành chính thức.

FAQ

1.Full bore ball valve là gì?

Full bore ball valve là dòng van bi có đường kính lỗ bi bằng với đường kính trong của đường ống, giúp lưu chất lưu thông hoàn toàn không bị cản trở.

2.Full bore ball valve khác full port ball valve không?

Không khác nhau; "Full Bore" và "Full Port" là hai thuật ngữ đồng nghĩa trong ngành van công nghiệp, cùng chỉ loại van bi cửa đầy.

3.Khi nào nên dùng van bi cửa đầy?

Nên dùng khi hệ thống yêu cầu lưu lượng tối đa, chống sụt áp, hoặc cần thực hiện quy trình làm sạch đường ống bằng cơ học (Pigging).

4.Van bi cửa đầy có gây sụt áp không?

Thiết bị có mức tổn thất áp suất cực kỳ thấp, gần như không đáng kể so với các loại van thông thường nhờ thiết kế dòng chảy thông suốt.

5.Van bi cửa đầy dùng cho môi chất nào?

Van phù hợp với hầu hết mọi môi chất từ nước, khí nén, hơi nóng đến dầu mỏ, hóa chất và dung môi công nghiệp nặng.

Tổng kết

Full bore ball valve giúp duy trì lưu lượng tối đa, giảm tổn thất áp suất, tăng hiệu quả vận hành hệ thống, đồng thời hoàn toàn phù hợp với nhiều ngành công nghiệp và điều kiện làm việc khắc nghiệt. Việc lựa chọn đúng kích thước, vật liệu và tiêu chuẩn sẽ giúp tối ưu hiệu suất và tuổi thọ của van.
