Bộ Góp Hơi: Giải Pháp Phân Phối Năng Lượng Tối Ưu Cho Hệ Thống Lò Hơi

Trong các nhà máy công nghiệp hiện đại, việc quản lý và phân phối năng lượng nhiệt từ lò hơi đến các thiết bị tiêu thụ đóng vai trò quyết định đến hiệu suất toàn bộ dây chuyền. Hãy tưởng tượng một hệ thống lò hơi công suất lớn phải cấp hơi đồng thời cho máy nhuộm, máy sấy, các bồn gia nhiệt và nhiều dây chuyền sản xuất khác. Nếu kỹ sư thực hiện việc chia nhánh trực tiếp từ đường ống chính, hệ thống sẽ ngay lập tức đối mặt với tình trạng áp suất không đều, khó khăn khi bảo trì từng khu vực, không thể mở rộng và lưu lượng phân phối mất cân bằng nghiêm trọng.

Đó là lý do Steam Header trở thành thiết bị cốt lõi được sử dụng trong hầu hết các hệ thống hơi công nghiệp quy mô. Thiết bị này giúp gom tụ và phân phối nguồn năng lượng một cách khoa học, ổn định áp suất và bảo vệ toàn bộ mạng lưới đường ống khỏi các xung động áp lực nguy hiểm. Hãy cùng đi sâu vào phân tích cấu tạo, nguyên lý vận hành và tiêu chuẩn lựa chọn thiết bị quan trọng này.

Vì Sao Hệ Thống Hơi Cần Steam Header?

Trong thực tế vận hành, việc chia tách dòng hơi nóng trực tiếp từ ống chính mà không qua thiết bị trung gian thường dẫn đến những hệ lụy nhãn tiền. Khi một thiết bị tiêu thụ công suất lớn đột ngột khởi động, nó sẽ hút một lượng hơi khổng lồ, làm sụt áp cục bộ và ảnh hưởng trực tiếp đến các thiết bị khác đang chạy song song trên cùng một đường ống.

Sự hiện diện của Steam Header giúp triệt tiêu hoàn toàn hiện tượng này nhờ khoang chứa thể tích lớn đóng vai trò như một trạm đệm năng lượng ổn định. Nó không chỉ giúp cân bằng lưu lượng mà còn mang lại sự chủ động tuyệt đối trong việc đóng ngắt từng nhánh riêng biệt khi cần bảo trì mà không làm gián đoạn hoạt động của toàn nhà máy.

Bộ góp hơi là gì?

Bộ góp hơi (Steam Manifold hay Steam Header) là thiết bị chuyên dụng dùng để phân phối hơi từ một nguồn cấp chính (như lò hơi) đến nhiều nhánh tiêu thụ khác nhau, giúp cân bằng lưu lượng, duy trì áp suất ổn định và thuận tiện trong việc điều khiển từng nhánh. Vai trò cốt lõi của thiết bị bao gồm phân phối hơi, gom hơi, điều áp hệ thống, hỗ trợ cô lập khu vực bảo trì và tạo không gian dự phòng để dễ dàng mở rộng đường ống trong tương lai.

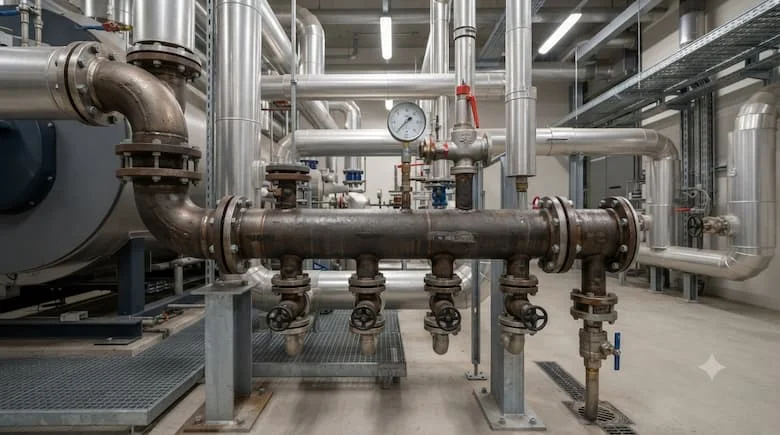

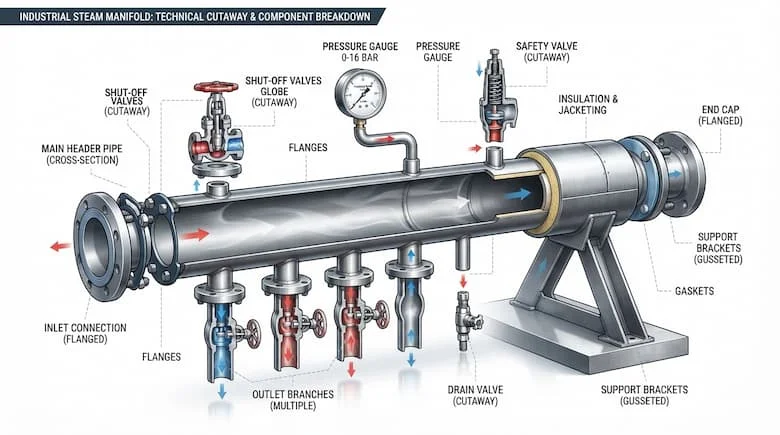

Cấu tạo của Steam Header

Một thiết bị tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Ống góp chính (Main Header Body): Thân ống đúc dày chịu áp lực cao, chứa thể tích hơi dự trữ.

• Đầu bịt và các nhánh ra: Các cổ ống hàn sẵn mặt bích hoặc ren để kết nối với đường ống phụ.

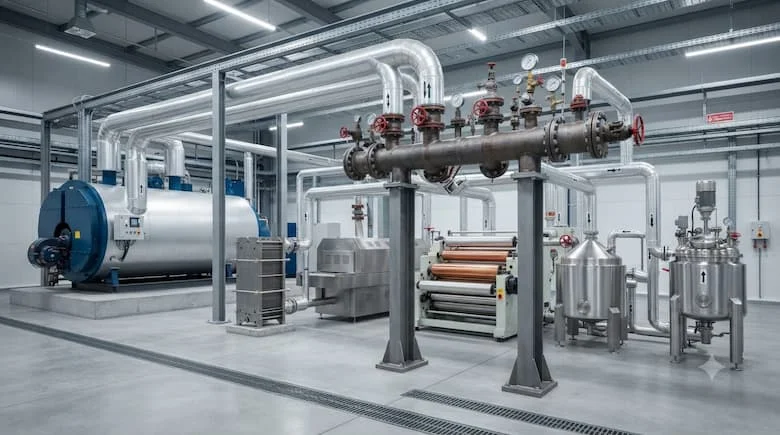

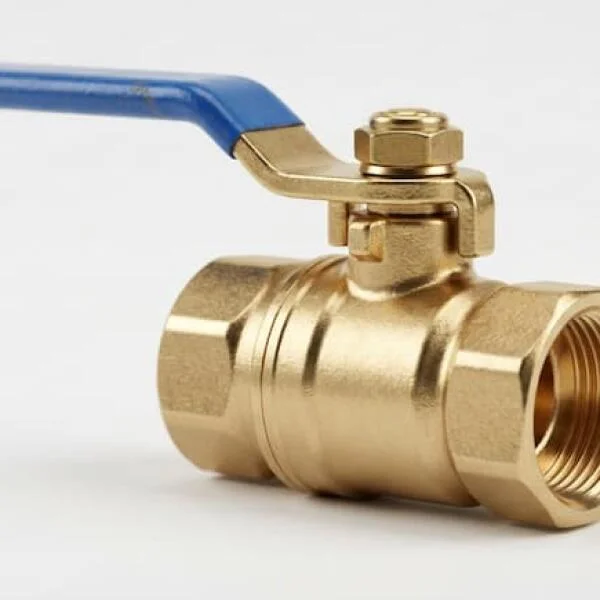

• Van khóa (Isolation Valves): Lắp tại các nhánh để đóng ngắt dòng hơi độc lập.

• Đồng hồ áp suất & Van an toàn: Giám sát thông số và xả áp bảo vệ khi quá tải.

• Van xả đáy & Giá đỡ: Xả nước ngưng tụ đọng lại và cố định kết cấu chắc chắn.

Nguyên lý hoạt động của Steam Header

Quá trình vận hành diễn ra theo dòng tuần tự từ nguồn cấp đến thiết bị tiêu thụ:

• Nguồn hơi từ lò hơi đi qua van chính rồi tiến vào khoang chứa lớn của ống góp.

• Tại đây, tiết diện lớn của ống góp làm giảm vận tốc dòng chảy, giúp tách bớt nước ngưng tụ và ổn định áp suất tĩnh.

• Hơi sau đó được phân phối đều qua các nhánh ra để cung cấp cho từng thiết bị sử dụng riêng biệt.

• Cơ chế này giúp cân bằng áp suất tuyệt đối, giảm thiểu dao động đột ngột và cho phép kỹ thuật viên điều khiển từng nhánh linh hoạt.

Phân Tích Chuyên Sâu

Phân loại Steam Header phổ biến

• Theo số nhánh: Các loại 2 nhánh, 4 nhánh, 6 nhánh, 8 nhánh đến 10 nhánh tùy thuộc vào quy mô xưởng sản xuất.

• Theo vật liệu chế tạo: Thép carbon chịu lực (phổ biến, giá tốt), Inox 304 và Inox 316 (chuyên dụng cho ngành thực phẩm, dược phẩm đòi hỏi chống ăn mòn cao).

• Theo định mức áp suất: Các dòng tiêu chuẩn từ PN10, PN16, PN25, PN40 đến các tiêu chuẩn áp lực cao Class 150, Class 300.

Các thông số kỹ thuật quan trọng

Việc lựa chọn cần dựa trên các thông số cốt lõi: đường kính ống chính, số lượng nhánh ra, khoảng cách giữa các nhánh, áp suất làm việc tối đa, nhiệt độ thiết kế, độ dày thành ống chịu lực, chuẩn ren và tiêu chuẩn mặt bích kết nối (BS, DIN, JIS, ANSI). [chèn link: thông số kỹ thuật Steam Header tiêu chuẩn] Mỗi thông số này đều trực tiếp quyết định khả năng chịu tải và tuổi thọ vận hành của thiết bị trong môi trường hơi bão hòa nhiệt độ cao.

Vì sao nên sử dụng Steam Header?

Sử dụng thiết bị này mang lại lợi ích chuyên sâu: giúp cân bằng áp suất trên toàn hệ thống, giảm thiểu tối đa tổn thất hơi năng lượng trên đường ống, tiết kiệm nhiên liệu đốt cho lò hơi, tối ưu hóa công tác bảo trì nhờ khả năng cô lập từng nhánh độc lập, đồng thời tạo sự linh hoạt tuyệt đối khi cần mở rộng quy mô nhà máy sau này.

So sánh Steam Header với việc chia nhánh trực tiếp

• Chi phí đầu tư: Chia trực tiếp rẻ hơn ban đầu; Steam Header cao hơn nhưng kinh tế về lâu dài.

• Áp suất hệ thống: Chia trực tiếp dễ bị sụt áp; Steam Header duy trì áp suất cực kỳ ổn định.

• Khả năng bảo trì: Chia trực tiếp phải ngắt toàn bộ lò hơi; Steam Header chỉ cần khóa van từng nhánh.

• Tuổi thọ & Hiệu suất: Steam Header vượt trội hoàn toàn, bảo vệ thiết bị phụ trợ tối ưu.

Ứng Dụng Thực Tế

Steam Header được sử dụng ở đâu?

Thiết bị hiện diện trong mọi ngành công nghiệp sử dụng nhiệt năng:

• Nhà máy chế biến thực phẩm, đồ uống, nhà máy bia và nước giải khát.

• Dây chuyền dệt nhuộm, xưởng giặt là công nghiệp và nhà máy sản xuất giấy.

• Ngành hóa chất, cao su, luyện kim và các nhà máy lọc hóa dầu.

• Hệ thống lò hơi trung tâm tại các bệnh viện lớn, khách sạn và nhà máy phát điện.

Khi nào nên lắp Steam Header?

• Hệ thống có từ 2 thiết bị sử dụng hơi trở lên hoạt động song song.

• Dây chuyền sản xuất cần khả năng mở rộng quy mô trong tương lai gần.

• Yêu cầu khắt khe về việc đóng ngắt từng khu vực để bảo trì mà không dừng toàn xưởng.

Sai lầm thường gặp khi lựa chọn

• Chọn sai kích thước đường kính: Dùng ống quá nhỏ gây thắt cổ chai, tụt áp nặng nề.

• Chọn sai vật liệu và áp suất: Không tương thích với thông số của lò hơi dẫn đến nứt ống, rò rỉ hơi nước nguy hiểm.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Hướng dẫn lựa chọn Steam Header phù hợp

• ✔ Xác định chính xác áp suất làm việc tối đa của lò hơi

• ✔ Tính toán dải nhiệt độ vận hành của dòng hơi

• ✔ Tính toán tổng lưu lượng hơi tiêu thụ của toàn bộ dây chuyền

• ✔ Lựa chọn vật liệu thân ống (Thép carbon hoặc Inox) phù hợp môi trường

• ✔ Xác định chính xác số lượng nhánh ra và số cổng dự phòng

• ✔ Chọn tiêu chuẩn mặt bích đồng bộ với hệ thống van vòi

• ✔ Trang bị đầy đủ các loại van an toàn, van xả nước ngưng đi kèm

Lưu ý khi lắp đặt và bảo trì

• Lắp đặt thiết bị theo đúng phương thiết kế, đảm bảo độ dốc thoát nước ngưng tụ.

• Bắt buộc lắp đặt van xả đáy ở điểm thấp nhất và cụm van an toàn, đồng hồ áp suất ở vị trí dễ quan sát.

• Thường xuyên xả nước ngưng để tránh hiện tượng thủy kích phá hủy đường ống.

• Kiểm tra định kỳ độ kín của các mối hàn, bu lông mặt bích và tình trạng rò rỉ tại các van khóa.

FAQ

1.Bộ góp hơi có bắt buộc trong hệ thống hơi không?

Có, đối với hệ thống có từ hai thiết bị tiêu thụ hơi trở lên, bộ góp hơi là bắt buộc để đảm bảo cân bằng áp suất và an toàn vận hành.

2.Steam Header làm bằng inox hay thép tốt hơn?

Tùy thuộc vào môi trường; thép carbon phù hợp hệ thống hơi thông thường với chi phí tối ưu, trong khi Inox 304/316 chuyên dùng cho môi trường yêu cầu độ sạch cao và chống ăn mòn.

3.Steam Header chịu được bao nhiêu áp suất?

Thiết bị được chế tạo theo các tiêu chuẩn áp lực đa dạng từ PN10, PN16, PN25, PN40 đến Class 300 tùy theo yêu cầu thực tế của lò hơi.

4.Có thể tự chế bộ góp hơi không?

Không nên tự chế vì thiết bị chịu áp lực cao đòi hỏi quy trình tính toán thiết kế, công nghệ hàn chịu lực và kiểm định chất lượng nghiêm ngặt theo tiêu chuẩn kỹ thuật an toàn.

5.Bao lâu nên kiểm tra bộ góp hơi một lần?

Nên thực hiện kiểm tra van xả nước ngưng hàng ngày và bảo trì toàn diện, kiểm tra mối hàn, van an toàn khoảng 6 tháng đến 1 năm/lần.

Tổng kết

Bộ góp hơi giúp phân phối hơi hiệu quả, đảm bảo áp suất ổn định, giảm tổn thất năng lượng, tăng tuổi thọ hệ thống, đồng thời mang lại sự thuận tiện tối đa trong công tác bảo trì và mở rộng nhà máy.
