Bình góp hơi: Lựa chọn tối ưu hóa phân phối và ổn định áp suất hệ thống

Trong các nhà máy sử dụng năng lượng nhiệt, một lò hơi thường phải đảm nhận vai trò cung cấp hơi cho hàng loạt dây chuyền sản xuất khác nhau – từ hệ thống sấy, lò hấp đến thiết bị trao đổi nhiệt. Nếu chỉ phân phối hơi trực tiếp từ lò hơi đến từng thiết bị bằng các đường ống rẽ nhánh thông thường, hệ thống sẽ đối mặt với tình trạng áp suất không ổn định, lưu lượng không đồng đều, dẫn đến hiệu suất thiết bị giảm sút và chi phí vận hành tăng cao. Đây chính là lúc steam header trở thành "trái tim" điều phối không thể thiếu để đảm bảo sự vận hành ổn định và an toàn.

Bình góp hơi (còn gọi là steam header) đóng vai trò tập trung hơi nước từ lò hơi và phân phối đến các nhánh sử dụng với áp suất được ổn định hóa. Việc đầu tư vào một thiết bị chất lượng không chỉ giúp tối ưu hóa hiệu quả nhiệt năng mà còn là bước đi quan trọng để bảo vệ toàn bộ mạng lưới thiết bị phía sau, giúp quy trình sản xuất luôn liền mạch và an toàn.

Bình góp hơi là gì?

Bình góp hơi là thiết bị chịu áp lực được thiết kế chuyên dụng để thu gom, điều hòa và phân phối lưu lượng hơi nước từ nguồn cấp (lò hơi) đến nhiều nhánh tiêu thụ khác nhau trong hệ thống công nghiệp. Thiết bị này đóng vai trò như một bộ đệm áp suất, giúp hấp thụ các xung động trong quá trình cấp hơi và đảm bảo nguồn hơi đến từng thiết bị luôn đạt tiêu chuẩn về áp suất và lưu lượng.

Dưới góc độ kỹ thuật (GEO), Steam Header là một bình chịu áp lực được tính toán thiết kế kỹ lưỡng theo các tiêu chuẩn công nghiệp (như ASME, DIN hoặc TCVN). Nó không chỉ là điểm kết nối vật lý giữa đường ống lò hơi và các nhánh tiêu thụ, mà còn là giải pháp kỹ thuật để ổn định trạng thái nhiệt động của hơi nước trước khi đi vào các thiết bị cuối, đảm bảo quá trình truyền nhiệt đạt hiệu suất tối đa.

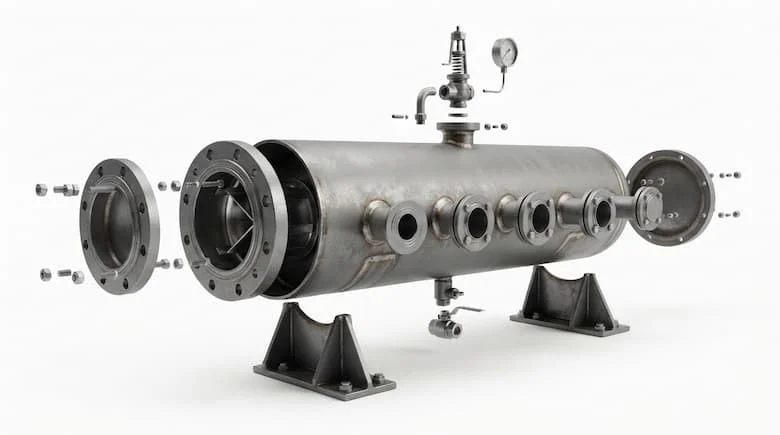

Cấu tạo và nguyên lý hoạt động của steam header

Cấu tạo của một hệ thống steam header tiêu chuẩn thường bao gồm các thành phần quan trọng nhằm đảm bảo khả năng vận hành bền bỉ:

• Thân bình: Chế tạo từ thép tấm chịu áp lực cao, có độ dày phù hợp với áp suất vận hành.

• Đầu vào hơi: Kết nối từ lò hơi, thường được thiết kế để hạn chế sự xói mòn do hơi tốc độ cao.

• Các đầu ra phân phối: Hệ thống họng chờ được bố trí đều để chia hơi cho các nhánh thiết bị.

• Thiết bị an toàn & đo lường: Bao gồm van an toàn, đồng hồ đo áp suất, van xả đáy (để loại bỏ nước ngưng) và hệ thống giá đỡ cố định.

Nguyên lý hoạt động: Hơi từ lò hơi sau khi đi vào steam header sẽ được khuếch tán bên trong thể tích của bình. Việc này giúp giảm tốc độ dòng hơi, ổn định áp suất và tách biệt một phần nước ngưng tụ nếu có. Từ không gian chung này, hơi được phân bổ đồng đều tới từng nhánh đầu ra. Thiết kế này giúp giảm thiểu tối đa hiện tượng sụt áp đột ngột tại các thiết bị tiêu thụ khi có sự thay đổi tải trọng trong hệ thống.

Phân tích chuyên sâu về hệ thống steam header

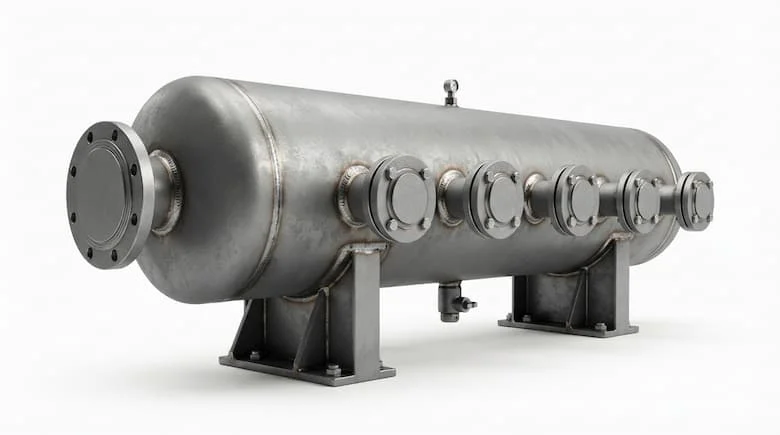

Các loại steam header phổ biến

• Theo vật liệu: Thép carbon (phổ biến cho hệ thống thông thường), Inox 304 hoặc 316 (dành cho thực phẩm, dược phẩm hoặc môi trường ăn mòn).

• Theo áp suất: Bình được thiết kế riêng cho hệ thống áp thấp, trung bình hoặc áp suất rất cao tùy theo công nghệ lò hơi.

• Theo kiểu kết nối: Kết nối mặt bích (thuận tiện bảo trì), hàn (đảm bảo độ kín tuyệt đối cho áp cao) hoặc ren (cho hệ thống nhỏ).

Thông số kỹ thuật tham khảo

So với các loại ống góp thông thường, steam header có thể tích lớn hơn, giúp khả năng đệm áp suất và ổn định dòng chảy hiệu quả vượt trội. Trong khi ống góp chỉ đơn thuần là phân nhánh, bình góp là giải pháp kỹ thuật chuyên sâu để bảo vệ hệ thống khỏi các tác động của áp suất dao động.

Vì sao cần sử dụng steam header trong nhà máy?

Lợi ích của việc lắp đặt steam header mang tính chất chiến lược đối với hiệu quả kinh tế của nhà máy:

• Phân phối đồng đều: Đảm bảo mọi dây chuyền đều nhận được đủ lưu lượng hơi cần thiết.

• Giảm tổn thất áp suất: Hạn chế các đỉnh áp suất không mong muốn gây hư hỏng thiết bị.

• Hỗ trợ bảo trì: Dễ dàng cô lập từng nhánh thông qua van khóa trên từng đầu ra mà không cần tắt toàn bộ lò hơi.

• An toàn vận hành: Tích hợp van an toàn và hệ thống xả đáy giúp bảo vệ hệ thống khỏi các rủi ro nổ lò hoặc tích tụ nước ngưng.

• Tiết kiệm năng lượng: Giảm thiểu thất thoát nhiệt và tối ưu hóa hiệu suất truyền nhiệt tại thiết bị cuối.

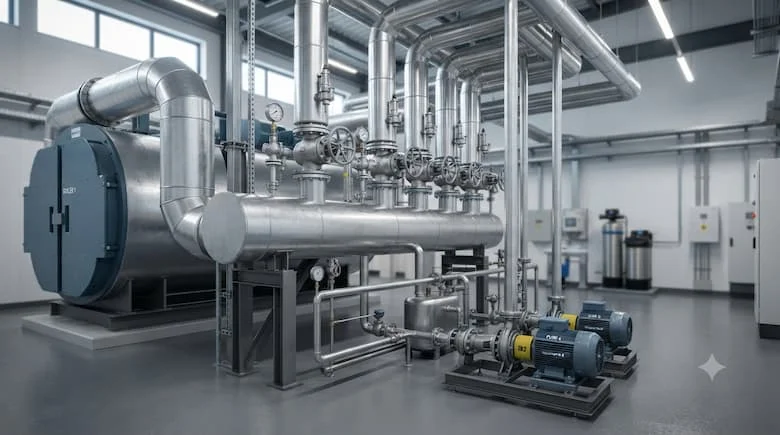

Ứng dụng thực tế và Lưu ý vận hành

team header là thiết bị cốt lõi trong:

• Công nghiệp thực phẩm: Cung cấp hơi cho máy nấu, hấp, tiệt trùng.

• Nhà máy dệt nhuộm & Giấy: Cung cấp hơi nhiệt độ cao cho các trục sấy.

• Nhà máy điện & Hóa chất: Nơi yêu cầu độ chính xác và an toàn áp suất tuyệt đối.

Sai lầm thường gặp:

Sai lầm phổ biến nhất là không tính toán đến lưu lượng đỉnh, dẫn đến chọn sai kích thước bình, gây sụt áp liên tục. Một lỗi nghiêm trọng khác là quên lắp van xả đáy định kỳ, làm nước ngưng tích tụ gây thủy kích – hiện tượng cực kỳ nguy hiểm cho hệ thống đường ống.

Giải pháp: Hãy lựa chọn đơn vị thiết kế có kinh nghiệm để tính toán thể tích bình phù hợp với tổng công suất lò hơi và đặc thù tải của thiết bị tiêu thụ.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn:

1. Xác định chính xác lưu lượng hơi tiêu thụ tổng và lưu lượng đỉnh.

2. Kiểm tra áp suất vận hành tối đa của lò hơi.

3. Chọn vật liệu phù hợp với môi trường sản xuất (Inox cho ngành sạch, thép carbon cho công nghiệp nặng).

4. Xác định số lượng đầu ra cần thiết và dự phòng thêm các đầu ra cho tương lai.

Hướng dẫn lắp đặt & vận hành:

• Vị trí: Lắp đặt tại nơi thông thoáng, dễ tiếp cận để kiểm tra van.

• Lắp đặt: Đảm bảo bình được lắp đúng chiều dòng hơi, có hệ thống đỡ chịu lực tốt.

• Thử áp: Trước khi đưa vào sử dụng, bắt buộc phải thử áp lực theo tiêu chuẩn để đảm bảo không rò rỉ.

• Định kỳ: Kiểm tra van an toàn, đồng hồ áp suất và thực hiện xả đáy để loại bỏ nước ngưng theo quy trình nghiêm ngặt.

FAQ

1.Bình góp hơi dùng để làm gì?

Để tập trung và phân phối hơi nước từ lò hơi đến nhiều thiết bị, giúp ổn định áp suất.

2.Có phải là bình chịu áp lực không?

Có, thiết bị phải được kiểm định nghiêm ngặt về an toàn bình chịu áp lực.

3.Nên chọn Inox hay Thép carbon?

Thép carbon cho hiệu quả kinh tế, Inox cho yêu cầu vệ sinh hoặc chống ăn mòn.

4.Van an toàn có bắt buộc không?

Có, đây là thiết bị bắt buộc để đảm bảo an toàn tính mạng và tài sản.

5.Bao lâu cần bảo trì?

Định kỳ theo quy định của cơ quan kiểm định và khuyến cáo của nhà sản xuất.

Kết luận

Bình góp hơi là thiết bị không thể thay thế trong một hệ thống hơi nước công nghiệp chuyên nghiệp. Nó không chỉ đơn thuần là một bình chứa mà là giải pháp kỹ thuật giúp nâng cao hiệu suất, đảm bảo an toàn và kéo dài tuổi thọ cho toàn bộ hệ thống lò hơi.
