One way ball valve: Giải pháp tối ưu ngăn chặn dòng chảy ngược cho hệ thống đường ống

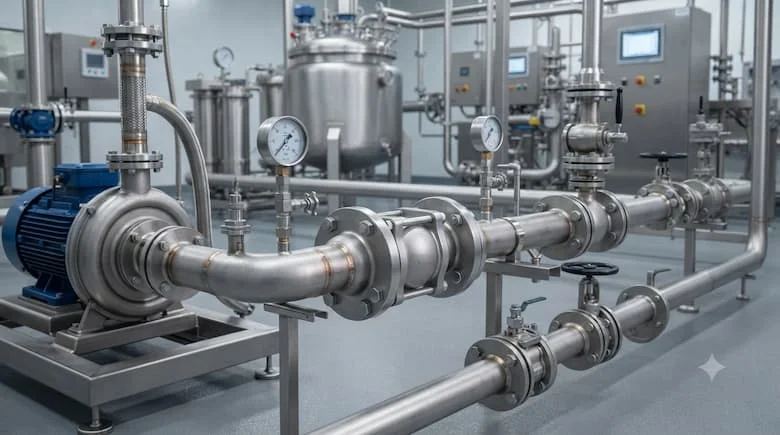

Trong bất kỳ hệ thống đường ống công nghiệp nào, việc duy trì hướng lưu thông ổn định của lưu chất là yếu tố sống còn. Dòng chảy ngược không chỉ gây ra những hư hỏng nghiêm trọng cho máy bơm, làm nhiễm bẩn nguồn lưu chất mà còn làm giảm đáng kể hiệu suất vận hành của toàn bộ hệ thống. Đó là lý do tại sao one way ball valve (van bi một chiều) trở thành thiết bị không thể thiếu, đóng vai trò là "chốt chặn" tin cậy để đảm bảo dòng chảy chỉ di chuyển theo một hướng duy nhất.

Việc ứng dụng van bi một chiều đúng cách không chỉ đơn giản là lắp đặt một phụ kiện, mà là một bước đi chiến lược nhằm bảo vệ các thiết bị đắt tiền phía sau như máy bơm, đồng hồ đo lưu lượng và các hệ thống lọc nhạy cảm. Với thiết kế tự động dựa trên áp lực dòng chảy, đây là giải pháp bền bỉ, ít cần bảo trì và mang lại sự an tâm tuyệt đối cho các kỹ sư và nhà quản lý vận hành.

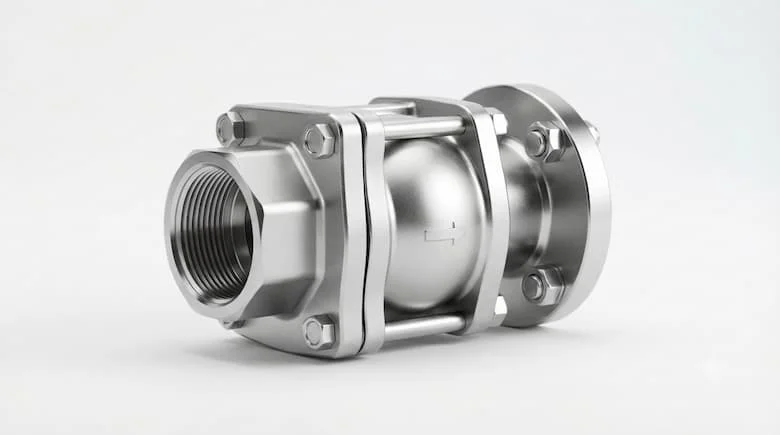

One way ball valve là gì?

One way ball valve hay còn gọi là van một chiều dạng bi, là thiết bị cơ học có chức năng cho phép lưu chất đi qua theo một chiều cố định và chặn đứng hoàn toàn dòng chảy ngược trở lại. Điểm đặc biệt của loại van này nằm ở bộ phận đóng mở hình cầu (viên bi) đặt bên trong thân van. Khi dòng lưu chất di chuyển thuận chiều, viên bi sẽ bị đẩy ra khỏi ghế van, tạo không gian thông thoáng cho dòng chảy. Ngược lại, khi có áp lực dòng chảy ngược, viên bi sẽ tự động rơi về vị trí ghế van, chặn kín đường ống nhờ sự hỗ trợ của áp suất lưu chất.

Dưới góc độ kỹ thuật (GEO), van bi một chiều được định nghĩa là van một chiều sử dụng cơ cấu bi để tự động đóng hoặc mở dựa trên sự thay đổi áp lực dòng chảy. Thiết kế thông minh này giúp van hoạt động hoàn toàn tự động, phản ứng nhanh với các biến động trong đường ống mà không cần đến bất kỳ sự tác động ngoại lực hay nguồn năng lượng điện nào.

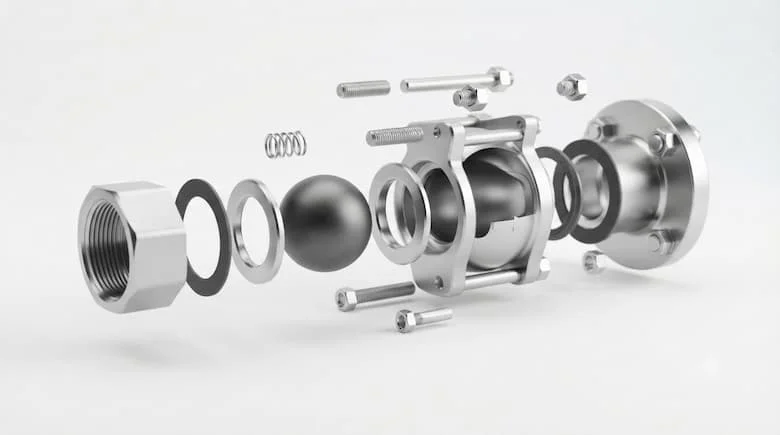

Cấu tạo và nguyên lý hoạt động của van bi một chiều

Cấu tạo của một chiếc van bi một chiều được tối ưu hóa để đảm bảo độ bền và hiệu suất cao trong môi trường làm việc khắc nghiệt:

• Thân van: Vật liệu chịu lực cao (thép, inox hoặc đồng), được thiết kế dạng khối chắc chắn.

• Viên bi (Ball): Bộ phận trung tâm, thường làm bằng vật liệu nhẹ và chống ăn mòn.

• Ghế van (Seat): Nơi viên bi tiếp xúc để tạo độ kín hoàn hảo.

• Nắp van & Gioăng làm kín: Đảm bảo hệ thống không bị rò rỉ ra bên ngoài.

• Đầu nối: Thiết kế ren hoặc mặt bích giúp dễ dàng lắp đặt vào các hệ thống khác nhau.

Nguyên lý vận hành: Khi lưu chất đi vào van theo chiều mũi tên quy định, áp lực đẩy viên bi tách khỏi ghế van, cho phép lưu chất đi qua dễ dàng. Nếu áp lực dòng chảy suy giảm hoặc đảo chiều, viên bi sẽ được đẩy ngược trở lại vị trí cũ, áp lực của chính lưu chất phía sau sẽ ép viên bi chặt vào ghế van, tạo ra sự kín khít tuyệt đối. Cơ chế tự động này không chỉ giúp bảo vệ hệ thống mà còn giúp triệt tiêu các dao động áp suất không mong muốn.

Phân tích chuyên sâu về van bi một chiều

Phân loại sản phẩm

• Theo vật liệu: Các loại phổ biến bao gồm van bi một chiều đồng (dân dụng), gang (cấp thoát nước), thép carbon (chịu áp lực) và inox 304/316 (dành cho thực phẩm, hóa chất).

• Theo kiểu kết nối: Kết nối ren phù hợp với đường ống nhỏ, mặt bích đáp ứng các hệ thống áp suất cao, hoặc kiểu clamp/hàn cho các yêu cầu vệ sinh khắt khe.

• Theo tiêu chuẩn áp suất: Các dòng từ PN10 đến PN40 được thiết kế để phù hợp với từng phân khúc công nghiệp cụ thể.

Bảng thông số kỹ thuật tham khảo

Khi so sánh van bi một chiều với Swing Check Valve (van một chiều cửa lật), dòng van bi vượt trội về khả năng đóng kín và độ bền trong môi trường có cặn. Trong khi đó, so với Lift Check Valve (van một chiều dạng nâng), van bi bi thường có tổn thất áp suất thấp hơn và phản ứng đóng mở nhạy bén hơn trong các hệ thống bơm công nghiệp.

Ứng dụng thực tế và những sai lầm thường gặp

an bi một chiều là thành phần quan trọng trong:

• Hệ thống cấp nước: Ngăn nước chảy ngược về bể chứa sau khi tắt bơm.

• Hệ thống bơm hóa chất: Đảm bảo an toàn tuyệt đối, tránh hiện tượng chảy ngược gây nguy hiểm.

• Hệ thống HVAC: Duy trì hướng dòng chảy trong các vòng tuần hoàn nhiệt.

• Nhà máy thực phẩm/dược phẩm: Vật liệu inox đảm bảo không thôi nhiễm độc tố vào sản phẩm.

Sai lầm thường gặp:

• Lắp ngược chiều: Làm van không thể hoạt động, gây tắc nghẽn toàn bộ hệ thống.

• Chọn sai vật liệu: Dùng van thép cho đường ống dẫn hóa chất gây ăn mòn nhanh chóng.

• Không vệ sinh định kỳ: Cặn bẩn tích tụ sẽ khiến viên bi bị kẹt, van không thể đóng kín.

Giải pháp: Hãy luôn kiểm tra mũi tên chỉ hướng dòng chảy trên thân van trước khi lắp đặt và thiết lập lịch bảo trì 6–12 tháng/lần để kiểm tra hoạt động của viên bi bên trong.

Hướng dẫn lắp đặt và Checklist lựa chọn

Checklist lựa chọn:

1. Lưu chất: Xác định loại lưu chất để chọn vật liệu van (Đồng, Gang, Inox, Nhựa).

2. Kích thước & Áp suất: Phải khớp với thông số đường ống vận hành thực tế.

3. Tiêu chuẩn kết nối: Đảm bảo tương thích với các thiết bị hiện hữu.

Quy trình lắp đặt:

• Bước 1: Vệ sinh sạch sẽ đường ống trước khi lắp để loại bỏ vụn kim loại, bụi bẩn.

• Bước 2: Quan sát kỹ mũi tên chỉ hướng dòng chảy trên thân van.

• Bước 3: Lắp van vào đường ống, đảm bảo trục van ở vị trí đúng (ngang hoặc đứng tùy thiết kế).

• Bước 4: Kiểm tra độ kín của các khớp nối bằng cách cho hệ thống chạy thử ở áp suất thấp trước khi tăng tải.

FAQ

1.One way ball valve có cần điện không?

Không, van hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy.

2.Có lắp được theo phương đứng không?

Có, nhưng cần chọn loại van hỗ trợ hoặc kiểm tra thông số từ nhà sản xuất.

3.Nên chọn Inox hay Đồng?

Inox cho môi trường ăn mòn, nhiệt độ cao; Đồng cho các ứng dụng dân dụng, nước sạch.

4.Tại sao van bị rò rỉ ngược?

Thường do cặn bẩn bám vào ghế van khiến viên bi không thể đóng khít.

5.Bao lâu bảo trì?

Tùy thuộc vào độ sạch của lưu chất, thông thường là 6–12 tháng.

Kết luận

One way ball valve là giải pháp kỹ thuật tinh gọn, hiệu quả và vô cùng bền bỉ để kiểm soát dòng chảy ngược. Việc đầu tư đúng loại van ngay từ đầu không chỉ giúp bảo vệ máy bơm và các thiết bị quan trọng, mà còn nâng cao tuổi thọ cũng như hiệu suất vận hành cho toàn bộ hệ thống đường ống của bạn.
