Ball Valve Tubing: Biện pháp kết nối tối ưu cho hệ thống Instrumentation

Trong các hệ thống đo lường và điều khiển tự động (instrumentation), việc kiểm soát lưu chất chính xác không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn đảm bảo an toàn vận hành. Khi làm việc với các hệ thống ống tubing (ống mao dẫn) áp suất cao, các loại van truyền thống thường bộc lộ những hạn chế về độ kín và độ phức tạp khi lắp đặt. Đó là lý do van bi nối ống tubing trở thành "chìa khóa" được các kỹ sư tin dùng để đảm bảo hiệu suất tối đa cho các hệ thống khắt khe nhất.

Với khả năng đóng mở nhanh, độ tin cậy tuyệt đối và cấu trúc tinh gọn, van bi nối ống tubing đóng vai trò quan trọng trong việc bảo vệ các thiết bị đo lường nhạy cảm khỏi rò rỉ và áp suất đột biến. Bài viết này sẽ phân tích chi tiết tại sao dòng van này lại là lựa chọn ưu tiên trong ngành công nghiệp hóa chất, dầu khí và thiết bị phân tích hiện đại.

Vì sao van bi nối ống tubing được sử dụng phổ biến trong hệ thống instrumentation?

Trong môi trường vận hành của hệ thống instrumentation, các đường ống tubing đòi hỏi sự chính xác tuyệt đối. Việc sử dụng các phương pháp kết nối ren truyền thống thường tiềm ẩn nguy cơ rò rỉ tại mối nối, ảnh hưởng trực tiếp đến kết quả đo lường và an toàn lao động. Van bi nối ống tubing xuất hiện như một giải pháp đột phá nhờ cơ chế kết nối bằng đầu nối nén (compression fitting) chuyên dụng, giúp loại bỏ hoàn toàn các điểm yếu tại mối nối ren.

Bên cạnh khả năng làm kín vượt trội, van bi nối ống tubing còn giúp doanh nghiệp tiết kiệm không gian lắp đặt – một yếu tố cực kỳ quan trọng trong các tủ điều khiển hoặc hệ thống thiết bị đo đạc mật độ cao. Sự kết hợp giữa độ bền cơ học của vật liệu inox cao cấp và công nghệ làm kín hiện đại đã giúp thiết bị này trở thành tiêu chuẩn không thể thay thế trong các quy trình công nghiệp phức tạp.

Ball Valve Tubing là gì?

Ball Valve Tubing (hay còn gọi là van bi nối ống tubing) là loại van bi công nghiệp được thiết kế đặc biệt để kết nối trực tiếp với ống tubing thông qua hệ thống đầu nối compression fitting (thường là double ferrule). Thay vì sử dụng ren, van cho phép ống tubing luồn trực tiếp vào thân van và được cố định bằng đai ốc, tạo ra một liên kết kín khít tuyệt đối ngay cả dưới áp suất vận hành cực cao.

Nguyên lý hoạt động

Cơ chế vận hành của van bi nối ống tubing dựa trên chuyển động xoay 90° của viên bi rỗng bên trong thân van. Khi tay gạt ở trạng thái mở, lỗ xuyên tâm trên viên bi song song với đường ống, cho phép lưu chất đi qua với trở lực thấp nhất. Khi xoay tay gạt, viên bi che khuất lỗ, ngắt dòng chảy hoàn toàn. Đặc biệt, sự kết hợp giữa viên bi được mài nhẵn và các gioăng làm kín (thường bằng PTFE) giúp van chịu được áp lực lớn mà vẫn duy trì khả năng đóng/mở cực kỳ linh hoạt.

Tại sao van bi nối ống tubing được ưu tiên trong hệ thống áp suất cao và thiết bị đo lường? Chính thiết kế tích hợp đầu nối tube fitting giúp van chịu được tải trọng rung động và sự giãn nở nhiệt mà không làm suy giảm độ kín. Điều này cực kỳ quan trọng đối với các thiết bị đo áp suất, cảm biến phân tích, nơi mà ngay cả một giọt rò rỉ nhỏ cũng có thể làm sai lệch kết quả đo lường hoặc gây cháy nổ.

Phân tích chuyên sâu về van bi nối ống tubing

Phân loại đa dạng

• Theo số ngã: Van bi 2 ngã (đóng/mở dòng đơn) và van bi 3 ngã (chuyển hướng dòng lưu chất).

• Theo vật liệu: Inox 316 (chống ăn mòn tuyệt vời), Inox 304 (phổ biến), thép carbon hoặc đồng.

• Theo kiểu kết nối: Đầu nối double ferrule (hai vòng đệm) là chuẩn phổ biến nhất, đảm bảo chống rung và rò rỉ khí vượt trội.

• Theo bộ truyền động: Tay gạt thủ công, hoặc tích hợp bộ truyền động điện/khí nén cho các hệ thống tự động hóa.

Cấu tạo chi tiết

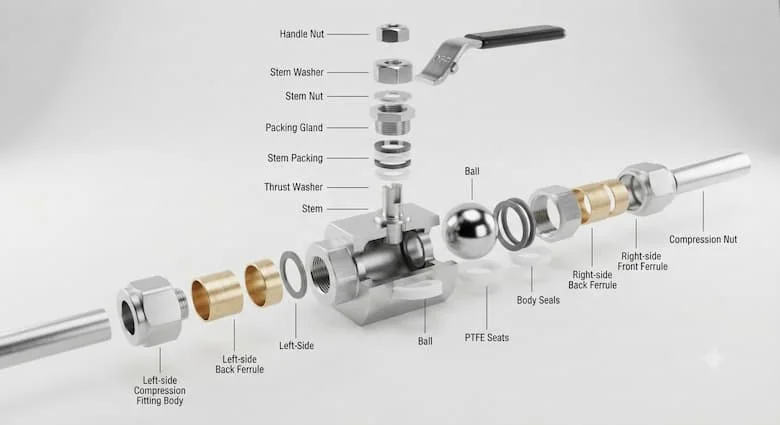

Một chiếc van bi nối ống tubing chuyên nghiệp được chế tạo từ thân van nguyên khối, bên trong là bi van được xử lý bề mặt nhẵn bóng. Hệ thống làm kín gồm gioăng PTFE và bộ đôi ferrule (vòng đệm trước và sau) kết hợp cùng đai ốc siết, giúp bám chặt vào bề mặt ống tubing mà không làm biến dạng ống.

Thông số kỹ thuật

• Kích thước: Đa dạng từ 1/4", 3/8", 1/2" đến 3/4" (inch).

• Áp suất làm việc: Đáp ứng tiêu chuẩn cao, chịu được áp lực lên đến hàng nghìn PSI.

• Tiêu chuẩn: Thiết kế đạt các tiêu chuẩn quốc tế như ASME, ASTM, ISO về an toàn thiết bị áp lực.

Ứng dụng thực tế và sai lầm thường gặp

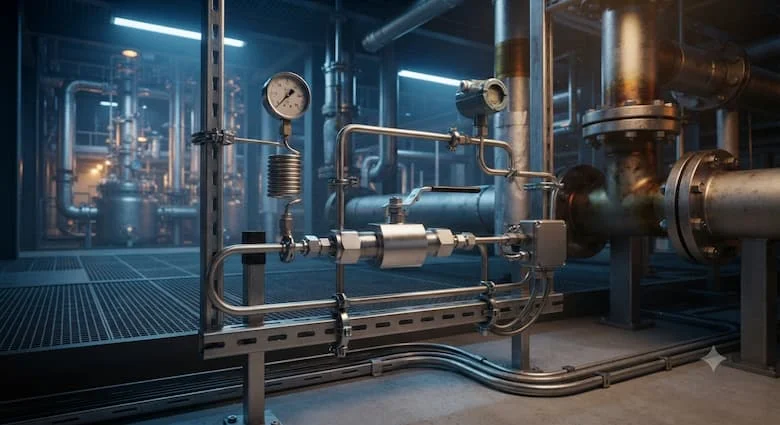

Ứng dụng rộng rãi

Thiết bị này là "người bạn đồng hành" không thể thiếu trong:

• Dầu khí & Hóa chất: Kiểm soát dòng mẫu trong các hệ thống phân tích.

• Nhà máy điện: Điều khiển khí nén trong các hệ thống van điều khiển.

• Bán dẫn (Semiconductor): Các hệ thống cấp khí sạch, nơi yêu cầu độ kín khít ở mức độ phân tử.

• Thiết bị đo áp suất: Cách ly thiết bị đo khỏi đường ống chính khi cần bảo trì.

Những sai lầm thường gặp

Sai lầm phổ biến nhất là siết quá lực hoặc không đủ lực khi lắp đặt ferrule, dẫn đến biến dạng ống hoặc gây rò rỉ. Ngoài ra, việc chọn sai vật liệu (ví dụ: dùng inox 304 trong môi trường hóa chất ăn mòn thay vì 316) sẽ khiến van bị rỉ sét nhanh chóng. Việc không kiểm tra kỹ áp suất làm việc cũng có thể gây ra những rủi ro cháy nổ không mong muốn.

Hướng dẫn lựa chọn và lắp đặt

Checklist chọn mua Ball Valve Tubing chuẩn chuyên gia

•  Xác định đường kính ống tubing: Phải khớp hoàn toàn với thông số van (ví dụ 1/4 inch hoặc 1/2 inch).

•  Vật liệu: Inox 316 là lựa chọn ưu tiên cho các môi trường công nghiệp khắc nghiệt.

•  Tiêu chuẩn áp suất: Đảm bảo van chịu được áp suất vận hành tối đa cộng thêm hệ số an toàn.

•  Thương hiệu: Lựa chọn các đơn vị cung cấp có chứng chỉ CO/CQ uy tín để đảm bảo độ bền của vật liệu.

Hướng dẫn lắp đặt

1. Làm sạch: Cắt ống vuông góc và loại bỏ hoàn toàn bavia (ba-dớ) trên đầu ống tubing.

2. Lắp ferrule: Đưa đai ốc và bộ ferrule vào ống theo đúng thứ tự.

3. Siết chặt: Siết đai ốc bằng tay, sau đó dùng cờ lê siết tiếp theo số vòng quy định (thường là 1-1/4 vòng đối với đầu nối mới).

4. Kiểm tra: Kiểm tra lại mối nối bằng dung dịch xà phòng hoặc thiết bị đo rò rỉ (leak detector).

FAQ: Câu hỏi thường gặp

1.Ball Valve Tubing là gì?

Là van bi chuyên dụng kết nối với ống tubing bằng đầu nối compression fitting, đảm bảo độ kín cao cho hệ thống áp suất.

2.Khác Ball Valve thường như thế nào?

Khác ở kết nối đầu nối nén (ferrule) thay vì kết nối ren, giúp an toàn hơn trong các hệ thống áp suất cao.

3.Nên chọn Inox 304 hay 316?

Inox 316 có khả năng chống ăn mòn hóa học cao hơn hẳn, thích hợp cho dầu khí và hóa chất.

4.Chịu được áp suất bao nhiêu?

Tùy model, nhưng thường lên đến hàng ngàn PSI, đáp ứng tốt các tiêu chuẩn hệ thống instrumentation.

5.Mua chính hãng ở đâu?

Liên hệ với các nhà cung cấp thiết bị instrumentation uy tín để nhận được hàng đạt chuẩn.

Kết luận

Ball Valve Tubing chính là mắt xích quan trọng giúp hệ thống đo lường và điều khiển của bạn vận hành trơn tru, chính xác và an toàn. Việc đầu tư vào thiết bị chất lượng ngay từ đầu không chỉ giúp doanh nghiệp tránh được các sự cố rò rỉ tốn kém mà còn nâng cao đáng kể uy tín và hiệu quả sản xuất.
