Van Thở (Breather Valve): Giải Pháp Cân Bằng Áp Suất Tối Ưu Cho Bồn Chứa

Trong các nhà máy lọc hóa dầu, kho chứa dung môi hay các dây chuyền thực phẩm, sự an toàn của bồn chứa luôn là ưu tiên hàng đầu. Bạn đã bao giờ chứng kiến tình trạng bồn chứa bị biến dạng, móp méo do áp suất chênh lệch, hoặc đau đầu trước tình trạng hơi dung môi bị thất thoát liên tục ra môi trường, gây lãng phí và nguy cơ cháy nổ tiềm ẩn? Đây chính là những hệ lụy trực tiếp khi hệ thống không được trang bị thiết bị cân bằng áp suất phù hợp. Van thở (Breather Valve), hay còn gọi là van xả áp chân không, chính là "người gác cổng" thầm lặng nhưng tối quan trọng giúp cân bằng áp suất trong bồn chứa, hạn chế tối đa hư hỏng thiết bị và đảm bảo an toàn vận hành tuyệt đối.

Vì sao bồn chứa luôn cần van xả áp chân không?

Bồn chứa chất lỏng, đặc biệt là các loại chứa xăng dầu, hóa chất hay thực phẩm, luôn chịu tác động liên tục của môi trường bên ngoài và quá trình vận hành bên trong. Khi nhiệt độ môi trường thay đổi hoặc khi bạn thực hiện quá trình bơm nhập/xuất liệu, áp suất trong lòng bồn sẽ biến thiên mạnh mẽ. Nếu không có van xả áp chân không để điều tiết, áp suất dương quá cao có thể khiến bồn bị phồng, nứt vỡ; ngược lại, áp suất âm (chân không) do rút liệu gây ra có thể làm bồn bị móp méo, biến dạng nghiêm trọng.

Bên cạnh việc bảo vệ cấu trúc vật lý, thiết bị này còn đóng vai trò quan trọng trong việc ngăn chặn hơi dung môi thoát ra ngoài. Trong nhiều quy trình, lượng hơi thất thoát chính là sự lãng phí tài sản và gây ô nhiễm môi trường. Lắp đặt van xả áp chân không không chỉ là tuân thủ các quy định an toàn công nghiệp mà còn là chiến lược thông minh để giảm thiểu rủi ro sự cố và tối ưu hóa chi phí bảo trì hệ thống bồn chứa của doanh nghiệp.

Van thở là gì?

Van thở (tên tiếng Anh là Breather Valve hoặc Pressure Vacuum Relief Valve - PVRV) là thiết bị tự động được lắp trên đỉnh các bồn chứa chất lỏng. Chức năng chính của thiết bị này là điều chỉnh áp suất bên trong bồn chứa về ngưỡng an toàn. Khi áp suất trong bồn tăng quá mức quy định do nhiệt độ hoặc nạp liệu, van sẽ tự động mở cửa xả áp suất dương. Ngược lại, khi áp suất giảm xuống dưới ngưỡng an toàn (tạo trạng thái chân không) do rút liệu hoặc nhiệt độ giảm, van sẽ mở cửa hút để đưa không khí từ môi trường vào, cân bằng lại áp suất.

Có thể nói, đây là thiết bị "đóng mở tự động" dựa trên chênh lệch áp suất, giúp bồn chứa luôn ở trạng thái "thở" – trao đổi khí hợp lý với môi trường mà không gây tổn hại đến thiết kế của bồn. Vai trò của van xả áp chân không là giữ cho áp suất làm việc luôn nằm trong dải an toàn, từ đó bảo vệ toàn bộ cấu trúc và chất lượng lưu chất bên trong bồn.

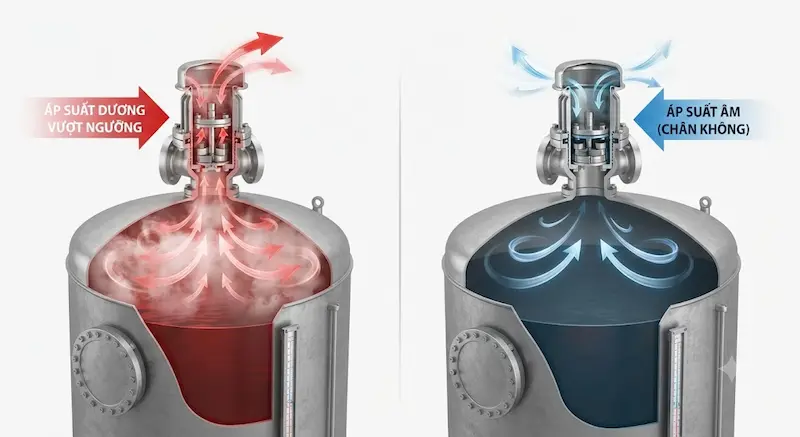

Nguyên lý hoạt động của van thở

Nguyên lý làm việc của van xả áp chân không dựa trên cơ chế cân bằng lực giữa áp suất bên trong bồn và áp suất khí quyển. Thiết bị được cấu tạo với hai phần chính: đĩa áp suất dương và đĩa chân không (áp suất âm).

• Khi áp suất trong bồn tăng: Áp suất hơi đẩy đĩa áp suất dương lên, thắng được trọng lượng đĩa hoặc lực lò xo, khí dư thừa được xả ra ngoài cho đến khi áp suất trở về ngưỡng cài đặt.

• Khi áp suất trong bồn giảm (chân không): Áp suất khí quyển bên ngoài ép đĩa chân không xuống, mở đường cho không khí đi vào bồn, bù đắp áp suất cho đến khi cân bằng.

• Khi áp suất bình thường: Cả hai đĩa van đều được đóng kín nhờ trọng lực hoặc lực lò xo, ngăn chặn thất thoát hơi và đảm bảo tính kín khít của bồn chứa.

Quá trình này hoàn toàn tự động, đảm bảo bồn chứa luôn được bảo vệ ngay cả khi không có sự can thiệp của người vận hành.

Cấu tạo của Van xả áp chân không

Để đảm bảo khả năng vận hành chính xác và bền bỉ trong môi trường khắc nghiệt, một bộ van xả áp chân không chuyên dụng được cấu thành từ các thành phần kỹ thuật quan trọng:

• Thân van: Thường làm từ thép carbon, inox 304/316 hoặc nhôm đúc, chịu được áp lực và ăn mòn.

• Đĩa áp suất và đĩa chân không: Các bộ phận di động chính giúp đóng/mở cửa xả và cửa hút.

• Lò xo hoặc đối trọng: Quyết định ngưỡng áp suất cài đặt (set-point) của van.

• Gioăng làm kín: Thường dùng vật liệu PTFE hoặc Viton để đảm bảo độ kín khít tuyệt đối khi đóng van.

• Lưới chống côn trùng: Ngăn chặn dị vật và côn trùng lọt vào bồn chứa.

• Nắp bảo vệ: Che chắn van khỏi tác động của thời tiết, bụi bẩn.

• Đầu kết nối mặt bích: Giúp lắp đặt chắc chắn, dễ dàng vào cổ bồn.

Phân loại Van thở phổ biến

Dựa vào yêu cầu thiết kế của hệ thống, người ta chia van xả áp chân không thành các loại chính:

• Van xả áp chân không áp suất (Pressure Relief Valve): Chỉ xả khi áp suất trong bồn vượt quá mức cho phép, thường dùng cho bồn không bị ảnh hưởng bởi chân không.

• Van xả áp chân không chân không (Vacuum Relief Valve): Chỉ hút khí khi áp suất trong bồn thấp hơn áp suất khí quyển.

• Van xả áp chân không áp suất - chân không (PVRV): Kết hợp cả hai tính năng trên, là loại phổ biến nhất cho hầu hết các loại bồn chứa hiện nay.

• Van xả áp chân không có lưới chống cháy (Flame Arrester Breather Valve): Được tích hợp thêm bộ phận dập lửa, ngăn chặn tia lửa từ bên ngoài truyền vào bên trong bồn chứa, cực kỳ quan trọng cho bồn xăng dầu hoặc hóa chất dễ cháy.

Mỗi loại đều có ưu điểm riêng, tùy vào môi chất và môi trường lắp đặt mà kỹ sư sẽ chọn giải pháp tối ưu.

Thông số kỹ thuật cần quan tâm

Khi chọn mua van xả áp chân không, bạn cần nắm rõ các thông số kỹ thuật then chốt để đảm bảo thiết bị hoạt động chính xác theo tiêu chuẩn API 2000:

• Kích thước DN: Phù hợp với đường kính cổ bồn.

• Áp suất cài đặt (Set Pressure): Ngưỡng áp suất xả.

• Áp suất chân không: Ngưỡng áp suất hút.

• Vật liệu thân/gioăng: Phải tương thích với hóa chất bên trong bồn (đặc biệt quan trọng với hóa chất ăn mòn).

• Tiêu chuẩn mặt bích: Thường là chuẩn ANSI hoặc JIS.

• Nhiệt độ vận hành: Đảm bảo độ bền cho các chi tiết gioăng bên trong.

• Lưu lượng: Khả năng xả/hút tối đa để đáp ứng tốc độ nạp/xuất liệu của bơm.

So sánh Van xả áp chân không với Van an toàn

Nhiều người thường nhầm lẫn giữa van xả áp chân không và van an toàn (Safety Valve). Dưới đây là bảng phân biệt:

Việc lắp đặt sai loại van sẽ khiến hệ thống không được bảo vệ đúng cách, gây hậu quả nghiêm trọng.

Tại sao cần lắp van xả áp chân không?

Lắp đặt van xả áp chân không là giải pháp tối ưu cho hệ thống bồn chứa bởi hàng loạt lợi ích:

1. Ngăn biến dạng bồn: Tránh hiện tượng phồng do quá áp hoặc móp do chân không.

2. Giảm thất thoát hơi: Giữ lại hơi dung môi, bảo vệ môi trường và tài sản.

3. Bảo vệ thiết bị: Tăng tuổi thọ cho bồn chứa và các thiết bị liên quan.

4. Đảm bảo an toàn: Giảm thiểu nguy cơ nổ bồn do quá áp.

5. Tiết kiệm chi phí: Hạn chế các sự cố cần sửa chữa lớn, cắt giảm phí tổn bảo trì.

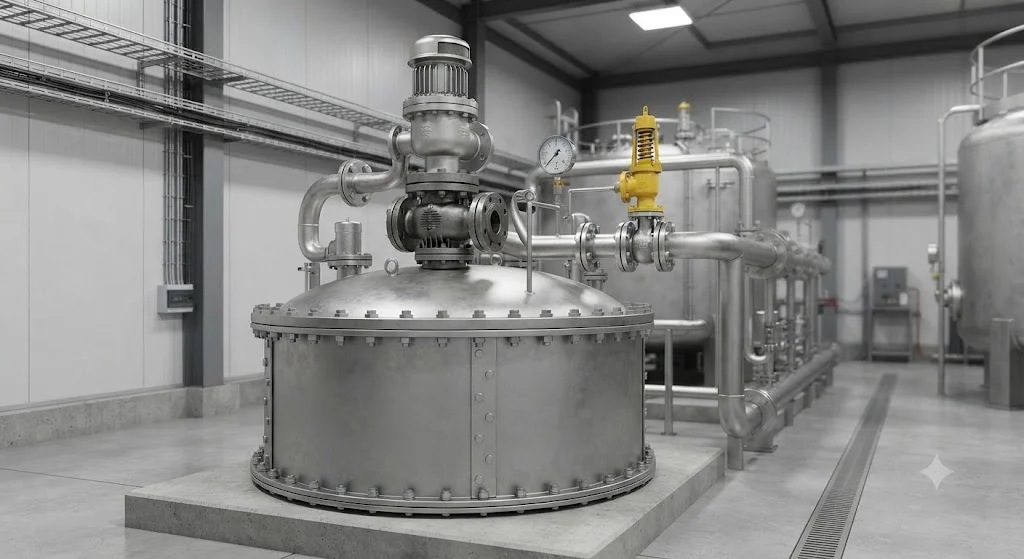

Ứng dụng thực tế

Van thở là thiết bị không thể thiếu trong nhiều ngành công nghiệp:

• Bồn chứa xăng dầu: Bảo vệ bồn xăng, dầu diesel, dầu DO.

• Kho hóa chất: Chứa axit, bazơ, dung môi hữu cơ cần kiểm soát hơi thoát.

• Nhà máy thực phẩm & Bia: Bồn chứa dịch lên men, bồn nước sạch, dầu thực vật.

• Hệ thống LPG: Bồn chứa gas công nghiệp.

• Nhà máy xử lý nước: Hệ thống bể chứa hóa chất xử lý nước.

Những sai lầm thường gặp

• Chọn sai áp suất cài đặt: Van mở quá sớm gây thất thoát hơi hoặc quá muộn gây biến dạng bồn.

• Chọn sai kích thước: Van quá nhỏ không đáp ứng được lưu lượng nạp/xả, làm tăng áp suất lên nhanh hơn mức van xử lý.

• Không vệ sinh định kỳ: Cặn bẩn làm đĩa van bị kẹt, mất khả năng đóng kín hoặc không thể mở.

• Thiếu lưới chống cháy: Rất nguy hiểm đối với bồn chứa xăng dầu hoặc dung môi dễ cháy.

Hướng dẫn lựa chọn và bảo trì

Checklist lựa chọn:

 Xác định dung tích bồn và tốc độ bơm nạp/xuất.

 Tính toán ngưỡng áp suất an toàn cho phép của bồn.

 Chọn vật liệu thân van (inox/thép) phù hợp với môi chất.

 Đảm bảo tiêu chuẩn API 2000.

 Chọn nhà cung cấp uy tín có chứng nhận chất lượng.

Lưu ý bảo trì:

• Lắp đặt đúng vị trí cao nhất trên bồn.

• Không được che chắn cửa hút/xả.

• Kiểm tra tình trạng gioăng làm kín mỗi 6 tháng.

• Làm sạch lưới lọc định kỳ để tránh tắc nghẽn.

• Hiệu chuẩn (calibration) lại ngưỡng áp suất cài đặt hàng năm.

FAQ - Câu hỏi thường gặp

Van thở có bắt buộc lắp cho bồn chứa không?

Đối với hầu hết các bồn chứa chất lỏng công nghiệp, van xả áp chân không là thiết bị bắt buộc theo tiêu chuẩn an toàn API 2000 để tránh biến dạng bồn.

Bao lâu nên bảo trì van xả áp chân không?

Nên kiểm tra mỗi 6 tháng và hiệu chuẩn lại áp suất cài đặt mỗi 12 tháng.

Van xả áp chân không có dùng cho hóa chất ăn mòn được không?

Có, bạn cần chọn loại van bằng Inox 316 hoặc phủ PTFE/Halar để chống ăn mòn.

Làm sao để biết van xả áp chân không đang hoạt động tốt?

Kiểm tra bằng cách đo áp suất trong bồn hoặc kiểm tra bằng mắt thường (không có tiếng rò rỉ bất thường, cửa van không bị kẹt).

Kết luận

Van thở là thiết bị nhỏ bé nhưng đóng vai trò sống còn trong việc vận hành các hệ thống bồn chứa. Việc lựa chọn đúng chủng loại, tuân thủ tiêu chuẩn kỹ thuật và thực hiện bảo trì định kỳ không chỉ bảo vệ tài sản, ngăn chặn rủi ro cháy nổ mà còn giúp doanh nghiệp tối ưu hóa chi phí vận hành một cách hiệu quả. Đừng đợi đến khi bồn chứa xảy ra sự cố mới tiến hành khắc phục; hãy trang bị giải pháp an toàn ngay từ hôm nay.
