Flow Ball Valve: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Đường Ống

Trong vận hành các hệ thống đường ống công nghiệp và dân dụng, việc quản lý dòng lưu chất một cách hiệu quả là yếu tố then chốt để duy trì năng suất. Tuy nhiên, nhiều hệ thống hiện nay vẫn đối mặt với các vấn đề nhức nhối như: điều khiển dòng chảy thiếu chính xác, hiện tượng rò rỉ tại vị trí van sau thời gian ngắn vận hành, hay tình trạng tổn thất áp suất làm sụt giảm hiệu suất tổng thể. Những sự cố này không chỉ gây lãng phí năng lượng mà còn kéo theo chi phí bảo trì khổng lồ. Để tối ưu hóa quy trình, Flow Ball Valve nổi lên như một giải pháp kỹ thuật hàng đầu, đáp ứng hoàn hảo các yêu cầu khắt khe về tốc độ đóng mở, độ kín khít tuyệt đối và độ bền bỉ vượt thời gian.

Vì sao Flow Ball Valve được sử dụng phổ biến trong hệ thống đường ống?

Flow Ball Valve (van bi dòng chảy) từ lâu đã trở thành thiết bị "xương sống" trong các hệ thống cấp thoát nước, dầu khí, hóa chất và HVAC. Sự ưa chuộng này không phải là ngẫu nhiên, mà đến từ khả năng vận hành linh hoạt trong những môi trường khắc nghiệt nhất. Khi một hệ thống đòi hỏi sự đóng mở nhanh chóng – thường chỉ trong một phần tư vòng quay – thì van bi chính là ứng cử viên sáng giá nhất.

Hơn thế nữa, so với các dòng van cổng hay van cầu truyền thống, van bi mang lại cấu trúc nhỏ gọn và lưu lượng chảy qua gần như không bị cản trở. Điều này giúp giảm thiểu tối đa hiện tượng sụt áp, từ đó bảo vệ máy bơm và các thiết bị liên quan, đồng thời giúp hệ thống vận hành trơn tru, ổn định hơn. Việc lựa chọn đúng Van bi dòng chảy không chỉ là một quyết định mua sắm, mà là sự đầu tư vào an toàn và hiệu suất dài hạn cho toàn bộ nhà máy hoặc cơ sở hạ tầng của bạn.

Flow Ball Valve là gì?

Flow Ball Valve là loại van bi được thiết kế chuyên biệt để thực hiện chức năng đóng/mở hoặc kiểm soát dòng chảy của lưu chất thông qua một viên bi có lỗ xuyên tâm nằm bên trong thân van. Khi viên bi xoay, lỗ xuyên tâm này sẽ thay đổi vị trí so với đường ống, từ đó cho phép hoặc ngăn chặn lưu chất đi qua.

Đặc điểm nổi bật của dòng van này là cấu trúc đơn giản, vận hành nhẹ nhàng nhưng lại cho hiệu quả làm kín cực cao nhờ sự kết hợp giữa viên bi được mài nhẵn và các vòng đệm (seat) làm từ vật liệu bền như PTFE. Trong hệ thống đường ống hiện đại, thiết bị này đóng vai trò như một điểm kiểm soát trọng yếu, giúp người vận hành dễ dàng cách ly từng phân đoạn, bảo trì thiết bị hoặc điều phối lưu lượng một cách chính xác theo nhu cầu sản xuất.

Nguyên lý hoạt động của Flow Ball Valve

Nguyên lý làm việc của Van bi dòng chảy cực kỳ trực quan và hiệu quả. Cơ chế hoạt động chính nằm ở viên bi xoay trong lòng thân van. Khi tay gạt, tay quay hoặc bộ truyền động xoay một góc 90°, viên bi sẽ thay đổi trạng thái:

• Trạng thái mở: Lỗ trên viên bi nằm thẳng hàng với đường ống, tạo ra đường dẫn thông suốt cho lưu chất đi qua với trở lực thấp nhất.

• Trạng thái đóng: Viên bi xoay vuông góc, bề mặt kín của bi chặn đứng hoàn toàn dòng chảy, đảm bảo tính an toàn cho hệ thống.

Trong một số ứng dụng chuyên dụng (như với dòng V-Port), người vận hành còn có thể điều chỉnh góc mở của bi để kiểm soát lưu lượng dòng chảy thay vì chỉ đóng hoặc mở hoàn toàn, mang lại khả năng linh hoạt cao cho các quy trình yêu cầu độ chính xác.

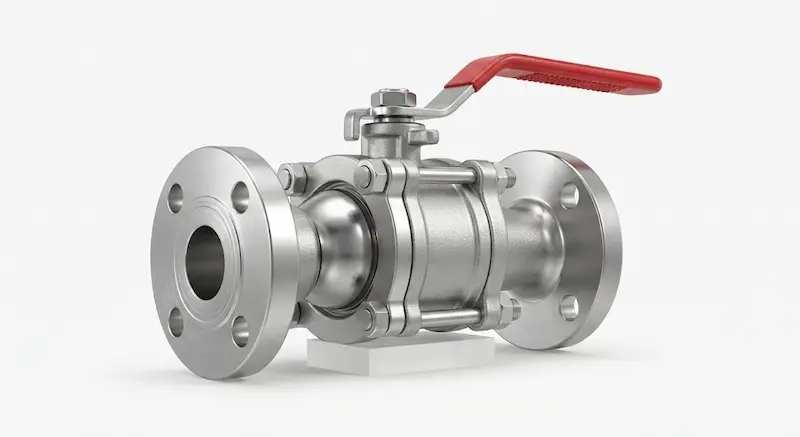

Cấu tạo của Van bi dòng chảy

Một chiếc Van bi dòng chảy đạt chuẩn thường được cấu thành từ các thành phần cơ khí chính xác sau:

• Thân van: Bộ khung cứng cáp, thường đúc từ gang, thép, inox hoặc nhựa, chịu áp lực chính.

• Viên bi (Ball): Linh kiện quan trọng nhất, được gia công bề mặt nhẵn bóng, chứa lỗ dẫn lưu chất.

• Trục van (Stem): Truyền lực từ tay gạt vào viên bi để tạo chuyển động quay.

• Tay gạt hoặc bộ truyền động: Giao diện điều khiển (thủ công hoặc tự động bằng điện/khí nén).

• Gioăng PTFE (Teflon): Đảm bảo độ kín khít hoàn hảo, chống rò rỉ tại các điểm nối và giữa bi với thân.

• Seat làm kín: Phần tiếp xúc giữa bi và thân van, giữ vai trò quan trọng trong việc ngăn lưu chất thoát ra ngoài.

• Đầu nối: Kiểu ren, mặt bích hoặc hàn, giúp lắp đặt chắc chắn vào đường ống.

Phân loại Flow Ball Valve

Để tối ưu hóa cho từng mục đích sử dụng, Van bi dòng chảy được phân loại đa dạng:

• Theo thiết kế:

  • Full Port: Lỗ bi bằng đường kính ống, lưu lượng tối đa, không gây sụt áp.

  • Reduced Port: Lỗ bi nhỏ hơn đường kính ống, phù hợp khi cần giảm áp nhẹ.

  • V-Port: Bi có lỗ hình chữ V để điều tiết lưu lượng chính xác.

  • Multi-Port: Van 3 ngã, 4 ngã dùng để chia hoặc trộn dòng chảy.

• Theo vật liệu: Đồng, Inox 304/316 (chống ăn mòn), Thép carbon, Nhựa PVC/uPVC (cho hệ thống nước sạch/hóa chất nhẹ).

• Theo kiểu kết nối: Kết nối ren (tiện lợi), mặt bích (chắc chắn), hàn (kín tuyệt đối), hoặc Clamp (trong ngành thực phẩm).

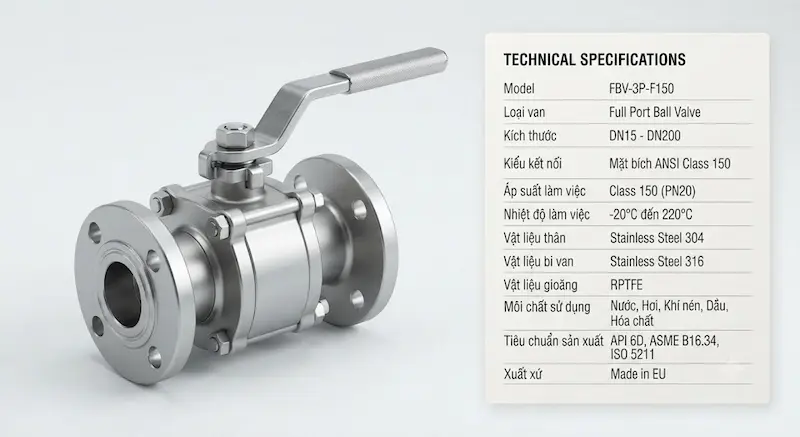

Thông số kỹ thuật cần quan tâm

Khi lựa chọn Van bi dòng chảy, việc đọc hiểu thông số kỹ thuật là bắt buộc để đảm bảo an toàn:

• Kích thước danh nghĩa (DN): Phải tương ứng với đường kính ống.

• Áp suất định mức (PN): Khả năng chịu áp lực (ví dụ PN10, PN16, PN25).

• Nhiệt độ làm việc: Phải phù hợp với điều kiện môi trường.

• Môi chất sử dụng: Xác định là nước, dầu, khí, hơi hay hóa chất để chọn vật liệu gioăng và thân van phù hợp.

• Tiêu chuẩn sản xuất: Đảm bảo độ chính xác theo các chuẩn quốc tế (JIS, DIN, ANSI).

So sánh các loại Van bi dòng chảy

Tại sao nên chọn đúng Flow Ball Valve?

Chọn đúng loại Van bi dòng chảy mang lại những lợi ích thiết thực:

1. Đảm bảo lưu lượng: Tránh tình trạng nghẽn dòng, duy trì công suất vận hành cho hệ thống.

2. Giảm tổn thất áp suất: Tiết kiệm năng lượng cho máy bơm, giảm chi phí điện vận hành.

3. Độ kín cao: Ngăn chặn rò rỉ, bảo vệ môi trường và giảm thất thoát nguyên liệu.

4. Tuổi thọ cao: Chọn đúng vật liệu (như Inox 316 cho môi trường ăn mòn) giúp van bền bỉ nhiều năm.

5. Tối ưu bảo trì: Dễ dàng tháo lắp và kiểm tra định kỳ, giảm thời gian ngừng máy (downtime).

Ứng dụng thực tế

Van bi dòng chảy là lựa chọn ưu tiên trong:

• Hệ thống cấp nước và xử lý nước: Đóng ngắt chính xác các đường ống dẫn nước sạch/nước thải.

• Công nghiệp Dầu khí & Hóa chất: Nơi yêu cầu vật liệu chống ăn mòn và độ kín khít tuyệt đối.

• HVAC: Kiểm soát dòng nước nóng, lạnh trong hệ thống điều hòa không khí.

• Thực phẩm & Dược phẩm: Sử dụng dòng van Clamp inox để đảm bảo vệ sinh an toàn.

• Khí nén: Vận hành nhanh, bền bỉ cho các dây chuyền sản xuất tự động.

Những sai lầm thường gặp

• Chọn sai vật liệu: Dùng van đồng cho hệ thống hóa chất ăn mòn mạnh gây hỏng van nhanh chóng.

• Chọn sai kích thước: Việc "cố lắp" van không đúng DN gây áp lực lên đường ống, dễ nứt vỡ.

• Dùng van bi để điều tiết: Nếu không dùng đúng loại V-Port, việc dùng van bi thường để điều tiết lưu lượng sẽ gây mài mòn gioăng làm kín.

• Không bảo trì: Để cặn bẩn bám lâu ngày trong bi van làm cứng tay gạt, khó thao tác khi khẩn cấp.

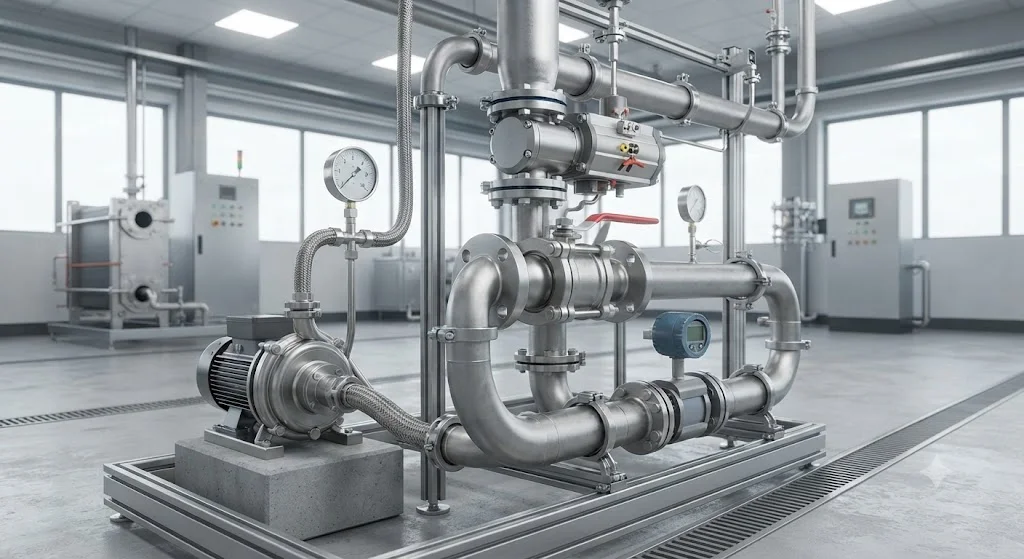

Hướng dẫn lựa chọn và bảo trì

Checklist lựa chọn:

 Xác định môi chất (nước, khí, hóa chất).

 Chọn kích thước DN chính xác.

 Kiểm tra ngưỡng áp suất và nhiệt độ đỉnh.

 Chọn vật liệu thân và gioăng tương thích.

 Quyết định kiểu kết nối phù hợp với hiện trạng hệ thống.

Lưu ý bảo trì: Làm sạch đường ống trước khi lắp để tránh rác kẹt vào bi. Kiểm tra gioăng định kỳ. Đóng mở van nhẹ nhàng, không dùng lực quá mức. Bảo dưỡng bộ truyền động điện/khí nén định kỳ để đảm bảo khả năng phản hồi.

FAQ

Flow Ball Valve có điều tiết lưu lượng được không?

Van bi thông thường chỉ dùng đóng/mở. Để điều tiết, bạn cần chọn loại V-Port Ball Valve.

Full Port và Reduced Port khác nhau thế nào?

Full Port có lỗ bi bằng đường kính ống, lưu lượng đi qua tối đa, không sụt áp. Reduced Port có lỗ bi nhỏ hơn, gây sụt áp nhẹ nhưng chi phí thấp hơn.

Nên chọn inox 304 hay inox 316?

Inox 304 phù hợp môi trường thông thường. Inox 316 có khả năng chống ăn mòn tốt hơn, dùng cho hóa chất hoặc nước biển.

Bao lâu nên bảo trì van?

Nên kiểm tra định kỳ 6 tháng/lần, hoặc ngay khi có dấu hiệu rò rỉ nhẹ.

Van bi có dùng cho hơi nóng được không?

Có, nhưng cần chọn loại có gioăng chịu nhiệt (ví dụ PTFE chịu nhiệt cao hoặc kim loại-kim loại) để đảm bảo an toàn.

Kết luận

Flow Ball Valve là một giải pháp đóng/mở và kiểm soát dòng chảy hiệu quả bậc nhất hiện nay. Sự đa dạng trong thiết kế, vật liệu và khả năng vận hành linh hoạt khiến nó trở thành thiết bị không thể thiếu trong mọi hệ thống đường ống chuyên nghiệp. Việc lựa chọn đúng loại van, chú trọng thông số kỹ thuật và bảo trì định kỳ sẽ giúp bạn duy trì hệ thống luôn vận hành ổn định, tiết kiệm năng lượng và giảm tối đa rủi ro.
