Steam Trap (Bẫy Hơi): Giải Pháp Vàng Tối Ưu Hiệu Suất Hệ Thống Hơi

Trong các nhà máy công nghiệp hiện đại, sự ổn định của hệ thống hơi nóng là yếu tố then chốt quyết định năng suất. Bạn đã bao giờ đối mặt với tình trạng thiết bị trao đổi nhiệt bỗng nhiên hoạt động kém hiệu quả, đường ống xuất hiện tiếng va đập "búa nước" dữ dội, hay chi phí nhiên liệu đốt nồi hơi tăng vọt bất thường? Đây là những dấu hiệu cảnh báo hệ thống của bạn đang gặp vấn đề nghiêm trọng về quản lý nước ngưng. Để giải quyết triệt để, Steam Trap ( bẫy hơi ) chính là thiết bị "nhỏ mà có võ" giúp tự động xả nước ngưng, khí không ngưng nhưng vẫn bảo toàn tối đa hơi sống, đảm bảo hệ thống vận hành tiết kiệm và an toàn nhất.

Vì sao hệ thống hơi luôn cần Steam Trap?

Một hệ thống hơi vận hành tốt đòi hỏi hơi phải được đưa đến thiết bị tiêu thụ ở trạng thái khô và nhiệt độ cao nhất. Tuy nhiên, trong quá trình truyền tải, hơi nóng sẽ mất nhiệt và ngưng tụ thành nước. Nếu lượng nước ngưng này không được loại bỏ kịp thời, chúng sẽ tích tụ trong đường ống, làm giảm diện tích truyền nhiệt, gây ăn mòn, cản trở lưu thông và tạo ra hiện tượng búa nước – kẻ thù phá hủy đường ống nhanh chóng.

Việc lắp đặt Bẫy hơi không chỉ là một yêu cầu kỹ thuật mà là chiến lược kinh tế thông minh. Nếu thiếu thiết bị này, lượng hơi sống sẽ bị thất thoát qua các đường xả nước ngưng, gây lãng phí năng lượng khổng lồ. Với vai trò là thiết bị "tự động phân loại", bẫy hơi giúp doanh nghiệp bảo vệ đường ống, tăng tuổi thọ thiết bị trao đổi nhiệt và tối ưu hóa chi phí vận hành một cách rõ rệt. Hiểu rõ và lựa chọn đúng loại bẫy hơi là cách bạn kiểm soát "sức khỏe" của toàn bộ dây chuyền sản xuất.

Steam Trap là gì?

Steam Trap (hay còn gọi là bẫy hơi) là một thiết bị tự động có chức năng xả nước ngưng, khí không ngưng (như không khí, CO2) ra khỏi hệ thống hơi mà không làm thất thoát hơi nước sống. Sở dĩ thiết bị này được gọi là "bẫy hơi" vì cơ chế của nó là "bẫy" (giữ) hơi sống bên trong hệ thống để phục vụ sản xuất, trong khi cho phép nước ngưng – sản phẩm phụ gây hại – được loại bỏ một cách tự động.

Thiết bị này đóng vai trò như một van điều tiết thông minh, luôn đảm bảo nước ngưng được đẩy ra ngoài ngay khi hình thành. Nhờ đó, hơi nóng luôn tiếp xúc trực tiếp với bề mặt truyền nhiệt, giúp quá trình gia nhiệt diễn ra nhanh chóng và hiệu quả. Dù trong ngành thực phẩm, dược phẩm hay dệt nhuộm, bẫy hơi chính là "lá chắn" cuối cùng để bảo đảm chất lượng hơi và hiệu năng của hệ thống.

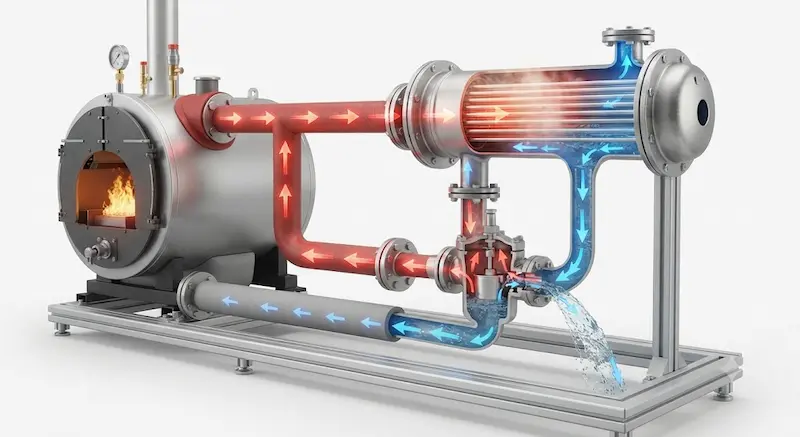

Nguyên lý hoạt động của Steam Trap

Nguyên lý làm việc của Bẫy hơi dựa trên sự khác biệt về tính chất vật lý giữa hơi nước và nước ngưng. Tùy thuộc vào từng chủng loại, thiết bị sẽ nhận biết sự khác biệt này thông qua:

• Sự khác biệt về nhiệt độ: Nước ngưng thường có nhiệt độ thấp hơn hơi nóng.

• Sự khác biệt về tỷ trọng: Nước ngưng nặng hơn hơi nước.

• Sự khác biệt về vận tốc: Hơi nước di chuyển với vận tốc cao hơn nhiều so với nước ngưng.

Khi hỗn hợp nước ngưng và hơi đi vào bẫy hơi, cơ cấu bên trong (phao, đĩa hoặc phần tử nhiệt) sẽ chuyển động để mở cổng xả khi nhận diện đó là nước ngưng, và đóng kín cổng xả khi hơi nóng chạm tới. Quá trình này diễn ra liên tục, tạo thành một chu trình khép kín giúp hệ thống luôn khô ráo và sẵn sàng cung cấp năng lượng nhiệt tối đa.

Cấu tạo của Bẫy hơi

Mặc dù có nhiều chủng loại khác nhau, nhìn chung một bộ Steam Trap chuyên dụng thường bao gồm các bộ phận cốt lõi sau:

• Thân bẫy hơi: Thường đúc bằng gang, thép carbon hoặc inox, chịu được áp suất cao.

• Nắp van: Cố định phần trên, đảm bảo độ kín cho buồng điều khiển.

• Đĩa van (hoặc phao): Đây là thành phần chính để mở/đóng cổng xả.

• Buồng điều khiển: Nơi chứa cơ cấu nhận biết lưu chất.

• Lỗ xả: Cổng ra của nước ngưng và khí không ngưng.

• Gioăng làm kín: Ngăn hơi rò rỉ ra môi trường ngoài.

• Bộ lọc (tùy chọn): Giúp loại bỏ cặn bẩn, rỉ sét, bảo vệ cơ cấu bên trong khỏi tắc nghẽn.

Phân loại Bẫy hơi

Việc hiểu rõ từng loại bẫy hơi giúp kỹ sư đưa ra quyết định phù hợp với từng ứng dụng cụ thể:

1. Bẫy hơi nhiệt động (Thermodynamic Bẫy hơi)

Hoạt động dựa trên sự khác biệt về vận tốc và áp suất khi lưu chất đi qua một lỗ thoát nhỏ. Loại này có ưu điểm là kích thước cực kỳ nhỏ gọn, độ bền cao, chịu được rung động và áp suất hơi rất lớn. Tuy nhiên, nó có thể gặp khó khăn nếu áp suất đầu vào quá thấp.

2. Bẫy hơi phao (Float Bẫy hơi)

Sử dụng phao nổi để điều khiển đóng/mở van . Đây là loại bẫy hơi xả nước ngưng liên tục, rất lý tưởng cho các bộ trao đổi nhiệt lớn, nơi lưu lượng nước ngưng thay đổi nhanh chóng và cần sự ổn định nhiệt độ tuyệt đối.

3. Bẫy hơi nhiệt tĩnh (Thermostatic Bẫy hơi)

Vận hành dựa trên sự co giãn của phần tử nhiệt (bimetal hoặc capsule) khi nhiệt độ thay đổi. Ưu điểm lớn nhất là khả năng xả khí không ngưng cực tốt ngay khi khởi động hệ thống.

4. Bẫy hơi gầu đảo (Inverted Bucket Bẫy hơi)

Sử dụng nguyên lý chênh lệch tỷ trọng hơi và nước. Loại này cực kỳ bền bỉ, chịu được búa nước tốt và là "ngôi sao" trong các hệ thống hơi áp suất cao, duy trì hiệu quả trong suốt thời gian dài.

Thông số kỹ thuật cần quan tâm

Khi chọn mua Bẫy hơi, quý khách hàng nên ưu tiên các thông số sau để đảm bảo hệ thống vận hành đúng công suất:

• Kích thước DN: Phải tương thích với đường ống hiện hữu.

• Áp suất làm việc (PMO): Áp suất hơi tối đa mà bẫy hơi có thể chịu được.

• Chênh áp (Differential Pressure): Sự khác biệt áp suất giữa cổng vào và cổng ra, yếu tố quyết định lưu lượng xả.

• Lưu lượng xả (Capacity): Lượng nước ngưng tối đa bẫy hơi có thể xử lý trong một giờ.

• Nhiệt độ tối đa: Phải đảm bảo cao hơn nhiệt độ hơi bão hòa tại áp suất vận hành.

• Vật liệu thân: Gang (kinh tế), Thép (chịu nhiệt/áp), Inox (chống ăn mòn/thực phẩm).

Bảng so sánh các loại Bẫy hơi

Tại sao cần lựa chọn đúng Bẫy hơi?

Lựa chọn đúng loại Steam Trap không chỉ đơn thuần là việc lắp thiết bị vào đường ống, mà là quyết định về tính hiệu quả của toàn bộ dây chuyền:

• Tiết kiệm nhiên liệu: Loại bỏ triệt để nước ngưng giúp hơi không bị "pha loãng", giúp tiết kiệm nhiên liệu đốt cho nồi hơi.

• Tăng hiệu suất truyền nhiệt: Khi bề mặt ống không bị nước ngưng bao phủ, nhiệt được truyền trực tiếp từ hơi vào sản phẩm, giúp tăng tốc độ gia nhiệt.

• Bảo vệ hệ thống: Ngăn chặn hiện tượng búa nước làm vỡ đường ống, hỏng van, bảo vệ bơm và các thiết bị liên quan.

• Giảm chi phí vận hành: Một hệ thống không có bẫy hơi bị hỏng sẽ giúp doanh nghiệp giảm đáng kể chi phí điện nước và bảo dưỡng hàng năm.

Ứng dụng thực tế

Bẫy hơi được ứng dụng rộng rãi trong mọi lĩnh vực sử dụng hơi nóng:

• Nồi hơi và đường ống truyền tải: Loại bỏ nước ngưng trên đường trục chính.

• Bộ trao đổi nhiệt: Gia nhiệt cho các bình phản ứng, bể chứa trong nhà máy hóa chất, cao su.

• Dây chuyền thực phẩm và dược phẩm: Đảm bảo hơi tinh khiết, sạch cho các quy trình thanh trùng, sấy.

• Nhà máy dệt nhuộm, giấy: Cung cấp nhiệt ổn định cho máy sấy, máy cán vải.

Những sai lầm thường gặp khi sử dụng

Nhiều doanh nghiệp gặp thất thoát hàng ngàn USD mỗi năm chỉ vì những sai sót nhỏ:

• Chọn sai loại: Sử dụng loại bẫy hơi không phù hợp với lưu lượng nước ngưng cần xả.

• Quên chênh áp: Không tính toán áp suất phía sau bẫy hơi dẫn đến hiện tượng nước ngưng bị nghẽn (back-pressure).

• Lắp đặt cẩu thả: Lắp ngược hướng dòng chảy hoặc thiếu bộ lọc y (Y-strainer) bảo vệ.

• Không kiểm tra: Để bẫy hơi bị hỏng (rò hơi liên tục) trong nhiều tháng mà không hay biết, gây thất thoát hơi sống rất lớn.

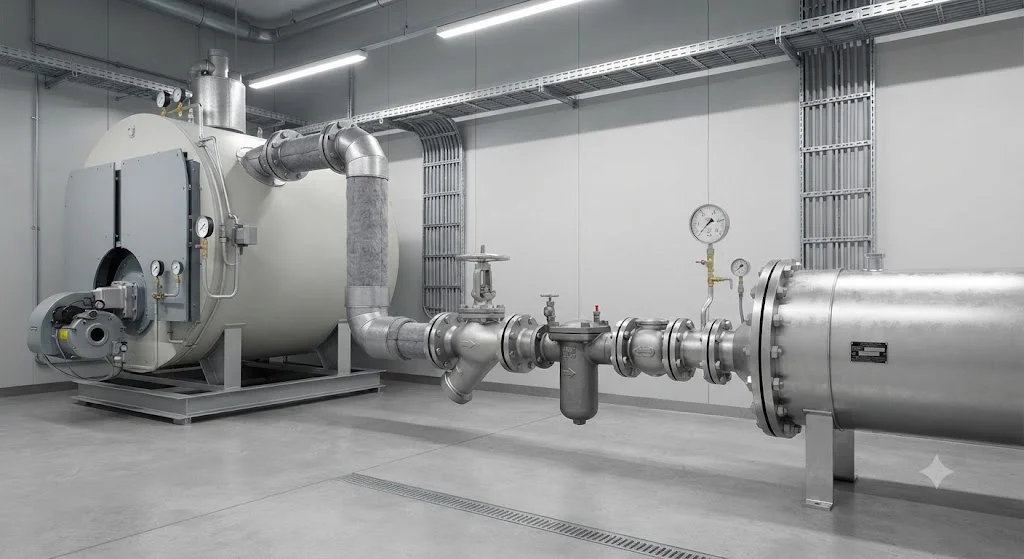

Hướng dẫn lựa chọn và lưu ý bảo trì

• Khi chọn mua: Luôn tính toán lưu lượng nước ngưng thực tế (đừng chọn bẫy hơi có lưu lượng quá nhỏ).

• Khi lắp đặt: Lắp thêm bộ lọc Y trước bẫy hơi để chặn cặn. Lắp đặt van khóa (ball valve) trước và sau bẫy hơi để thuận tiện bảo trì.

• Khi bảo trì: Kiểm tra định kỳ bằng thiết bị siêu âm hoặc nhiệt độ để xem bẫy hơi có bị "kẹt mở" (làm thất thoát hơi) hay "kẹt đóng" (làm tắc nước) hay không.

FAQ: Câu hỏi thường gặp

Steam Trap có tác dụng gì?

 Nó có nhiệm vụ tự động xả nước ngưng và khí ra khỏi hệ thống hơi, đồng thời ngăn chặn hơi sống thất thoát ra ngoài.

Bao lâu nên kiểm tra Bẫy hơi?

 Nên kiểm tra định kỳ 6 tháng một lần. Đối với các hệ thống quan trọng, kiểm tra hàng tháng là cần thiết.

Bẫy hơi có cần bảo trì không?

 Có. Bẫy hơi là thiết bị cơ khí hoạt động liên tục, cần vệ sinh bộ lọc và kiểm tra đĩa/phao để đảm bảo độ chính xác.

Khi nào nên thay Bẫy hơi?

 Khi bạn thấy hiện tượng thất thoát hơi qua đường xả hoặc nước ngưng bị ứ đọng gây giảm nhiệt.

Bẫy hơi nào phù hợp với bộ trao đổi nhiệt?

 Bẫy hơi dạng phao (Float Steam Trap) là lựa chọn tối ưu nhất cho bộ trao đổi nhiệt nhờ khả năng xả nước liên tục.

Kết luận

Steam Trap (bẫy hơi) là một mắt xích không thể thiếu trong hệ thống hơi công nghiệp hiện đại. Việc thấu hiểu nguyên lý, lựa chọn đúng loại và bảo trì định kỳ sẽ mang lại hiệu quả kinh tế vượt trội, tiết kiệm tối đa nhiên liệu và kéo dài tuổi thọ cho toàn bộ nhà máy. Một chiếc bẫy hơi hoạt động chính xác chính là chìa khóa để tối ưu năng suất và bảo vệ lợi nhuận của doanh nghiệp.
