Van phân phối khí nén: Giải pháp điều khiển hướng dòng khí tối ưu cho hệ thống tự động hóa

Trong thế giới sản xuất công nghiệp, sự trơn tru của dây chuyền tự động phụ thuộc vào từng chi tiết nhỏ nhất. Đã bao giờ bạn gặp tình trạng xi lanh làm việc không đúng chu trình, van chuyển hướng phản hồi chậm khiến năng suất sụt giảm, hay hệ thống tiêu hao lượng khí nén lớn bất thường mà không rõ nguyên nhân? Đây là những "cơn đau đầu" thường trực đối với các kỹ sư bảo trì. Phần lớn các sự cố này đều xuất phát từ việc lựa chọn hoặc vận hành van phân phối khí nén không đúng kỹ thuật. Việc nắm vững cách thức hoạt động và lựa chọn loại van phù hợp chính là chìa khóa để tối ưu hóa hiệu suất và nâng cao tuổi thọ cho toàn bộ hệ thống khí nén của bạn.

Van phân phối khí nén có vai trò gì trong hệ thống tự động hóa?

Trong hầu hết các hệ thống khí nén hiện đại, van khí nén đóng vai trò là "bộ não" điều khiển hướng dòng khí. Thiết bị này không chỉ đơn thuần là đóng mở, mà nó quyết định chính xác thời điểm và hướng đi của dòng khí để kích hoạt các cơ cấu chấp hành như xi lanh, động cơ khí hoặc các bộ kẹp.

Khi hệ thống vận hành, một chiếc van chất lượng giúp đảm bảo chu kỳ chuyển động của xi lanh diễn ra dứt khoát, giảm thiểu tối đa độ trễ. Ngược lại, nếu sử dụng sai loại hoặc thiết bị bị rò rỉ, hệ thống không chỉ làm việc kém hiệu quả mà còn gây lãng phí năng lượng lớn, dẫn đến tăng chi phí vận hành đáng kể. Hiểu và làm chủ thiết bị này là cách tốt nhất để doanh nghiệp kiểm soát sự ổn định của dây chuyền sản xuất trong thời gian dài.

Van điều hướng khí nén là gì?

Van điều hướng khí nén là thiết bị điều khiển hướng dòng khí nén đến các cổng làm việc khác nhau nhằm điều khiển xi lanh hoặc các cơ cấu chấp hành trong hệ thống tự động hóa. Có thể ví nó như một "ngã ba đường" thông minh, cho phép dòng khí đi theo lộ trình mong muốn dựa trên tín hiệu điều khiển đầu vào.

Vai trò của nó là cầu nối giữa bộ điều khiển trung tâm (PLC hoặc nút nhấn cơ) và các thiết bị thực thi. Từ các dây chuyền đóng gói thực phẩm, máy ép nhựa đến các cánh tay robot công nghiệp hiện đại, van điều hướng khí nén luôn là thành phần không thể thiếu. Nó đảm bảo rằng mọi chuyển động cơ khí trong nhà máy đều được thực hiện theo đúng kịch bản lập trình, mang lại tính nhất quán và độ tin cậy cao cho quy trình sản xuất.

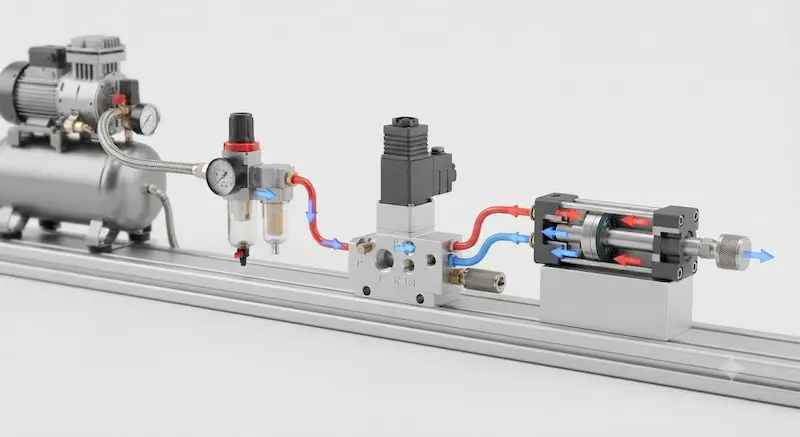

Nguyên lý hoạt động của van phân phối khí nén

Nguyên lý làm việc của van điều hướng khí nén dựa trên việc dịch chuyển con trượt (spool) bên trong thân van. Khi hệ thống cấp nguồn (điện từ, khí nén hoặc tác động cơ học), con trượt sẽ thay đổi vị trí. Quá trình này sẽ mở các cổng cấp khí (P) để dẫn khí đến cổng làm việc (A hoặc B), đồng thời mở cổng xả (R hoặc S) để đẩy khí dư ra ngoài.

Ví dụ, với van 5/2, ở trạng thái tĩnh, khí nén được dẫn đến cổng A. Khi nhận tín hiệu, con trượt dịch chuyển sang vị trí mới, ngắt cổng A và chuyển sang dẫn khí đến cổng B, khiến xi lanh đổi hướng chuyển động. Chu trình này diễn ra tuần hoàn, ổn định và có thể đạt tốc độ đóng mở cực cao, tùy thuộc vào chất lượng của cuộn coil và thiết kế cơ khí của van.

Cấu tạo của van điều hướng khí nén

Một thiết bị van điều hướng khí nén đạt chuẩn thường bao gồm các bộ phận chính được thiết kế tỉ mỉ:

• Thân van: Thường làm bằng hợp kim nhôm hoặc thép không gỉ, chịu áp suất cao và chống ăn mòn.

• Con trượt (Spool): Là trái tim của van, thực hiện nhiệm vụ chuyển hướng dòng khí.

• Cuộn coil điện từ: Nhận tín hiệu điện từ PLC để tạo lực từ trường kéo lõi van.

• Lò xo hồi: Giúp van trở về trạng thái ban đầu khi ngắt tín hiệu.

• Gioăng làm kín: Thành phần quan trọng ngăn chặn rò rỉ khí nén giữa các cổng.

• Cổng khí P, A, B, R, S: Các cổng kết nối tiêu chuẩn để dẫn khí cấp, dẫn khí công tác và xả khí.

Mọi bộ phận đều phải đảm bảo độ khít tuyệt đối để ngăn ngừa tình trạng thất thoát lưu lượng, điều mà các dòng van chất lượng cao luôn ưu tiên hàng đầu.

Phân loại van phân phối khí nén

Tùy vào nhu cầu vận hành, người ta phân loại van điều hướng khí nén theo ba tiêu chí chính:

• Theo số cửa và số vị trí: Van 2/2 (đóng/mở đơn giản), 3/2 (cho xi lanh đơn), 5/2 (cho xi lanh kép) và 5/3 (cho hệ thống phức tạp cần dừng xi lanh ở vị trí giữa).

• Theo phương thức điều khiển: Van điện từ (sử dụng coil điện), van cơ khí (nút nhấn, con lăn), van tay gạt (thao tác trực tiếp) hoặc van điều khiển khí nén (dùng tín hiệu khí nén nhỏ hơn để kích hoạt van lớn).

• Theo kiểu lắp đặt: Có thể lắp đơn lẻ trên đường ống, lắp trên các đế van (sub-base) hoặc lắp theo dạng khối (manifold) để tiết kiệm không gian và dễ dàng đi dây hệ thống.

Các thông số kỹ thuật quan trọng

Khi lựa chọn thiết bị, bạn cần đặc biệt lưu ý các thông số kỹ thuật để đảm bảo tính tương thích:

• Kích thước cổng: Quyết định lưu lượng khí đi qua (thường từ M5 đến G1/2).

• Điện áp: Đảm bảo phù hợp với bộ nguồn (phổ biến nhất là 24VDC, 220VAC).

• Áp suất làm việc: Dải áp lực mà van chịu được mà không bị rò rỉ.

• Lưu lượng: Khả năng đáp ứng tốc độ cho xi lanh.

• Thời gian đáp ứng: Tốc độ phản hồi của van.

• Cấp bảo vệ IP: Khả năng chống bụi và nước, đặc biệt quan trọng trong môi trường công nghiệp.

Việc chọn đúng các thông số này không chỉ giúp van hoạt động bền bỉ mà còn giúp tiết kiệm đáng kể chi phí điện năng do không phải vận hành quá tải.

Bảng so sánh các loại van điều hướng khí nén

Tại sao cần chọn đúng van phân phối khí nén?

Lựa chọn sai van điều hướng khí nén là nguyên nhân hàng đầu dẫn đến sự cố hệ thống. Nếu chọn van có lưu lượng quá nhỏ, tốc độ xi lanh sẽ rất chậm, làm giảm năng suất. Nếu chọn sai điện áp hoặc loại van không chịu được áp suất vận hành, cuộn coil có thể bị cháy, gây gián đoạn sản xuất đột ngột. Ngoài ra, việc dùng sai loại van cho xi lanh cũng gây ra hiện tượng thất thoát khí nén, làm tăng áp lực cho máy nén và đẩy chi phí bảo trì lên cao.

Ứng dụng thực tế

Van khí nén hiện diện trong mọi ngóc ngách của nền công nghiệp hiện đại:

• Dây chuyền tự động: Điều khiển robot gắp, máy đóng gói, máy dán nhãn.

• Công nghiệp cơ khí: Sử dụng trong máy ép, máy CNC, thiết bị gá kẹp.

• Ngành sản xuất thực phẩm/dược phẩm: Nơi đòi hỏi các dòng van có độ kín cao, sạch sẽ và an toàn.

Bất cứ nơi nào cần chuyển động chính xác từ khí nén, đó là nơi van điều hướng khí nén thể hiện giá trị của mình.

Những sai lầm thường gặp khi sử dụng

• Chọn sai số cửa/vị trí: Khiến xi lanh không thể di chuyển hoặc di chuyển không đúng hành trình.

• Không lắp bộ lọc khí: Bụi bẩn và hơi nước trong khí nén sẽ làm hỏng gioăng làm kín bên trong van.

• Lắp sai chiều cổng khí: Dẫn đến áp suất không ổn định hoặc van không hoạt động.

• Bỏ qua bảo trì: Để lâu ngày dẫn đến tình trạng kẹt con trượt do bụi bẩn tích tụ.

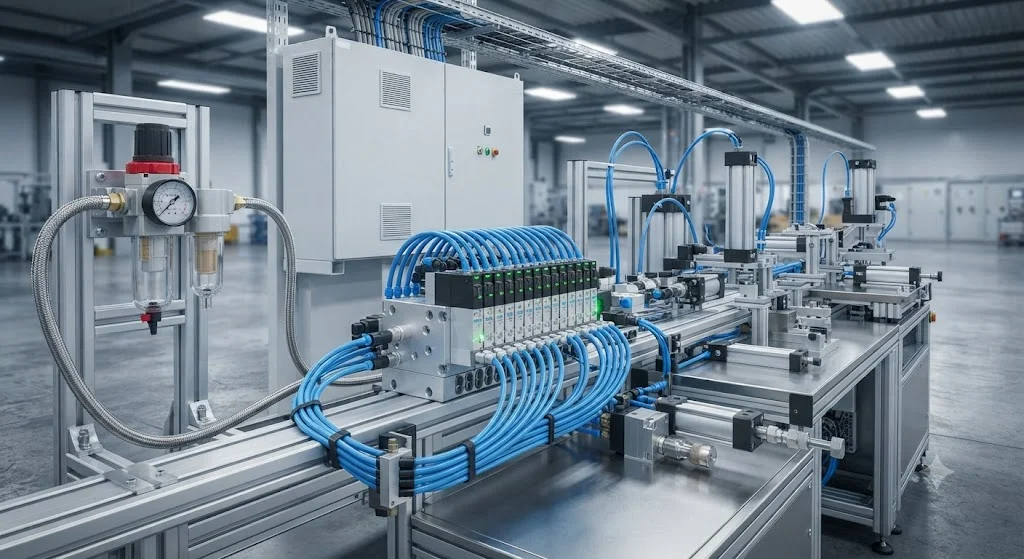

Hướng dẫn lựa chọn và bảo trì

Để hệ thống luôn trong trạng thái tốt nhất:

1. Lựa chọn: Xác định rõ tải của xi lanh, điện áp điều khiển và môi trường làm việc để chọn model tương thích.

2. Lắp đặt: Luôn lắp bộ lọc khí nén trước van. Đảm bảo các kết nối ren được quấn băng tan đúng kỹ thuật.

3. Bảo trì: Vệ sinh định kỳ, kiểm tra độ kín của gioăng và tình trạng của cuộn coil mỗi khi có dấu hiệu bất thường.

FAQ: Câu hỏi thường gặp

Van phân phối khí nén dùng để làm gì?

Thiết bị này dùng để điều hướng dòng khí nén đến các thiết bị chấp hành, từ đó điều khiển các cơ cấu máy móc trong dây chuyền sản xuất tự động.

Van 3/2 và van 5/2 khác nhau như thế nào?

Van 3/2 dùng cho xi lanh đơn (đẩy bằng khí, hồi bằng lò xo), trong khi van 5/2 dùng cho xi lanh kép (điều khiển cả hai chiều tiến/lùi bằng khí nén).

Có thể thay thế van của hãng khác không?

Có thể, miễn là các thông số kỹ thuật (lưu lượng, điện áp, kiểu lắp) tương đương và tương thích với hệ thống hiện tại.

Kết luận

Van phân phối khí nén là trái tim của mọi hệ thống tự động hóa khí nén. Hiểu rõ cấu tạo, nguyên lý và lựa chọn đúng thiết bị không chỉ giúp doanh nghiệp vận hành trơn tru mà còn là chiến lược thông minh để giảm chi phí bảo trì và nâng cao tuổi thọ máy móc. Đừng để một chiếc van nhỏ làm gián đoạn cả một dây chuyền sản xuất lớn.

Sự ổn định của hệ thống không phải là điều ngẫu nhiên, mà là kết quả của việc lựa chọn linh kiện chất lượng, lắp đặt đúng kỹ thuật và bảo trì định kỳ một cách nghiêm túc. Những sai lầm trong việc bỏ qua bộ lọc khí hay sử dụng sai điện áp điều khiển thường dẫn đến những thiệt hại "âm thầm" nhưng dai dẳng về cả chi phí lẫn thời gian dừng máy. Do đó, hãy coi việc đầu tư vào hệ thống van chất lượng là khoản đầu tư cho sự bền vững của doanh nghiệp, giúp bạn tránh xa những rủi ro kỹ thuật đáng tiếc.
