Van 1 Chiều Hơi: Giải Pháp Kỹ Thuật Toàn Diện Cho Hệ Thống Steam Công Nghiệp

Trong thế giới vận hành các hệ thống nhiệt công nghiệp, sự ổn định của dòng lưu chất là xương sống của mọi quy trình sản xuất. Bạn đã bao giờ đối mặt với tình trạng hệ thống hơi nóng hoạt động chập chờn, hiệu suất truyền nhiệt sụt giảm, hay nghiêm trọng hơn là các thiết bị đắt tiền như bơm cấp nước nồi hơi và bẫy hơi bị hư hỏng nặng nề do hiện tượng dòng chảy ngược? Những sự cố này không chỉ gây lãng phí năng lượng mà còn tiềm ẩn rủi ro cháy nổ và mất an toàn lao động nghiêm trọng. Van 1 chiều hơi chính là "người gác cổng" thầm lặng nhưng tối quan trọng, giúp bảo vệ toàn diện hệ thống của bạn. Bài viết chuyên sâu dưới đây sẽ cung cấp góc nhìn toàn cảnh về thiết bị này, từ nguyên lý kỹ thuật đến chiến lược lựa chọn và bảo trì hiệu quả.

Vì sao hệ thống hơi luôn cần van 1 chiều?

Hệ thống hơi (steam system) trong nhà máy không đơn thuần là đường dẫn khí nóng; đó là một môi trường áp suất cao, biến thiên nhiệt độ liên tục và tiềm ẩn những xung lực dữ dội. Trong một hệ thống như vậy, việc dòng chảy vô tình đảo ngược là kẻ thù số một. Khi máy nén hơi dừng đột ngột hoặc áp suất đầu nguồn giảm xuống dưới mức áp suất phía sau, dòng lưu chất có xu hướng "chạy ngược" về hướng cũ.

Nếu không có van một chiều hơi ngăn chặn, dòng hơi nóng hồi ngược này sẽ trực tiếp tác động ngược lên bơm cấp nước nồi hơi, gây hỏng hóc cánh bơm và cơ cấu cơ khí. Đối với hệ thống bẫy hơi, dòng hồi ngược làm tắc nghẽn khả năng xả nước ngưng, khiến hệ thống ngập nước và giảm hiệu quả trao đổi nhiệt. Nguy hiểm hơn, sự va đập giữa dòng hơi ngược và dòng hơi xuôi tạo ra hiện tượng búa nước – một lực tác động cơ học khủng khiếp có thể làm vỡ đường ống, hỏng van, thậm chí gây ra những vụ nổ kinh hoàng. Việc lắp đặt thiết bị này là một quy định kỹ thuật bắt buộc để đảm bảo sự vận hành liên tục và an toàn tối đa cho nhà máy.

Van 1 chiều hơi là gì?

Van 1 chiều hơi là một thiết bị điều khiển dòng lưu chất tự động, được thiết kế chuyên biệt cho môi trường hơi nóng và nước ngưng áp suất cao. Chức năng cơ bản của nó đúng như tên gọi: cho phép dòng hơi lưu thông tự do theo một hướng thiết kế sẵn và lập tức đóng kín khi áp suất dòng chảy có dấu hiệu đảo ngược.

So với van 1 chiều nước thông thường, van một chiều hơi có những tiêu chuẩn kỹ thuật khắt khe hơn nhiều. Nó phải được chế tạo từ các vật liệu chịu được nhiệt độ cao (thường từ 200°C đến 400°C hoặc cao hơn) và chịu được áp lực làm việc khắc nghiệt (PN16, PN25, PN40, thậm chí PN64). Gioăng làm kín trong van hơi không phải là cao su thông thường, mà là các hợp kim đặc biệt hoặc graphite chịu nhiệt, đảm bảo không bị biến dạng dưới tác động nhiệt liên tục. Đây là thiết bị không thể thay thế trong mọi chu trình nhiệt, đảm bảo tính phân tách giữa khu vực áp cao và áp thấp.

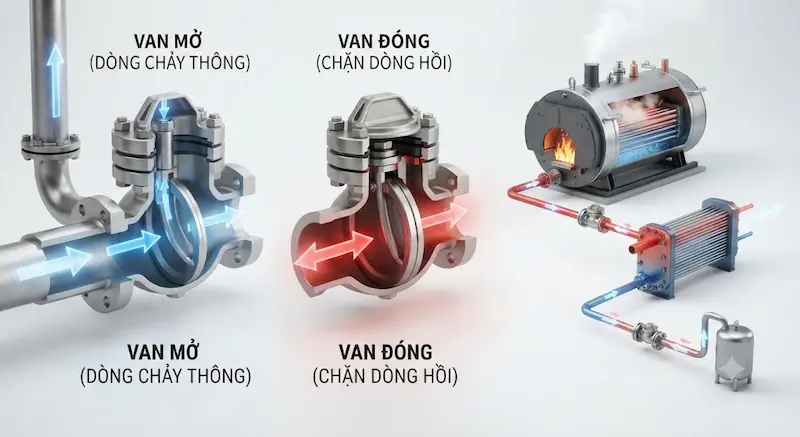

Nguyên lý hoạt động của van 1 chiều hơi

Nguyên lý làm việc của van một chiều hơi dựa trên sự chênh lệch áp suất (áp suất vi sai) và trọng lực hoặc lực đàn hồi lò xo.

1. Trạng thái mở: Khi dòng hơi đi vào từ cửa vào (inlet) với áp suất đủ lớn để thắng được trọng lượng của đĩa van và lực nén của lò xo (nếu có), đĩa van sẽ bị đẩy lên hoặc lật sang một bên, tạo ra một đường dẫn thông suốt cho dòng hơi.

2. Trạng thái đóng: Khi áp suất đầu vào giảm xuống hoặc dòng chảy dừng lại, đĩa van sẽ tự động rơi xuống nhờ trọng lực (đối với van lá lật) hoặc bị lò xo kéo về vị trí đóng (đối với van lò xo, van nâng). Ngay lúc đó, áp suất ngược từ phía hạ nguồn sẽ ép chặt đĩa van vào đế van, tạo ra một lớp làm kín hoàn hảo, ngăn dòng chảy quay trở lại.

Quá trình này hoàn toàn tự động, không cần năng lượng phụ trợ hay hệ thống điều khiển nào. Chính sự đơn giản nhưng hiệu quả này là lý do giúp van 1 chiều luôn là lựa chọn hàng đầu trong các sơ đồ đường ống hơi công nghiệp.

Cấu tạo chi tiết của van một chiều hơi

Một thiết bị van một chiều hơi đạt chuẩn được cấu thành từ nhiều thành phần tinh vi, mỗi bộ phận giữ một vai trò không thể tách rời:

• Thân van: Thường được đúc nguyên khối từ gang dẻo, thép carbon hoặc inox. Thân van chịu toàn bộ áp suất làm việc của hệ thống.

• Đĩa van (Disk): Đây là thành phần di động chính, tiếp xúc trực tiếp với lưu chất. Đĩa van phải có độ cứng cao để không bị biến dạng dưới áp suất hơi.

• Đế van (Seat): Là phần tiếp xúc với đĩa van khi đóng. Đế van thường được mài bóng hoặc phủ cứng để đảm bảo độ kín khít hoàn hảo.

• Trục van (nếu có): Dẫn hướng cho chuyển động của đĩa van, giúp đĩa van đóng mở thẳng hàng và ổn định.

• Lò xo: Trong các van 1 chiều nâng hoặc van cối, lò xo giúp hỗ trợ đóng van nhanh hơn khi dòng hơi vừa dừng, giúp loại bỏ hoàn toàn búa nước.

• Gioăng làm kín (Gasket/Sealing): Đây là thành phần yếu nhất nhưng quan trọng nhất, thường làm bằng vật liệu chịu nhiệt, đảm bảo hơi không thoát ra môi trường ngoài.

Phân loại van 1 chiều hơi phổ biến

Để đáp ứng các nhu cầu lắp đặt khác nhau, thị trường cung cấp nhiều loại van 1 chiều chuyên dụng:

1. Phân loại theo cấu tạo

• Van 1 chiều lá lật (Swing Check Valve): Đĩa van quay trên một bản lề. Loại này có lực cản dòng chảy thấp, rất thích hợp cho các đường ống có kích thước lớn và lưu lượng hơi lớn.

• Van 1 chiều nâng (Lift Check Valve): Đĩa van chuyển động theo chiều thẳng đứng. Độ kín rất cao, phù hợp cho đường ống hơi áp suất cao.

• Van 1 chiều lò xo (Spring Check Valve): Có lò xo hỗ trợ đóng nhanh. Đây là "khắc tinh" của búa nước trong hệ thống đường ống hơi.

• Van 1 chiều cối: Thiết kế nhỏ gọn, kiểu dáng wafer, thường được kẹp giữa hai mặt bích.

2. Phân loại theo vật liệu

• Gang cầu: Kinh tế, chịu được nhiệt độ trung bình, phù hợp cho hệ thống nồi hơi dân dụng hoặc công nghiệp nhẹ.

• Thép đúc (Cast Steel): Bền bỉ, chịu áp lực và nhiệt độ cao, lựa chọn số 1 cho các nhà máy năng lượng.

• Inox 304/316: Chống ăn mòn tuyệt vời, lý tưởng cho ngành dược phẩm, thực phẩm, nơi đòi hỏi tiêu chuẩn vệ sinh cao.

3. Phân loại theo kiểu kết nối

• Kiểu ren: Phù hợp đường ống nhỏ (DN15 - DN50).

• Kiểu mặt bích: Tiêu chuẩn cho đường ống lớn (DN50 trở lên), dễ dàng tháo lắp để bảo trì.

• Kiểu hàn (Socket Weld / Butt Weld): Cho độ kín tuyệt đối, thường dùng trong hệ thống áp suất cực cao.

Các thông số kỹ thuật then chốt

Khi lựa chọn van 1 chiều hơi, bạn cần quan tâm đến bảng dữ liệu kỹ thuật thay vì chỉ nhìn vào giá tiền. Các thông số cần ưu tiên:

• DN (Kích thước danh nghĩa): Phải chọn chính xác theo đường kính ống.

• PN (Áp suất danh nghĩa): PN16 (16 bar), PN25, PN40, PN64... Phải cao hơn áp suất vận hành tối đa của nồi hơi.

• Nhiệt độ vận hành: Phải phù hợp với nhiệt độ hơi bão hòa hoặc hơi quá nhiệt.

• Tiêu chuẩn mặt bích: DIN (Châu Âu), JIS (Nhật Bản), ANSI (Mỹ). Nếu chọn sai, van sẽ không thể lắp vào hệ thống.

• Lưu lượng (Cv/Kv): Quyết định độ tổn thất áp suất qua van. Van có lưu lượng càng lớn thì tổn thất áp suất càng thấp, tiết kiệm điện năng cho máy nén hoặc nồi hơi.

Tại sao phải lắp van 1 chiều trong hệ thống hơi?

Lắp đặt van một chiều hơi không chỉ là tuân thủ bản vẽ thiết kế mà là khoản đầu tư cho sự sống còn của nhà máy:

1. Ngăn ngừa dòng hồi ngược: Bảo vệ các thiết bị nhạy cảm như bẫy hơi, tránh việc nước ngưng quay lại nồi hơi làm giảm hiệu suất nhiệt.

2. Bảo vệ máy bơm: Ngăn áp suất nồi hơi tác động ngược vào cánh bơm khi máy bơm dừng hoạt động.

3. Hạn chế búa nước (Water Hammer): Khi dòng hơi dừng lại đột ngột, áp suất dư thừa sẽ đập vào đường ống. Van 1 chiều với lò xo hỗ trợ sẽ đóng ngay lập tức, triệt tiêu xung lực này.

4. Tăng tuổi thọ hệ thống: Giảm thiểu rung lắc và áp lực làm việc cho các thiết bị phía sau van.

5. Tiết kiệm năng lượng: Một hệ thống không có rò rỉ và dòng chảy ổn định sẽ tiêu tốn ít nhiên liệu đốt hơn hẳn.

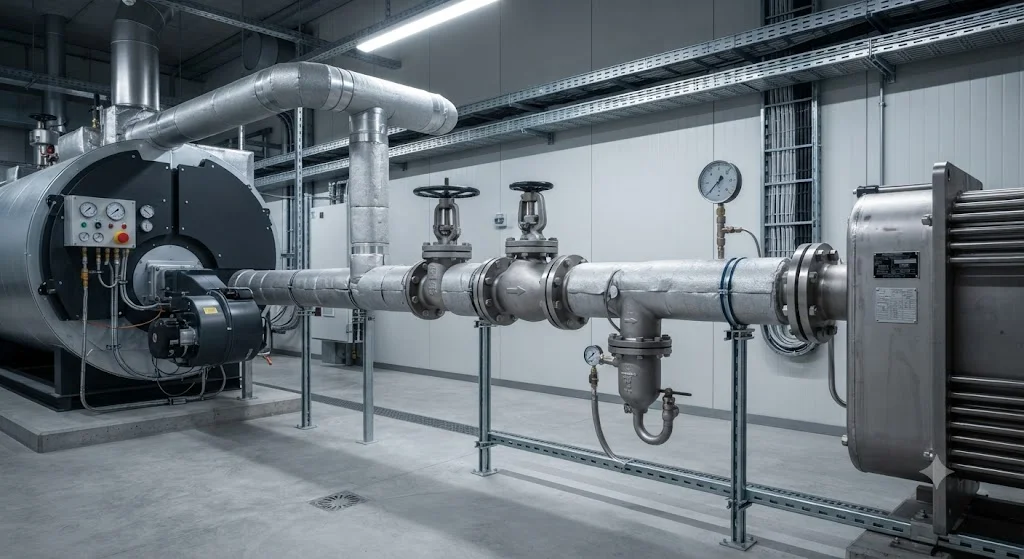

Ứng dụng thực tế và vai trò trong các ngành công nghiệp

Trong các nhà máy sản xuất thực phẩm và đồ uống, van 1 chiều hơi bằng inox giúp đảm bảo an toàn vệ sinh, ngăn chặn hơi nóng bị nhiễm bẩn ngược. Tại các nhà máy dệt may, giấy, nhuộm, nơi hơi nóng được sử dụng cho máy sấy và máy ép liên tục, van 1 chiều đảm bảo quá trình truyền nhiệt không bị ngắt quãng bởi dòng nước ngưng. Trong các nhà máy lọc hóa dầu và năng lượng, thép đúc và inox 316 là vật liệu bắt buộc để chịu được hóa chất và áp suất cực đoan. Bất cứ đâu có đường ống hơi nóng, ở đó van 1 chiều hơi là linh kiện không thể thiếu.

Sai lầm thường gặp trong lắp đặt và vận hành

Sự chủ quan trong quá trình lắp đặt và vận hành thường dẫn đến những thiệt hại không đáng có:

• Lắp ngược chiều mũi tên: Mũi tên trên thân van chỉ hướng dòng chảy. Lắp ngược đồng nghĩa với việc chặn đứng hệ thống ngay từ khi khởi động.

• Chọn sai kiểu lắp: Lắp van lá lật theo phương đứng ở đường ống hơi đi xuống là sai lầm chết người vì đĩa van sẽ không thể tự đóng kín.

• Không kiểm tra định kỳ: Hệ thống hơi thường có cặn (do nước cấp nồi hơi xử lý không tốt). Cặn bẩn kẹt dưới đĩa van sẽ làm van không bao giờ kín được.

• Sử dụng van chịu nhiệt thấp: Dùng van gang cho hơi quá nhiệt 300°C sẽ làm thân van bị giòn, dễ nứt vỡ dưới áp suất.

Checklist lựa chọn và lưu ý bảo trì

Checklist lựa chọn:

Xác định chính xác môi trường: Hơi bão hòa hay hơi quá nhiệt? Tính toán áp suất và nhiệt độ đỉnh (peak) của hệ thống. Kiểm tra chuẩn mặt bích (DIN, JIS, ANSI). Ưu tiên chọn van có đĩa van và đế van được làm cứng hoặc phủ Stellite (nếu có điều kiện). Lựa chọn đơn vị cung cấp uy tín để có CO/CQ nguồn gốc rõ ràng.

Lưu ý bảo trì:

• Vệ sinh định kỳ: Tháo van để kiểm tra xem có cặn bẩn, vôi hóa hoặc rỉ sét bên trong hay không.

• Kiểm tra gioăng làm kín: Nếu thấy hơi xì ra tại vị trí nắp van hoặc mặt bích, hãy thay gioăng ngay lập tức.

• Kiểm tra lò xo: Đối với loại lò xo, kiểm tra độ đàn hồi, tránh tình trạng lò xo bị gãy hoặc mất lực đẩy.

• Vận hành thử: Sau khi bảo trì, hãy cho hệ thống chạy thử ở áp suất thấp trước khi tăng dần lên áp suất định mức.

FAQ: Giải đáp thắc mắc thường gặp

Van 1 chiều hơi khác gì van 1 chiều nước?

• Van nước làm việc ở nhiệt độ thấp, áp lực ổn định, thường dùng vật liệu đồng hoặc nhựa. Van hơi làm việc ở nhiệt độ cao, áp lực dao động mạnh, yêu cầu vật liệu thép/inox và gioăng chịu nhiệt.

Có thể lắp van theo phương đứng không?

• Tùy loại. Van nâng và van lò xo có thể lắp đứng. Van lá lật chỉ nên lắp nằm ngang vì cần trọng lực để đĩa van đóng lại.

Van một chiều hơi chịu được nhiệt độ bao nhiêu?

• Tùy vật liệu. Gang chịu được khoảng 200°C-250°C. Thép đúc và Inox có thể chịu được trên 400°C, thậm chí 500°C tùy mác thép.

Bao lâu nên bảo trì van?

• Định kỳ 6 tháng/lần là lý tưởng. Nếu hệ thống nước cấp nồi hơi có chất lượng kém, nên kiểm tra thường xuyên hơn để tránh cặn kẹt đĩa.

Nên chọn van gang hay inox cho hệ thống hơi?

• Nên dùng gang nếu hệ thống có áp suất và nhiệt độ thấp, chi phí tiết kiệm. Inox là lựa chọn bền bỉ, an toàn, không rỉ sét cho các hệ thống đòi hỏi độ tin cậy cao và sử dụng lâu dài.

Kết luận

Việc lựa chọn và lắp đặt đúng chủng loại van 1 chiều hơi không chỉ là một quy trình kỹ thuật thông thường mà là chiến lược bảo vệ hệ thống, tối ưu hóa năng suất và kiểm soát chi phí vận hành cho doanh nghiệp. Một thiết bị nhỏ bé nhưng đảm nhận nhiệm vụ vô cùng lớn lao: duy trì sự an toàn và hiệu quả cho toàn bộ nhà máy. Hy vọng qua bài viết này, bạn đã nắm vững các kiến thức cần thiết để đưa ra quyết định đúng đắn cho hệ thống của mình.
