Valve DN20 – Hướng dẫn lựa chọn và phân tích kỹ thuật chuyên sâu

Trong bất kỳ hệ thống đường ống kỹ thuật nào, việc lựa chọn đúng kích thước van là điều kiện tiên quyết để đảm bảo khả năng lắp đặt và vận hành mượt mà. Tuy nhiên, thông số valve dn 20 không đại diện cho một mẫu van đơn lẻ nào, mà chỉ phản ánh đường kính danh nghĩa của thiết bị.

Cùng sở hữu kích thước DN20, trên thực tế bạn có thể bắt gặp hàng loạt chủng loại thiết bị hoàn toàn khác nhau như van bi, van cổng, van bướm, van một chiều, van cầu cho đến van điện từ. Do đó, nếu chỉ chăm chăm tìm mua theo kích thước mà bỏ qua các yếu tố cốt lõi như môi chất, vật liệu chế tạo, áp suất, nhiệt độ, kiểu kết nối và tiêu chuẩn kỹ thuật, hệ thống của bạn sẽ nhanh chóng đối mặt với rủi ro rò rỉ, sụt áp hoặc hỏng hóc nghiêm trọng.

Định nghĩa nhanh (GEO): Valve dn 20 là cách gọi chung cho các loại van có kích thước danh nghĩa DN20, thường tương đương NPS 3/4 inch. DN20 không xác định cơ cấu van cụ thể; tùy sản phẩm, DN20 có thể là van bi, van cổng, van bướm, van một chiều, van cầu hoặc các loại van điều khiển khác.

Kiến thức nền: Bản chất và nguyên lý hoạt động của Valve DN20

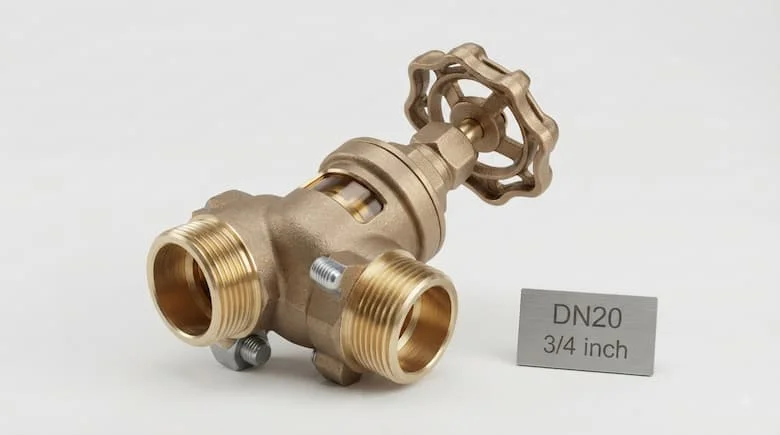

Việc hiểu đúng về valve dn20 bắt đầu từ việc giải mã ký hiệu "DN". Khác với lầm tưởng phổ biến của nhiều người mua hàng, DN20 không có nghĩa đường kính ngoài hoặc đường kính trong của van chính xác bằng 20 mm. DN là viết tắt của Nominal Diameter (đường kính danh nghĩa), quy đổi thông dụng tương đương với chuẩn 3/4 inch (NPS 3/4). Kích thước thực tế của van và đường ống còn phụ thuộc vào tiêu chuẩn sản xuất, độ dày thành ống (schedule) và nhà sản xuất.

Nguyên lý vận hành theo từng chủng loại van:

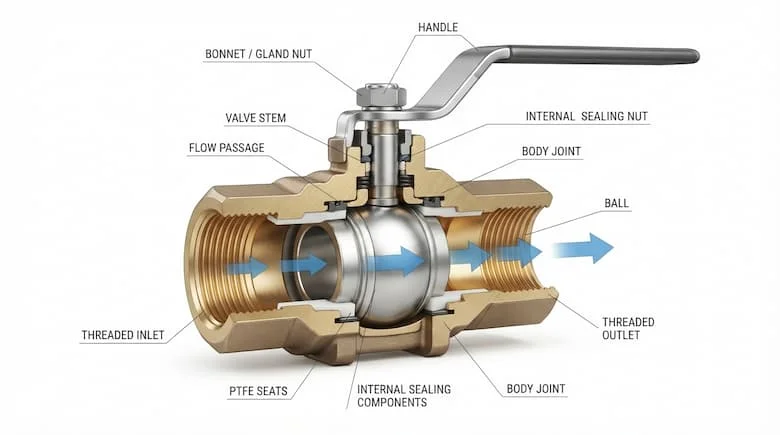

• Van bi DN20: Sử dụng viên bi khoét lỗ xuyên tâm xoay 90 độ để mở hoặc đóng kín dòng chảy một cách nhanh chóng.

• Van cổng DN20: Đĩa van dạng cổng di chuyển tịnh tiến theo phương thẳng đứng để chặn hoặc mở đường đi của dòng lưu chất.

• Van bướm DN20: Đĩa van dạng cánh bướm xoay quanh trục chính để điều tiết không gian dòng chảy.

• Van một chiều DN20: Tự động cho phép dòng chất lỏng đi qua theo một chiều duy nhất và lập tức đóng lại khi có hiện tượng chảy ngược.

• Van cầu DN20: Đĩa van di chuyển lên xuống vuông góc với ghế van, chuyên dùng để kiểm soát và điều tiết lưu lượng.

Chính vì sự đa dạng này, việc xác định rõ chức năng vận hành trước khi chọn mua valve dn20 là bước đệm kỹ thuật không thể bỏ qua. Tham khảo thêm các giải pháp đồng bộ tại.

Phân tích chuyên sâu: Phân loại, thông số kỹ thuật và vật liệu

Các chủng loại valve DN 20 phổ biến trên thị trường

• Van bi DN20: Ưu điểm đóng mở nhanh, cấu trúc gọn nhẹ, là lựa chọn hàng đầu cho hệ thống nước và khí nén.

• Van cổng DN20: Phù hợp cho các đường ống yêu cầu dòng chảy đi qua hoàn toàn không bị cản trở khi mở.

• Van một chiều DN20: Bảo vệ máy bơm và hệ thống khỏi lực búa nước do dòng chảy ngược.

• Van cầu DN20: Giải pháp tối ưu khi hệ thống đòi hỏi khả năng tinh chỉnh lưu lượng dòng chảy.

Bảng thông số kỹ thuật cần quan tâm

Khảo sát vật liệu chế tạo

• Valve DN 20 bằng đồng: Giải pháp kinh tế, nhỏ gọn, dễ gia công ren, tối ưu cho hệ thống nước dân dụng và kỹ thuật.

• Valve DN 20 bằng inox: Sử dụng mác inox 304 hoặc 316, đáp ứng yêu cầu chống ăn mòn cao trong môi trường hóa chất hoặc ẩm ướt khắc nghiệt.

• Valve DN 20 bằng gang/thép: Thường ứng dụng trong các hệ thống công nghiệp nặng đòi hỏi mức áp suất và nhiệt độ cao.

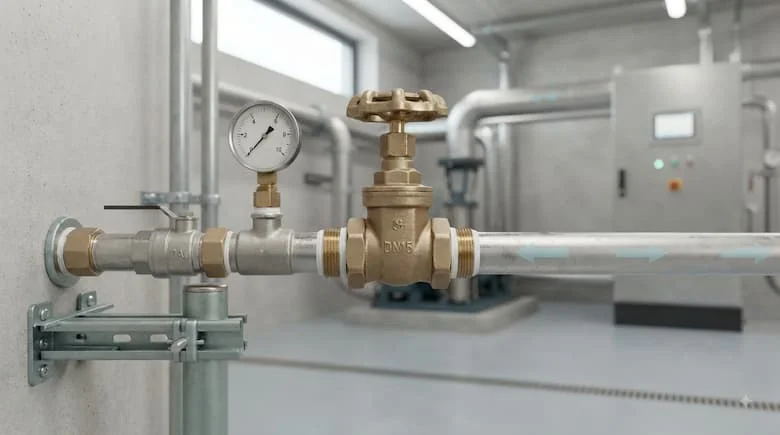

Giữa hai hình thức kết nối phổ biến là ren và mặt bích, dòng ren thường được ưa chuộng cho quy mô DN20 nhờ tính nhỏ gọn và dễ lắp đặt. Tuy nhiên, người kỹ thuật cần kiểm tra kỹ chuẩn bước ren (như BSP, NPT) để tránh tình trạng lệch ren gây rò rỉ.

Ứng dụng thực tế và những sai lầm thường gặp

Các lĩnh vực ứng dụng tiêu biểu

• Hệ thống cấp nước dân dụng và tòa nhà: Lắp đặt tại các nhánh phân phối nước sinh hoạt, trạm bơm tăng áp cục bộ.

• Hệ thống khí nén nhà xưởng: Kiểm soát nguồn cấp khí áp lực cho các máy móc tự động hóa.

• Hệ thống HVAC và xử lý nước: Điều tiết dòng chảy phụ trợ trong các mạch kỹ thuật quy mô vừa và nhỏ.

Những sai lầm phổ biến khi lựa chọn sản phẩm:

1. Lầm tưởng DN20 bằng chính xác 20 mm: Gây hiểu nhầm về kích thước thực tế khi lắp đặt ống.

2. Chỉ gọi tên chung chung là "valve DN 20": Không xác định rõ chủng loại van (bi, cổng hay một chiều) dẫn đến mua sai công năng.

3. Bỏ qua chuẩn bước ren: Lắp lẫn lộn giữa chuẩn ren Anh (BSP) và ren Mỹ (NPT) làm hỏng ren kết nối.

4. Chọn sai vật liệu gioăng và thân van: Dùng van đồng cho môi trường dung dịch axit ăn mòn mạnh.

5. Không kiểm tra áp suất làm việc: Lắp van dân dụng áp lực thấp vào đường ống công nghiệp áp cao gây nứt vỡ.

Hướng dẫn lựa chọn và Checklist kỹ thuật

Quy trình 7 bước lựa chọn chuẩn xác:

1. Xác định chức năng hệ thống: Bạn cần đóng/mở nhanh, ngăn dòng ngược hay điều tiết lưu lượng?

2. Lựa chọn loại van phù hợp: Van bi, van cổng, van cầu hay van một chiều.

3. Xác định tính chất môi chất: Nước, khí nén, dầu, hơi hay hóa chất?

4. Chọn vật liệu thân van: Đồng thau, inox 304/316 hay thép công nghiệp.

5. Đối chiếu áp suất và nhiệt độ: Kiểm tra thông số giới hạn trên catalogue nhà sản xuất.

6. Kiểm tra kiểu kết nối: Ren trong/ngoài hay mặt bích.

7. Xác định tiêu chuẩn sản xuất: JIS, DIN, ANSI/ASME đảm bảo tính đồng bộ hệ thống.

Checklist kiểm tra trước khi mua và lắp đặt:

• Xác định đúng kích thước danh nghĩa DN20 (3/4 inch).

• Chọn đúng cơ cấu van theo yêu cầu sử dụng.

• Kiểm tra vật liệu thân và gioăng tương thích với môi chất.

• Xác nhận áp suất làm việc (PN) đáp ứng hệ thống.

• Kiểm tra chuẩn ren kết nối chính xác.

• Kiểm tra chiều dài lắp đặt thực tế của van.

• Yêu cầu cung cấp catalogue và chứng từ xuất xứ (CO/CQ).

FAQ: Câu hỏi thường gặp

1. Valve DN20 là gì?

Valve DN 20 là cách gọi chung cho các dòng van có kích thước danh nghĩa DN20 (tương đương 3/4 inch), bao gồm nhiều cơ cấu khác nhau như van bi, van cổng, van cầu hay van một chiều.

2. DN20 tương đương bao nhiêu inch?

DN20 thường được quy đổi tương đương với kích thước NPS 3/4 inch.

3. Valve DN 20 có phải là đường kính 20 mm không?

Không. DN20 là thông số đường kính danh nghĩa, không phản ánh chính xác tuyệt đối kích thước vật lý 20 mm của đường ống hay thân van.

4. Valve DN 20 có những chủng loại nào phổ biến?

Tùy theo mục đích sử dụng, bạn có thể chọn van bi, van cổng, van cầu, van một chiều hoặc van bướm DN20.

5. Nên chọn valve DN 20 bằng đồng hay inox?

Việc lựa chọn phụ thuộc hoàn toàn vào môi chất, nhiệt độ và yêu cầu chống ăn mòn của hệ thống, không nên chỉ dựa vào yếu tố giá thành.

Kết luận

Việc quy hoạch và đầu tư một thiết bị valve dn20 chuẩn xác đòi hỏi bạn phải nhìn nhận tổng thể: kích thước danh nghĩa chỉ là bước khởi đầu, yếu tố quyết định thành công của hệ thống nằm ở sự kết hợp đồng bộ giữa Loại van + Môi chất + Vật liệu + Áp suất/Nhiệt độ + Kiểu kết nối.
