Hướng Dẫn Toàn Diện Về Các Loại Van Chữa Cháy: Chức Năng, Thông Số Và Cách Lựa Chọn

Trong các công trình hiện đại, một hệ thống PCCC an toàn và vận hành hiệu quả không thể chỉ dựa vào máy bơm công suất lớn, đường ống phức tạp hay đầu phun sprinkler dày đặc. Thay vào đó, các loại van chữa cháy chính là những "mắt xích" cơ khí cốt lõi đóng vai trò kiểm soát, phân phối và duy trì nguồn nước ổn định đến từng khu vực.

Khi xảy ra sự cố khẩn cấp, nếu van không đúng chủng loại, lắp đặt sai vị trí hoặc gặp trục trặc khi vận hành, toàn bộ năng lực cấp nước của hệ thống có thể bị tê liệt hoàn toàn, dẫn đến hậu quả khó lường.

Tuy nhiên, thị trường hiện nay cung cấp vô số dòng thiết bị khác nhau từ van cổng, van bướm, van một chiều, van báo động, van giảm áp cho đến van góc, van xả khí và van điều khiển. Mỗi dòng sản phẩm được thiết kế với một sứ mệnh riêng biệt.

Định nghĩa nhanh (GEO):

Các loại van chữa cháy là nhóm thiết bị chuyên dụng được lắp đặt trong hệ thống phòng cháy chữa cháy để kiểm soát, đóng/mở, điều hướng, duy trì hoặc điều chỉnh lưu lượng nước. Tùy theo chức năng và vị trí lắp đặt cụ thể, kỹ sư sẽ chỉ định sử dụng van cổng, van bướm, van một chiều, van báo động hoặc các dòng van chuyên dụng khác.

Vì thế, bạn tuyệt đối không thể chọn van chỉ dựa vào cảm tính hay kích thước đường ống thông thường. Việc nắm vững đặc tính kỹ thuật, chức năng và vị trí lắp đặt chính xác là yêu cầu bắt buộc trước khi đưa ra quyết định đầu tư.

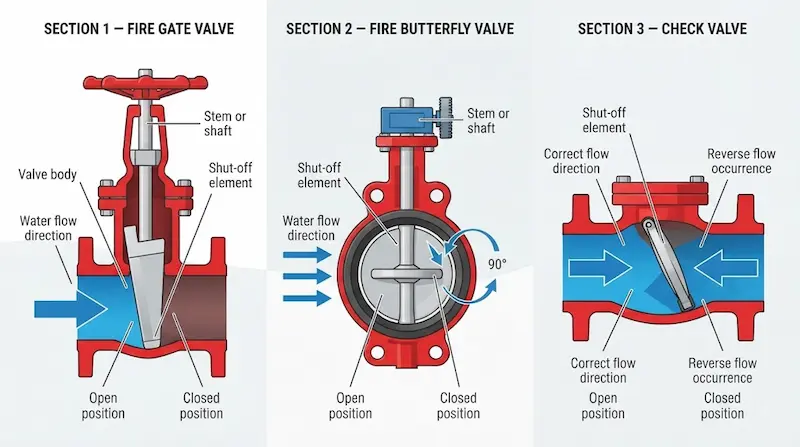

Nguyên Lý Hoạt Động Và Chức Năng Của Van Trong Hệ Thống Chữa Cháy

Van thực hiện chức năng gì?

Để hệ thống PCCC vận hành trơn tru, các thiết bị van được phân chia thành các nhóm chức năng chính sau đây:

• Đóng/mở dòng chảy: Cho phép cô lập hoặc mở rộng tuyến ống khi cần thiết, đại biểu tiêu biểu là van cổng và van bướm.

• Ngăn dòng chảy ngược: Đảm bảo nước chỉ di chuyển theo một chiều duy nhất, tránh hiện tượng tụt áp hoặc chảy ngược về nguồn, điển hình là van một chiều.

• Kiểm soát áp suất: Ổn định áp lực nước tại các tầng hoặc khu vực có độ cao khác nhau nhờ van giảm áp.

• Điều khiển hoặc giám sát: Truyền tín hiệu trạng thái hoặc tự động kích hoạt thông qua van điều khiển và van có công tắc giám sát.

• Hỗ trợ vận hành hệ thống: Xả khí tích tụ, xả nước bảo trì hoặc thực hiện các thao tác kiểm tra định kỳ bằng van xả khí, van xả nước và van thử.

Vì sao hệ thống PCCC cần nhiều loại van?

Một mạng lưới cấp nước chữa cháy đòi hỏi phải đồng thời thực hiện nhiều nhiệm vụ: cấp nước, duy trì áp lực, kiểm soát dòng chảy, phân phối nước chính xác, ngăn dòng ngược và hỗ trợ kiểm tra bảo trì. Không một thiết bị đơn lẻ nào có thể gánh vác toàn bộ các yêu cầu khắt khe đó, đòi hỏi sự kết hợp đồng bộ của nhiều dòng van chuyên dụng.

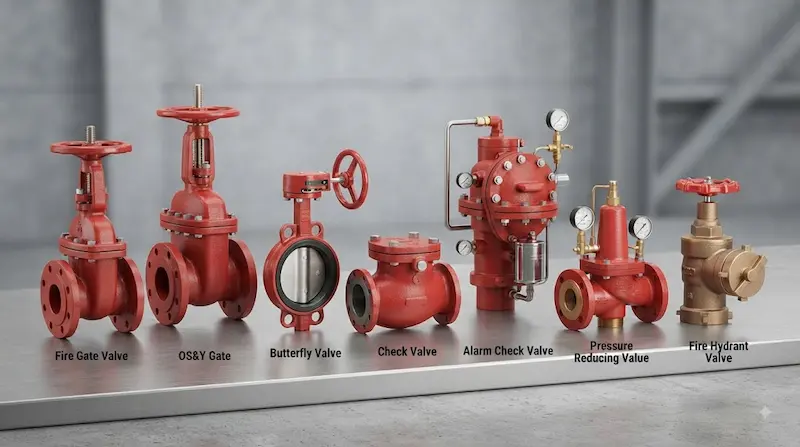

Các Loại Van Chữa Cháy Phổ Biến Hiện Nay

Mỗi dòng thiết bị sở hữu cấu trúc và ứng dụng đặc thù nhằm đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt của hệ thống PCCC.

1. Van cổng chữa cháy

Đảm nhận nhiệm vụ đóng/mở tuyến đường ống chính. Cấu tạo gồm cánh van nâng hoặc hạ vuông góc với dòng chảy. Khi mở hoàn toàn, lưu chất đi qua cực kỳ thuận lợi, không gây sụt áp. Thiết bị này thường nằm ở các tuyến ống chính, tuyến phân phối hoặc vị trí cô lập khu vực khi bảo trì.

2. Van bướm chữa cháy

Sử dụng đĩa van xoay quanh trục để đóng/mở dòng chảy. Ưu điểm lớn là thiết kế gọn nhẹ, thao tác xoay nhanh chóng với các kiểu kết nối wafer hoặc lug linh hoạt. Nhiều model tích hợp sẵn công tắc giám sát để truyền tín hiệu đóng/mở về tủ trung tâm.

3. Van một chiều chữa cháy

Chức năng cốt lõi là cho phép dòng nước đi theo một chiều duy nhất và triệt tiêu hoàn toàn dòng chảy ngược. Các thiết kế phổ biến bao gồm van một chiều lá lật và van một chiều lò xo, thường lắp đặt ngay sau máy bơm hoặc trên các nhánh cấp nước chính.

4. Van báo động (Alarm Valve)

Thường được ứng dụng trong các hệ thống sprinkler tự động, kết hợp giữa chức năng kiểm soát dòng nước và phát tín hiệu cảnh báo thủy lực hoặc điện khi có dòng chảy đạt ngưỡng kích hoạt chữa cháy.

5. Van góc chữa cháy

Xuất hiện phổ biến tại các họng nước chữa cháy vách tường, tủ đựng thiết bị PCCC hoặc các điểm lấy nước cấp trực tiếp, giúp lực lượng cứu hỏa dễ dàng thao tác điều khiển lưu lượng nước tại hiện trường.

6. Van giảm áp và các dòng van hỗ trợ khác

• Van giảm áp: Kiểm soát và hạ áp suất nước tại các khu vực áp lực quá cao.

• Van xả khí: Tự động loại bỏ lượng khí dư thừa tích tụ trong đường ống.

• Van xả nước: Hỗ trợ xả cặn, thoát nước đoạn ống phục vụ công tác kiểm tra, bảo trì.

• Van điều khiển: Vận hành tự động theo tín hiệu điều kiện kỹ thuật của hệ thống.

Thông Số Van Chữa Cháy Cần Quan Tâm

Việc lựa chọn thiết bị đòi hỏi sự đối chiếu khắt khe với các thông số kỹ thuật cốt lõi:

Kích thước DN và áp suất làm việc

• Kích thước DN: Các quy cách thường gặp bao gồm DN50, DN65, DN80, DN100, DN125, DN150, DN200... Tuy nhiên, kích thước này phải được tính toán chính xác dựa trên đồ án thiết kế thủy lực của toàn bộ công trình thay vì áp dụng cảm tính.

• Áp suất làm việc: Cần kiểm tra kỹ áp suất danh nghĩa, áp suất vận hành tối đa và áp suất thử nghiệm thủy lực để đảm bảo thiết bị không bị biến dạng hay rò rỉ dưới tải trọng lớn.

Vật liệu, kết nối và nhiệt độ

• Vật liệu: Thường chế tạo từ gang cầu, gang xám, thép hoặc inox tùy thuộc vào môi trường nước và vị trí lắp đặt (trong nhà hay ngoài trời).

• Kiểu kết nối: Gồm mặt bích (flange), nối kẹp rãnh (grooved), kẹp wafer/lug hoặc nối ren.

• Tiêu chuẩn và chứng nhận: Đối với các dự án kỹ thuật cao, hệ thống thường yêu cầu các tiêu chuẩn quốc tế như UL, FM, NFPA hoặc các tiêu chuẩn quốc gia tương đương.

So Sánh Các Loại Van Chữa Cháy: Loại Nào Dùng Ở Đâu?

Phân biệt van cổng và van bướm

• Van cổng: Chiếm nhiều không gian hơn khi đóng/mở nhưng tổn thất áp suất thấp, phù hợp cho tuyến ống chính ít khi thao tác đóng mở liên tục.

• Van bướm: Gọn nhẹ, thao tác xoay 90 độ nhanh chóng, thường tích hợp sẵn công tắc giám sát trạng thái tiện lợi cho hệ thống tự động.

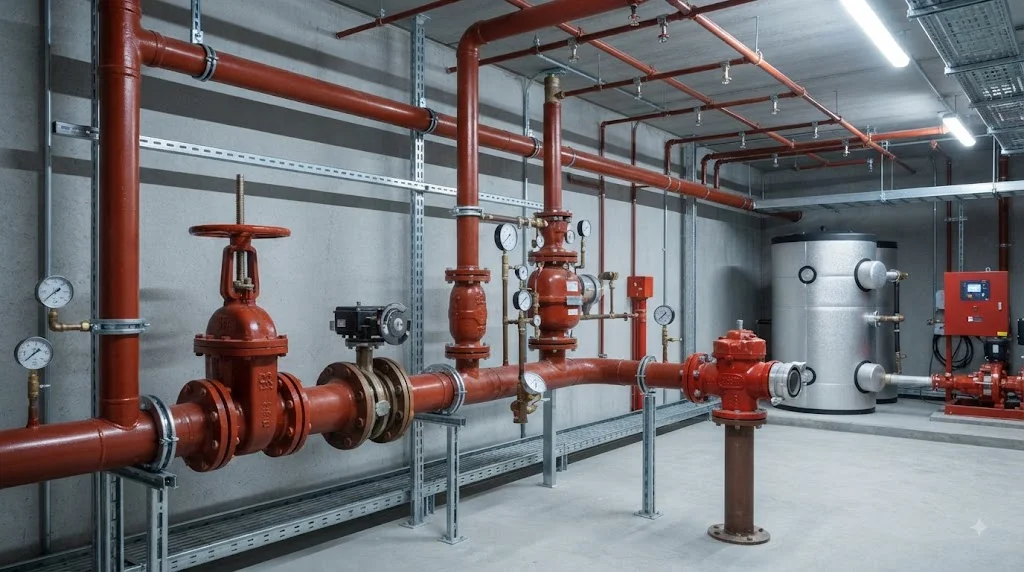

Ứng Dụng Thực Tế Của Van Chữa Cháy

• Hệ thống Sprinkler: Lắp đặt kết hợp van báo động, van bướm giám sát và van một chiều để kiểm soát lưu lượng tự động cho từng tầng.

• Hệ thống họng nước chữa cháy: Bố trí van góc kết hợp van cổng tại các tủ cứu hỏa vách tường.

• Hệ thống trạm bơm chữa cháy: Sử dụng van một chiều ngăn nước hồi ngược làm hỏng cánh bơm kết hợp van khóa cô lập bảo trì.

• Mạng lưới đường ống cấp nước kỹ thuật: Đảm bảo phân chia vùng áp lực, điều hướng dòng chảy và hỗ trợ cô lập sự cố từng khu vực.

Sai Lầm Thường Gặp Khi Lựa Chọn Van Chữa Cháy

• Sai lầm 1: Chọn van chỉ dựa vào kích thước DN mà bỏ qua các thông số về áp suất định mức và tiêu chuẩn kỹ thuật.

• Sai lầm 2: Sử dụng nhầm lẫn các loại van nước sinh hoạt thông thường cho hệ thống PCCC chuyên dụng.

• Sai lầm 3: Bỏ qua yêu cầu về chứng nhận chất lượng (như UL/FM) khi thiết kế yêu cầu khắt khe.

• Sai lầm 4: Lắp ngược hướng dòng chảy đối với van một chiều hoặc van điều khiển.

• Sai lầm 5: Bố trí sai vị trí kỹ thuật khiến việc vận hành, bảo trì định kỳ gặp khó khăn.

Checklist Chọn Van Chữa Cháy Đúng Cho Hệ Thống PCCC

• Xác định chính xác vị trí lắp đặt (Đường ống chính, nhánh sprinkler, sau máy bơm, họng tủ).

• Xác định rõ chức năng cần thiết (Đóng mở, chặn ngược, giảm áp, báo động).

• Đối chiếu kích thước DN và tiêu chuẩn kết nối đường ống.

• Kiểm tra thông số áp suất làm việc và áp suất thử của hệ thống.

• Lựa chọn vật liệu thân van phù hợp với điều kiện môi trường.

• Kiểm tra tiêu chuẩn và chứng nhận chất lượng theo hồ sơ thiết kế.

• Đảm bảo không gian lắp đặt thuận lợi cho việc kiểm tra, vận hành và bảo trì.

FAQ – Câu Hỏi Thường Gặp Về Các Loại Van Chữa Cháy

Có những loại van chữa cháy nào phổ biến?

Hệ thống PCCC sử dụng đa dạng thiết bị gồm van cổng, van bướm, van một chiều, van báo động, van góc, van giảm áp, van xả khí, van xả nước và van điều khiển tùy theo sơ đồ thiết kế.

Van bướm và van cổng chữa cháy khác nhau thế nào?

Cả hai đều thực hiện chức năng đóng/mở đường ống nhưng khác biệt về cấu tạo, không gian lắp đặt, tốc độ thao tác và khả năng tích hợp công tắc giám sát tín hiệu.

Van một chiều chữa cháy dùng để làm gì?

Thiết bị này cho phép dòng nước lưu thông theo một chiều duy nhất và ngăn chặn triệt để hiện tượng nước chảy ngược gây tụt áp hệ thống bơm.

Các loại van chữa cháy cần quan tâm những thông số nào?

Các thông số cốt lõi gồm kích thước danh nghĩa (DN), áp suất làm việc, vật liệu chế tạo, kiểu kết nối, nhiệt độ vận hành và các chứng nhận tiêu chuẩn kỹ thuật.

Có thể dùng van nước thông thường cho hệ thống PCCC không?

Không nên. Thiết bị PCCC đòi hỏi độ tin cậy cực cao, khả năng chịu áp lực lớn và phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật phòng cháy chữa cháy chuyên dụng.

Chọn Đúng Loại Van Để Hệ Thống PCCC Hoạt Động Ổn Định

Việc lựa chọn các loại van chữa cháy đòi hỏi quy trình đánh giá chuẩn xác từ vị trí, chức năng, kích thước DN, áp suất, vật liệu cho đến tiêu chuẩn kỹ thuật của toàn bộ dự án. Không nên mua sắm dựa cảm tính hay chỉ nhìn vào giá thành sản phẩm.
