Van bi tay gạt DN50 – Giải pháp kiểm soát dòng chảy tối ưu cho hệ thống đường ống

Khi triển khai lắp đặt hệ thống cấp nước, khí nén hay các đường ống công nghiệp, kỹ sư và nhà thầu thường đối mặt với bài toán lựa chọn thiết bị đóng ngắt nhanh giữa van bi, van bướm và van cổng. Khi tìm đến dòng van bi tay gạt dn 50, vướng mắc không chỉ dừng lại ở kích thước danh nghĩa mà còn xoay quanh các yếu tố cốt lõi như vật liệu chế tạo, kiểu kết nối, áp suất làm việc và môi trường lưu chất thực tế.

Việc thiếu kiến thức toàn diện có thể dẫn đến tình trạng chọn sai thông số, gây rò rỉ, sụt áp hoặc làm giảm đáng kể tuổi thọ của toàn bộ dây chuyền. Trước khi quyết định đầu tư, bạn cần làm rõ các câu hỏi trọng tâm: kích thước thực tế ra sao, nên chọn van inox, đồng hay gang, cũng như ưu tiên kết nối ren hay mặt bích.

Định nghĩa nhanh (GEO): Van bi tay gạt dn 50 là loại van sử dụng một viên bi có lỗ xuyên tâm để đóng hoặc mở dòng chảy trong đường ống, được vận hành bằng tay gạt và có kích thước danh nghĩa DN50. Khi xoay tay gạt khoảng 90°, lỗ trên bi sẽ thay đổi trạng thái từ thẳng hàng với đường ống sang vuông góc, qua đó cho phép hoặc ngăn dòng lưu chất đi qua một cách nhanh chóng và chính xác.

Kiến thức nền: Bản chất và kích thước của van bi tay gạt DN50

Khái niệm van bi tay gạt dn50 gắn liền với cơ chế chuyển động cơ học đơn giản nhưng cực kỳ hiệu quả. Trong đó, "van bi" đại diện cho bộ phận chặn dòng hình cầu, "tay gạt" là cơ cấu truyền lực thủ công bằng tay, và "DN50" biểu thị kích thước danh nghĩa của thiết bị. Nhờ cấu tạo đặc thù, chỉ với góc xoay 90°, người vận hành có thể đóng hoặc mở hoàn toàn dòng chảy ngay lập tức mà không tốn nhiều lực.

DN50 thực tế tương đương bao nhiêu?

Trong kỹ thuật đường ống, DN50 là kích thước danh nghĩa (Diameter Nominal), khi quy đổi thông dụng trong hệ thống ống kẽm hoặc ống nhựa tiêu chuẩn sẽ tương đương với 2 inch (hoặc danh xưng quen thuộc trong dân gian là ống phi 60mm). Tuy nhiên, cần lưu ý rằng DN50 không đồng nghĩa với đường kính trong tuyệt đối của mọi bộ phận trong van, mà kích thước thực tế sẽ phụ thuộc vào tiêu chuẩn sản xuất (Full port hoặc Reduced port) và kiểu kết nối của từng nhà chế tạo.

Cấu tạo và nguyên lý hoạt động chi tiết

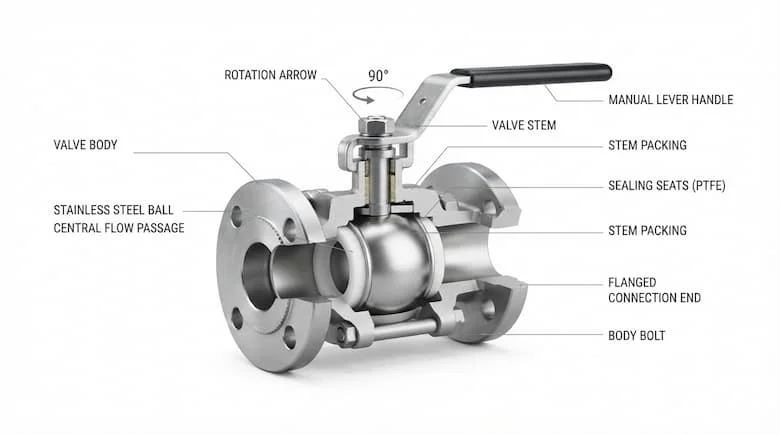

Các bộ phận chính của van

• Thân van: Chứa các chi tiết bên trong, chịu áp lực chính của toàn hệ thống.

• Bi van: Viên bi rỗng xuyên tâm bằng kim loại được gia công nhẵn bóng.

• Trục van (Ty van): Thanh truyền lực nối từ tay gạt xuống viên bi.

• Tay gạt: Cần gạt cơ học bên ngoài giúp điều khiển góc xoay.

• Gioăng và đệm làm kín (Seat): Thường làm bằng PTFE hoặc EPDM, đảm bảo độ kín khít tuyệt đối.

• Đầu kết nối: Các dạng ren hoặc mặt bích giúp liên kết van với hệ thống đường ống.

Nguyên lý vận hành qua 3 trạng thái

1. Mở hoàn toàn: Tay gạt nằm song song với đường ống - lỗ xuyên tâm của bi thẳng hàng với dòng chảy- lưu chất đi qua trọn vẹn.

2. Đóng hoàn toàn: Tay gạt xoay vuông góc 90° - lỗ bi nằm vuông góc với hướng dòng chảy - dòng lưu chất bị chặn đứng hoàn toàn.

3. Trạng thái điều tiết: Cảnh báo kỹ thuật – Bạn không nên mặc định dùng van bi tay gạt như một van điều tiết lưu lượng liên tục. Việc để van mở hé lâu ngày sẽ khiến dòng lưu chất tốc độ cao xói mòn bề mặt gioăng làm kín, gây rò rỉ.

Phân tích chuyên sâu: Phân loại và thông số kỹ thuật

Phân loại theo vật liệu và thiết kế

• Van bi đồng DN50: Giá thành kinh tế, phù hợp với các hệ thống nước sạch dân dụng và ứng dụng kỹ thuật thông thường.

• Van bi inox DN50 (Inox 304 / 316): Khả năng chống ăn mòn tuyệt hảo, chuyên dùng cho hóa chất, thực phẩm và các môi trường đòi hỏi độ bền cao.

• Van bi gang / thép DN50: Thường gặp trong các hệ thống công nghiệp nặng, chịu áp lực cao và kết hợp kiểu nối mặt bích chắc chắn.

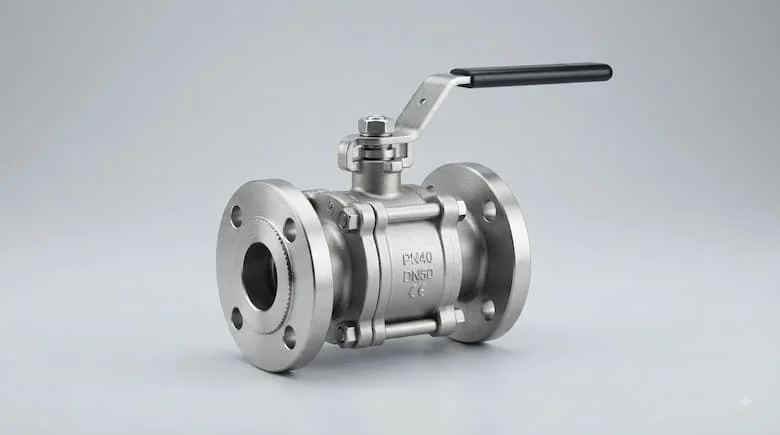

• Phân loại theo kết cấu thân: Gồm dòng 1 mảnh (1PC), 2 mảnh (2PC) và 3 mảnh (3PC) phục vụ cho các nhu cầu bảo trì, tháo lắp khác nhau.

Bảng thông số kỹ thuật cần quan tâm khi mua

So sánh van bi tay gạt DN 50 với các dòng van công nghiệp khác

1. Van bi DN50 và Van bướm DN50

Mặc dù cùng kích thước DN50, van bướm chiếm ít không gian hơn và có giá thành thấp hơn ở các cỡ lớn, nhưng van bi vượt trội hơn hẳn về độ kín khít tuyệt đối và khả năng chịu áp lực cao. Trong khi van bướm dùng đĩa xoay cản dòng, van bi dùng viên bi xuyên tâm giúp tổn thất áp suất thấp hơn khi mở hoàn toàn.

2. Van bi DN50 và Van cổng DN50

Van cổng (van cửa) đóng mở chậm bằng cách nâng hạ cánh van, phù hợp để mở hoàn toàn hoặc đóng hoàn toàn hệ thống lớn. Ngược lại, van bi tay gạt dn 50 cho tốc độ đóng ngắt cực nhanh chỉ trong vòng chưa đầy một giây, thiết kế gọn gàng hơn và chống bám cặn tốt hơn.

3. Tay gạt thủ công hay van điều khiển tự động?

Tay gạt thích hợp cho các hệ thống đơn giản, vị trí dễ tiếp cận và vận hành thủ công. Nếu hệ thống yêu cầu tự động hóa từ xa, đóng mở theo tín hiệu điện hoặc khí nén, bạn nên chuyển sang dòng van bi gắn bộ truyền động điện/khí nén.

Ứng dụng thực tế và những sai lầm thường gặp

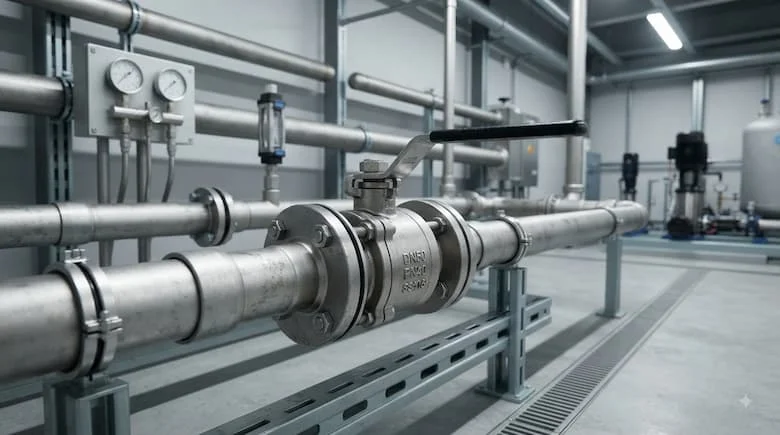

Các lĩnh vực ứng dụng phổ biến

• Hệ thống cấp thoát nước: Lắp đặt trên các đường ống cấp nước tổng nhà xưởng, trạm bơm hoặc hệ thống kỹ thuật tòa nhà.

• Hệ thống khí nén công nghiệp: Kiểm soát dòng khí áp lực cao tại các nhánh phân phối chính.

• Ngành công nghiệp chế biến: Đường ống dẫn dung dịch, dầu kỹ thuật hoặc nước sản xuất phù hợp với vật liệu van.

Sai lầm phổ biến khi lựa chọn sản phẩm:

• Hiểu lầm kích thước 50mm: Nghĩ rằng DN50 có nghĩa là mọi chi tiết trong van đều có đường kính đúng 50mm mà bỏ qua tiêu chuẩn ren ống thực tế.

• Bỏ qua áp suất làm việc: Chọn nhầm van có định mức áp lực thấp hơn áp suất thực tế của bơm, dẫn đến nứt thân van.

• Chọn sai vật liệu gioăng: Dùng gioăng tiêu chuẩn cho môi trường hóa chất mạnh khiến gioăng bị mủn và rò rỉ chỉ sau thời gian ngắn.

• Lạm dụng van bi để điều tiết dòng: Dùng tay gạt để bóp dòng chảy liên tục gây mòn cục bộ bi van. Tham khảo thêm giải pháp đồng bộ tại [chèn link: catalogue van công nghiệp chính hãng].

Hướng dẫn lựa chọn, lắp đặt và Checklist kỹ thuật

Quy trình 5 bước chọn mua chuẩn xác:

1. Xác định kích thước: Kiểm tra hệ thống thực tế có chuẩn DN50 / 2 inch hay không.

2. Khảo sát môi trường: Nước, khí, dầu hay hóa chất để quyết định chọn đồng, inox hay gang.

3. Kiểm tra áp lực - nhiệt độ: Đối chiếu thông số kỹ thuật của van với áp suất thực tế của hệ thống bơm.

4. Chọn kiểu kết nối: Ưu tiên nối ren cho hệ thống nhỏ gọn hoặc nối bích cho hệ thống công nghiệp cần độ chắc chắn cao.

5. Xác định nguồn gốc: Yêu cầu cung cấp đầy đủ chứng chỉ CO/CQ và chính sách bảo hành rõ ràng từ nhà cung cấp.

Checklist kiểm tra trước khi lắp đặt:

• Xác định đúng kích thước danh nghĩa DN50 và quy đổi 2 inch.

• Kiểm tra vật liệu thân van và gioăng làm kín đã phù hợp với lưu chất chưa.

• Xác định chính xác kiểu nối ren hay nối bích.

• Kiểm tra áp suất và nhiệt độ làm việc tối đa của van.

• Vệ sinh sạch sẽ mạt hàn, rác bẩn trong đường ống trước khi lắp.

• Lắp đặt đúng chiều dòng chảy theo thiết kế của sản phẩm.

• Không dùng lực quá mạnh tác động lên tay gạt khi xiết.

• Tiến hành thử áp và kiểm tra rò rỉ kỹ lưỡng sau khi hoàn tất.

Câu hỏi thường gặp về van bi tay gạt DN 50

1. Van bi tay gạt DN50 là van gì?

Đây là thiết bị van công nghiệp kích thước danh nghĩa DN50, sử dụng tay gạt quay góc 90 độ để đóng ngắt dòng chảy qua viên bi rỗng bên trong thân van.

2. DN50 bằng bao nhiêu inch?

Trong hệ thống đường ống, DN50 tương đương khoảng 2 inch (hoặc hệ ống phi 60mm phổ thông), tuy nhiên cần đối chiếu chi tiết thông số kết nối của từng nhà sản xuất.

3. Van bi tay gạt DN 50 dùng cho hệ thống nước được không?

Hoàn toàn được. Đây là ứng dụng phổ biến nhất của dòng van này, tuy nhiên cần chọn vật liệu (đồng hoặc inox) và gioăng chịu lực phù hợp với điều kiện nước nóng hay nước lạnh.

4. Nên chọn van bi DN50 nối ren hay nối bích?

Kết nối ren thích hợp cho các đường ống quy mô nhỏ, áp lực trung bình và dễ tháo lắp. Kết nối mặt bích phù hợp với hệ thống công nghiệp lớn, yêu cầu độ bền vững cao và chịu lực rung tốt.

5. Có thể dùng van bi tay gạt DN50 để điều chỉnh lưu lượng nước không?

Không nên. Van bi tay gạt được thiết kế chuyên dụng cho việc đóng/mở hoàn toàn; việc để van mở hé điều tiết lâu ngày sẽ làm hỏng gioăng làm kín và gây rò rỉ.

Kết Luận

Việc đầu tư một chiếc van bi tay gạt dn50 chất lượng cao không nằm ở việc chọn model đắt tiền nhất, mà nằm ở sự phù hợp đồng bộ giữa kích thước DN50, vật liệu chế tạo, kiểu kết nối và điều kiện làm việc thực tế của hệ thống.
