Van cầu điều khiển khí nén: Lựa chọn tối ưu cho điều tiết lưu lượng công nghiệp

Trong các hệ thống công nghiệp hiện đại, việc kiểm soát chính xác lưu lượng chất lỏng, hơi nóng hay hóa chất là yếu tố then chốt quyết định đến chất lượng sản phẩm và hiệu suất vận hành. Van cầu điều khiển khí nén (Pneumatic Globe Control Valve) đã trở thành thiết bị không thể thay thế trong các dây chuyền sản xuất tự động nhờ khả năng điều tiết lưu lượng tinh vi và độ tin cậy vượt trội. Sự kết hợp giữa thân van cầu truyền thống và bộ truyền động khí nén mạnh mẽ giúp thiết bị này hoạt động ổn định trong những môi trường khắc nghiệt nhất.

Việc hiểu rõ về Pneumatic Globe Control Valve không chỉ giúp các kỹ sư lựa chọn đúng thiết bị mà còn tối ưu hóa chi phí vận hành và bảo trì. Hãy cùng tìm hiểu chuyên sâu về công nghệ van điều tiết này để nâng cao khả năng quản lý lưu lượng cho hệ thống của bạn.

Vì sao Pneumatic Globe Control Valve được sử dụng rộng rãi?

Trong các dây chuyền sản xuất, việc giữ cho áp suất hoặc lưu lượng ở mức ổn định là yêu cầu bắt buộc để tránh hư hỏng máy móc và lãng phí nguyên liệu. Các hệ thống điều khiển tự động đòi hỏi thiết bị phải có độ nhạy cao, khả năng đáp ứng nhanh với tín hiệu điều khiển từ bộ định vị (positioner). Pneumatic Globe Control Valve đáp ứng hoàn hảo các yêu cầu này nhờ lực tác động mạnh mẽ từ khí nén, giúp vận hành êm ái và bền bỉ theo thời gian.

So với các giải pháp điều khiển điện, khí nén an toàn hơn trong môi trường dễ cháy nổ, nơi mà tia lửa điện là mối nguy hiểm tiềm tàng. Chính vì vậy, việc lựa chọn van cầu điều khiển bằng khí nén không chỉ là giải pháp kỹ thuật, mà còn là ưu tiên hàng đầu để đảm bảo an toàn lao động và sự liên tục trong vận hành công nghiệp.

Van cầu điều khiển khí nén là gì?

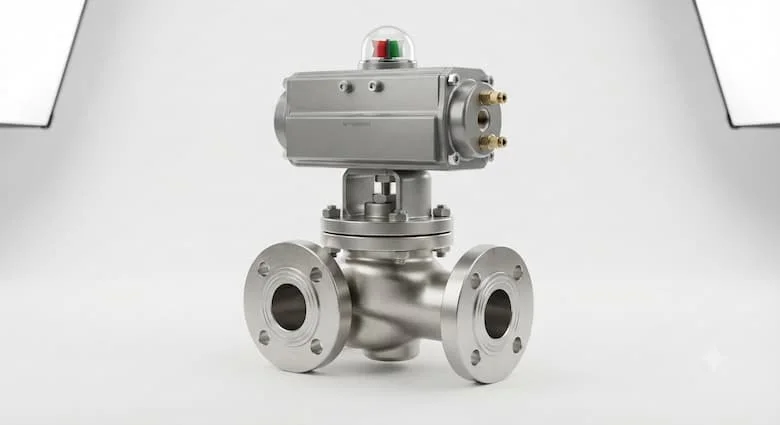

Van cầu điều khiển khí nén là thiết bị điều khiển dòng chảy sử dụng bộ truyền động (actuator) chạy bằng khí nén để điều khiển đĩa van nâng lên hoặc hạ xuống so với ghế van. Khác với van bi hay van bướm thường chỉ đóng mở hoàn toàn (ON/OFF), cấu tạo của van cầu cho phép điều chỉnh diện tích lưu thông của dòng chảy, từ đó kiểm soát chính xác lưu lượng từ 0% đến 100%.

Nguyên lý hoạt động

Cơ chế vận hành dựa trên áp suất khí nén cấp vào bộ truyền động. Khí nén tạo lực đẩy lên màng ngăn hoặc piston, truyền lực thông qua ty van để di chuyển đĩa van.

• Van tác động đơn: Sử dụng lò xo để đưa van về trạng thái an toàn (thường là đóng hoặc mở) khi mất khí.

• Van tác động kép: Sử dụng khí nén cho cả hai chiều đóng và mở.

Tại sao Pneumatic Globe Control Valve có khả năng điều tiết lưu lượng chính xác hơn van bi hoặc van bướm? Do cấu tạo đường đi của dòng chảy bên trong thân van cầu hình chữ S (hoặc hình cầu), chất lỏng phải đổi hướng dòng chảy, tạo ra sự cản trở tự nhiên giúp việc kiểm soát lưu lượng mượt mà hơn. Ngoài ra, hình dáng đĩa van được thiết kế đặc biệt (linear hoặc equal percentage) cho phép thay đổi lưu lượng tuyến tính theo hành trình của ty van.

Phân tích chuyên sâu về Pneumatic Globe Control Valve

Phân loại và cấu tạo

Để đáp ứng các nhu cầu khác nhau, Pneumatic Globe Control Valve được phân loại đa dạng:

• Theo chức năng: Dòng ON/OFF dùng cho mục đích ngắt dòng và dòng điều tiết tuyến tính (Modulating) dùng cho kiểm soát lưu lượng.

• Theo vật liệu: Inox 304/316 cho môi trường ăn mòn, thực phẩm; Gang hoặc thép cho hệ thống hơi nóng, nước công nghiệp.

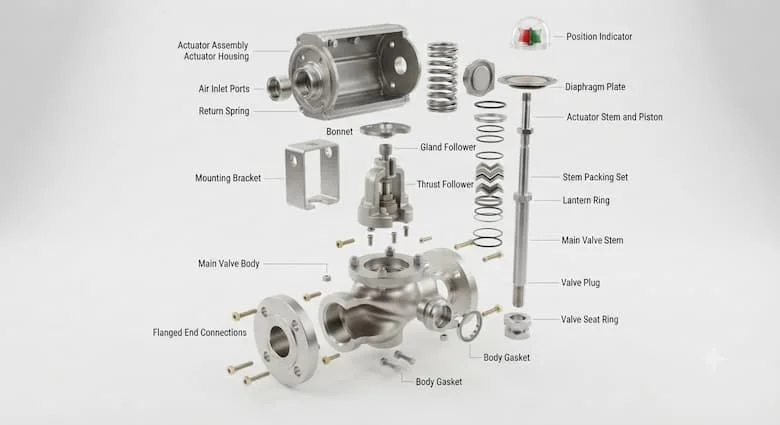

Cấu tạo của van bao gồm bộ truyền động (actuator) đóng vai trò là "cơ bắp", trong khi thân van (body) là "cơ quan thực thi". Các phụ kiện đi kèm như Bộ định vị (Positioner), Van điện từ (Solenoid Valve) và Công tắc hành trình (Limit Switch) là những yếu tố quyết định độ chính xác và khả năng phản hồi của hệ thống điều khiển tự động.

So sánh và lựa chọn

Khi đặt lên bàn cân với van bi hay van bướm điều khiển khí nén:

• Độ chính xác: Van cầu cao hơn vượt trội.

• Tốc độ phản hồi: Van cầu tốt hơn nhờ bộ định vị.

• Độ kín: Van cầu đạt tiêu chuẩn khắt khe hơn.

• Chi phí: Van cầu có giá thành cao hơn do cấu tạo phức tạp, nhưng lại là sự đầu tư xứng đáng cho các ứng dụng cần điều tiết.

Ứng dụng thực tế và những sai lầm thường gặp

Ứng dụng đa dạng

Thiết bị này là "trái tim" của:

• Hệ thống lò hơi: Điều tiết nước cấp vào lò và xả hơi.

• Ngành thực phẩm/Dược phẩm: Kiểm soát nhiệt độ, lưu lượng dòng nguyên liệu.

• Hệ thống HVAC: Điều tiết dòng nước nóng/lạnh cho các tòa nhà cao tầng.

• Nhà máy hóa chất: Kiểm soát tỷ lệ pha trộn các loại hóa chất.

Sai lầm khi lựa chọn

Nhiều kỹ sư mắc sai lầm khi chọn sai đặc tính Cv/Kv (hệ số lưu lượng). Nếu van quá lớn so với yêu cầu, van sẽ không thể điều tiết ổn định (hiện tượng hunting). Ngược lại, nếu van quá nhỏ sẽ gây sụt áp quá mức. Ngoài ra, việc bỏ qua bộ lọc khí nén khiến bụi bẩn xâm nhập làm kẹt actuator là một sai lầm phổ biến dẫn đến hư hỏng bộ truyền động chỉ sau thời gian ngắn vận hành.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Checklist chọn mua van cầu khí nén

•  Tính toán Cv: Phải đảm bảo lưu lượng phù hợp với công suất thực tế.

•  Chọn vật liệu: Đảm bảo chịu được nhiệt độ và hóa chất của lưu chất.

•  Chọn actuator: Phù hợp với áp suất khí nén sẵn có tại nhà máy.

•  Kiểm tra tiêu chuẩn: Đảm bảo mặt bích khớp hoàn toàn với đường ống (ANSI, JIS, DIN).

Bảo trì định kỳ

Để van hoạt động bền bỉ, cần kiểm tra màng ngăn khí nén, bôi trơn ty van và hiệu chỉnh lại bộ định vị (positioner) mỗi 6-12 tháng. Việc thường xuyên xả nước trong bộ lọc khí nén là yếu tố quan trọng nhất để giữ cho bộ truyền động hoạt động ổn định, tránh oxy hóa bên trong.

FAQ: Câu hỏi thường gặp

1.Van cầu điều khiển khí nén là gì?

Là loại van sử dụng bộ truyền động khí nén để điều khiển đĩa van, cho phép điều tiết lưu lượng chính xác.

2.Có điều tiết lưu lượng được không?

Có, đây là mục đích chính của thiết kế van cầu (Globe Valve).

3.Nên chọn tác động đơn hay tác động kép?

Tác động đơn an toàn hơn vì van sẽ tự đóng hoặc mở khi mất khí, trong khi tác động kép giữ nguyên vị trí.

4.Bao lâu nên bảo trì van?

Trung bình 6-12 tháng, tùy thuộc vào tần suất đóng mở và môi trường vận hành.

Kết luận

Van cầu điều khiển khí nén là giải pháp điều khiển lưu lượng đỉnh cao cho các ứng dụng công nghiệp cần độ chính xác và an toàn. Mặc dù chi phí đầu tư ban đầu cao hơn các dòng van khác, nhưng khả năng kiểm soát tuyệt vời và độ bền mà thiết bị mang lại sẽ giúp doanh nghiệp tiết kiệm chi phí năng lượng và bảo trì trong dài hạn.
