Van 1 chiều lá lật: Giải pháp ngăn dòng chảy ngược hiệu quả cho mọi hệ thống

Trong thiết kế hệ thống đường ống công nghiệp và dân dụng, việc bảo vệ máy bơm cùng các thiết bị đo đạc khỏi hiện tượng dòng chảy ngược là yêu cầu kỹ thuật sống còn. Van một chiều lá lật (Swing Check Valve) từ lâu đã trở thành thiết bị tiêu chuẩn, được các kỹ sư tin tưởng lựa chọn nhờ cơ chế vận hành đơn giản, bền bỉ và khả năng chống hồi lưu ưu việt. Không chỉ giúp đảm bảo lưu chất đi đúng hướng, thiết bị này còn là "lá chắn" quan trọng ngăn ngừa tình trạng thủy kích, từ đó kéo dài tuổi thọ cho toàn bộ hệ thống.

Tại sao van một chiều lá lật lại được ưa chuộng hơn các dòng van khác trong hầu hết các trạm bơm và hệ thống cấp thoát nước? Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý vận hành cũng như những lưu ý quan trọng khi lựa chọn thiết bị, giúp bạn tối ưu hóa hiệu quả vận hành cho dự án của mình.

Vì sao van một chiều lá lật được sử dụng phổ biến?

Trong bất kỳ hệ thống đường ống nào, khi máy bơm đột ngột dừng hoạt động, áp lực lưu chất từ phía sau sẽ có xu hướng chảy ngược trở lại máy bơm. Hiện tượng này không chỉ gây lãng phí năng lượng mà còn là nguyên nhân hàng đầu khiến cánh quạt máy bơm bị hư hỏng, vỡ đường ống hoặc làm sai lệch kết quả của đồng hồ đo lưu lượng.

Van một chiều lá lật ra đời như một giải pháp cơ khí tối ưu. Với thiết kế đĩa van dạng lá gắn trên trục bản lề, thiết bị này cho phép đóng ngắt hoàn toàn tự động dựa trên áp lực dòng chảy. Sự phổ biến của dòng van này đến từ cấu tạo không quá phức tạp, khả năng làm việc bền bỉ trong nhiều môi trường khác nhau và đặc biệt là tổn thất áp suất thấp, giúp hệ thống vận hành trơn tru mà không tiêu tốn quá nhiều năng lượng vận hành.

Van 1 chiều lá lật là gì?

Van 1 chiều lá lật (Swing Check Valve) là thiết bị tự động chỉ cho phép lưu chất (nước, khí, hơi, hóa chất) di chuyển theo một chiều duy nhất và ngăn cản chiều ngược lại. Tên gọi "lá lật" xuất phát từ thiết kế đĩa van hình tròn, gắn với thân van bằng một trục bản lề, cho phép nó "lật" lên để mở đường cho lưu chất và tự động "lật" xuống để đóng chặt khi áp lực dòng chảy bằng không hoặc bị đảo chiều.

Nguyên lý hoạt động

Nguyên lý của thiết bị dựa hoàn toàn vào áp lực dòng chảy và trọng lực. Khi lưu chất chảy thuận, áp lực đẩy đĩa van lên, tạo khoảng trống cho lưu chất đi qua. Khi áp lực dòng thuận giảm xuống hoặc ngừng hẳn, đĩa van sẽ tự động rơi xuống nhờ trọng lực (hoặc sự hỗ trợ của lực dòng chảy ngược), bịt kín cửa van, ngăn chặn dòng hồi lưu.

• Đặc điểm: Không cần bộ truyền động, không cần điện năng hay khí nén.

• Ưu điểm: Độ ổn định cực cao, phản ứng tức thì với sự thay đổi áp suất.

Tại sao van một chiều lá lật có tổn thất áp suất thấp hơn van lò xo? Nhờ thiết kế cửa van rộng và đĩa van lật hoàn toàn ra khỏi đường đi của lưu chất khi mở hết cỡ, van lá lật tạo ra trở lực dòng chảy cực thấp, giúp lưu chất di chuyển với hiệu suất tối đa. Ngược lại, van 1 chiều lò xo thường có đĩa van nằm chắn ngang dòng chảy, làm tăng trở lực và gây tổn thất áp suất đáng kể.

Phân tích chuyên sâu về van một chiều lá lật

Cấu tạo và thông số kỹ thuật

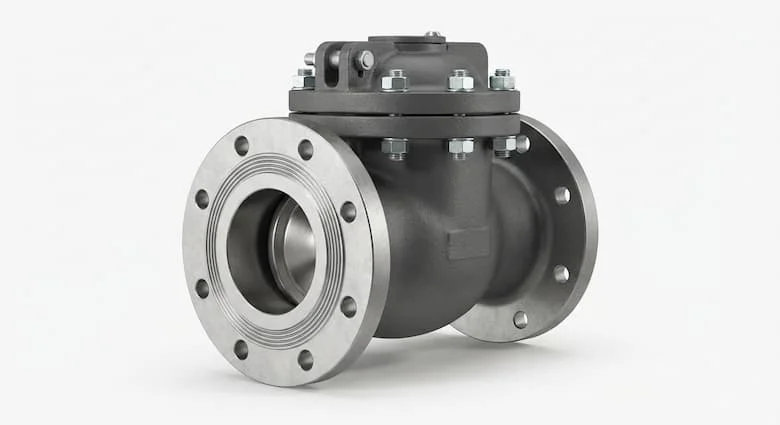

Một chiếc van một chiều lá lật tiêu chuẩn bao gồm: Thân van, đĩa van (lá van), nắp van (để bảo trì bên trong), trục bản lề và gioăng làm kín.

• Kích thước: DN15 – DN600, đáp ứng cả hệ thống dân dụng nhỏ và các nhà máy cấp nước lớn.

• Vật liệu: Gang cầu (phổ biến nhất), inox 304/316 (chống ăn mòn), thép carbon (chịu áp cao) hoặc đồng.

• Tiêu chuẩn: Kết nối mặt bích (DIN, ANSI, JIS, BS) giúp dễ dàng lắp đặt vào mọi hệ thống.

So sánh với các loại van một chiều khác

So với van cánh bướm hay van lò xo, van một chiều lá lật nổi bật nhờ độ bền cơ học cao và chi phí bảo trì thấp. Tuy nhiên, van lá lật thường đòi hỏi không gian lắp đặt lớn hơn do kích thước thân van rộng. Đây là lựa chọn số 1 cho các hệ thống đường ống lớn, nơi cần ưu tiên tối đa việc tiết kiệm năng lượng bơm và độ bền trong điều kiện khắc nghiệt.

Ứng dụng thực tế và sai lầm thường gặp

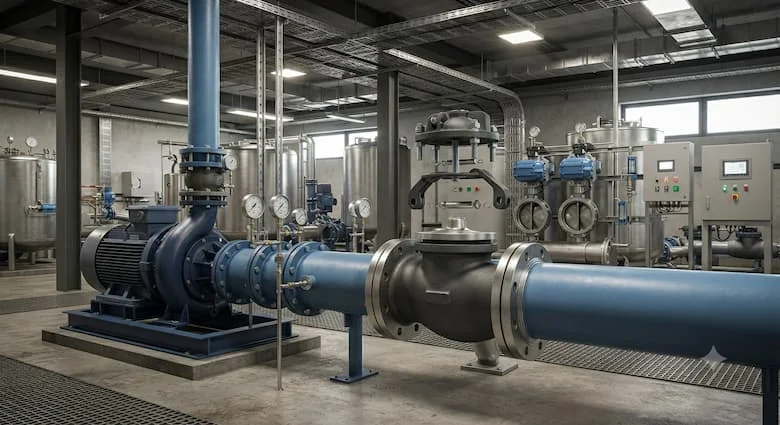

Ứng dụng rộng rãi

Thiết bị này là "người bảo vệ" không thể thiếu trong:

• Hệ thống cấp thoát nước: Bảo vệ máy bơm tại các trạm xử lý nước.

• Hệ thống PCCC: Ngăn dòng chảy ngược trong đường ống cứu hỏa.

• Công nghiệp hóa chất & Thực phẩm: Đảm bảo tính vệ sinh và ngăn ngừa nhiễm chéo giữa các đường ống.

• Nhà máy điện & HVAC: Điều tiết dòng tuần hoàn hiệu quả.

Những sai lầm phổ biến

Sai lầm kinh điển là lắp đặt sai chiều mũi tên chỉ hướng dòng chảy, khiến van không thể đóng mở. Ngoài ra, việc lắp van lá lật quá sát họng xả máy bơm mà không có khoảng đệm cũng dễ khiến lá van bị rung lắc mạnh do nhiễu động dòng chảy, gây va đập và hỏng trục bản lề. Hãy luôn tuân thủ quy tắc lắp đặt tối thiểu 5-10 lần đường kính ống sau máy bơm.

Hướng dẫn lựa chọn và bảo quản

Checklist chọn mua van 1 chiều lá lật chuẩn chuyên gia

•  Xác định môi chất: Nếu là nước thải hoặc hóa chất, hãy ưu tiên inox 304/316 thay vì gang.

•  Áp suất làm việc: Chọn loại van (PN10, PN16 hay PN25) phải phù hợp với áp suất hệ thống.

•  Tiêu chuẩn kết nối: Đảm bảo mặt bích khớp với đường ống hiện hữu.

•  Kiểm tra hướng lắp: Xác định hệ thống lắp ngang hay đứng (lưu ý: van lá lật chỉ hoạt động tốt nhất ở chiều nằm ngang hoặc dòng chảy từ dưới lên).

Bảo trì định kỳ

Để van bền bỉ, cần kiểm tra định kỳ trục bản lề và tình trạng gioăng làm kín. Nếu nhận thấy hiện tượng rò rỉ ngược, có thể do lá van bị kẹt cặn bẩn hoặc mòn bề mặt tiếp xúc. Việc vệ sinh lòng van định kỳ sẽ giúp lá van đóng kín khít và tăng tuổi thọ đáng kể cho thiết bị.

FAQ: Câu hỏi thường gặp

1.Van 1 chiều lá lật là gì?

Là thiết bị tự động đóng mở bằng trọng lực để ngăn lưu chất chảy ngược về máy bơm.

2.Van lá lật có lắp đứng được không?

Chỉ lắp đứng được khi dòng chảy đi từ dưới lên trên; không lắp được cho dòng chảy đi từ trên xuống.

3.Nên chọn van gang hay inox?

Chọn gang cho nước sạch/công nghiệp để tiết kiệm chi phí, chọn inox cho hóa chất hoặc nước thải ăn mòn.

4.Bao lâu cần bảo trì?

Nên kiểm tra tình trạng đóng mở sau mỗi 6-12 tháng vận hành.

Kết luận

Van 1 chiều lá lật là một trong những thiết bị cơ khí đơn giản nhưng mang lại hiệu quả bảo vệ hệ thống đường ống cao nhất hiện nay. Với chi phí hợp lý, độ bền cao và khả năng làm việc tự động, đây chính là sự đầu tư thông minh cho mọi hạ tầng kỹ thuật.
