3 8 Globe Valve: Giải pháp điều tiết lưu lượng chính xác cho đường ống nhỏ

Trong các hệ thống đường ống công nghiệp và thiết bị đo lường quy mô nhỏ, việc kiểm soát lưu lượng với độ chính xác cao là yếu tố then chốt để đảm bảo hiệu suất vận hành. 3/8 Globe Valve (van cầu kích thước 3/8 inch) từ lâu đã trở thành thiết bị tiêu chuẩn, được các kỹ sư tin tưởng lựa chọn nhờ khả năng điều tiết lưu chất mượt mà và khả năng làm kín tuyệt vời. Với kích thước nhỏ gọn phù hợp với các đường ống dẫn lưu chất tinh vi, dòng van này không chỉ đảm bảo an toàn cho hệ thống mà còn giúp tối ưu hóa hiệu quả làm việc của máy móc.

Tại sao 3/8 Globe Valve lại được ưu tiên sử dụng trong các hệ thống hơi nóng, khí nén và thiết bị phân tích thay vì các loại van đóng mở nhanh khác? Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý vận hành và những tiêu chuẩn kỹ thuật quan trọng giúp bạn lựa chọn thiết bị phù hợp nhất cho dự án của mình.

Vì sao 3 8 Globe Valve được sử dụng phổ biến?

Trong các hệ thống đường ống dẫn khí, hơi hoặc nước sạch có kích thước nhỏ, nhu cầu về một thiết bị có thể "bóp" dòng chảy một cách từ từ để điều chỉnh áp suất hoặc lưu lượng là cực kỳ lớn. Khác với các dòng van bi chỉ có trạng thái đóng hoặc mở hoàn toàn, 3/8 Globe Valve cho phép người vận hành xoay tay quay để di chuyển đĩa van, từ đó thay đổi diện tích lưu thông một cách linh hoạt.

Kích thước 3/8 inch (tương đương DN10) là chuẩn phổ biến cho các đường ống nhánh hoặc thiết bị đo đạc, nơi không gian lắp đặt bị giới hạn. Sự kết hợp giữa cấu tạo cơ học chắc chắn và khả năng điều tiết tinh tế đã giúp 3/8 Globe Valve trở thành "trái tim" của nhiều hệ thống cơ điện, mang lại sự yên tâm tuyệt đối về khả năng ngăn chặn rò rỉ và độ bền bỉ trong môi trường làm việc khắc nghiệt.

3 8 Globe Valve là gì?

3 8 Globe Valve là dòng van cầu có đường kính danh nghĩa là 3/8 inch, thiết kế chuyên dụng để đóng, ngắt và đặc biệt là điều tiết lưu lượng chất lỏng hoặc khí. Van hoạt động dựa trên sự chuyển động thẳng đứng của đĩa van gắn liền với ty van. Khi tay quay chuyển động, ty van sẽ đưa đĩa van tiến sát hoặc rời khỏi ghế van, thay đổi tiết diện dòng chảy một cách chính xác.

Nguyên lý hoạt động

Cơ chế đóng mở của 3/8 Globe Valve sử dụng ren vít trên ty van. Khi xoay tay quay, ty van nâng hoặc hạ đĩa van theo phương vuông góc với hướng dòng chảy. Chính vì thiết kế này, lực cần thiết để đóng van được tạo ra bởi ren, giúp van có khả năng đóng kín cực tốt, chịu được áp suất cao mà không bị áp lực lưu chất đẩy bung ra như van bi.

Tại sao Globe Valve phù hợp cho điều tiết lưu lượng hơn Ball Valve? Trong Globe Valve, chất lỏng phải đổi hướng dòng chảy thông qua một vách ngăn bên trong thân van. Sự đổi hướng này cùng với cấu tạo hình học của đĩa van giúp dòng chảy bị "bóp" lại dần dần, tạo ra độ tuyến tính cao khi điều chỉnh, trong khi Ball Valve thường gây ra hiện tượng dòng chảy giật cục và mài mòn nhanh tại vị trí đóng mở một phần.

Phân tích chuyên sâu về 3/8 Globe Valve

Phân loại và cấu tạo

• Theo vật liệu: Van cầu 3/8 inch thường làm từ đồng (cho nước, khí), inox 304/316 (cho hóa chất, thực phẩm) hoặc thép đúc (cho hơi nóng áp suất cao).

• Theo kết nối: Phổ biến nhất là kết nối ren (BSP, NPT), giúp việc lắp đặt vào các đường ống nhỏ cực kỳ thuận tiện và nhanh chóng.

• Theo áp lực: Đáp ứng các tiêu chuẩn từ 200 WOG (dân dụng) cho đến Class 800 (công nghiệp nặng).

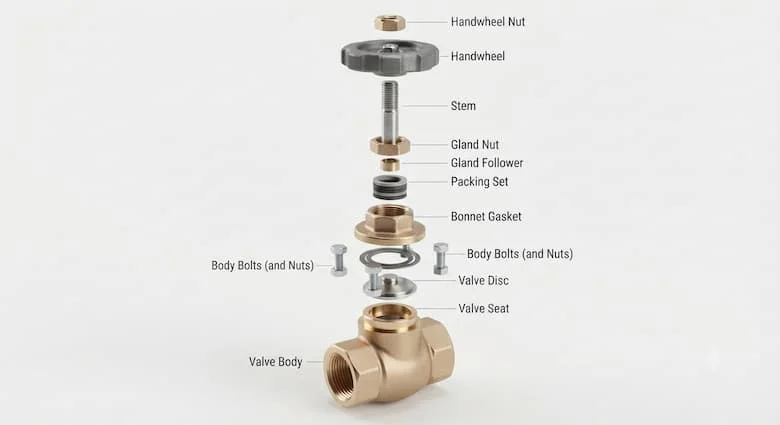

Cấu tạo chính của 3/8 Globe Valve bao gồm thân van (body), nắp van (bonnet), đĩa van (disk) được mài chính xác để khớp với ghế van (seat), cùng hệ thống gioăng làm kín cao cấp. Đây là sự kết hợp tối giản nhưng vô cùng hiệu quả, đảm bảo độ kín khít tuyệt đối ngay cả khi hệ thống chịu rung lắc hoặc giãn nở nhiệt.

Ứng dụng thực tế và những sai lầm khi lựa chọn

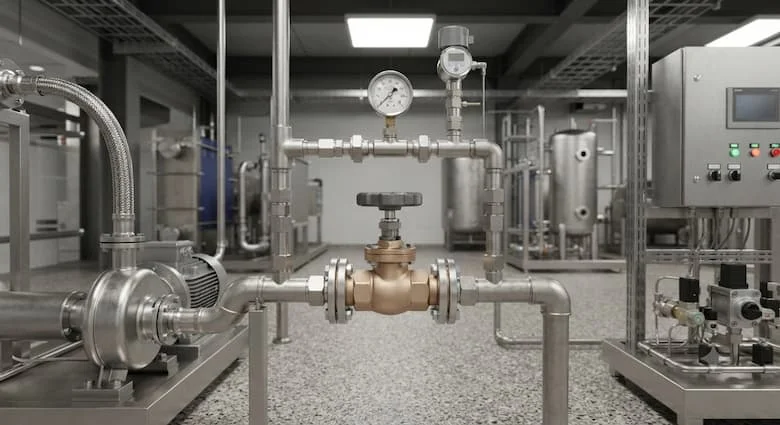

Ứng dụng rộng rãi

Thiết bị này là thành phần không thể thiếu trong:

• Hệ thống hơi nóng: Điều chỉnh lưu lượng hơi cho các nồi hơi nhỏ hoặc thiết bị gia nhiệt.

• Thiết bị đo và phòng thí nghiệm: Kiểm soát lưu lượng mẫu chính xác cho các máy phân tích.

• Hệ thống HVAC: Điều tiết dòng nước nóng, lạnh cục bộ trong các tòa nhà.

• Công nghiệp thực phẩm: Sử dụng chất liệu inox 316 để đảm bảo tiêu chuẩn vệ sinh an toàn.

Sai lầm thường gặp

Sai lầm phổ biến nhất khi chọn 3/8 Globe Valve là nhầm lẫn giữa chuẩn ren BSP (Anh) và NPT (Mỹ), dẫn đến việc không thể vặn khớp hoặc rò rỉ tại vị trí kết nối. Ngoài ra, việc sử dụng van thân đồng cho các môi trường axit hoặc hóa chất mạnh thay vì inox là lỗi sai nghiêm trọng làm hỏng thiết bị chỉ trong thời gian ngắn. Luôn đảm bảo bạn kiểm tra áp suất làm việc tối đa của hệ thống trước khi quyết định chọn mã van phù hợp.

Hướng dẫn lựa chọn và bảo trì

Checklist chọn mua 3/8 Globe Valve chuẩn chuyên gia

•  Xác định môi chất: Nước, hơi, khí hay hóa chất?

•  Chọn vật liệu: Đồng, Inox hay Thép?

•  Kiểm tra chuẩn ren: BSP hay NPT để khớp hoàn toàn với đường ống.

•  Áp suất & Nhiệt độ: Phải lớn hơn thông số vận hành thực tế của hệ thống.

•  Thương hiệu: Ưu tiên các nhà sản xuất có chứng nhận chất lượng rõ ràng.

Hướng dẫn lắp đặt và bảo trì

Khi lắp đặt 3/8 Globe Valve, hãy chú ý đến mũi tên hướng dòng chảy trên thân van. Lắp đúng chiều giúp đĩa van không bị áp lực dòng chảy "đẩy" ngược, gia tăng tuổi thọ cho ty van. Trong quá trình sử dụng, nếu thấy hiện tượng rò rỉ tại trục, hãy siết nhẹ ốc giữ gioăng (packing nut). Nếu van đóng không kín, có thể cặn bẩn đã bám vào ghế van, hãy tháo ra vệ sinh hoặc thay thế gioăng nếu cần thiết.

FAQ: Câu hỏi thường gặp

1.3 8 Globe Valve là gì?

Là loại van cầu có đường kính 3/8 inch (tương đương DN10), chuyên dụng để đóng mở và điều tiết lưu lượng.

2.3/8 inch tương đương DN bao nhiêu?

Là DN10 (10mm).

3.Globe Valve có điều tiết lưu lượng được không?

Có, đây là tính năng ưu việt nhất của dòng van này so với van bi.

4.Nên chọn van đồng hay inox?

Chọn đồng cho nước, khí thông thường; chọn inox cho thực phẩm, hóa chất hoặc môi trường ăn mòn.

5.Globe Valve dùng cho hơi nóng được không?

Rất tốt, vì thiết kế chịu được nhiệt độ cao và áp suất lớn.

Kết luận

3 8 Globe Valve là thiết bị không thể thiếu cho các hệ thống đường ống nhỏ đòi hỏi sự chính xác và tin cậy. Với khả năng điều tiết mượt mà, độ kín khít cao và sự đa dạng về vật liệu, đây chính là giải pháp kinh tế và hiệu quả nhất để kiểm soát lưu chất.
