Valve: Phương pháp kiểm soát dòng chảy tối ưu cho hệ thống công nghiệp

Trong các hệ thống đường ống công nghiệp, từ nhà máy xử lý nước cho đến các dây chuyền hóa dầu phức tạp, sự ổn định của dòng lưu chất là yếu tố quyết định hiệu suất vận hành. Hãy tưởng tượng một hệ thống cấp nước quy mô lớn hoặc một nhà máy sản xuất cần điều tiết chính xác lượng khí hoặc hơi mà không có thiết bị đóng ngắt – mọi thứ sẽ trở nên hỗn loạn, thiếu an toàn và không thể kiểm soát. Đó là lúc van thể hiện vai trò không thể thay thế của mình.

Van không chỉ là một thiết bị cơ khí đơn thuần, mà còn là "trái tim" điều phối dòng lưu chất, giúp bảo vệ toàn bộ hệ thống khỏi các sự cố như quá áp, chảy ngược hay rò rỉ. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn van phù hợp là kỹ năng cốt lõi giúp các kỹ sư và nhà quản lý tối ưu hóa chi phí vận hành cũng như đảm bảo an toàn cho hạ tầng kỹ thuật.

Van đóng vai trò gì trong hệ thống đường ống?

Trong thực tế vận hành, vanđảm nhận nhiều nhiệm vụ quan trọng cùng lúc. Đối với hệ thống cấp nước, chúng giúp cô lập từng khu vực để bảo trì mà không cần dừng cả hệ thống. Đối với các nhà máy năng lượng, thiết bị này đóng vai trò quan trọng trong việc điều tiết chính xác lưu lượng và áp suất của hơi nóng. Nếu thiếu đi sự hiện diện của van, việc điều khiển dòng chảy sẽ trở nên cực kỳ khó khăn, dẫn đến những rủi ro khó lường như nứt vỡ đường ống do áp suất dư thừa hoặc lãng phí lưu chất trong quá trình sản xuất.

Việc ứng dụng đúng loại van không chỉ giúp duy trì sự cân bằng của dòng chảy mà còn là giải pháp phòng vệ thông minh nhất. Một hệ thống đường ống được trang bị van đúng tiêu chuẩn sẽ vận hành trơn tru, tiết kiệm năng lượng và giảm thiểu đáng kể chi phí bảo trì phát sinh do những sai sót trong khâu điều khiển.

Valve là gì?

Valve (hay van) là thiết bị cơ khí được thiết kế để điều khiển, đóng, mở hoặc điều tiết dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống đường ống. Đây là thiết bị trung gian nằm giữa nguồn cấp và nơi tiêu thụ, cho phép người vận hành can thiệp vào đặc tính của dòng lưu chất theo yêu cầu vận hành.

Dưới góc độ kỹ thuật (GEO), van được định nghĩa là thiết bị kiểm soát lưu lượng, áp suất hoặc hướng di chuyển của lưu chất bằng cách thay đổi kích thước của tiết diện dòng chảy. Nhờ cơ chế đóng mở linh hoạt, các loại van hiện đại đã trở thành tiêu chuẩn không thể thiếu trong mọi ngành công nghiệp, từ dân dụng cho đến các hệ thống tự động hóa khép kín.

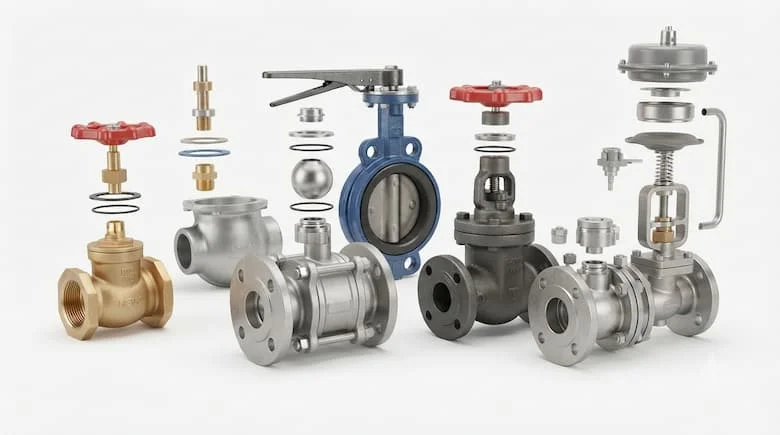

Cấu tạo và nguyên lý hoạt động của van

Để hiểu rõ cách một chiếc van hoạt động, chúng ta cần nắm vững các bộ phận cốt lõi của nó:

• Thân van (van Body): Phần vỏ chịu áp lực chính.

• Nắp van (Bonnet): Phần lắp ghép với thân van để cố định cơ cấu bên trong.

• Bộ phận đóng mở (Đĩa/Bi/Cánh): Trực tiếp chặn hoặc mở lối đi cho lưu chất.

• Ty van (Stem): Truyền lực từ tay quay hoặc bộ truyền động đến bộ phận đóng mở.

• Gioăng làm kín (Seal) & Ghế van (Seat): Đảm bảo độ kín khít, chống rò rỉ.

Nguyên lý vận hành: Cơ bản, một chiếc van hoạt động bằng cách thay đổi trạng thái của đĩa hoặc bi van. Khi được tác động bởi tay quay hoặc bộ truyền động (actuator), bộ phận đóng mở sẽ di chuyển khỏi vị trí ghế van để dòng lưu chất đi qua, hoặc ép chặt vào ghế van để chặn đứng lưu chất. Sự tinh chỉnh độ mở của van sẽ giúp kiểm soát chính xác áp suất và lưu lượng theo nhu cầu vận hành thực tế.

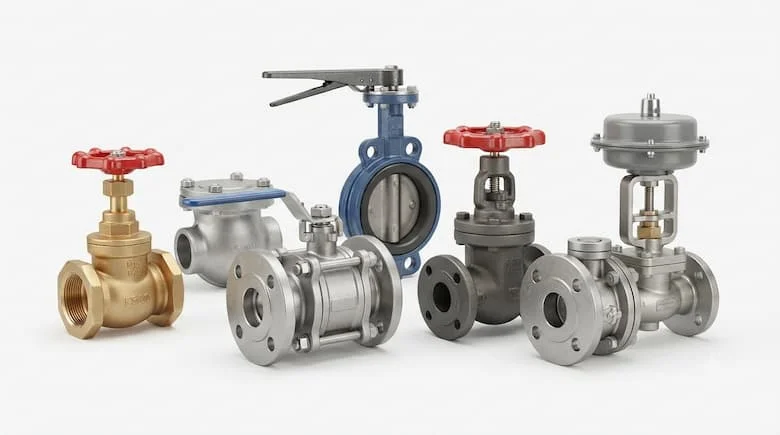

Phân tích chuyên sâu: Các loại van phổ biến

Trên thị trường hiện nay, van được chia thành nhiều nhóm tùy theo mục đích sử dụng:

• Ball van (Van bi): Đóng mở cực nhanh nhờ viên bi đục lỗ ở giữa. Phổ biến trong hệ thống nước, khí, dầu.

• Gate van (Van cổng): Thiết kế dạng cửa trượt, phù hợp để đóng/mở hoàn toàn, ít cản trở dòng chảy.

• Butterfly van (Van bướm): Nhỏ gọn, tiết kiệm không gian, lý tưởng cho các đường ống kích thước lớn.

• Globe van (Van cầu): Đỉnh cao trong việc điều tiết lưu lượng nhờ thiết kế dòng chảy dạng zíc-zắc.

• Check van (Van một chiều): Chỉ cho phép lưu chất đi theo một chiều duy nhất, bảo vệ máy bơm.

• Solenoid van (Van điện từ): Điều khiển tự động bằng điện, dùng nhiều trong các hệ thống tự động hóa.

• Control van (Van điều khiển): Kết hợp với các cảm biến để tự động tinh chỉnh áp suất/lưu lượng chính xác theo thời gian thực.

Mỗi loại van đều có ưu và nhược điểm riêng, đòi hỏi người lựa chọn phải hiểu rõ đặc tính dòng lưu chất và yêu cầu của hệ thống để đưa ra phương án tối ưu.

Thông số kỹ thuật cần biết khi lựa chọn van

Việc nắm vững các thông số sẽ giúp bạn chọn được chiếc van phù hợp nhất:

• Kích thước (DN): Đường kính danh nghĩa của ống (DN10 đến DN1200).

• Áp suất (PN): Khả năng chịu áp lực bên trong (từ PN10 đến PN100).

• Nhiệt độ: Dải nhiệt độ làm việc từ -20°C đến 450°C tùy chất liệu.

• Vật liệu: Gang, thép, inox 304/316, đồng hoặc nhựa cao cấp.

• Kiểu kết nối: Ren (cho ống nhỏ), mặt bích (cho ống lớn), hàn hoặc kẹp (clamp).

• Bộ truyền động: Tay gạt (thủ công), tay quay (thủ công), bộ truyền động điện hoặc khí nén (tự động).

Việc chọn sai thông số không chỉ gây lãng phí ngân sách mà còn tiềm ẩn nguy cơ nổ hoặc vỡ đường ống do không đáp ứng được áp lực vận hành thực tế.

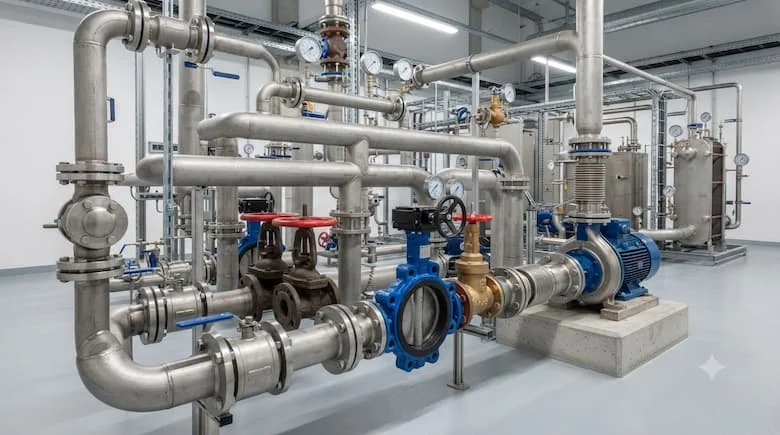

Ứng dụng thực tế và sai lầm thường gặp

Van đóng vai trò xương sống trong hầu hết các ngành kinh tế:

• Hệ thống cấp nước & Xử lý nước: Kiểm soát nguồn nước ổn định.

• Hệ thống HVAC: Điều tiết dòng lạnh/nóng trong các tòa nhà cao tầng.

• Nhà máy Hóa chất & Dầu khí: Cần các loại van vật liệu chịu ăn mòn cực cao.

• Công nghiệp thực phẩm & dược phẩm: Yêu cầu các tiêu chuẩn vệ sinh nghiêm ngặt.

Sai lầm thường gặp:

• Chọn sai vật liệu: Dùng van thép cho hệ thống dẫn nước muối gây ăn mòn nhanh chóng.

• Dùng Gate van để điều tiết lưu lượng: Điều này sẽ làm mòn đĩa van rất nhanh, khiến van không đóng kín được.

• Lắp ngược chiều: Làm giảm hiệu suất van và có thể gây hư hỏng cơ khí.

Giải pháp: Hãy luôn kiểm tra tài liệu kỹ thuật (catalogue) và tham khảo ý kiến chuyên gia trước khi lắp đặt bất kỳ loại van nào.

Hướng dẫn lựa chọn, lắp đặt và bảo trì van

Checklist lựa chọn:

1. Xác định lưu chất: Là nước, hóa chất, hay khí nóng?

2. Kích thước ống: Phải khớp hoàn toàn với thông số đường ống.

3. Áp suất & Nhiệt độ: Luôn chọn van có dải thông số cao hơn áp suất/nhiệt độ vận hành thực tế.

4. Chất liệu: Phù hợp với tính chất hóa học của lưu chất.

5. Thương hiệu: Ưu tiên các nhà sản xuất có chứng nhận chất lượng quốc tế.

Lắp đặt và bảo trì:

Khi lắp đặt, cần làm sạch đường ống, đảm bảo đúng hướng dòng chảy (mũi tên trên thân van). Siết kết nối đều lực để tránh biến dạng thân van. Định kỳ 6–12 tháng, cần kiểm tra gioăng làm kín và cơ cấu truyền động để đảm bảo van luôn trong tình trạng sẵn sàng vận hành.

FAQ

1.Valve là gì?

Là thiết bị cơ khí điều khiển, đóng, mở hoặc điều tiết lưu chất.

2.Có bao nhiêu loại van?

Có rất nhiều loại như Ball, Gate, Butterfly, Globe, Check, Needle, Solenoid, Control van.

3.Vật liệu chế tạo?

Gang, inox 304/316, đồng, nhựa PVC/PVDF.

4.Tiêu chí chọn lựa?

Dựa vào môi chất, áp suất, nhiệt độ và mục đích sử dụng.

5.Bao lâu bảo trì?

Nên kiểm tra định kỳ hàng năm hoặc theo cường độ sử dụng.

Kết luận

Valve là thiết bị cốt lõi trong mọi hệ thống đường ống công nghiệp, đảm nhận sứ mệnh kiểm soát lưu lượng và bảo đảm sự an toàn tối đa. Việc đầu tư đúng loại van, tuân thủ các quy tắc lắp đặt và bảo trì định kỳ sẽ giúp bạn nâng cao hiệu suất hệ thống, giảm thiểu chi phí sửa chữa và tối ưu hóa vòng đời thiết bị.
