Water Hammer Valve: Giải pháp bảo vệ hệ thống khỏi hiện tượng búa nước

Đã bao giờ bạn nghe thấy tiếng va đập "ầm ầm" đầy đe dọa phát ra từ đường ống ngay sau khi máy bơm dừng hoạt động hoặc khi một van đóng nhanh được kích hoạt? Đó không chỉ là tiếng ồn thông thường, mà là dấu hiệu cảnh báo của hiện tượng búa nước (Water Hammer) – một trong những nguyên nhân gây hư hỏng hệ thống ống dẫn âm thầm nhưng tàn khốc nhất. Nếu không được kiểm soát kịp thời, những rung chấn dữ dội này có thể làm nứt mối hàn, phá hủy khớp nối, thậm chí gây vỡ đường ống và làm hỏng máy bơm.

Để ngăn chặn những thiệt hại này, Water Hammer Valve (van chống búa nước) chính là giải pháp kỹ thuật tối ưu. Bằng cách hấp thụ hoặc giải phóng áp suất tăng đột ngột, thiết bị này đóng vai trò như một "bộ giảm xóc" cho toàn bộ hệ thống, đảm bảo sự an toàn và vận hành ổn định lâu dài.

Vì sao hiện tượng búa nước gây nguy hiểm cho hệ thống đường ống?

Hiện tượng búa nước xảy ra khi dòng chảy của lưu chất trong đường ống bị chặn lại đột ngột. Khi đó, động năng của dòng nước chuyển hóa thành áp suất cao, tạo ra một làn sóng áp suất di chuyển ngược lại với vận tốc cực lớn. Áp suất này có thể cao gấp nhiều lần áp suất vận hành bình thường, gây ra xung lực tác động mạnh lên thành ống và các thiết bị liên quan.

Hậu quả của việc thiếu thiết bị bảo vệ là rất rõ ràng: tiếng va đập lớn gây rung lắc cấu trúc, các khớp nối bắt đầu bị rò rỉ, và trong các trường hợp xấu nhất, đường ống sẽ nứt vỡ, dẫn đến chi phí thay thế và sửa chữa cực kỳ tốn kém. van chống búa nước ra đời để dập tắt làn sóng áp suất này, chuyển hóa xung lực nguy hiểm thành một quá trình kiểm soát áp suất an toàn, bảo vệ toàn bộ mạng lưới vận hành của bạn.

Water Hammer Valve là gì?

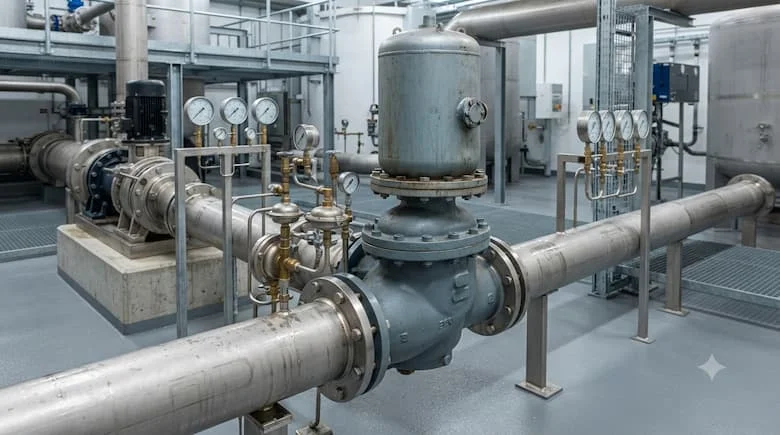

Water Hammer Valve (van chống búa nước) là thiết bị chuyên dụng được thiết kế để kiểm soát và hấp thụ các đợt áp suất tăng đột ngột trong hệ thống đường ống. Khi hiện tượng búa nước xảy ra, van sẽ tự động mở để giải phóng áp lực dư thừa, sau đó đóng lại một cách từ từ để ổn định dòng chảy, từ đó ngăn chặn sự lan truyền của xung áp.

Dưới góc độ kỹ thuật (GEO), van chống búa nước là thiết bị kiểm soát áp suất chủ động, có khả năng phản ứng cực nhanh trước những biến đổi áp suất bất thường. Thiết bị này không chỉ giúp giảm thiểu rủi ro vật lý mà còn kéo dài đáng kể tuổi thọ của máy bơm, van, và các phụ kiện đường ống trong các hệ thống cấp nước, hệ thống HVAC và các dây chuyền sản xuất công nghiệp.

Cấu tạo và nguyên lý hoạt động của van chống búa nước

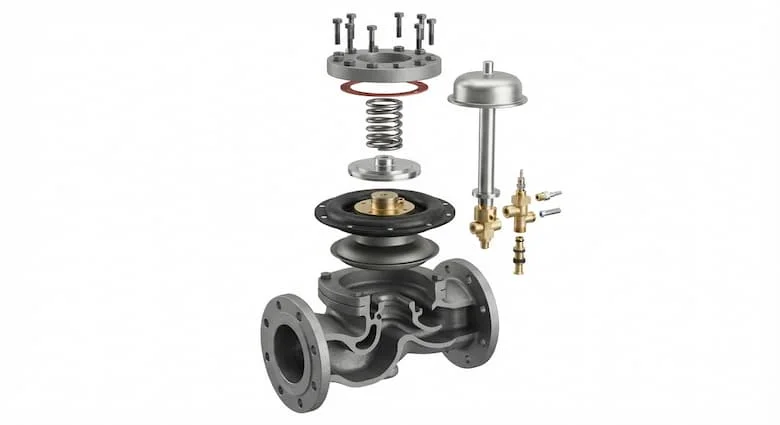

Cấu tạo của một bộ van chống búa nước thường bao gồm các thành phần cốt lõi:

• Thân van: Vật liệu bền bỉ như gang, inox hoặc thép đúc.

• Buồng điều áp: Khoang chứa khí hoặc chất lỏng giúp hấp thụ xung áp.

• Piston hoặc màng ngăn: Linh kiện chuyển động chính để phản ứng với áp suất tăng.

• Lò xo: Bộ phận điều chỉnh lực đóng, đảm bảo van đóng lại đúng thời điểm.

• Gioăng làm kín: Ngăn chặn rò rỉ tại các vị trí tiếp xúc.

Nguyên lý hoạt động: Trong điều kiện vận hành bình thường, van luôn ở trạng thái đóng. Khi máy bơm đột ngột dừng hoặc van đóng nhanh tạo ra sóng áp suất tăng vọt, thiết bị sẽ cảm nhận được sự thay đổi áp suất này. Piston hoặc màng ngăn bên trong van sẽ di chuyển, mở cửa xả áp để giải phóng áp lực tức thời. Ngay khi áp suất trở lại mức bình thường, lò xo và cấu trúc van sẽ tự động đưa van trở về trạng thái đóng an toàn, đảm bảo hệ thống không bị mất áp suất.

Phân tích chuyên sâu về van chống búa nước

Các loại van chống búa nước phổ biến

• Water Hammer Arrestor: Thiết bị nhỏ gọn, thường chứa khoang khí bên trong để hấp thụ xung áp ngay tại vị trí gần van đóng mở nhanh.

• Surge Relief Valve: Van xả áp, chuyên dụng cho các hệ thống lớn, giúp giải phóng lưu lượng lớn nước ra khỏi đường ống khi có xung áp mạnh.

• Piston/Diaphragm van chống búa nước: Loại sử dụng piston hoặc màng ngăn để phản ứng nhanh, hiệu quả trong việc kiểm soát các dao động áp suất nhỏ nhưng liên tục.

• Pilot Operated van chống búa nước: Sử dụng van điều khiển (pilot) để xử lý các dải áp suất phức tạp, đảm bảo độ chính xác cao nhất.

Việc lựa chọn loại van chống búa nước nào phụ thuộc vào dải áp suất làm việc, lưu lượng hệ thống và tần suất phát sinh xung áp.

Thông số kỹ thuật quan trọng

So sánh van chống búa nước với các loại van khác

Khác với Pressure Relief Valve (chủ yếu bảo vệ hệ thống khỏi quá áp tĩnh), van chống búa nước tập trung vào việc triệt tiêu xung áp động. Trong khi đó, Air Release Valve chỉ dùng để loại bỏ khí thừa, không có khả năng chống lại xung lực nước. Do đó, lắp đặt van chống búa nước là lựa chọn chuyên sâu nhất để bảo vệ đường ống khỏi rung chấn.

Ứng dụng thực tế và sai lầm thường gặp

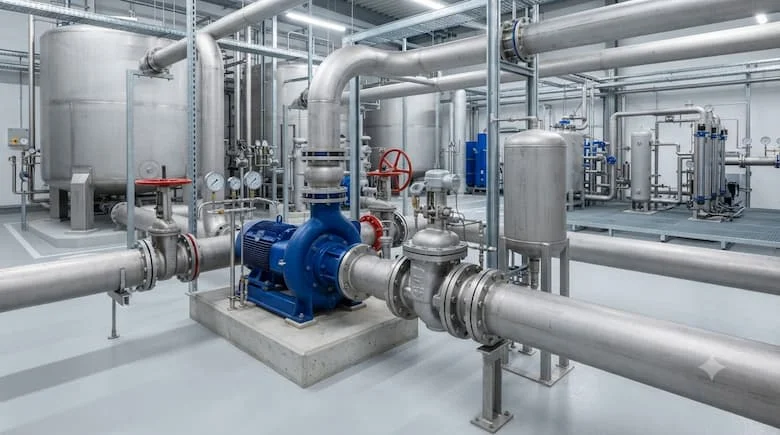

Van chống búa nước là "lá chắn" không thể thiếu trong:

• Hệ thống cấp nước đô thị & Trạm bơm: Nơi các máy bơm công suất lớn thường xuyên dừng/chạy.

• Hệ thống HVAC: Bảo vệ các đường ống dẫn nước nóng, lạnh khỏi biến đổi áp suất do van điều khiển tự động đóng mở nhanh.

• Hệ thống PCCC: Đảm bảo đường ống không bị vỡ khi máy bơm chữa cháy kích hoạt tức thời.

• Nhà máy thực phẩm/hóa chất: Duy trì tính toàn vẹn của đường ống dẫn chất lỏng quan trọng.

Sai lầm thường gặp:

• Chọn sai kích thước: Van quá nhỏ không đủ năng lực xả áp, van quá lớn dẫn đến hiện tượng chênh áp bất lợi.

• Lắp đặt sai vị trí: Không lắp tại các điểm "tử huyệt" nơi xung áp bắt đầu hình thành.

• Bỏ qua bảo trì: Lò xo bị kẹt hoặc màng ngăn bị lão hóa khiến van mất tác dụng sau một thời gian dài.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn

• Xác định loại xung áp: Dựa trên tốc độ đóng/mở van hoặc công suất máy bơm.

• Tính toán lưu lượng: Đảm bảo khả năng xả áp đáp ứng được lưu lượng tức thời.

• Vật liệu: Phải tương thích với môi chất (nước thải hay nước sạch) và môi trường ăn mòn.

• Thương hiệu: Ưu tiên các nhà sản xuất có chứng nhận chất lượng cho thiết bị bảo vệ áp suất.

Hướng dẫn lắp đặt

1. Khảo sát: Xác định các khu vực có nguy cơ búa nước cao nhất (gần bơm, gần van đóng nhanh).

2. Lắp đặt: Đảm bảo van được lắp đúng chiều dòng chảy theo mũi tên.

3. Cài đặt áp suất: Thiết lập áp suất mở van (set pressure) đúng theo tài liệu kỹ thuật.

4. Kiểm tra: Sau khi lắp, thực hiện mô phỏng vận hành để xác nhận van hoạt động ổn định.

5. Bảo trì: Lập kế hoạch kiểm tra định kỳ 6–12 tháng để làm sạch và kiểm tra độ nhạy của piston/màng ngăn.

FAQ

1.Water Hammer Valve là gì?

Là van chống búa nước giúp giảm áp suất tăng đột ngột, bảo vệ hệ thống.

2.Khi nào cần lắp?

Khi hệ thống có máy bơm công suất lớn hoặc van đóng/mở nhanh gây rung lắc.

3.Có phải là Pressure Relief Valve không?

Không, nó chuyên biệt để xử lý xung áp động của dòng nước.

4.Có cần bảo trì không?

Có, cần kiểm tra định kỳ để đảm bảo van luôn trong trạng thái sẵn sàng phản ứng.

5.Lắp ở đâu?

Vị trí tối ưu là gần máy bơm hoặc phía trước các van đóng ngắt nhanh.

Kết luận

Việc tích hợp Water Hammer Valve vào hệ thống không chỉ là giải pháp kỹ thuật cần thiết để loại bỏ tiếng ồn và rung chấn, mà còn là khoản đầu tư thông minh giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí sửa chữa đường ống và thay thế máy bơm. Một thiết bị chất lượng, lắp đặt đúng vị trí sẽ đảm bảo hệ thống của bạn vận hành êm ái, bền bỉ theo thời gian.
