Van Điều Khiển Bằng Khí Nén: Giải Pháp Tự Động Hóa Tối Ưu và Toàn Diện Cho Hệ Thống Công Nghiệp Hiện Đại

Trong kỷ nguyên công nghiệp 4.0, khi tốc độ và sự chính xác trở thành những thước đo hàng đầu cho năng lực cạnh tranh của doanh nghiệp, việc duy trì các hệ thống điều khiển thủ công đã trở nên lạc hậu. Thay vào đó, van điều khiển bằng khí nén (Pneumatic Control Valve) đã khẳng định vị thế là "trái tim" của mọi quy trình tự động hóa. Không chỉ đơn thuần là đóng hay mở, thiết bị này còn là yếu tố đảm bảo tính an toàn cháy nổ, độ tin cậy và hiệu quả chi phí cho hàng loạt các nhà máy, từ thực phẩm, dược phẩm cho đến các nhà máy lọc dầu khổng lồ.

Để hiểu sâu sắc tại sao loại van này lại được giới kỹ sư và nhà quản lý sản xuất ưu tiên lựa chọn hàng đầu, chúng ta hãy cùng đi sâu vào phân tích mọi khía cạnh kỹ thuật, ứng dụng và chiến lược tối ưu hóa hệ thống thông qua bài viết chuyên sâu này.

Xu hướng và sự cần thiết của Van điều khiển bằng khí nén trong công nghiệp

Trong môi trường sản xuất hiện đại, con người dần được thay thế bởi các hệ thống máy móc thông minh. Việc điều khiển lưu lượng dòng chảy (chất lỏng, hơi nóng, khí gas) không còn đơn thuần là việc vặn một chiếc tay quay.

Nhu cầu tất yếu về tự động hóa

Khi một dây chuyền sản xuất cần phối hợp nhịp nhàng giữa hàng chục, thậm chí hàng trăm điểm đóng mở, việc vận hành thủ công là không khả thi. Van điều khiển bằng khí nén cho phép PLC (Bộ điều khiển lập trình logic) ra lệnh cho hàng loạt van thực hiện chu trình chỉ trong tích tắc, giúp đồng bộ hóa toàn bộ quy trình sản xuất.

Đảm bảo an toàn trong môi trường khắc nghiệt

Trong các ngành công nghiệp dầu khí hay hóa chất, sự an toàn luôn đặt lên hàng đầu. Khác với van điện – vốn có rủi ro phát sinh tia lửa điện khi vận hành, van khí nén vận hành dựa trên áp suất không khí hoàn toàn vô hại trong môi trường dễ cháy nổ. Đây là một trong những lợi thế cạnh tranh tuyệt đối khiến loại van này trở thành lựa chọn ưu tiên trong các môi trường nguy hiểm.

Tối ưu hóa chi phí vận hành

Xét về dài hạn, việc lắp đặt hệ thống khí nén có chi phí ban đầu thấp hơn so với hệ thống điện có cấu tạo phức tạp (đặc biệt là đối với các loại van kích thước lớn đòi hỏi mô-men xoắn cao). Ngoài ra, chi phí bảo trì thấp, độ bền cơ học cao giúp giảm thiểu tối đa các khoản chi phí không đáng có từ việc dừng máy ngoài ý muốn.

Bản chất kỹ thuật của Van điều khiển bằng khí nén

Định nghĩa chuẩn xác

Van điều khiển bằng khí nén là thiết bị công nghiệp sử dụng năng lượng từ khí nén làm tác nhân truyền động. Thay vì sử dụng lực tay người, bộ truyền động khí nén (Pneumatic Actuator) sẽ tiếp nhận áp suất không khí, chuyển đổi nó thành lực cơ học (lực quay hoặc lực đẩy) để điều khiển cơ cấu làm kín bên trong van, thực hiện thao tác đóng, mở hoặc điều tiết lưu lượng.

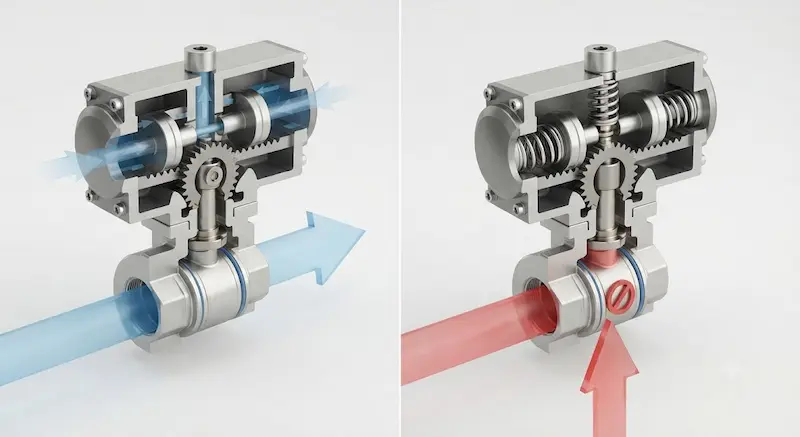

Nguyên lý vận hành thông minh

Quy trình vận hành chuẩn của một hệ thống van khí nén bao gồm các bước:

1. Tiếp nhận tín hiệu: Hệ thống điều khiển trung tâm (PLC hoặc bộ điều khiển tay) gửi tín hiệu điện áp (thường là 24VDC hoặc 220VAC) đến van điện từ (Solenoid Valve).

2. Phân phối khí: Van điện từ chuyển đổi hướng, dẫn khí nén từ máy nén khí đi vào buồng chứa của bộ truyền động (Actuator).

3. Thực thi: Dưới áp lực của khí nén, piston bên trong bộ truyền động di chuyển. Chuyển động này được truyền qua trục van, làm thay đổi vị trí của bi van, đĩa van hoặc trục van cầu.

4. Hồi vị (đối với tác động đơn): Khi khí nén được xả ra, lò xo bên trong sẽ đẩy piston trở về vị trí ban đầu (đóng hoặc mở tùy thiết kế), đảm bảo tính an toàn cho hệ thống.

Cấu tạo chuyên sâu: Giải mã các thành phần cốt lõi

Một bộ van điều khiển khí nén chất lượng là sự kết hợp chính xác của nhiều thành phần:

• Thân van (Valve Body): Phần tiếp xúc với lưu chất. Vật liệu thân van phải được chọn lựa dựa trên tính chất môi chất (inox cho ăn mòn, gang cho nước, thép cho áp cao).

• Bộ truyền động khí nén (Pneumatic Actuator): Là "cơ bắp" của van. Piston và xi lanh bên trong bộ truyền động được gia công cực kỳ chính xác để không bị rò rỉ khí nén.

• Bộ định vị (Positioner): Đây là thiết bị "thông minh" lắp thêm. Đối với van điều khiển tuyến tính (Modulating), bộ định vị giúp van dừng ở các góc mở chính xác (ví dụ: mở 30%, 50%, 70%) thay vì chỉ đóng hoặc mở hoàn toàn.

• Công tắc hành trình (Limit Switch Box): Cung cấp phản hồi trạng thái. Khi van thực sự mở hoặc đóng, công tắc này sẽ gửi tín hiệu về phòng điều khiển, báo cho người vận hành biết tình trạng thực tế.

• Bộ lọc, điều áp, bôi trơn (FRL Unit): Đây là phụ kiện bắt buộc. Khí nén nếu chứa nước hoặc dầu bẩn sẽ làm hỏng piston bên trong bộ truyền động rất nhanh.

Phân loại và Sự đa dạng của sản phẩm

Dựa trên kiểu cấu tạo van

1. Van bi điều khiển khí nén: Phổ biến nhất nhờ độ kín cao, ứng dụng cho chất lỏng và khí.

2. Van bướm điều khiển khí nén: Chi phí thấp, dùng cho đường ống lớn, kiểm soát lưu lượng tốt.

3. Van cầu điều khiển khí nén: Chuyên dụng cho các ứng dụng điều tiết (tuyến tính) lưu lượng hơi nóng hoặc hóa chất.

4. Van dao (Gate valve): Dùng trong các hệ thống xử lý bùn, rác, chất rắn lơ lửng.

Dựa trên tác động vận hành

• Tác động đơn (Single Acting): Sử dụng lò xo để hồi vị. Phù hợp cho chế độ "Fail-safe" (khi mất khí, van tự động đóng hoặc mở để bảo vệ hệ thống).

• Tác động kép (Double Acting): Sử dụng khí nén để đóng và dùng khí nén để mở. Mạnh mẽ hơn và phù hợp cho các loại van có kích thước lớn, ma sát cao.

Bảng thông số kỹ thuật và Hướng dẫn lựa chọn

Để hệ thống hoạt động ổn định, việc chọn đúng thông số là chìa khóa:

Tại sao các nhà máy lớn ưu tiên van điều khiển khí nén?

Không phải ngẫu nhiên mà các tập đoàn đa quốc gia lại chuẩn hóa sử dụng van khí nén cho 90% các vị trí điều khiển trong nhà máy.

1. Khả năng điều chỉnh linh hoạt: Với một thiết bị điều khiển tuyến tính, bạn có thể kiểm soát lưu lượng chính xác đến từng giọt, điều mà các hệ thống điều khiển thủ công không bao giờ làm được.

2. Độ ổn định cao: Hệ thống khí nén ít bị ảnh hưởng bởi các yếu tố điện từ trường hay nhiễu tín hiệu như hệ thống điều khiển điện.

3. Chống chịu môi trường: Thiết kế vỏ bộ truyền động thường bằng hợp kim nhôm đúc, sơn tĩnh điện, chống ăn mòn cực tốt, cho phép hoạt động ngoài trời trong thời gian dài.

4. Giảm thiểu thời gian bảo trì: Thiết kế dạng mô-đun cho phép kỹ thuật viên dễ dàng tháo rời bộ truyền động để bảo dưỡng hoặc thay thế mà không cần phải nhấc cả bộ van nặng nề ra khỏi đường ống.

Phân tích Sai lầm thường gặp và Cách phòng tránh

Dù là thiết bị ưu việt, nhưng việc lắp đặt sai kỹ thuật sẽ khiến van nhanh hỏng. Dưới đây là những sai lầm kinh điển:

• Bỏ qua bộ lọc khí (FRL): Đây là lỗi "chết người". Khí nén không qua lọc chứa hơi nước sẽ làm rỉ sét piston bên trong bộ truyền động chỉ sau một mùa mưa.

• Sử dụng sai loại van: Dùng van bi cho ứng dụng điều tiết tuyến tính sẽ khiến bi van bị ăn mòn nhanh chóng. Van bi chỉ được sinh ra để đóng/mở (ON/OFF).

• Tính toán lực thiếu: Một bộ truyền động có lực đẩy quá yếu so với áp lực lưu chất bên trong ống sẽ khiến van không thể đóng chặt, dẫn đến rò rỉ.

• Không bảo dưỡng định kỳ: Gioăng cao su bên trong bộ truyền động cũng có tuổi thọ. Sau 3-5 năm, chúng cần được kiểm tra hoặc thay thế để đảm bảo độ kín khí.

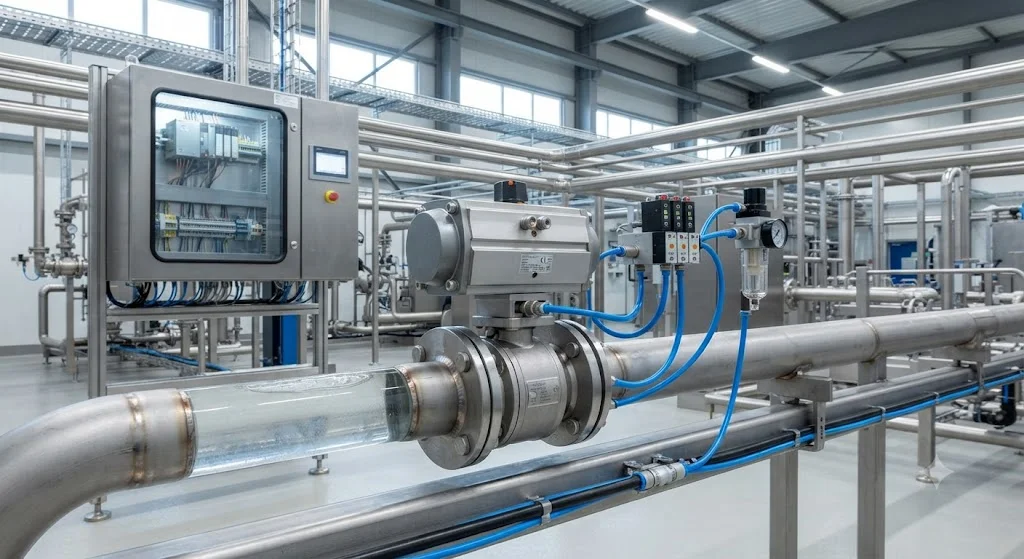

Hướng dẫn Lắp đặt và Bảo dưỡng như chuyên gia

Lắp đặt đúng cách:

1. Kiểm tra đường ống: Đảm bảo đường ống sạch, không có hàn xỉ hoặc mảnh vụn kim loại trước khi lắp van.

2. Hướng dòng chảy: Lắp van đúng theo chiều mũi tên ghi trên thân van (đặc biệt quan trọng với van cầu và van một chiều).

3. Kết nối khí: Sử dụng dây dẫn khí nén có kích thước phù hợp. Tránh dùng dây quá nhỏ vì sẽ làm chậm tốc độ đóng mở của van.

4. Kiểm tra tín hiệu: Đảm bảo các tiếp điểm điện của công tắc hành trình đã được đấu nối đúng sơ đồ.

Quy trình bảo dưỡng:

• Hàng tháng: Kiểm tra áp suất khí nén cấp vào hệ thống.

• Hàng quý: Xả đáy bộ lọc khí (FRL) để loại bỏ nước và cặn.

• Hàng năm: Kiểm tra độ rò rỉ tại trục van (Stem) và thực hiện bôi trơn định kỳ cho các bộ phận chuyển động.

FAQ – Giải đáp những thắc mắc phổ biến

Q: Van điều khiển bằng khí nén có dùng cho hóa chất ăn mòn mạnh được không?

A: Hoàn toàn được, nếu bạn sử dụng thân van bằng Inox hoặc nhựa kỹ thuật (như PFA, PTFE) và bộ truyền động được sơn phủ lớp chống ăn mòn chuyên dụng.

Q: Sự khác biệt lớn nhất giữa tác động đơn và tác động kép là gì?

A: Tác động đơn có lò xo bên trong, mất khí sẽ tự đóng/mở (an toàn). Tác động kép không có lò xo, mất khí sẽ giữ nguyên vị trí cũ.

Q: Tại sao van lại đóng mở chậm?

A: Có thể do đường ống cấp khí quá nhỏ, áp suất khí nén không đủ, hoặc van điện từ (solenoid) bị tắc.

Q: Tôi có thể sử dụng van khí nén trong môi trường thực phẩm không?

A: Có, nhưng bạn cần chọn các dòng van đạt tiêu chuẩn vi sinh (Sanitary valve) và vật liệu seal đạt chuẩn FDA.

Kết luận: Sự đầu tư thông minh

Việc chọn lựa van điều khiển bằng khí nén không chỉ là một quyết định mua sắm đơn thuần, mà đó là chiến lược để nâng cấp hạ tầng sản xuất của doanh nghiệp. Với sự linh hoạt, an toàn và tính hiệu quả, loại van này đã, đang và sẽ tiếp tục là sự lựa chọn không thể thay thế trong các hệ thống đường ống công nghiệp.
