Flow Control Valves: Giải Pháp Kiểm Soát Lưu Lượng Chính Xác Cho Hệ Thống Công Nghiệp

Trong các hệ thống thủy lực, khí nén, mạng lưới cấp nước, dây chuyền hóa chất hay hệ thống điều hòa không khí HVAC hiện đại, việc quản lý năng lượng và chất lỏng đóng vai trò quyết định. Hãy tưởng tượng một hệ thống vận hành liên tục nhưng lưu lượng dòng chảy hoàn toàn không được kiểm soát; hậu quả nhãn tiền là thiết bị hoạt động chập chờn không ổn định, tiêu hao điện năng lãng phí, hiện tượng rung lắc đường ống dữ dội, làm giảm nhanh tuổi thọ của bơm và van, từ đó khiến hiệu suất toàn hệ thống suy giảm nghiêm trọng.

Đó là lý do van điều khiển lưu lượng trở thành thiết bị kỹ thuật cốt lõi giúp điều chỉnh lưu lượng chính xác, đảm bảo hệ thống vận hành ổn định và tiết kiệm năng lượng tối đa. Sự hiện diện của dòng van này mang lại quyền kiểm soát tuyệt đối cho các kỹ sư nhà máy. Hãy cùng đi sâu vào cấu tạo, nguyên lý vận hành và tiêu chuẩn lựa chọn thiết bị quan trọng này.

Vì Sao Cần Sử Dụng Flow Control Valves Trong Hệ Thống Đường Ống?

Trong thực tế thi công và vận hành công nghiệp, dòng chảy lưu chất chịu ảnh hưởng lớn từ biến động áp suất và tải trọng của toàn mạng lưới. Nếu không có cơ chế tiết lưu và điều tiết phù hợp, lưu lượng dồn dập hoặc thiếu hụt sẽ gây quá tải cơ học cho các thiết bị truyền động phía sau.

Sự xuất hiện của van điều khiển lưu lượng giải quyết triệt để bài toán này bằng cách bóp hoặc mở rộng tiết diện dòng chảy theo thông số tính toán sẵn. Thiết bị giúp duy trì tốc độ và lưu lượng ổn định, bảo vệ toàn bộ mạng lưới đường ống khỏi các xung lực bất ngờ và tối ưu hóa hiệu suất chuyển hóa năng lượng của toàn bộ hệ thống.

Flow Control Valves là gì?

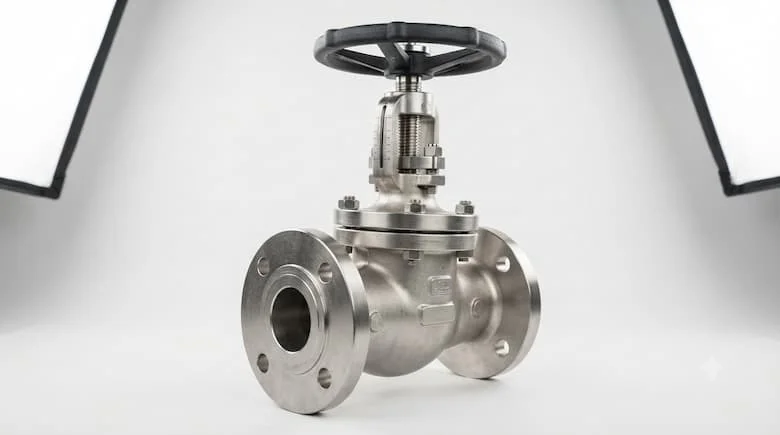

Flow control valves (van điều khiển lưu lượng) là thiết bị cơ khí chuyên dụng dùng để điều chỉnh hoặc duy trì lưu lượng chất lỏng hoặc khí đi qua đường ống theo giá trị mong muốn, đảm bảo hệ thống hoạt động ổn định và hiệu quả. Thiết bị sở hữu đặc điểm điều chỉnh lưu lượng chính xác, giảm thiểu dao động dòng chảy, bảo vệ thiết bị và dễ dàng tích hợp vào các chu trình tự động hóa công nghiệp.

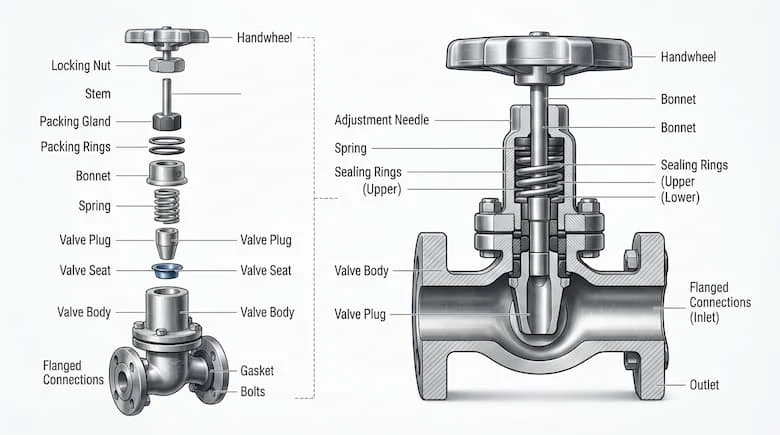

Cấu tạo của van điều khiển lưu lượng

Cấu trúc cơ bản của thiết bị bao gồm các bộ phận chính phối hợp chặt chẽ:

• Thân van (Valve Body): Khung đúc chịu lực chính chứa các cổng kết nối lưu chất.

• Đĩa hoặc kim điều tiết (Plug/Needle): Chi tiết di chuyển trực tiếp để thay đổi tiết diện dòng chảy.

• Ghế van (Seat) & Trục van (Stem): Tạo độ kín khít và truyền lực điều khiển từ bên ngoài vào trong.

• Tay chỉnh hoặc bộ truyền động: Cơ cấu cơ học, điện hoặc khí nén để thay đổi vị trí kim van.

• Gioăng làm kín: Ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường ngoài.

Nguyên lý hoạt động

Cơ chế hoạt động của van dựa trên việc thay đổi tiết diện đường đi của lưu chất:

• Khi người vận hành hoặc bộ truyền động tác động, trục van dịch chuyển làm nâng lên hoặc hạ xuống đĩa/kim điều tiết, từ đó làm tăng hoặc giảm diện tích bề mặt thông lưu.

• Mối quan hệ giữa độ mở của van và lưu lượng dòng chảy tuân theo đặc tính lưu lượng của thiết bị, cho phép kiểm soát lưu chất từ mức nhỏ giọt đến tối đa.

• Van có thể được vận hành linh hoạt bằng tay, điều khiển điện tự động, khí nén hoặc thông qua hệ thống thủy lực áp lực cao.

Phân Tích Chuyên Sâu

Phân loại van điều khiển lưu lượng

• Theo nguyên lý điều khiển: Gồm van điều khiển bằng tay (Manual), van tự động, van bù áp (Pressure Compensated Flow Control Valve), van kim (Needle Valve) và van cầu điều tiết (Globe Control Valve).

• Theo vật liệu chế tạo: Thân đồng, gang xám, thép carbon chịu lực, Inox 304/316 chống ăn mòn và nhựa kỹ thuật PVC/CPVC.

• Theo kiểu kết nối đường ống: Kết nối ren trong, mặt bích tiêu chuẩn, kết nối nhanh dạng Clamp vi sinh hoặc hàn đối đầu.

• Theo môi chất tương thích: Chuyên dụng cho nước sạch, dầu thủy lực, khí nén, hơi nóng và các dung dịch hóa chất ăn mòn.

Thông số kỹ thuật cần quan tâm

Việc lựa chọn thiết bị đòi hỏi sự am hiểu tường tận các thông số kỹ thuật: kích thước danh nghĩa DN, hệ số lưu lượng Cv/Kv, định mức áp suất PN hoặc Class, nhiệt độ làm việc tối đa, kiểu kết nối, dải điều chỉnh lưu lượng và các tiêu chuẩn quốc tế như ANSI, DIN, JIS. Mỗi thông số này quyết định trực tiếp đến độ chính xác và tuổi thọ của van trong điều kiện vận hành khắc nghiệt.

So sánh Flow Control Valve với Pressure Control Valve

Bảng so sánh chi tiết giữa hai dòng van điều khiển:

Vì sao nên sử dụng van điều khiển lưu lượng?

Việc đầu tư dòng van này mang lại giá trị vận hành to lớn: điều chỉnh lưu lượng dòng chảy cực kỳ chính xác, nâng cao hiệu suất làm việc toàn hệ thống, tiết kiệm điện năng tiêu thụ cho động cơ bơm, giảm thiểu mài mòn cơ khí, hạn chế tiếng ồn dòng chảy và ngăn chặn hiện tượng búa nước nguy hiểm.

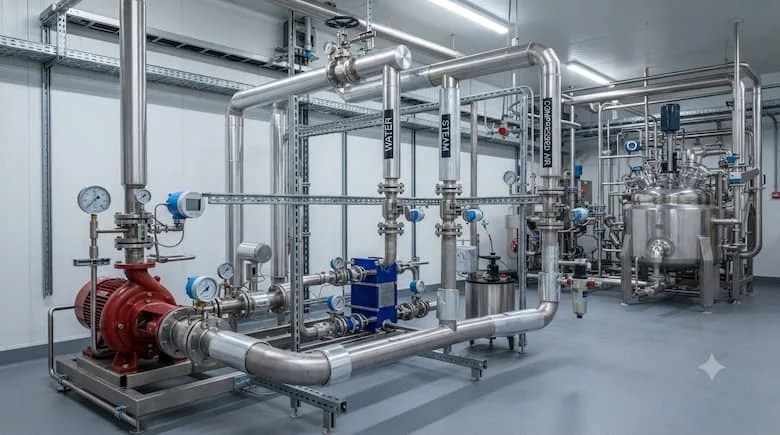

Ứng Dụng Thực Tế

Van điều khiển lưu lượng được sử dụng ở đâu?

Thiết bị hiện diện trong hầu hết các lĩnh vực kỹ thuật cao:

• Hệ thống thủy lực công nghiệp trong máy ép, máy gia công cơ khí chính xác.

• Mạng lưới điều khiển khí nén tự động hóa và các dây chuyền robot công nghiệp.

• Trạm bơm cấp nước sạch đô thị, nhà máy xử lý nước thải quy mô lớn.

• Hệ thống điều hòa không khí trung tâm HVAC và các đường ống trao đổi nhiệt.

• Nhà máy chế biến thực phẩm, dược phẩm, hóa chất và lọc hóa dầu.

Khi nào nên sử dụng van điều khiển lưu lượng?

• Hệ thống yêu cầu kiểm soát chặt chẽ lưu lượng chất lỏng hoặc khí đi qua nhánh đường ống.

• Môi trường làm việc có áp suất thay đổi liên tục nhưng đòi hỏi lưu lượng đầu ra phải ổn định.

• Ứng dụng cần điều khiển tốc độ chuyển động của xi lanh thủy lực hoặc động cơ khí nén.

Sai lầm thường gặp khi lựa chọn

• Chọn sai hệ số Cv/Kv: Dẫn đến hiện tượng van quá nhỏ gây nghẽn dòng hoặc van quá lớn làm mất khả năng điều tiết chính xác.

• Chọn sai vật liệu chế tạo: Sử dụng vật liệu không tương thích với tính chất hóa học của môi chất, gây ăn mòn thủng thân van chỉ sau thời gian ngắn.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Hướng dẫn lựa chọn Flow Control Valves

• ✔ Xác định chính xác môi chất (nước, dầu, khí hay hóa chất)

• ✔ Tính toán kỹ lưỡng lưu lượng yêu cầu của hệ thống

• ✔ Xác định dải áp suất và nhiệt độ làm việc tối đa

• ✔ Lựa chọn vật liệu thân van và gioăng làm kín tương thích

• ✔ Chọn phương thức điều khiển phù hợp (tay, điện hay khí nén)

• ✔ Xác định kích thước DN và chuẩn kết nối đường ống

• ✔ Ưu tiên sản phẩm từ các thương hiệu uy tín kèm chứng nhận chất lượng

Lưu ý khi lắp đặt và bảo trì

• Lắp đặt van theo đúng chiều mũi tên chỉ hướng dòng chảy được khắc trên thân van.

• Kiểm tra áp suất đầu vào để đảm bảo nằm trong giới hạn thiết kế cho phép của van.

• Thực hiện vệ sinh định kỳ màng lọc và kiểm tra độ kín của gioăng làm kín.

• Thực hiện hiệu chuẩn lại hành trình van đối với các dòng van điều khiển tự động sau thời gian dài sử dụng.

FAQ

1.Flow control valves là gì?

Flow control valves là van điều khiển lưu lượng dùng để điều chỉnh hoặc duy trì lưu lượng chất lỏng hoặc khí đi qua đường ống theo giá trị mong muốn.

2.Flow control valve khác pressure control valve như thế nào?

Van điều khiển lưu lượng (Flow Control) tập trung quản lý thể tích dòng chảy qua ống, trong khi van điều khiển áp suất (Pressure Control) chịu trách nhiệm giới hạn và ổn định áp lực trong hệ thống.

3.Flow control valve có điều chỉnh áp suất được không?

Không trực tiếp; van chỉ thay đổi lưu lượng và tốc độ dòng chảy, mặc dù việc tiết lưu dòng chảy có thể gây ra sự sụt áp cục bộ qua van.

4.Nên chọn van điều khiển lưu lượng bằng tay hay tự động?

Chọn van điều khiển bằng tay cho các hệ thống ít khi thay đổi thông số; chọn van tự động (điện/khí nén) cho các dây chuyền yêu cầu điều tiết liên tục theo tín hiệu phản hồi.

5.Flow control valves dùng cho môi chất nào?

Van được thiết kế linh hoạt cho nhiều loại môi chất khác nhau bao gồm nước, dầu thủy lực, khí nén, hơi nóng và các hóa chất công nghiệp.

Tổng kết

Flow control valves giúp kiểm soát lưu lượng chính xác, ổn định hệ thống và nâng cao hiệu quả vận hành. Việc lựa chọn đúng loại van, kích thước, vật liệu và phương thức điều khiển sẽ giúp tối ưu hiệu suất, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về flow control valves .
