Van Bi 1 2: Hướng Dẫn Chọn Mua, Kỹ Thuật và Ứng Dụng Chi Tiết Từ Chuyên Gia

Khi bước chân vào cửa hàng vật tư hay bắt tay vào lắp đặt một hệ thống dẫn nước, khí nén, cụm từ van bi 1/2 luôn là từ khóa xuất hiện đầu tiên và phổ biến nhất. Thế nhưng, đằng sau sự quen thuộc đó lại là vô số bẫy kỹ thuật khiến không ít thợ lắp đặt lẫn chủ đầu tư chọn nhầm sản phẩm, dẫn đến rò rỉ, giảm lưu lượng hoặc nhanh hỏng hóc chỉ sau một thời gian ngắn vận hành.

Van bi 1/2 được sử dụng nhiều nhưng không phải ai cũng chọn đúng

Hãy hình dung bạn đang tự tay lắp đặt một hệ thống cấp nước gia đình, kết nối máy lọc nước RO, đi đường ống khí nén cho xưởng nhỏ, lắp ráp máy bơm tăng áp hoặc thi công các nhánh đường ống công nghiệp cỡ nhỏ. Tại mỗi điểm chia nhánh đó, thiết bị khóa dòng chảy không thể thiếu chính là van bi 1/2.

Tuy nhiên, thực tế khảo sát cho thấy phần lớn người mua chỉ gọi tên chung chung mà chưa thực sự hiểu sâu:

• Có phải DN15 không?

• Có phải phi 21 không?

• Có những loại nào?

• Dùng ren hay hàn?

• Chọn đồng hay inox?

Việc lựa chọn sai thông số kỹ thuật không chỉ gây lãng phí chi phí thay thế mà còn làm đình trệ toàn bộ hệ thống vận hành. Bài viết chuyên sâu này sẽ mổ xẻ toàn diện từ kiến thức nền tảng, cấu tạo, phân loại kỹ thuật cho đến kinh nghiệm thực tế giúp bạn chọn đúng van bi 1/2 chuẩn xác 100% cho công trình của mình.

Van bi 1 2 là gì?

Định nghĩa một cách chuẩn xác kỹ thuật, van bi 1 2 inch là dòng van khóa dòng chảy sử dụng một viên bi đục lỗ xuyên tâm để điều tiết hoặc đóng mở lưu chất, sở hữu kích thước danh nghĩa tiêu chuẩn là

1/2" tương đương với DN15, chuyên dụng cho các hệ thống đường ống có đường kính ngoài Phi 21 mm.

Để hiểu rõ hơn hệ thống ký hiệu này:

• Inch ("): Đơn vị đo lường chiều dài theo hệ đo lường Anh/Mỹ, trong đó

  1/2" tương đương một nửa inch (khoảng 12.7 mm đường kính trong danh nghĩa).

• DN (Diameter Nominal): Kích thước danh nghĩa hay đường kính danh định của ống và phụ kiện theo tiêu chuẩn châu Âu/quốc tế. DN15 quy đổi chính xác theo hệ mét là 15mm.

• Phi (Ø): Thuật ngữ kỹ thuật phổ biến tại Việt Nam dùng để chỉ đường kính ngoài thực tế của ống nhựa hoặc ống kim loại (ví dụ ống phi 21 mm dùng cho van 1/2").

Bảng quy đổi thông số kỹ thuật cơ bản:

Ký hiệu Inch	Ký hiệu DN	Đường kính ngoài ống (Phi)	Ứng dụng tương thích
1/2"	DN15	21 mm	Ống nước gia đình, ống PPR/PVC phi 21, khí nén nhỏ

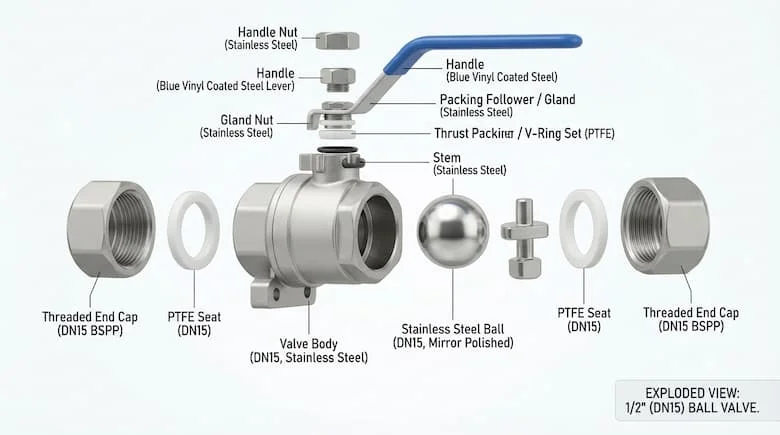

Cấu tạo và nguyên lý hoạt động của van bi 1/2

Cấu tạo của một chiếc van bi 1/2 tiêu chuẩn bao gồm các bộ phận chính được gia công tinh xảo để đảm bảo độ kín khít tuyệt đối:

• Thân van: Thường đúc nguyên khối hoặc ghép mảnh từ đồng thau, inox (201, 304, 316) hoặc nhựa PVC, đóng vai trò là lớp vỏ chịu lực chính.

• Bi van: Một viên cầu bằng kim loại hoặc nhựa cứng được đục một lỗ tròn xuyên qua tâm. Khi lỗ trùng hướng dòng chảy, van mở; khi vuông góc, van đóng.

• Gioăng PTFE: Vòng đệm Teflon ôm sát lấy bi van, chịu nhiệt độ cao, kháng hóa chất và ngăn chặn rò rỉ tuyệt đối.

• Trục van: Thanh kim loại truyền lực từ tay gạt xuống bi van.

• Tay gạt: Cần gạt bằng thép bọc nhựa hoặc nhôm giúp người vận hành thao tác nhẹ nhàng.

• Đầu nối ren: Ren trong hoặc ren ngoài tiêu chuẩn (BSPT/NPT) để kết nối vào đường ống.

Về nguyên lý hoạt động, van vận hành dựa trên cơ chế góc quay

90°. Người dùng chỉ cần gạt tay gạt một góc vuông một phần tư vòng tròn để chuyển trạng thái từ đóng hoàn toàn sang mở hoàn toàn (hoặc ngược lại). Dòng chảy bên trong van đi qua lỗ xuyên tâm của bi van theo dạng dòng chảy thẳng, không bị bẻ góc đột ngột như van cổng hay van cầu.

Tại sao van bi đóng mở nhanh hơn van cổng?

Nhờ cơ chế góc quay giới hạn duy nhất

90° kết hợp bề mặt bi trơn nhẵn, lực ma sát thấp, van bi cho phép thao tác cực kỳ nhanh chóng chỉ trong tích tắc, tối ưu hóa thời gian vận hành khẩn cấp so với việc phải vặn vô lăng nhiều vòng ở van cổng.

Các loại van bi 1/2 phổ biến hiện nay

Thị trường hiện nay phân loại van bi 1/2 theo nhiều tiêu chí khác nhau nhằm đáp ứng đa dạng môi trường làm việc từ dân dụng đến công nghiệp nặng:

• Theo vật liệu:

  • Van bi đồng: Giá thành rẻ, độ bền cao trong môi trường nước sạch, nhiệt độ vừa phải.

  • Van bi inox 201 / 304 / 316: Khả năng chống ăn mòn tuyệt vời, inox 304 và 316 chuyên dùng cho thực phẩm, hóa chất và nước biển.

  • Van nhựa PVC / UPVC: Chuyên dụng cho hóa chất ăn mòn nhẹ, hệ thống xử lý nước thải, giá thành kinh tế.

• Theo kiểu kết nối: Nối ren (phổ biến nhất cho size 1/2"), hàn socket, hoặc kiểu clamp sinh hóa.

• Theo số mảnh ghép thân van: Dòng 1 mảnh (1PC kinh tế), 2 mảnh (2PC đa dụng), và 3 mảnh (3PC cao cấp dễ bảo trì).

• Theo điều khiển: Tay gạt cơ học, tay bướm, hoặc bộ điều khiển tự động bằng điện và khí nén.

Thông số kỹ thuật cần biết khi chọn van bi 1/2

Để đánh giá chính xác chất lượng sản phẩm, kỹ sư luôn dựa trên các thông số cốt lõi:

• DN15 / 1/2": Kích thước danh định phù hợp với đường ống phi 21.

• Áp lực định mức (PN16, PN25, PN40): Khả năng chịu áp lực làm việc tối đa lần lượt là 16 bar, 25 bar và 40 bar ở nhiệt độ thường.

• Tiêu chuẩn ren (NPT, BSPT, BSPP): Kiểu ren hệ Anh hay hệ Mỹ, đảm bảo khớp nối không bị rò rỉ bước ren.

• Nhiệt độ và Áp lực: Giới hạn nhiệt độ vận hành nhờ vòng đệm Seat PTFE (thường từ -20°C đến 180°C).

• Cửa van (Full Port vs Reduced Port): Lỗ bi van bằng đường kính ống (Full Port) giúp giữ nguyên lưu lượng, hoặc lỗ thu nhỏ (Reduced Port).

Bảng thông số kỹ thuật chuẩn:

Model / Thông số	Vật liệu thân	Áp lực tối đa	Nhiệt độ làm việc	Ứng dụng phù hợp
Van đồng tay gạt PN16	Đồng thau mạ niken	PN16 (16 bar)	-10°C đến 120°C	Nước sinh hoạt, khí nén áp thấp
Van inox 304 Full Port	CF8 / SS304	PN25 / PN40	-20°C đến 180°C	Hóa chất loãng, thực phẩm, hơi nóng

Van bi 1/2 dùng ren có ưu điểm gì?

Kiểu kết nối ren (Threaded connection) là tiêu chuẩn vàng cho kích thước nhỏ như van bi 1/2.

• Ưu điểm: Dễ lắp đặt nhanh chóng, giá thành rẻ, không cần máy hàn chuyên dụng hay tay nghề thợ bậc cao, dễ dàng tháo rời bảo trì.

• Nhược điểm: Không phù hợp cho các đường kính ống lớn (trên DN50) và không chịu được rung động cơ học mạnh liên tục trong thời gian dài nếu không gia cố.

So sánh van bi 1/2 đồng và inox

Đứng trước hai lựa chọn vật liệu phổ biến nhất, bảng so sánh chi tiết dưới đây sẽ làm rõ:

Tiêu chí so sánh	Van bi đồng thau	Van bi inox (304 / 316)
Giá thành	✔ (Rẻ, kinh tế cao)	❌ (Cao hơn đáng kể)
Độ bền cơ học	Tốt trong dân dụng	★★★★★ (Cực kỳ xuất sắc)
Nhiệt độ	Trung bình (đến 120°C)	Cao (lên tới 200°C+)
Hóa chất	Không tốt (dễ ăn mòn)	Rất tốt (kháng hóa chất mạnh)
Nước biển	Không khuyên dùng	Có (đặc biệt Inox 316)

Kết luận lựa chọn: Hãy ưu tiên dùng đồng cho hệ thống nước sạch dân dụng, tưới tiêu để tiết kiệm chi phí; và bắt buộc dùng inox khi dẫn hóa chất, thực phẩm hoặc môi trường nước biển ẩm mặn.

Vì sao nên chọn van Full Port thay vì Reduced Port?

Khi mua van bi 1/2, dòng Full Port (lỗ thông thủy đầy đủ bằng kích thước ống) luôn được ưu tiên hơn Reduced Port (lỗ bi bị thu nhỏ). Lý do là Full Port giúp lưu lượng dòng chảy qua ống phi 21 đạt mức tối đa, triệt tiêu hoàn toàn tổn thất áp suất (

ΔP ≈ 0), nâng cao hiệu suất toàn hệ thống và tránh hiện tượng tụ cặn bẩn tại cổ van.

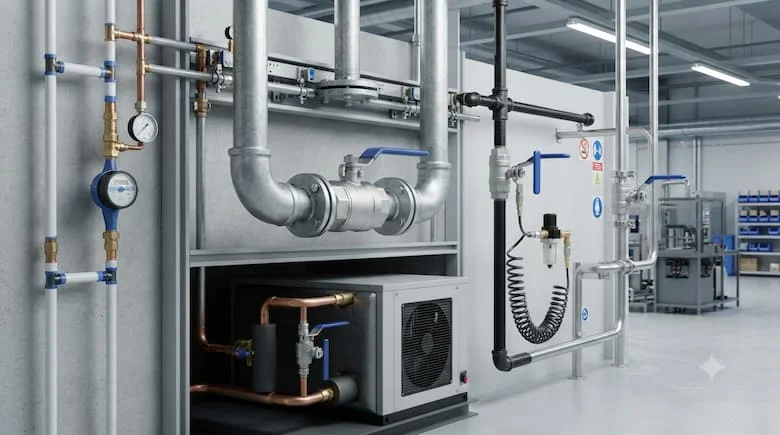

Van bi 1 2 được sử dụng ở đâu?

Với tính linh hoạt vượt trội, van bi 1 2 hiện diện ở khắp mọi nơi:

• Nhà dân, chung cư, tòa nhà thương mại.

• Hệ thống máy lọc nước RO gia đình và công nghiệp nhỏ.

• Bình nóng lạnh, máy bơm tăng áp, thiết bị vệ sinh.

• Hệ thống HVAC, đường ống khí nén, hơi nóng áp lực thấp.

• Nhà máy thực phẩm, dược phẩm và hóa chất nhẹ.

Những sai lầm thường gặp khi chọn van bi 1 2

• Mua sai kích thước: Nhầm lẫn giữa DN15 (phi 21) và DN20 (phi 27).

• Sai chuẩn ren: Lắp lẫn lộn giữa chuẩn ren hệ Anh BSP và hệ Mỹ NPT dẫn đến rò rỉ áp lực.

• Chọn sai vật liệu: Dùng van đồng cho ống dẫn hóa chất axit/kiềm mạnh.

• Không kiểm tra áp suất và nhiệt độ: Lắp van dân dụng PN16 vào hệ thống hơi nóng công nghiệp áp suất cao gây nứt vỡ gioăng PTFE.

• Giải pháp: Luôn khảo sát kỹ môi chất, áp suất, nhiệt độ và bản vẽ thiết kế trước khi mua.

Cách chọn van bi 1 2 phù hợp từng hệ thống (Checklist)

• ☐ Môi chất: Nước sạch, khí nén, hóa chất hay hơi nóng?

• ☐ Nhiệt độ vận hành: Dưới 100°C hay lên đến 180°C?

• ☐ Áp suất làm việc: PN16, PN25 hay PN40?

• ☐ Kiểu ren kết nối: Ren trong/ngoài, chuẩn BSP hay NPT?

• ☐ Vật liệu thân: Đồng thau, Inox 304, Inox 316 hay Nhựa PVC?

• ☐ Cửa van: Ưu tiên Full Port để giữ lưu lượng tối đa.

• ☐ Chứng chỉ xuất xứ: Yêu cầu đầy đủ CO/CQ từ nhà sản xuất.

• ☐ Kiểu điều khiển: Tay gạt cơ học hay điều khiển tự động?

Hướng dẫn lắp đặt và bảo dưỡng van bi 1 2

Các bước lắp đặt chuẩn kỹ thuật:

1. Kiểm tra ren: Làm sạch ba via và bụi bẩn bám trên ren trong/ngoài.

2. Quấn băng tan: Quấn băng keo non PTFE từ 7 đến 10 vòng theo chiều kim đồng hồ quanh ren ngoài.

3. Xiết lực vừa đủ: Vặn bằng tay cho đến khi chặt, dùng mỏ lết xiết lực vừa đủ, tránh xiết quá mạnh làm nứt chân ren.

4. Kiểm tra rò rỉ: Mở van ở góc nhỏ để xả áp từ từ và kiểm tra các mối nối.

5. Đóng mở thử: Vận hành thử nghiệm vài lần để đảm bảo van hoạt động trơn tru.

Bảo dưỡng định kỳ: Vệ sinh bề mặt ngoài sạch sẽ, không vận hành quá áp suất thiết định, và thay thế vòng đệm seat PTFE nếu phát hiện rò rỉ qua ty van.

Câu hỏi thường gặp về van bi 1 2

1.Van bi 1 2 là DN bao nhiêu?

-> DN15.

2.Van bi 1/2 dùng cho ống phi bao nhiêu?

-> Phi 21.

3.Van bi đồng hay inox tốt hơn?

-> Phụ thuộc vào môi trường sử dụng (đồng tối ưu chi phí nước sạch, inox chống ăn mòn hóa chất).

4.Van bi 1/2 chịu được bao nhiêu áp?

-> Tùy model, thường từ PN16 đến PN40 hoặc cao hơn.

5.Bao lâu nên thay van?

-> Khoảng 5–15 năm tùy môi trường, vật liệu và tần suất sử dụng.

Kết Luận

Tóm lại, van bi 1 2 tương đương DN15, thường dùng cho ống phi 21. Lựa chọn đúng vật liệu, kiểu kết nối và áp suất giúp tăng tuổi thọ hệ thống, giảm rò rỉ và chi phí bảo trì. Cần ưu tiên sản phẩm có nguồn gốc rõ ràng, đạt tiêu chuẩn kỹ thuật và phù hợp với môi trường làm việc.
