Globe Van: Giải Pháp Điều Tiết Lưu Lượng Chính Xác Cho Hệ Thống Công Nghiệp

Trong các hệ thống đường ống công nghiệp đòi hỏi sự kiểm soát nghiêm ngặt về lưu lượng và áp suất, việc lựa chọn thiết bị cơ khí phù hợp đóng vai trò quyết định đến độ an toàn của toàn bộ dây chuyền. Tình trạng dòng chảy không ổn định, thất thoát năng lượng hay hỏng hóc do điều chỉnh áp suất đột ngột thường gây ra những thiệt hại nặng nề cho nhà máy. Do đó, việc trang bị một chiếc globe van (van cầu) chất lượng cao là giải pháp kỹ thuật tối ưu giúp các kỹ sư kiểm soát dòng chảy một cách hoàn hảo nhất.

Vai trò của van cầu trong điều tiết lưu lượng là không thể thay thế nhờ vào khả năng kiểm soát tinh vi và độ kín khít tuyệt vời khi vận hành. Thiết bị này giúp triệt tiêu hiện tượng rung động, bảo vệ đường ống khỏi các cú sốc thủy lực nguy hiểm. Hãy cùng đi sâu vào phân tích chi tiết cấu tạo, nguyên lý hoạt động và các tiêu chuẩn lựa chọn dòng sản phẩm này.

Vì sao Globe Van được sử dụng rộng rãi trong công nghiệp?

Vai trò của van cầu trong điều tiết lưu lượng nằm ở khả năng tinh chỉnh mức độ mở của đĩa van, cho phép kỹ thuật viên kiểm soát chính xác lưu lượng chất lỏng hoặc khí đi qua ống. Khả năng đóng kín và kiểm soát dòng chảy chính xác giúp ngăn chặn triệt để hiện tượng rò rỉ ngay cả trong các môi trường có áp suất và nhiệt độ làm việc cực kỳ khắc nghiệt.

Nếu không sử dụng đúng loại van chuyên dụng này, hệ thống sẽ nhanh chóng gặp phải tình trạng mài mòn đĩa van, gây thất thoát lưu chất và làm giảm hiệu suất toàn bộ dây chuyền. Sự hiện diện của globe van trong các nhà máy nhiệt điện, hệ thống hơi nóng hay lọc hóa dầu giúp đảm bảo tính ổn định và an toàn tuyệt đối cho người vận hành.

Globe Valve là gì?

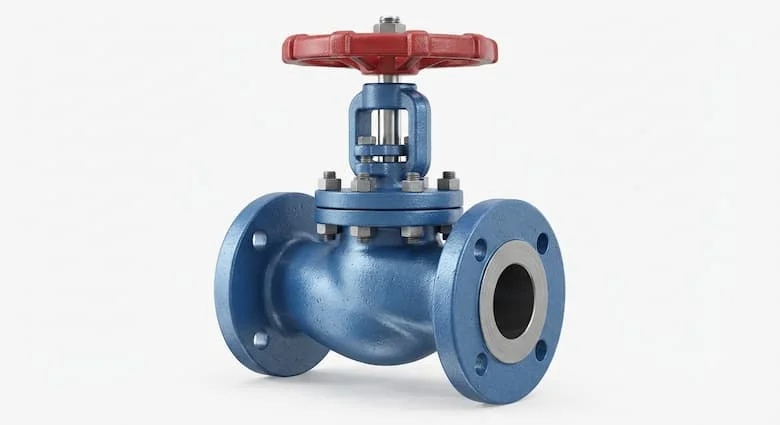

Globe van (hay còn gọi là van cầu) là dòng van công nghiệp chuyên dụng được thiết kế với thân van phình rộng ở giữa giống hình cầu, có chức năng chính là khởi động, dừng và đặc biệt là điều tiết lưu lượng dòng chảy trong hệ thống đường ống. Nguồn gốc tên gọi "Globe" xuất phát từ hình dáng bên ngoài của thân van trong các thiết kế truyền thống. Đặc điểm nổi bật nhất của van cầu so với các dòng van khác là khả năng điều chỉnh lưu lượng cực kỳ mượt mà nhờ chuyển động tịnh tiến vuông góc của đĩa van so với dòng chảy.

Nguyên lý hoạt động của Globe Valve

Nguyên lý vận hành của thiết bị dựa trên chuyển động cơ học của trục van để nâng hạ đĩa van:

• Tay quay hoặc bộ truyền động: Người vận hành tác động lực lên vô lăng để truyền chuyển động xoay thành chuyển động tịnh tiến cho trục van.

• Trục van & Đĩa van di chuyển: Đĩa van dịch chuyển ra xa hoặc lại gần vòng đệm (seat), tạo ra khe hở lớn nhỏ khác nhau để điều tiết lưu lượng.

• Đóng kín dòng chảy: Khi hạ sát đĩa van vào ghế van, dòng lưu chất bị chặn đứng hoàn toàn, tạo độ kín khít tuyệt đối.

Phân Tích Chuyên Sâu

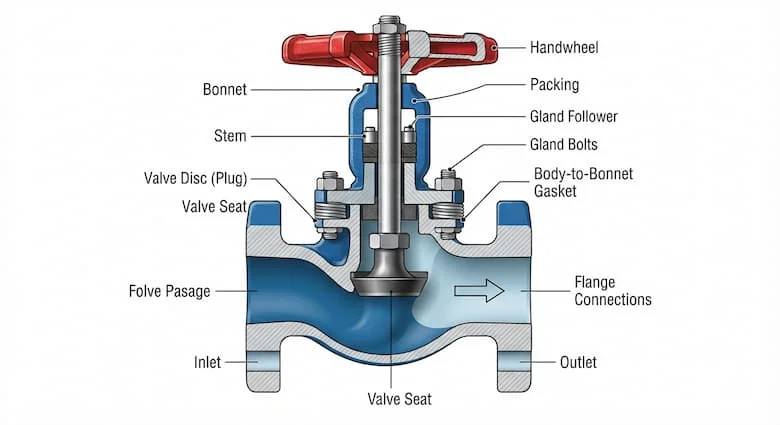

Cấu tạo Globe Valve

Để chịu được áp lực cao, cấu tạo của globe van bao gồm các bộ phận chính:

• Valve Body (Thân van): Khung chịu áp lực chính, thiết kế dạng cầu tối ưu dòng chảy.

• Bonnet (Nắp van): Đóng kín phần trên, bảo vệ trục van và các chi tiết bên trong.

• Stem (Trục van): Truyền lực từ tay quay xuống đĩa van.

• Disc (Đĩa van): Bộ phận trực tiếp điều tiết và chặn dòng chảy.

• Seat (Ghế van): Bề mặt tiếp xúc khít với đĩa van khi đóng.

• Handwheel & Packing: Vô lăng thao tác và hệ thống đệm chèn ngăn rò rỉ dọc trục.

Phân loại Globe Valve

• Theo thân van: Dạng thẳng (Straight Pattern), dạng chữ Y (Y Pattern) và dạng góc (Angle Pattern).

• Theo vật liệu: Gang xám, gang cầu, đồng thau, thép carbon, Inox 304 và Inox 316.

• Theo kết nối: Nối ren, nối mặt bích tiêu chuẩn hoặc hàn đối đầu công nghiệp.

• Theo phương thức điều khiển: Vô lăng tay quay thủ công, truyền động điện hoặc khí nén tự động.

Thông số kỹ thuật

Bảng thông số kỹ thuật tiêu chuẩn của dòng sản phẩm này:

Globe Valve và Gate Valve khác nhau như thế nào?

Việc phân biệt rõ hai dòng van này giúp kỹ sư chọn đúng thiết bị:

Vì sao Globe Valve có khả năng điều tiết tốt?

Sự ưu việt của globe van xuất phát từ thiết kế đĩa van và đường đi của dòng chảy bên trong thân van. Khi dòng lưu chất đổi hướng và đi qua khe hở hẹp giữa đĩa van và ghế van, tốc độ dòng chảy được kiểm soát chặt chẽ, giúp giảm thiểu hiện tượng xâm thực, hạn chế rung động và mang lại độ kín khít tối ưu.

Ứng Dụng Thực Tế

Globe Valve được sử dụng ở đâu?

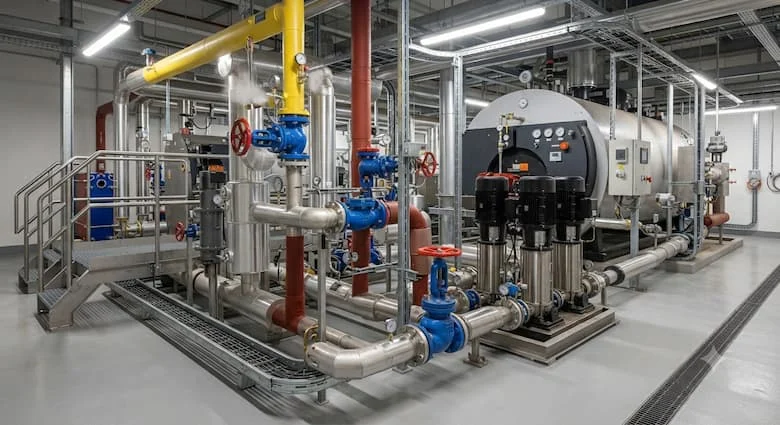

Thiết bị hiện diện trong hầu hết các nhà máy công nghiệp nặng và hạ tầng kỹ thuật:

• Hệ thống lò hơi, đường ống dẫn hơi nóng áp lực cao trong nhà máy nhiệt điện.

• Hệ thống điều hòa không khí trung tâm HVAC, trạm bơm cấp nước công nghiệp.

• Ngành công nghiệp dầu khí, hóa chất, nhà máy lọc dầu và hóa dầu.

• Dây chuyền sản xuất thực phẩm, dược phẩm và hệ thống PCCC quy mô lớn.

Khi nào nên chọn Globe Valve?

• Cần kiểm soát, điều tiết lưu lượng dòng chảy thay đổi liên tục theo yêu cầu kỹ thuật. [chèn link: kỹ thuật điều tiết lưu lượng van cầu]

• Hệ thống làm việc trong điều kiện áp suất và nhiệt độ rất cao (như hơi quá nhiệt).

• Yêu cầu độ kín khít tuyệt đối khi đóng van để ngăn chặn hoàn toàn rò rỉ lưu chất độc hại.

Sai lầm khi lựa chọn Globe Valve

• Dùng để đóng mở liên tục tần số cao: Khiến đĩa van và ghế van nhanh chóng bị xói mòn do ma sát dòng chảy tốc độ cao.

• Chọn sai hướng lắp đặt: Lắp ngược chiều dòng chảy chỉ định khiến van bị rung lắc mạnh và giảm tuổi thọ.

• Không tính toán tổn thất áp suất: Bỏ qua sự sụt áp lớn qua van gây ảnh hưởng đến toàn bộ công suất bơm.

Hướng Dẫn Lựa Chọn, Lắp Đặt Và Bảo Trì

Checklist lựa chọn Globe Valve

• ✓ Xác định chính xác kích thước DN tương thích đường ống

• ✓ Chọn định mức áp suất PN hoặc ANSI phù hợp điều kiện vận hành

• ✓ Dải nhiệt độ làm việc tối đa của hệ thống

• ✓ Lựa chọn vật liệu thân van và gioăng tối ưu cho môi chất

• ✓ Kiểu kết nối ren, mặt bích hoặc hàn chắc chắn

• ✓ Tiêu chuẩn kỹ thuật quốc tế tương thích

• ✓ Lựa chọn phương thức điều khiển (Tay quay, điện, khí nén)

• ✓ Ưu tiên thương hiệu uy tín kèm chứng nhận CO-CQ đầy đủ

Lưu ý khi lắp đặt và bảo trì

• Lắp đặt van đúng chiều mũi tên chỉ hướng dòng chảy khắc trên thân van (thường là dòng chảy từ dưới lên qua đĩa van).

• Không dùng lực quá mạnh khi siết vô lăng để tránh làm biến dạng ghế van.

• Thường xuyên kiểm tra phần đệm chèn (packing) để phát hiện sớm dấu hiệu rò rỉ dọc trục.

• Bôi trơn định kỳ phần trục van để đảm bảo thao tác vận hành luôn nhẹ nhàng, trơn tru.

• Thực hiện bảo dưỡng toàn diện hệ thống định kỳ từ 6 đến 12 tháng một lần.

FAQ

1.Globe van dùng để làm gì?

Globe Valve được sử dụng để đóng/mở và đặc biệt là điều tiết lưu lượng chất lỏng hoặc khí trong hệ thống đường ống.

2.Globe Valve khác Ball Valve như thế nào?

Ball Valve phù hợp cho đóng/mở nhanh, còn Globe Valve được thiết kế để điều chỉnh lưu lượng chính xác hơn.

3.Globe Valve có dùng cho hơi nóng không?

Có. Nhiều dòng Globe Valve bằng thép hoặc inox được thiết kế để làm việc với hơi nóng và môi trường nhiệt độ cao.

4.Globe Valve có thể lắp theo mọi chiều không?

Không hoàn toàn. Nên lắp theo hướng dòng chảy được nhà sản xuất chỉ định để đảm bảo hiệu quả và tuổi thọ của van.

5.Bao lâu nên bảo trì Globe Valve?

Thông thường từ 6–12 tháng/lần hoặc theo chu kỳ bảo trì của hệ thống.

Kết luận

Globe van là lựa chọn lý tưởng cho các hệ thống cần điều tiết lưu lượng chính xác và làm việc trong điều kiện áp suất hoặc nhiệt độ cao. Việc lựa chọn đúng vật liệu, kích thước và tiêu chuẩn sẽ giúp tối ưu hiệu suất, giảm chi phí bảo trì và kéo dài tuổi thọ hệ thống.
