Van Điện Từ Hơi: Thiết Bị Kiểm Soát Dòng Nhiệt Chuyên Dụng Trong Công Nghiệp

Trong các hệ thống nhiệt năng, lò hơi và dây chuyền sấy, sự ổn định của lưu chất là yếu tố sống còn quyết định đến chất lượng thành phẩm. Tuy nhiên, một tình huống thường xuyên xảy ra khiến các kỹ sư vận hành đau đầu chính là hiện tượng van bị rò rỉ hơi, cuộn coil bị cháy khét hoặc hệ thống không thể đóng ngắt chính xác.

Phần lớn nguyên nhân bắt nguồn từ việc sử dụng các dòng van nước thông thường để lắp đặt cho hệ thống hơi nóng. Do không chịu được nhiệt độ cao, các linh kiện bên trong nhanh chóng bị biến dạng. Chính vì vậy, việc trang bị van điện từ chuyên dụng không chỉ là một yêu cầu kỹ thuật mà còn là yếu tố tiên quyết để đảm bảo an toàn lao động và tối ưu hóa chi phí vận hành.

Van điện từ hơi là gì?

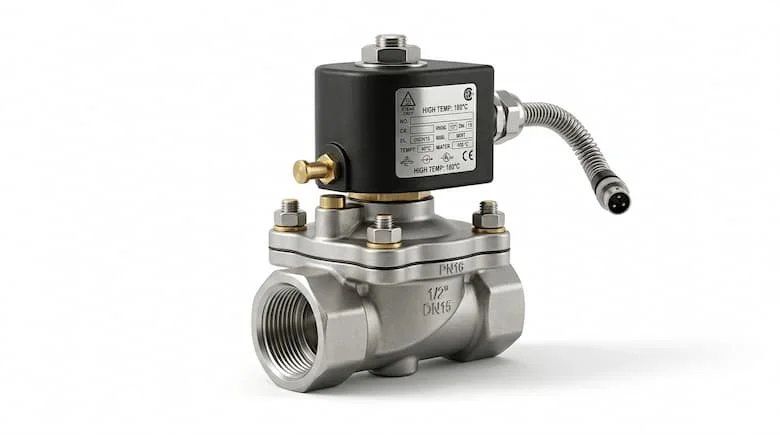

Van điện từ hơi (Steam Solenoid Valve) là một thiết bị cơ điện được thiết kế để kiểm soát việc đóng hoặc mở dòng hơi nóng (hơi bão hòa hoặc hơi quá nhiệt) bằng lực từ trường. Khác với các loại van điện từ dùng cho nước lạnh hay khí nén, dòng van này được chế tạo từ những vật liệu có khả năng chịu nhiệt đặc biệt, thường là inox hoặc đồng chất lượng cao, đi kèm với màng ngăn bằng vật liệu tổng hợp chịu nhiệt.

Về nguyên lý hoạt động, van sử dụng một cuộn dây điện (coil). Khi dòng điện đi qua, cuộn dây tạo ra từ trường tác động lên piston bên trong. Piston này sẽ di chuyển để mở hoặc đóng cửa van. Bản chất của van điện từ  là khả năng phản ứng cực nhanh (tốc độ đóng mở tính bằng mili giây), giúp người dùng có thể điều khiển tự động hóa hoàn toàn thông qua các thiết bị ngoại vi như cảm biến nhiệt độ, cảm biến áp suất hoặc bộ điều khiển PLC.

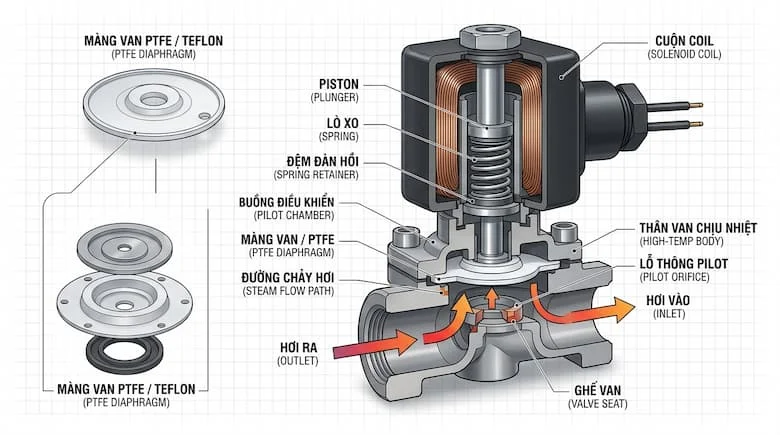

Phân tích chuyên sâu về cấu tạo và nguyên lý vận hành

Để hiểu tại sao van điện từ lại có mức giá cao hơn và độ bền vượt trội hơn van nước, chúng ta cần bóc tách các bộ phận cốt lõi của chúng.

1. Cuộn Coil (Solenoid)

Đây là bộ phận quan trọng nhất. Cuộn coil của van hơi thường được đúc kín bằng nhựa chịu nhiệt cao cấp. Khi dòng hơi nóng đi qua thân van, nhiệt lượng sẽ tỏa lên phía trên. Nếu cuộn coil không được thiết kế tản nhiệt tốt hoặc vật liệu cách điện kém, lớp dây đồng bên trong sẽ nóng chảy gây cháy nổ.

2. Thân van (Body)

Thường được làm từ đồng (brass) hoặc inox 304/316. Thân van inox thường được ưu tiên trong các môi trường hơi có tính ăn mòn cao hoặc yêu cầu vệ sinh nghiêm ngặt như trong ngành thực phẩm.

3. Piston và Màng van (Diaphragm)

Trong van hơi, màng van thường được làm từ PTFE (Teflon). Đây là loại nhựa chịu nhiệt cực tốt, có thể chịu được nhiệt độ lên đến trên 200°C mà không bị biến dạng hay nóng chảy như cao su EPDM thông thường.

Phân loại van điện từ  phổ biến

Tùy vào nhu cầu sử dụng và cấu trúc hệ thống, các kỹ sư thường phân loại van dựa trên các tiêu chí sau:

Theo trạng thái hoạt động

• Thường đóng (Normally Closed - NC): Van luôn đóng khi không có điện. Đây là loại được dùng trong 90% hệ thống lò hơi để đảm bảo an toàn. Khi mất điện đột ngột, van sẽ tự đóng để ngăn hơi nóng thoát ra gây nguy hiểm.

• Thường mở (Normally Open - NO): Van luôn mở khi không có điện. Loại này chỉ dùng trong các trường hợp đặc thù, ví dụ như hệ thống xả hoặc làm mát cần dòng chảy liên tục.

Theo cơ chế tác động

• Tác động trực tiếp (Direct Acting): Cuộn coil trực tiếp kéo piston để mở van. Loại này hoạt động tốt ở dải áp suất thấp (từ 0 bar) nhưng lưu lượng thường không quá lớn.

• Tác động gián tiếp (Pilot Operated): Cuộn coil chỉ mở một lỗ nhỏ để tạo sự chênh lệch áp suất, dùng chính áp lực hơi để đẩy màng van lớn. Loại này cho lưu lượng cực lớn nhưng yêu cầu áp suất đầu vào phải đạt mức tối thiểu nhất định.

Các thông số kỹ thuật không thể bỏ qua

Khi lựa chọn van điện từ, việc chỉ quan tâm đến kích cỡ đường ống là một sai lầm nghiêm trọng. Bạn cần soi xét kỹ các chỉ số sau:

Nhiệt độ làm việc

Hơi nước bão hòa thường có nhiệt độ khoảng 120°C - 180°C. Nếu hệ thống của bạn sử dụng hơi quá nhiệt, nhiệt độ có thể lên đến 250°C. Hãy chắc chắn rằng chiếc van bạn chọn có mức chịu nhiệt cao hơn nhiệt độ thực tế của hệ thống tối thiểu 10%.

Áp suất vận hành

Áp suất làm việc của van hơi thường dao động từ 0.5 bar đến 10 bar hoặc 16 bar. Việc chọn van có dải áp suất thấp hơn áp lực thực tế của nồi hơi sẽ khiến màng van không thể đóng kín, gây rò rỉ liên tục.

Điện áp điều khiển

Các dòng điện áp phổ biến bao gồm:

• 220V AC: Phổ biến nhất, dễ lắp đặt.

• 24V DC: An toàn hơn cho người vận hành nhưng cần bộ nguồn chuyển đổi.

So sánh van điện từ và các dòng van điều khiển khác

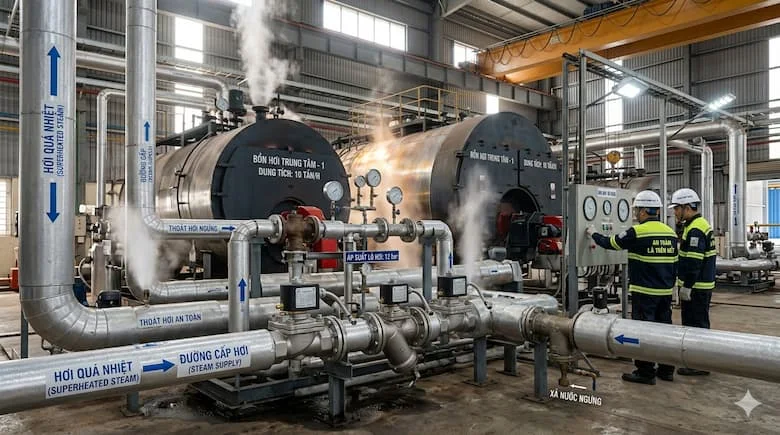

Ứng dụng thực tế của van điện từ trong đời sống và công nghiệp

Van điện từ là mắt xích không thể thiếu trong nhiều ngành sản xuất:

1. Hệ thống nồi hơi (Boiler): Điều khiển việc cấp hơi cho các bồn chứa, máy sấy hoặc thiết bị trao đổi nhiệt.

2. Ngành dệt may: Sử dụng trong bàn là hơi công nghiệp, máy sấy vải để điều chỉnh lượng hơi phun ra chính xác.

3. Công nghiệp thực phẩm: Tiệt trùng bao bì, gia nhiệt nồi nấu bằng hơi nước trực tiếp.

4. Hệ thống giặt là công nghiệp: Cung cấp hơi nóng cho các máy giặt khô, máy sấy quần áo quy mô lớn.

Những sai lầm "đắt giá" khi chọn và lắp đặt van

Việc lắp đặt sai kỹ thuật có thể khiến một chiếc van đắt tiền hỏng chỉ sau vài ngày:

• Lắp sai chiều dòng chảy: Trên thân van luôn có một mũi tên chỉ hướng đi của hơi. Nếu lắp ngược, áp lực hơi sẽ đẩy màng van luôn mở, khiến van mất tác dụng đóng ngắt.

• Không lắp lọc Y (Y-Strainer) phía trước: Hơi nước từ lò hơi thường mang theo cặn bẩn hoặc xỉ hàn. Chỉ một mẩu vụn nhỏ cũng có thể làm kẹt piston, khiến cuộn coil bị cháy do quá tải.

• Không xử lý nước ngưng: Nước ngưng đọng lại trong đường ống có thể gây ra hiện tượng "va đập thủy lực", phá hủy màng van PTFE một cách nhanh chóng.

Checklist: Cách chọn van điện từ đạt chuẩn chuyên gia

Trước khi quyết định mua hàng, hãy tự trả lời các câu hỏi sau:

1.  Nhiệt độ tối đa của hệ thống là bao nhiêu? (Chọn loại chịu nhiệt 180°C hay 250°C).

2.  Áp suất làm việc thường xuyên? (Để chọn loại trực tiếp hay gián tiếp).

3.  Môi trường lắp đặt có ẩm ướt không? (Để chọn loại coil đúc chống nước).

4.  Vật liệu cần thiết là gì? (Inox cho thực phẩm, Đồng cho dân dụng).

5.  Kiểu kết nối? (Lắp ren cho ống nhỏ, lắp bích cho ống lớn).

Hướng dẫn bảo trì van để tăng tuổi thọ gấp đôi

Để chiếc van vận hành bền bỉ, bạn cần thực hiện các công việc bảo trì sau:

• Vệ sinh lưới lọc định kỳ: Đảm bảo không có cặn bẩn lọt vào buồng van.

• Kiểm tra cuộn coil: Nếu coil có dấu hiệu nóng bất thường hoặc có mùi khét, hãy kiểm tra lại nguồn điện hoặc độ kẹt của piston.

• Thay thế màng van: Sau khoảng 1-2 năm sử dụng nhiệt cao, màng PTFE có thể bị mòn hoặc cứng lại. Việc thay thế màng van chủ động sẽ rẻ hơn nhiều so với việc để van hỏng gây dừng dây chuyền sản xuất.

Câu hỏi thường gặp (FAQ)

1. Van điện từ hơi có thể dùng cho nước nóng được không?

Được. Các dòng van thiết kế cho hơi hoàn toàn có thể dùng cho nước nóng, dầu nóng vì chúng có khả năng chịu nhiệt vượt trội. Tuy nhiên, van nước lạnh thì không thể dùng cho hơi.

2. Tại sao van điện từ của tôi mới lắp nhưng đã bị rò hơi?

Kiểm tra lại 2 điểm: Bạn có lắp đúng chiều mũi tên trên thân van không? Hoặc có thể có mẩu cặn bẩn đang làm kẹt piston khiến nó không đóng kín được hoàn toàn.

3. Tôi có cần lắp thêm bẫy hơi không?

Rất nên. Lắp bẫy hơi trước cụm van điện từ sẽ giúp loại bỏ nước ngưng, bảo vệ màng van khỏi hiện tượng va đập thủy lực và tăng hiệu quả truyền nhiệt của hơi.

4. Giá van điện từ khoảng bao nhiêu?

Tùy vào kích cỡ và xuất xứ. Các dòng van từ Trung Quốc, Đài Loan có giá từ vài trăm nghìn đến vài triệu đồng. Các dòng từ Ý (như ODE) hay Nhật Bản sẽ có giá cao hơn nhưng độ bền cực kỳ ấn tượng.

Kết luận

Van điện từ hơi là một phương án kỹ thuật thông minh giúp doanh nghiệp tự động hóa quy trình và nâng cao năng suất. Dù là một linh kiện nhỏ trong tổng thể hệ thống, nhưng vai trò của nó lại vô cùng then chốt. Việc đầu tư đúng loại van chuyên dụng ngay từ đầu sẽ giúp bạn tiết kiệm được rất nhiều thời gian và tiền bạc cho các công tác sửa chữa sau này.
