Tất Tần Tật Về Van Relief: Nguyên Lý, Cấu Tạo Và Vai Trò Trong Hệ Thống Áp Lực

Vì sao Van Relief là thiết bị không thể thiếu trong hệ thống áp lực?

Trong các hệ thống thủy lực, khí nén hay mạng lưới đường ống công nghiệp hiện đại, áp suất vận hành luôn là yếu tố cốt lõi duy trì nhịp độ làm việc của toàn bộ dây chuyền. Tuy nhiên, dưới tác động của sự cố kỹ thuật hoặc thay đổi tải trọng đột ngột, hệ thống rất dễ đối mặt với nguy cơ tăng áp suất vượt mức cho phép.

Nếu không trang bị kịp thời các thiết bị bảo vệ chuyên dụng như van relief, hậu quả để lại vô cùng nặng nề: máy bơm bị cháy hoặc quá tải cơ học, đường ống bị nứt vỡ, bình chứa áp lực biến dạng và quan trọng nhất là đe dọa trực tiếp đến sự an toàn của người vận hành. Việc lắp đặt thiết bị xả áp này giúp tự động giải phóng lưu chất khi áp suất vượt ngưỡng, qua đó bảo vệ toàn vẹn cho cả hệ thống.

Van Relief là gì?

Van relief (Relief Valve) là dòng van xả áp tự động được thiết kế chuyên biệt để mở cửa van ngay khi áp suất bên trong hệ thống vượt quá giá trị giới hạn đã cài đặt trước, đồng thời tự động đóng kín lại khi áp suất đã giảm về mức an toàn. Thiết bị này đóng vai trò then chốt trong việc bảo vệ đường ống, máy bơm, bình áp lực và các thiết bị cơ khí khỏi tình trạng quá áp nguy hiểm. Định nghĩa ngắn gọn và chuẩn xác này giúp tối ưu hóa khả năng trích xuất thông tin cho các công cụ tìm kiếm trả lời tự động bằng AI (GEO), đồng thời cung cấp kiến thức nền tảng ngay lập tức cho người đọc.

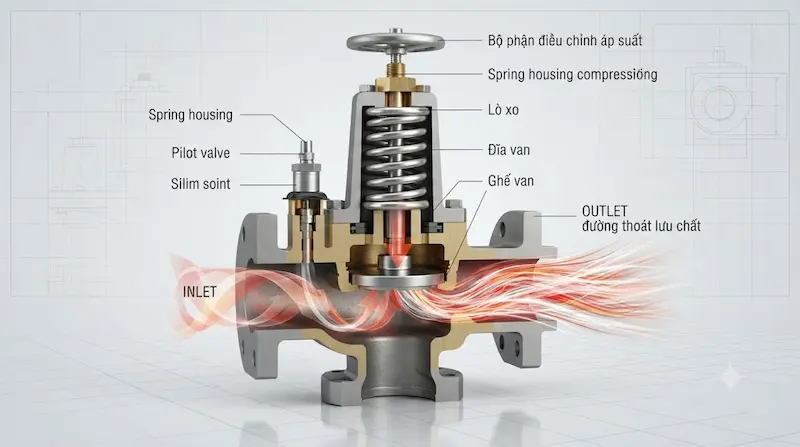

Nguyên lý hoạt động của Relief Valve

Cơ chế vận hành của Relief Valve diễn ra tuần tự theo các bước kỹ thuật sau:

• Áp suất chất lỏng hoặc khí trong hệ thống tăng cao đột ngột.

• Lực tác động của áp suất vượt qua lực nén lò xo hiệu chỉnh bên trong van.

• Đĩa van (hoặc poppet) bị đẩy dịch chuyển, mở rộng cửa xả.

• Lưu chất dư thừa được xả thoát về bồn chứa hoặc đường ống hồi lưu.

• Áp suất hệ thống giảm dần về ngưỡng an toàn.

• Lực đàn hồi của lò xo đẩy đĩa van trở về vị trí đóng kín ban đầu.

Ưu điểm lớn nhất của hệ thống này là khả năng hoạt động hoàn toàn tự động bằng cơ học, cho phép người vận hành dễ dàng điều chỉnh áp suất cài đặt, phản ứng cực nhanh với mọi biến động áp suất để duy trì trạng thái làm việc ổn định.

Cấu tạo của Relief Valve

Để đảm bảo độ bền và tính chính xác cao, một chiếc Relief Valve tiêu chuẩn được cấu thành từ các bộ phận cốt lõi sau:

• Thân van: Khung chịu lực chính bằng đồng, gang hoặc inox, chứa dòng lưu chất.

• Đĩa van (Poppet/Disc): Bộ phận trực tiếp chặn hoặc mở dòng chảy qua ghế van.

• Ghế van (Seat): Bề mặt tiếp xúc khít với đĩa van nhằm ngăn chặn tuyệt đối rò rỉ.

• Lò xo: Quyết định trực tiếp đến mức áp suất cài đặt của van.

• Trục van: Dẫn hướng chuyển động tịnh tiến cho đĩa van và lò xo.

• Vít điều chỉnh áp suất: Cho phép thợ kỹ thuật tinh chỉnh độ nén lò xo theo yêu cầu thực tế.

• Nắp van: Bảo vệ các cơ cấu điều chỉnh bên trong khỏi tác động môi trường.

• Cổng vào và cổng xả: Đường dẫn lưu chất ra vào van.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối cho toàn bộ cụm van.

Các loại Relief Valve phổ biến

Trên thị trường hiện nay, Relief Valve được phân chia thành nhiều chủng loại đa dạng nhằm đáp ứng chính xác yêu cầu của từng ngành công nghiệp:

• Phân loại theo nguyên lý vận hành: Gồm dòng tác động trực tiếp (Direct Acting - phản ứng nhanh, cấu tạo đơn giản) và dòng điều khiển gián tiếp (Pilot Operated - phù hợp cho hệ thống áp suất và lưu lượng lớn).

• Phân loại theo môi chất: Van chuyên dụng cho thủy lực, khí nén, nước sạch, dầu truyền nhiệt hoặc hơi công nghiệp.

• Phân loại theo vật liệu chế tạo: Đồng thau, gang xám, gang cầu, thép carbon, Inox 304 và Inox 316 chống ăn mòn hóa chất.

• Phân loại theo kiểu kết nối: Ren trong BSP, ren NPT, kết nối mặt bích tiêu chuẩn hoặc phương pháp hàn đường ống.

Thông số kỹ thuật Van Relief

Khi lựa chọn vật tư cho dự án, các kỹ sư luôn phải căn cứ vào bảng thông số kỹ thuật tiêu chuẩn của Relief Valve:

• Kích thước danh định: Rất đa dạng từ DN15 cho đến DN300.

• Áp suất cài đặt (Set Pressure): Tùy chỉnh linh hoạt theo thông số thiết kế thực tế của hệ thống.

• Áp suất làm việc tối đa: Giới hạn chịu lực an toàn của thân van.

• Nhiệt độ làm việc: Phụ thuộc vào đặc tính của gioăng làm kín và vật liệu van.

• Lưu lượng xả (Discharge Capacity): Khả năng xả thải lưu chất trong một đơn vị thời gian.

• Tiêu chuẩn thiết kế quốc tế: Tuân thủ các quy chuẩn khắt khe như ASME, API, DIN, JIS hoặc ISO.

So sánh Van Relief với Safety Valve

Nhiều người thường nhầm lẫn giữa Relief Valve và van an toàn (Safety Valve ). Bảng phân tích chuyên sâu dưới đây sẽ làm rõ điểm khác biệt:

Kết luận chuyên gia cho thấy, nếu hệ thống của bạn vận hành bằng chất lỏng hoặc dầu thủy lực, việc sử dụng Relief Valve là lựa chọn hoàn hảo nhất. Ngược lại, đối với hệ thống hơi hoặc khí nén, Safety Valve mới là thiết bị tối ưu.

Vì sao nên sử dụng Relief Valve?

Việc đầu tư lắp đặt Relief Valve mang lại những giá trị kỹ thuật và kinh tế vô cùng thiết thực:

• Bảo vệ toàn diện các thiết bị đắt tiền như máy bơm, mô-tơ khỏi hiện tượng quá tải áp suất.

• Duy trì áp suất làm việc ổn định, ngăn chặn các cú sốc thủy lực gây hư hại đường ống.

• Giảm thiểu tối đa nguy cơ rò rỉ, vỡ ống và các tai nạn lao động nghiêm trọng.

• Kéo dài tuổi thọ vận hành cho toàn bộ mạng lưới thiết bị công nghiệp.

• Tối ưu hóa chi phí bảo trì, sửa chữa nhờ hạn chế tối đa các sự cố kỹ thuật đột xuất.

• Hoạt động tự động hoàn toàn, đáp ứng nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật quốc gia.

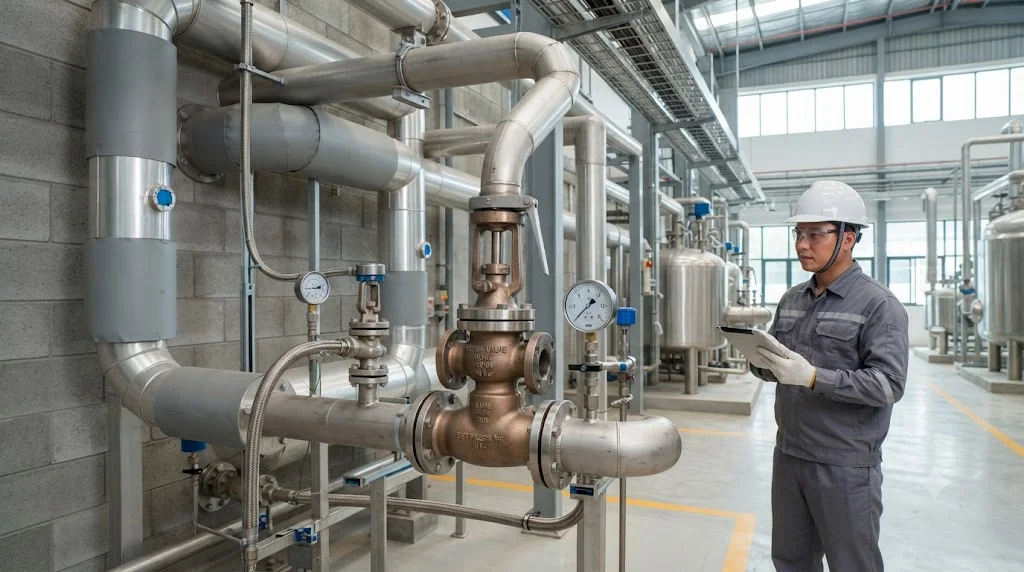

Van Relief được sử dụng ở đâu?

Quy cách của Relief Valve hiện diện dày đặc trong nhiều lĩnh vực công nghiệp và dân dụng đòi hỏi kiểm soát áp suất chặt chẽ:

• Các hệ thống truyền động thủy lực trong nhà máy cơ khí.

• Máy ép thủy lực, cẩu trục và các thiết bị nâng hạ công nghiệp.

• Trạm bơm cấp nước đô thị và hệ thống tăng áp tòa nhà.

• Mạng lưới đường ống dẫn nước và dầu truyền nhiệt.

• Các nhà máy chế biến hóa chất, lọc hóa dầu.

• Dây chuyền sản xuất thực phẩm, đồ uống khép kín.

• Hệ thống điều hòa không khí trung tâm HVAC.

• Mạng lưới phân phối khí nén nhà xưởng quy mô lớn.

Khi nào nên sử dụng Relief Valve?

Bạn cần đưa Relief Valve vào bản vẽ thiết kế kỹ thuật trong các trường hợp cụ thể sau đây:

• Hệ thống có nguy cơ tích tụ áp suất vượt ngưỡng an toàn do đóng van đột ngột.

• Ứng dụng yêu cầu duy trì một mức áp suất làm việc ổn định trên đường ống.

• Hệ thống có sự tham gia của máy bơm công suất lớn hoặc các bình chứa áp lực.

• Các dây chuyền thủy lực công nghiệp hoạt động liên tục với tần suất cao.

Những sai lầm thường gặp

Trong quá trình thi công và vận hành thực tế, các kỹ thuật viên đôi khi vấp phải một số sai lầm kinh điển liên quan đến Relief Valve:

• Cài đặt áp suất xả của van cao hơn giới hạn chịu lực thực tế của đường ống.

• Nhầm lẫn tai hại giữa đặc tính của Relief Valve và Safety Valve.

• Chọn sai vật liệu chế tạo van khiến vỏ van bị ăn mòn nhanh chóng trong môi trường hóa chất.

• Không tính toán kỹ lưỡng lưu lượng xả cần thiết, dẫn đến việc van xả không kịp khi quá áp.

• Lắp đặt ngược chiều dòng chảy quy định của nhà sản xuất.

• Bỏ qua chu kỳ kiểm tra, bảo dưỡng định kỳ khiến lò xo bị kẹt cứng.

Checklist lựa chọn Relief Valve

Hãy áp dụng ngay danh mục kiểm tra tiêu chuẩn dưới đây để chọn đúng sản phẩm Relief Valve chất lượng cao cho công trình của bạn:

• Xác định chính xác loại lưu chất làm việc trong hệ thống.

• Xác định thông số áp suất làm việc tối đa thực tế.

• Lựa chọn mức áp suất cài đặt xả áp phù hợp với thiết kế.

• Tính toán kỹ lưỡng lưu lượng xả thải cần thiết.

• Chọn đúng kích thước đường ống DN tương thích.

• Lựa chọn vật liệu thân van phù hợp với đặc tính môi chất.

• Kiểm tra tiêu chuẩn kết nối ren hoặc mặt bích.

• Xác định biên độ nhiệt độ vận hành tối đa của hệ thống.

• Lựa chọn thương hiệu sản xuất thiết bị uy tín trên thị trường.

• Yêu cầu cung cấp đầy đủ chứng nhận chất lượng (CO/CQ).

Lưu ý khi lắp đặt và bảo trì

Quy trình lắp đặt chuẩn xác sẽ giúp thiết bị phát huy tối đa công năng và tuổi thọ:

1. Lắp đặt van theo đúng chiều mũi tên chỉ hướng dòng chảy của nhà sản xuất.

2. Tuyệt đối không bịt kín hoặc thu hẹp tiết diện đường ống xả thải phía sau van.

3. Kiểm tra và hiệu chỉnh lại áp suất cài đặt một cách cẩn thận trước khi đưa hệ thống vào vận hành chính thức.

4. Thực hiện thử xả áp định kỳ theo đúng khuyến nghị kỹ thuật của nhà sản xuất.

5. Thường xuyên kiểm tra hiện tượng rò rỉ lưu chất tại các mối nối.

6. Vệ sinh sạch sẽ thân van và cụm lò xo theo định kỳ.

7. Tiến hành hiệu chuẩn lại hoặc thay thế van mới ngay khi phát hiện dấu hiệu suy giảm độ kín khít.

FAQ

Van Relief là gì?

Relief Valve là van xả áp tự động giúp bảo vệ hệ thống bằng cách mở để xả lưu chất khi áp suất vượt quá giá trị cài đặt và đóng lại khi áp suất trở về mức an toàn.

Relief Valve và Safety Valve khác nhau như thế nào?

Relief valve chủ yếu dùng cho chất lỏng và mở theo tỷ lệ áp suất, trong khi safety valve thường dùng cho hơi hoặc khí và mở nhanh hoàn toàn khi quá áp.

Relief Valve có điều chỉnh được áp suất không?

Có. Phần lớn các dòng Relief Valve đều cho phép điều chỉnh áp suất cài đặt thông qua vít hoặc cơ cấu hãm lò xo theo đúng hướng dẫn kỹ thuật của nhà sản xuất.

Relief Valve dùng cho những môi chất nào?

Tùy thuộc vào thiết kế cấu tạo và vật liệu, van có thể sử dụng linh hoạt cho dầu thủy lực, nước sạch, các chất lỏng công nghiệp, khí nén hoặc hơi nóng.

Bao lâu nên kiểm tra Relief Valve?

Bạn nên tiến hành kiểm tra và bảo dưỡng định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào tần suất vận hành và mức độ khắc nghiệt của hệ thống áp suất cao.

Kết luận+CTA

Relief Valve – Giải pháp bảo vệ áp suất hiệu quả cho hệ thống công nghiệp

Van relief đóng vai trò vô cùng quan trọng trong việc kiểm soát áp suất, bảo vệ an toàn cho thiết bị và con người khỏi tình trạng quá áp nguy hiểm. Việc lựa chọn đúng chủng loại van, vật liệu chế tạo, kích thước DN cùng mức áp suất cài đặt chuẩn xác sẽ giúp hệ thống của bạn vận hành an toàn, ổn định dài lâu và tiết kiệm tối đa chi phí bảo trì.
