Tất Tần Tật Về Van Xả Khí: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Trong bất kỳ hệ thống đường ống dẫn chất lỏng nào, sự hiện diện của không khí bên trong luôn là nguyên nhân ngầm gây ra vô số sự cố nghiêm trọng. Để giải quyết triệt để vấn đề này, van xả khí đóng vai trò là "vị cứu tinh" kỹ thuật, giúp duy trì sự ổn định và kéo dài tuổi thọ toàn bộ hệ thống. Bài viết này sẽ phân tích chuyên sâu từ A-Z về thiết bị quan trọng này.

MỞ BÀI

Thực tế các hệ thống cấp nước luôn tồn tại khí. Trong quá trình vận hành, không khí tích tụ tạo thành túi khí tại các điểm cao của đường ống. Hiện tượng này gây giảm lưu lượng nghiêm trọng, gây rung đường ống dữ dội, làm tăng tiêu hao điện của bơm, tiềm ẩn nguy cơ gây búa nước và cuối cùng là làm giảm tuổi thọ thiết bị đáng kể.

Hậu quả của việc xem nhẹ túi khí trong hệ thống không chỉ là chi phí sửa chữa tốn kém mà còn làm gián đoạn toàn bộ dây chuyền sản xuất hay cấp nước. Giải pháp hiệu quả nhất là sử dụng Valve xả khí đúng chủng loại cho từng vị trí.

Van xả khí là gì?

Van xả khí là thiết bị tự động hoặc bán tự động dùng để loại bỏ không khí và khí dư tích tụ trong hệ thống đường ống chất lỏng nhằm đảm bảo dòng chảy ổn định, giảm tổn thất áp suất và bảo vệ thiết bị.

• Vì sao khí xuất hiện: Khí tồn tại sẵn trong nguồn nước, hòa tan trong dung dịch, hoặc lọt vào hệ thống qua các khe hở trong quá trình mồi bơm, khởi động hệ thống và nạp nước lần đầu.

• Vì sao khí không tự thoát: Do trọng lượng riêng của khí nhẹ hơn nước, chúng có xu hướng di chuyển và dồn về các điểm cao nhất của đường ống (đỉnh vòng cung, khúc cua gãy). Nếu không có thiết bị chuyên dụng, túi khí sẽ bị kẹt lại và không thể tự thoát ra ngoài.

• Vai trò trong hệ thống: Thiết bị này hoạt động như một van thông minh giúp xả bọt khí ra ngoài khi hệ thống hoạt động, đồng thời hút không khí vào khi xả nước để tránh tình trạng móp méo do chân không.

Nguyên lý hoạt động của Valve xả khí

Cơ chế vận hành của thiết bị dựa trên sự chênh lệch mực nước và lực đẩy nổi của phao bên trong buồng chứa:

Khí tích tụ -> Phao hạ xuống -> Lỗ xả mở -> Khí thoát ra -> Nước dâng lên -> Phao nổi -> Van đóng kín

Khi hệ thống hoạt động, khí theo dòng chảy dồn về đỉnh van và tích tụ trong khoang, đẩy mực nước xuống. Lúc này, trọng lực làm phao hạ xuống, kéo theo kim van mở cửa xả khí. Khi toàn bộ khí đã thoát ra, nước dâng lên đẩy phao nổi lên, bịt kín lỗ xả để ngăn nước rò rỉ ra ngoài.

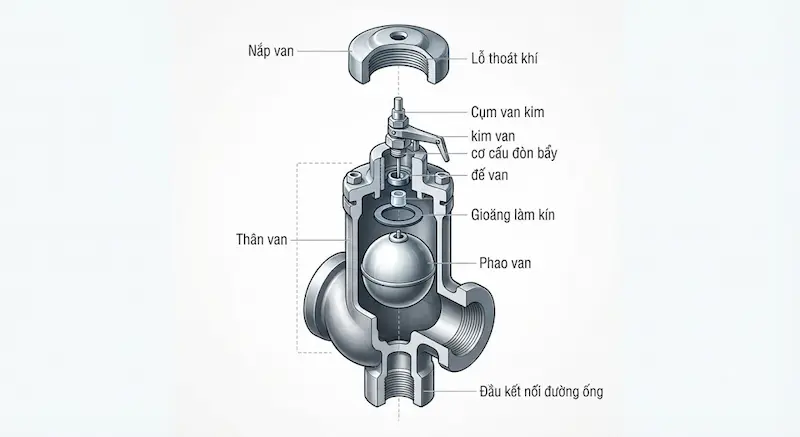

Cấu tạo Valve xả khí

Một thiết bị tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van: Thường làm từ gang, đồng hoặc inox, chịu áp lực cao và bảo vệ các chi tiết bên trong.

• Phao: Bộ phận chuyển động chính, làm từ nhựa kỹ thuật hoặc inox, có độ bền cao.

• Kim van (Ty van): Kết nối trực tiếp với phao, chịu trách nhiệm đóng/mở cửa xả khí.

• Gioăng kín: Làm từ cao su EPDM hoặc PTFE, đảm bảo độ kín khít tuyệt đối, không để nước rò rỉ khi van đóng.

• Nắp van: Bảo vệ khoang chứa phía trên và định vị cơ cấu chuyển động.

• Cửa xả khí: Nơi khí dư thoát ra môi trường bên ngoài.

• Ren hoặc mặt bích: Kiểu kết nối với đường ống chính, đa dạng kích thước từ nhỏ đến lớn.

Các loại van xả khí phổ biến hiện nay

Valve xả khí đơn

• Ưu điểm: Thiết kế nhỏ gọn, giá thành thấp, dễ dàng lắp đặt cho các hệ thống dân dụng và công nghiệp quy mô vừa.

• Nhược điểm: Lưu lượng xả khí nhỏ, không phù hợp cho các đường ống có đường kính lớn.

• Ứng dụng: Hệ thống cấp nước tòa nhà, đường ống công nghiệp nhỏ.

Valve xả khí kép

• Ưu điểm: Kết hợp cả lỗ xả lớn (thoát khí nhanh khi nạp nước) và lỗ xả nhỏ (xả bọt khí liên tục khi vận hành). Hiệu suất cực cao.

• Nhược điểm: Kích thước lớn, giá thành cao hơn dòng đơn.

• Ứng dụng: Đường ống truyền tải nước chính, nhà máy nước, tuyến ống dài.

Valve xả khí nhanh

• Được thiết kế chuyên dụng để xả lượng lớn không khí ra khỏi hệ thống ngay khi bắt đầu bơm nước hoặc hút khí vào khi xả cạn đường ống.

Valve xả khí tự động

• Hoạt động hoàn toàn tự động dựa vào áp suất và mực nước mà không cần sự can thiệp thủ công, giúp tối ưu hóa chi phí vận hành.

Valve xả khí bằng đồng

• Phù hợp cho các hệ thống áp suất và nhiệt độ vừa phải, khả năng chống ôxy hóa tốt trong môi trường nước sạch.

Valve xả khí gang

• Độ bền cơ học cao, chịu lực tốt, giá thành tối ưu cho các dự án công nghiệp quy mô lớn.

Valve xả khí inox

• Chống ăn mòn tuyệt đối, phù hợp với hóa chất, nước thải hoặc các hệ thống yêu cầu tiêu chuẩn vệ sinh khắt khe.

Thông số kỹ thuật cần quan tâm

So sánh Valve xả khí đồng, gang và inox

Kết luận: Mỗi loại vật liệu sở hữu những ưu thế riêng, phù hợp với từng điều kiện ngân sách và môi trường vận hành thực tế.

Vì sao phải lắp Valve xả khí?

Việc trang bị thiết bị này mang lại những lợi ích cốt lõi sau:

• Tránh khóa khí (Air Lock): Ngăn chặn tình trạng túi khí chặn đứng hoàn toàn dòng chảy của chất lỏng trong ống.

• Giảm tổn thất cột áp: Giúp dòng chảy lưu thông mượt mà, không bị cản trở bởi các "bức tường khí".

• Tiết kiệm điện: Máy bơm không phải gồng mình vượt qua áp lực cản của khí, giảm công suất tiêu thụ điện.

• Tăng tuổi thọ bơm & Giảm rung: Triệt tiêu hiện tượng sụt áp và rung lắc cơ học gây hại cho cánh quạt bơm.

• Giảm búa nước: Hấp thụ các xung động áp suất đột ngột, bảo vệ an toàn cho toàn bộ hệ thống ống dẫn.

• Bảo vệ đồng hồ đo & Tăng lưu lượng: Giúp đồng hồ đo lưu lượng không bị sai số do bọt khí và tối ưu hóa công suất truyền tải.

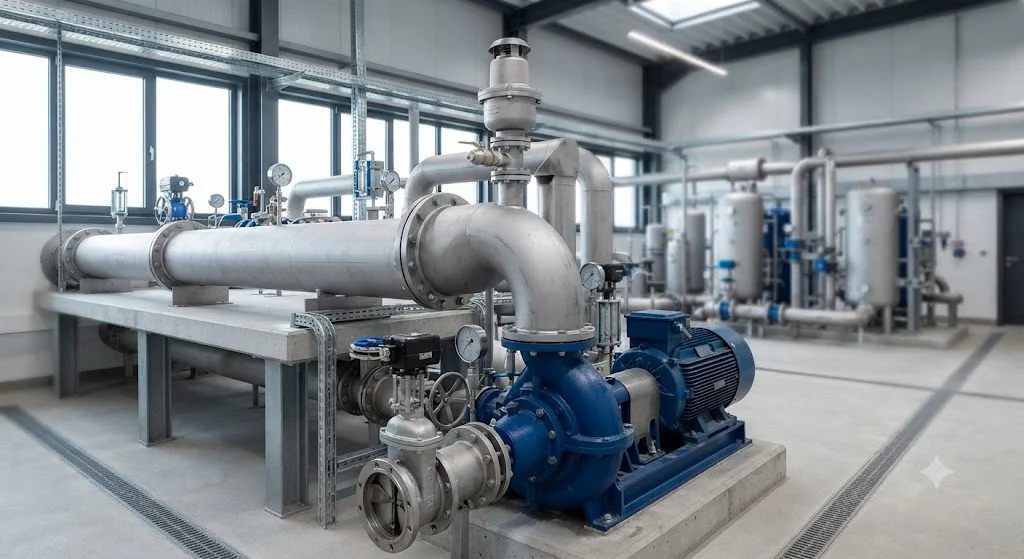

Valve xả khí được sử dụng ở đâu?

• Nhà máy xử lý nước và trạm cấp nước sạch.

• Hệ thống điều hòa không khí trung tâm (HVAC) và hệ thống Chiller.

• Hệ thống phòng cháy chữa cháy (PCCC) cao tầng.

• Đường ống cấp nước khu công nghiệp, khu đô thị, chung cư.

• Hệ thống tưới tiêu tự động quy mô lớn.

Khi nào cần lắp van xả khí?

Hệ thống của bạn đang gặp các dấu hiệu sau đây và cần được kiểm tra lắp đặt ngay:

• Đường ống phát ra tiếng ồn lục cục hoặc tiếng rít bất thường.

• Thân máy bơm bị rung lắc mạnh khi khởi động.

• Áp suất trên đồng hồ dao động không ổn định.

• Đường ống thường xuyên xảy ra hiện tượng búa nước.

• Lưu lượng nước đầu ra sụt giảm rõ rệt dù bơm vẫn chạy bình thường.

Những sai lầm thường gặp

• Lắp ngược chiều mũi tên hướng dẫn của nhà sản xuất.

• Chọn sai kích thước DN khiến hiệu quả xả khí không đạt yêu cầu.

• Bỏ qua chu kỳ bảo trì, khiến phao bị kẹt do cặn bẩn.

• Không lắp đặt ở các điểm cao nhất của tuyến ống.

• Sử dụng sai định mức áp suất hoặc vật liệu không tương thích với lưu chất.

Hướng dẫn lựa chọn Valve xả khí phù hợp

Checklist các bước kiểm tra trước khi mua:

• Xác định kích thước đường ống (DN)

• Xác định áp suất làm việc tối đa (PN)

• Nhiệt độ vận hành của hệ thống

• Tính chất lưu chất (nước sạch, nước thải, hóa chất)

• Kiểu kết nối (ren hay mặt bích)

• Vật liệu cấu tạo tối ưu

• Lưu lượng xả khí yêu cầu

• Vị trí dự kiến lắp đặt trên đường ống

Hướng dẫn lắp đặt đúng kỹ thuật

• Chọn điểm cao: Luôn lắp tại các vị trí đỉnh vòng cung hoặc đoạn ống gấp khúc cao nhất nơi khí dễ tụ lại.

• Lắp theo chiều mũi tên: Đảm bảo hướng dòng chảy và chiều xả đúng theo thiết kế của nhà sản xuất.

• Không lắp nghiêng: Van phải được đặt ở trạng thái thẳng đứng tuyệt đối để phao di chuyển tự do.

• Có van khóa trước van: Lắp thêm một van bi hoặc van cổng phía dưới để thuận tiện cho việc bảo trì mà không cần xả cạn toàn hệ thống.

• Kiểm tra rò rỉ & Chạy thử: Bơm nước áp lực thấp để kiểm tra độ kín của gioăng trước khi đưa vào vận hành chính thức.

Bảo trì định kỳ

• Kiểm tra độ nhạy của phao định kỳ.

• Vệ sinh cặn bẩn bám quanh lỗ xả khí.

• Kiểm tra độ đàn hồi của gioăng làm kín.

• Thực hiện xả thử bằng tay (nếu có cơ cấu hỗ trợ).

• Thay thế thiết bị ngay khi phát hiện dấu hiệu mòn, kẹt hoặc rò rỉ nước.

FAQ

1. Van xả khí có cần bảo trì không?

Có, nên vệ sinh định kỳ để tránh cặn bẩn làm kẹt phao và duy trì khả năng xả khí ổn định.

2. Valve xả khí lắp ở vị trí nào?

Thông thường tại các điểm cao nhất của hệ thống đường ống hoặc những nơi dễ tích tụ bọt khí.

3. Valve xả khí và van an toàn có giống nhau không?

Không. Valve xả khí dùng để loại bỏ không khí dư thừa trong đường ống, còn van an toàn dùng để xả bớt áp lực chất lỏng khi áp suất vượt ngưỡng cho phép.

4. Bao lâu nên kiểm tra valve xả khí?

Tùy thuộc vào môi trường vận hành, thường nên kiểm tra sau mỗi 3 đến 6 tháng để đảm bảo thiết bị hoạt động hiệu quả.

5. Nên chọn valve xả khí bằng gang hay inox?

Gang phù hợp với hệ thống nước thông thường để tiết kiệm chi phí; inox thích hợp cho môi trường ăn mòn cao hoặc các yêu cầu vệ sinh khắt khe.

Kết luận

Van xả khí đóng vai trò thiết yếu giúp loại bỏ khí tích tụ, ổn định áp suất và bảo vệ toàn diện hệ thống đường ống. Việc lựa chọn đúng loại van, đúng vật liệu và lắp đặt đúng vị trí sẽ giúp tăng tuổi thọ thiết bị, giảm chi phí vận hành và nâng cao hiệu quả hệ thống.
