Van Xả Khí Nén 1 Chiều: Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Vì sao hệ thống khí nén cần van xả khí nén 1 chiều?

Trong các nhà máy hay xưởng sản xuất, chắc hẳn bạn đã từng gặp tình huống máy nén vẫn hoạt động liên tục nhưng khí không thoát đúng chiều, hệ thống tích tụ áp suất bất thường, hoặc dòng khí hồi ngược gây giảm hiệu suất nghiêm trọng. Không những thế, hiện tượng này còn làm đường ống bị rung lắc mạnh và khiến các thiết bị truyền động nhanh hỏng hơn so với tuổi thọ thiết kế.

Một chi tiết nhỏ nhưng lại đóng vai trò quyết định đến sự ổn định của toàn bộ hệ thống chính là van xả khí nén.

Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ từ A đến Z về thiết bị này:

• Định nghĩa van xả khí nén là gì

• Cấu tạo chi tiết bên trong

• Nguyên lý hoạt động thực tế

• Phân loại và thông số kỹ thuật

• Hướng dẫn chọn mua, lắp đặt và bảo dưỡng chuẩn kỹ thuật

Kiến thức nền

Van xả khí nén là gì?

Van xả khí nén là thiết bị kỹ thuật chuyên dụng chỉ cho phép khí nén thoát hoặc lưu thông theo một hướng duy nhất, đồng thời ngăn chặn tuyệt đối dòng khí quay ngược về nguồn cấp hoặc các thiết bị phía trước.

Thiết bị này đóng vai trò sống còn trong việc bảo vệ máy nén khí, chống hiện tượng hồi áp, giảm thiểu tối đa thất thoát khí năng, duy trì áp suất ổn định và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.

Nguyên lý hoạt động của van xả khí nén

Cơ chế vận hành của thiết bị dựa trên sự cân bằng giữa áp lực khí và lực đàn hồi của lò xo:

• Khi có áp lực đầu vào: Dòng khí nén đi vào cửa van với áp suất thắng được lực căng của lò xo. Lúc này, lò xo bị nén lại, đẩy đĩa van ra khỏiệ vị trí làm kín, tạo ra khoảng hở để khí đi qua sang phía đầu ra.

• Khi áp suất giảm hoặc mất áp: Lực đẩy từ dòng khí yếu đi, lò xo ngay lập tức giãn ra, đẩy đĩa van áp chặt vào đế van. Cơ chế này giúp đóng kín hoàn toàn đường ống, ngăn không cho dòng khí ở phía sau chảy ngược trở lại.

Sự chuyển động tự động này diễn ra liên tục, giúp hệ thống luôn duy trì được hướng lưu lượng mong muốn mà không cần sự can thiệp thủ công.

Phân tích chuyên sâu

Cấu tạo của van xả khí nén

Một chiếc van xả khí nén tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van: Khung chính chịu áp lực cao, thường được làm bằng kim loại hoặc nhựa kỹ thuật.

• Lò xo: Tạo lực hồi để đóng van khi ngắt dòng khí.

• Đĩa van (Cửa van): Bộ phận trực tiếp đóng/mở dòng chảy.

• Gioăng làm kín (O-ring): Đảm bảo độ kín tuyệt đối, ngăn rò rỉ khí nén ra môi trường ngoài hoặc rò rỉ ngược.

• Ren kết nối: Giúp liên kết van chắc chắn với hệ thống đường ống.

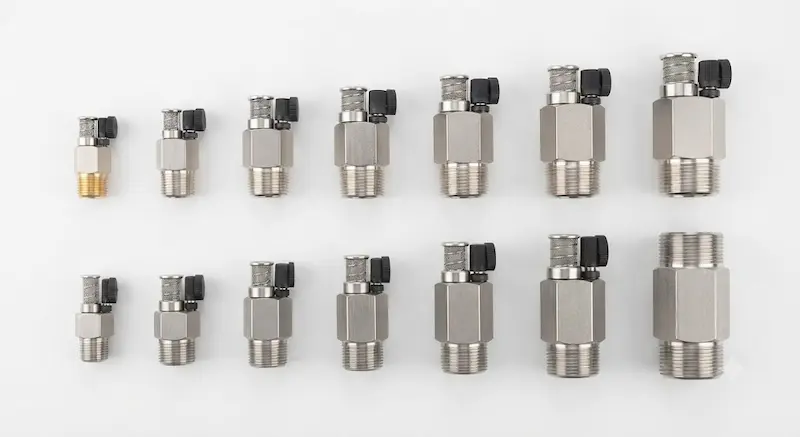

Phân loại van xả khí nén

Tùy theo yêu cầu kỹ thuật của từng hệ thống, van được phân loại theo các tiêu chí sau:

• Theo cơ cấu: Van bi, van lá lật, van lò xo, và van piston.

• Theo vật liệu: Đồng thau, inox (thép không gỉ), thép hợp kim, và nhựa kỹ thuật.

• Theo kiểu nối: Kiểu ren, nối nhanh (push-in), hoặc mặt bích.

• Theo dải áp suất: Dòng áp thấp, trung bình và cao áp.

Thông số kỹ thuật quan trọng cần biết

Khi lựa chọn thiết bị, kỹ sư cần nắm rõ các thông số cốt lõi:

• Kích thước ren: Phổ biến gồm các size từ 1/8" , ¼" , 3/8" , ½" , ¾" đến 1" .

• Áp suất làm việc: Giới hạn chịu áp tối đa của van.

• Nhiệt độ môi trường và lưu chất.

• Lưu lượng khí qua van (Cv hoặc Qn ).

• Vật liệu chế tạo và chuẩn ren kết nối (NPT, BSPT, G).

So sánh van xả khí nén với van một chiều thông thường

Lưu ý kỹ thuật: Không nên dùng lẫn lộn các loại van nước hoặc van chất lỏng thay thế cho hệ thống khí nén nếu không đúng mục đích thiết kế, vì tốc độ lưu thông khí nén rất cao có thể làm hỏng gioăng nhanh chóng.

Tại sao phải dùng van xả khí nén?

Nếu hệ thống thiếu vắng thiết bị này, hậu quả để lại là rất lớn: dòng khí bị hồi ngược làm máy nén phải khởi động lại liên tục, gây hao phí điện năng đáng kể. Bình tích áp sẽ bị giảm tuổi thọ do áp suất dao động mạnh, đồng thời các van điện từ phía trước rất dễ bị quá tải và hư hỏng.

Ứng dụng thực tế

Van xả khí nén 1 chiều được dùng ở đâu?

Nhờ đặc tính kỹ thuật ưu việt, thiết bị này hiện diện trong hầu hết các dây chuyền công nghiệp hiện đại:

• Máy nén khí piston và máy nén trục vít công nghiệp.

• Hệ thống phân phối khí nhà máy và dây chuyền tự động hóa.

• Robot khí nén, hệ thống xi lanh khí và thiết bị đóng gói bao bì.

• Máy cắt CNC, máy dập, và các thiết bị cơ khí chính xác.

• Ngành công nghiệp thực phẩm, dược phẩm đòi hỏi độ sạch cao.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai kích thước ren hoặc sai dải áp suất làm việc.

• Chọn sai vật liệu van dẫn đến nhanh bị ăn mòn trong môi trường ẩm.

• Lắp ngược chiều mũi tên chỉ hướng dòng chảy.

• Không thực hiện vệ sinh và bảo dưỡng định kỳ.

Hướng dẫn / Checklist

Hướng dẫn chọn van xả khí nén phù hợp

•  Xác định lưu lượng: Đảm bảo van đáp ứng đủ lưu lượng khí tiêu thụ.

•  Xác định áp suất: Phù hợp với áp lực làm việc thực tế của máy nén.

•  Chọn vật liệu: Đồng cho khí thông thường, Inox cho môi trường ẩm ướt hoặc hóa chất.

•  Chọn kiểu nối: Ren trong, ren ngoài hoặc cắm ống nhanh.

•  Kiểm tra chiều dòng khí và điều kiện môi trường xung quanh.

•  Chọn thương hiệu uy tín để đảm bảo độ bền dài lâu.

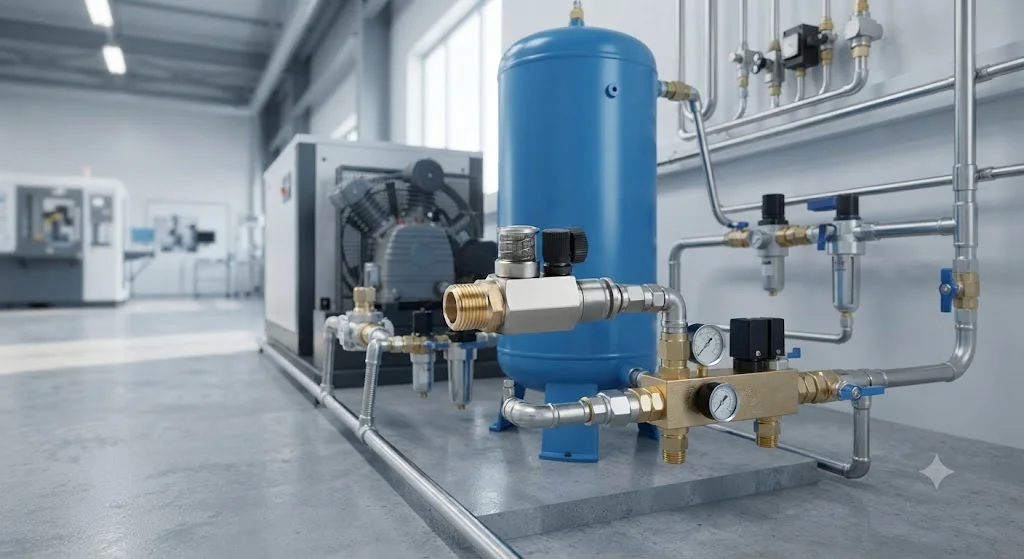

Hướng dẫn lắp đặt đúng kỹ thuật

1. Ngắt nguồn khí và xả toàn bộ áp suất dư trong đường ống.

2. Kiểm tra ren kết nối xem có bị bavia hay bẩn không.

3. Quấn băng tan (băng keo lụa) đều tay vào đầu ren ngoài (nếu là ren côn/thẳng yêu cầu).

4. Lắp đúng chiều mũi tên khắc nổi trên thân van hướng theo chiều dòng khí chạy.

5. Siết lực vừa đủ tay, tránh siết quá mạnh làm nứt chân ren thân van.

6. Kiểm tra rò rỉ bằng nước xà phòng sau khi cấp áp trở lại.

7. Chạy thử hệ thống ở áp suất thấp trước khi vận hành tải nặng.

Cách bảo dưỡng giúp tăng tuổi thọ

• Thực hiện vệ sinh định kỳ 6 tháng/lần để loại bỏ cặn dầu và bụi bẩn.

• Kiểm tra độ đàn hồi của gioăng làm kín và lò xo.

• Thay thế linh kiện hoặc đổi mới van ngay khi phát hiện hiện tượng xì khí ngược.

FAQ

Câu hỏi thường gặp

Van xả khí nén 1 chiều có giống van một chiều không?

Không hoàn toàn. Thiết bị này được thiết kế tối ưu hóa riêng cho môi trường khí nén, với tốc độ phản hồi nhanh hơn và độ kín khắt khe hơn so với các dòng van một chiều dùng cho nước hay dầu.

Bao lâu nên thay van mới?

Thời gian lý tưởng là khoảng 2 đến 5 năm tùy thuộc vào tần suất sử dụng, áp suất vận hành và độ sạch của nguồn khí nén.

Có thể dùng cho khí CO₂ hoặc khí trơ không?

Có, với điều kiện vật liệu thân van, gioăng làm kín và dải áp suất phải được nhà sản xuất xác nhận là tương thích với loại khí đó.

Có bắt buộc phải lắp theo chiều mũi tên không?

Bắt buộc. Nếu lắp ngược chiều, van sẽ chặn hoàn toàn dòng khí hoặc không đóng mở đúng chức năng, gây đình trệ hoạt động toàn hệ thống.

Nên chọn van đồng hay van inox?

Van đồng là lựa chọn kinh tế và tối ưu cho đa số hệ thống khí nén thông thường. Trong khi đó, van inox là giải pháp hoàn hảo cho môi trường ẩm ướt, ăn mòn cao hoặc các ngành yêu cầu tiêu chuẩn vệ sinh nghiêm ngặt như thực phẩm, dược phẩm.

Kết luận

Hiểu đúng cấu tạo và nguyên lý hoạt động là nền tảng cốt lõi giúp bạn lựa chọn chính xác van xả khí nén 1 chiều cho hệ thống của mình. Việc đầu tư đúng kích thước, vật liệu và áp suất sẽ nâng cao hiệu quả vận hành, tiết kiệm tối đa chi phí bảo trì. Đồng thời, tuân thủ quy trình lắp đặt và bảo dưỡng chuẩn kỹ thuật sẽ giúp kéo dài tuổi thọ toàn diện cho hệ thống khí nén của doanh nghiệp.
