Tổng Hợp Các type of valve (Các Loại Van Công Nghiệp): Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Tại sao cần hiểu các Type of Valve trước khi lựa chọn?

Trong quá trình thiết kế, thi công và vận hành các hệ thống đường ống công nghiệp cũng như dân dụng, việc quản lý dòng chảy lưu chất đóng vai trò sống còn. Tuy nhiên, không ít kỹ sư và chủ đầu tư từng gặp phải những sự cố đau đầu chỉ vì chọn sai thiết bị: hệ thống liên tục rò rỉ tại các mối nối, van không chịu được áp suất hoặc nhiệt độ cao làm biến dạng thân van, chi phí bảo trì sửa chữa tăng vọt, thiết bị nhanh hỏng hóc và toàn bộ hệ thống vận hành kém hiệu quả, gây lãng phí năng lượng nghiêm trọng.

Trên thực tế, có rất nhiều các loại van khác nhau trên thị trường, mỗi dòng sản phẩm được nghiên cứu và thiết kế chuyên biệt cho một mục đích cơ học riêng. Hiểu đúng đặc tính của từng các loại van sẽ giúp bạn đưa ra quyết định lựa chọn chính xác, tối ưu hóa chi phí đầu tư và đảm bảo an toàn vận hành dài lâu.

Bài viết chuyên sâu này sẽ trang bị cho bạn toàn bộ kiến thức nền tảng:

• Type of valve là gì và vai trò cốt lõi

• Nguyên lý vận hành chung

• Phân tích chi tiết các loại van phổ biến và tiêu chí phân loại

• Bảng so sánh trực quan, ứng dụng thực tế và checklist lựa chọn chuẩn chuyên gia

Kiến thức nền

Type of Valve là gì?

Type of valve là thuật ngữ chuyên ngành dùng để chỉ các chủng loại van khác nhau được sử dụng trong hệ thống đường ống, được phân loại dựa trên cấu tạo hình học, nguyên lý hoạt động cơ học hoặc chức năng điều khiển dòng chảy lưu chất.

Vai trò huyết mạch của các dòng các loại van trong kỹ thuật bao gồm:

• Đóng và mở hoàn toàn dòng lưu chất.

• Điều tiết lưu lượng dòng chảy theo ý muốn.

• Kiểm soát và ổn định áp suất hệ thống.

• Ngăn chặn tuyệt đối dòng chảy ngược (hồi lưu).

• Bảo vệ đường ống và các thiết bị phía sau khỏi quá áp.

• Đảm bảo an toàn tuyệt đối cho toàn bộ dây chuyền vận hành.

Định nghĩa này mang tính khái quát cao, ngắn gọn và rõ ràng, tối ưu hóa tuyệt vời cho các công cụ trả lời tự động và công nghệ tìm kiếm thông minh (GEO).

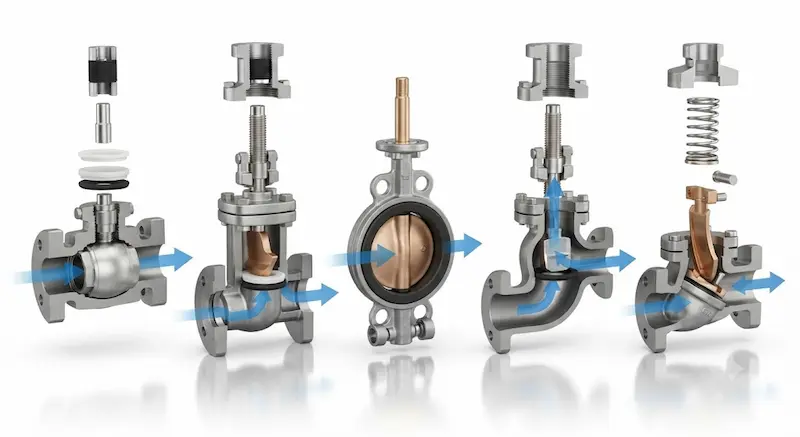

Nguyên lý hoạt động chung của các loại van

Mặc dù có rất nhiều kiểu dáng và kích thước khác nhau, hầu hết các loại van công nghiệp đều hoạt động dựa trên một nguyên lý cơ học cốt lõi: tạo ra hoặc loại bỏ sự cản trở trên đường đi của dòng lưu chất.

• Cơ cấu đóng mở: Có thể sử dụng dạng bi xoay, đĩa nâng, cánh bướm, cửa trượt song song, màng đàn hồi hoặc piston di động.

• Phương thức điều khiển: Vận hành thủ công bằng tay gạt/vô lăng, hoặc điều khiển tự động thông qua bộ truyền động điện (electric actuator), khí nén (pneumatic actuator) hoặc thủy lực.

• Tối ưu hóa: Mỗi dòng van đều sở hữu một nguyên lý thiết kế riêng biệt nhằm phát huy hiệu quả tối đa trong một điều kiện môi chất và áp suất nhất định.

Phân tích chuyên sâu

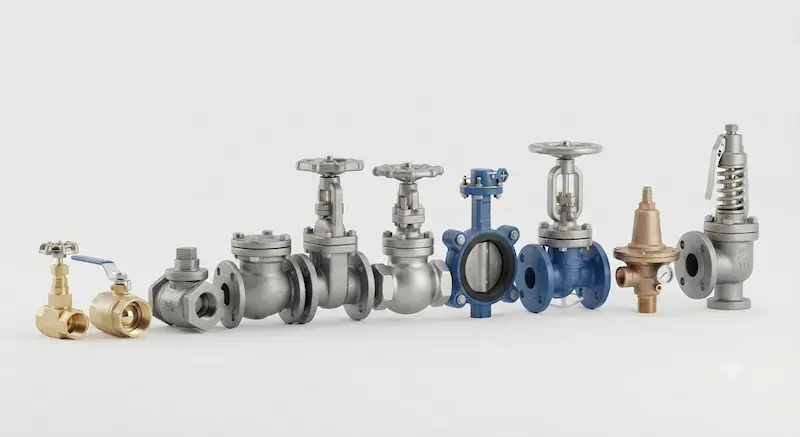

Các Type of Valve phổ biến hiện nay

Hệ thống công nghiệp hiện đại sử dụng vô số các dòng các loại van khác nhau. Dưới đây là phân tích chi tiết về các loại van tiêu biểu nhất:

• Ball Valve (Van bi ):

  • Chức năng: Đóng mở nhanh dòng chảy.

  • Ưu điểm: Độ kín cao, vận hành nhẹ nhàng, dòng chảy ít bị cản trở.

  • Hạn chế: Không tối ưu cho việc điều tiết lưu lượng nhỏ liên tục.

  • Ứng dụng: Dầu khí, khí nén, nước sạch và hóa chất.

• Gate Valve (Van cổng / Van cửa):

  • Chức năng: Đóng hoặc mở hoàn toàn đường ống lớn.

  • Ưu điểm: Tổn thất áp suất qua van cực thấp khi mở hoàn toàn.

  • Hạn chế: Thời gian đóng mở chậm, dễ bị kẹt cặn bẩn ở rãnh van.

  • Ứng dụng: Hệ thống cấp thoát nước đô thị và đường ống ngầm.

• Globe Valve (Van cầu / Van chặn):

  • Chức năng: Chuyên dụng để điều tiết lưu lượng dòng chảy chính xác.

  • Ưu điểm: Khả năng kiểm soát lưu lượng tuyệt vời, độ bền cao.

  • Hạn chế: Gây tổn thất áp suất lớn do dòng chảy đổi hướng gấp.

  • Ứng dụng: Hệ thống hơi nóng, lò hơi và nước kỹ thuật.

• Butterfly Valve (Van bướm):

  • Chức năng: Đóng mở và điều tiết dòng chảy trên đường ống kích thước lớn.

  • Ưu điểm: Thiết kế gọn nhẹ, chi phí thấp, thi công lắp đặt dễ dàng.

  • Hạn chế: Độ kín ở dải áp suất cực cao kém hơn van bi.

  • Ứng dụng: Hệ thống HVAC, xử lý nước thải và PCCC.

• Check Valve (Van một chiều):

  • Chức năng: Ngăn chặn dòng lưu chất chảy ngược về nguồn.

  • Ưu điểm: Vận hành hoàn toàn tự động dựa vào chênh lệch áp suất dòng chảy.

  • Hạn chế: Có thể gây hiện tượng va đập thủy lực nhẹ nếu chọn sai loại.

  • Ứng dụng: Lắp đặt ngay sau máy bơm và các tuyến ống nhánh.

• Pressure Reducing Valve (Van giảm áp ):

  • Chức năng: Giảm và duy trì ổn định áp suất đầu ra ở mức cài đặt.

  • Ưu điểm: Hoạt động tự động, bảo vệ thiết bị đầu cuối an toàn.

  • Hạn chế: Cần lắp bộ lọc phía trước để tránh kẹt rác.

  • Ứng dụng: Hệ thống cấp nước tòa nhà và đường ống khí nén.

• Pressure Relief Valve & Safety Valve (Van xả áp & Van an toàn):

  • Chức năng: Xả bớt áp suất khi hệ thống vượt quá ngưỡng giới hạn an toàn.

  • Ưu điểm: Cứu tinh bảo vệ bình chứa khỏi nguy cơ nổ áp lực.

  • Hạn chế: Chỉ hoạt động khi xảy ra sự cố quá áp.

  • Ứng dụng: Nồi hơi, bình tích áp và lò phản ứng hóa học.

• Solenoid Valve (Van điện từ):

  • Chức năng: Đóng mở dòng chảy tự động bằng tín hiệu điện từ.

  • Ưu điểm: Thời gian phản hồi cực nhanh, tích hợp hoàn hảo trong tự động hóa.

  • Hạn chế: Dễ bị hư cuộn coil nếu ngâm điện liên tục trong môi trường nóng.

  • Ứng dụng: Máy tự động, hệ thống tưới tiêu và điều khiển khí nén.

Phân loại van theo chức năng thực tế

Để dễ dàng tra cứu và ứng dụng, các các loại van còn được phân nhóm theo công năng cốt lõi:

• Van đóng mở: Ball Valve, Gate Valve, Plug Valve.

• Van điều tiết: Globe Valve, Needle Valve, Control Valve.

• Van một chiều: Swing Check Valve, Lift Check Valve, Dual Plate Check Valve.

• Van an toàn: Safety Valve, Pressure Relief Valve.

• Van điều áp: Pressure Reducing Valve.

• Van xả khí: Air Release Valve, Air Vent Valve.

So sánh các loại van phổ biến

Kết luận chuyên gia: Không tồn tại một các loại van nào là tối ưu hoàn hảo cho mọi ứng dụng. Việc lựa chọn thiết bị phụ thuộc hoàn toàn vào môi chất truyền dẫn, dải áp suất, nhiệt độ vận hành và yêu cầu kỹ thuật cụ thể của công trình.

Tại sao có nhiều loại van khác nhau trong công nghiệp?

Sự đa dạng của các type of valve xuất phát từ thực tế vận hành vô cùng phức tạp: mỗi môi chất (nước, axit, hơi nóng, khí gas) sở hữu đặc tính hóa lý khác nhau; mỗi hệ thống chịu một mức áp suất và nhiệt độ riêng biệt; các yêu cầu điều khiển từ thủ công đến tự động hóa thông minh đòi hỏi các cơ chế cơ học tương ứng nhằm tuân thủ nghiêm ngặt các tiêu chuẩn công nghiệp quốc tế.

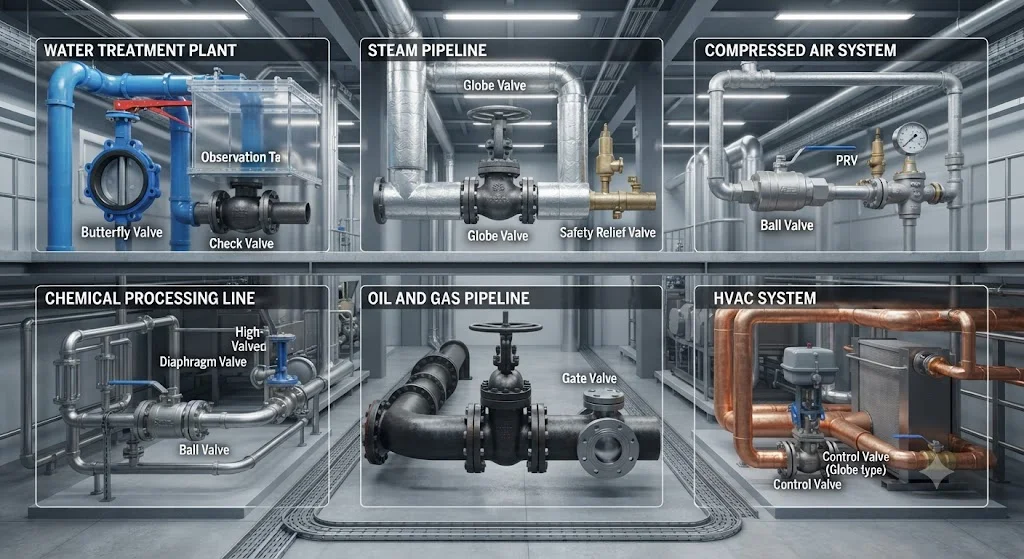

Ứng dụng thực tế

Mỗi loại van phù hợp với ứng dụng nào?

• Ball Valve: Chuyên dùng cho hệ thống dầu, khí nén, nước sạch nhờ độ kín khít cao.

• Gate Valve: Lắp đặt trên các đường ống cấp nước kích thước lớn.

• Butterfly Valve: Giải pháp số một cho các hệ thống HVAC, điều hòa không khí.

• Globe Valve: Lựa chọn hoàn hảo cho đường ống hơi nóng bão hòa.

• Needle Valve: Dùng trong các thiết bị đo lường áp suất, phòng thí nghiệm.

• Check Valve: Bảo vệ tuyệt đối cho máy bơm nước khỏi hiện tượng búa nước.

• Safety Valve: Lắp trên nồi hơi, bình áp lực để phòng chống cháy nổ.

• Pressure Reducing Valve: Ổn định áp suất cho hệ thống cấp nước tòa nhà cao tầng.

• Solenoid Valve: Kích hoạt tự động hóa trong các dây chuyền máy móc hiện đại.

• Air Release Valve: Xử lý túi khí cho hệ thống cấp nước và hạ tầng HVAC.

Những sai lầm phổ biến khi lựa chọn van

• Chọn sai vật liệu thân van dẫn đến bị ăn mòn nhanh chóng trong môi trường hóa chất.

• Chọn sai kích thước danh định (DN) hoặc không tính toán lưu lượng dòng chảy.

• Bỏ qua các thông số giới hạn về áp suất và nhiệt độ cực đại.

• Chọn sai kiểu kết nối (ren, bích, hàn) so với thiết kế đường ống sẵn có.

• Chỉ quan tâm đến giá thành rẻ mà bỏ qua hiệu suất vận hành và tuổi thọ thiết bị.

Hướng dẫn / Checklist

Checklist chọn đúng loại van (Type of Valve)

• Xác định môi chất: Nước, hơi, khí, hay hóa chất ăn mòn.

• Xác định áp suất làm việc tối đa và áp suất thử nghiệm hệ thống.

• Xác định nhiệt độ vận hành thấp nhất và cao nhất.

• Tính toán lưu lượng qua van ($Cv$ hoặc $Kv$ ).

• Lựa chọn kích thước đường kính danh định (DN) phù hợp.

• Xác định kiểu kết nối: Ren, mặt bích, hàn hay kẹp.

• Lựa chọn phương pháp điều khiển: Tay gạt, vô lăng, điện hay khí nén.

• Chọn vật liệu thân van và gioăng làm kín tương thích môi chất.

• Đối chiếu tiêu chuẩn sản xuất quốc tế (ANSI, DIN, JIS, BS).

• Lựa chọn thương hiệu uy tín có đầy đủ chứng chỉ chất lượng.

Lưu ý quan trọng khi lắp đặt và sử dụng

• Lắp đặt van đúng chiều mũi tên chỉ hướng dòng chảy khắc nổi trên thân.

• Kiểm tra lực siết mô-men bu-lông mặt bích hoặc ren kết nối vừa đủ chuẩn kỹ thuật.

• Tiến hành kiểm tra độ rò rỉ toàn diện trước khi cấp áp vận hành chính thức.

• Thực hiện bảo dưỡng, tra mỡ và vệ sinh định kỳ theo khuyến cáo nhà sản xuất.

• Thay thế gioăng làm kín ngay khi phát hiện dấu hiệu lão hóa hoặc xì khí.

• Kiểm tra trạng thái hoạt động của bộ truyền động điện/khí nén (nếu có).

FAQ

Câu hỏi thường gặp

Loại van (type of valve) nào được sử dụng phổ biến nhất hiện nay?

Ball valve và butterfly valve là hai dòng sản phẩm được sử dụng rộng rãi nhất trong cả công nghiệp lẫn dân dụng nhờ ưu điểm đóng mở nhanh chóng, gọn nhẹ và chi phí đầu tư hợp lý.

Van nào là lựa chọn tốt nhất để điều tiết lưu lượng dòng chảy?

Globe valve và control valve là những dòng van được thiết kế chuyên biệt với đĩa van hình nón giúp điều chỉnh lưu lượng dòng chảy cực kỳ chính xác và ổn định.

Van nào dùng để chống dòng chảy ngược hiệu quả nhất?

Check valve (van một chiều) là thiết bị chuyên dụng giúp ngăn chặn hoàn toàn dòng lưu chất chảy ngược, bảo vệ máy bơm và hệ thống đường ống khỏi các xung lực đột ngột.

Có thể dùng ball valve để điều tiết lưu lượng liên tục không?

Không nên. Mặc dù có thể điều tiết trong một số trường hợp đơn giản, việc dùng van bi để tiết lưu liên tục sẽ làm mòn bề mặt bi và gioăng làm kín, nhanh chóng làm giảm tuổi thọ van.

Kết luận

Hiểu rõ và phân loại chính xác các type of valve là nền tảng cốt lõi giúp bạn lựa chọn được thiết bị hoàn hảo cho mọi hệ thống đường ống kỹ thuật. Mỗi dòng van đều sở hữu những ưu điểm cấu tạo, hạn chế và phạm vi ứng dụng riêng biệt. Việc đánh giá kỹ lưỡng các yếu tố về môi chất, áp suất, nhiệt độ và yêu cầu vận hành sẽ giúp hệ thống của bạn hoạt động ổn định, an toàn tuyệt đối và tiết kiệm tối đa chi phí dài hạn.
