Air Bleed Valve Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Chọn Mua Chuẩn Kỹ Thuật

Vì sao hệ thống đường ống cần Air Bleed Valve?

Trong quá trình vận hành các hệ thống kỹ thuật, bạn có thể thường xuyên gặp phải tình trạng máy bơm vẫn hoạt động nhưng lưu lượng nước lên rất yếu, hệ thống HVAC phát ra tiếng ồn khó chịu do túi khí, đường ống bị rung lắc mạnh hoặc áp suất tổng thể không ổn định. Nguyên nhân chủ yếu xuất phát từ việc không khí bị kẹt và tích tụ tại các điểm cao trong đường ống, gây cản trở dòng chảy và làm giảm nghiêm trọng hiệu suất toàn hệ thống.

Một trong những giải pháp kỹ thuật tối ưu và hiệu quả nhất để giải quyết triệt để vấn đề này là sử dụng air bleed valve để tự động hoặc thủ công loại bỏ không khí dư thừa.

Bài viết chuyên sâu này sẽ giúp bạn nắm rõ các khía cạnh quan trọng:

• Air bleed valve là gì và vai trò cốt lõi

• Cơ chế vận hành thực tế

• Phân loại chi tiết và thông số kỹ thuật

• Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng đúng chuẩn

Kiến thức nền

Air Bleed Valve là gì?

Air bleed valve là thiết bị van chuyên dụng dùng để xả lượng không khí hoặc các loại khí tích tụ bên trong hệ thống đường ống, giúp duy trì dòng chảy lưu chất luôn ổn định, chống hiện tượng nghẽn khí và bảo vệ toàn diện các thiết bị truyền động.

Vai trò chính của thiết bị bao gồm:

• Loại bỏ triệt để các túi khí tại điểm cao.

• Ngăn chặn hiện tượng khóa khí (air lock).

• Tăng hiệu suất vận hành cho máy bơm.

• Giảm tiếng ồn và hiện tượng rung chấn.

• Bảo vệ đường ống và các van phụ trợ khỏi tổn hại áp suất.

Nguyên lý hoạt động của Air Bleed Valve

Cơ chế hoạt động của dòng van xả khí tự động dựa trên nguyên lý lực đẩy của phao bên trong buồng chứa:

• Khi có khí tích tụ: Không khí nhẹ hơn nước sẽ di chuyển lên các điểm cao và đi vào buồng chứa của van, làm mực nước bên trong buồng giảm xuống.

• Khi phao hạ xuống: Phao hạ thấp kéo theo cơ cấu đòn bẩy làm mở cửa xả, cho phép lượng khí bị nén thoát ra ngoài môi trường.

• Khi nước đầy trở lại: Nước dâng lên đẩy phao nổi lên, tác động đóng chặt cửa xả để ngăn không cho chất lỏng rò rỉ ra ngoài.

Việc xả khí liên tục giúp hệ thống luôn đầy kín lưu chất, loại bỏ các khoảng trống không khí gây cản trở cột áp và lưu lượng dòng chảy.

Phân tích chuyên sâu

Cấu tạo của van xả khí

Một chiếc air bleed valve tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van: Khung chính chịu áp lực, thường làm bằng đồng, gang hoặc inox.

• Phao (Float): Bộ phận cảm biến mực chất lỏng bên trong van.

• Buồng chứa khí: Không gian gom khí từ đường ống dồn lên.

• Cửa xả khí: Lỗ thoát khí nhỏ nằm ở đỉnh van.

• Gioăng làm kín: Đảm bảo độ kín khít tuyệt đối khi van đóng.

• Ren hoặc mặt bích kết nối: Liên kết van chắc chắn với tuyến ống hệ thống.

Phân loại van xả khí

Tùy theo yêu cầu của từng công trình, van được chia thành nhiều nhóm:

• Theo cơ chế: Van tự động (automatic), van xả tay (manual), van kết hợp (combination), và van xả chân không (vacuum air valve).

• Theo vật liệu: Đồng thau, gang cầu, inox (thép không gỉ), và nhựa kỹ thuật.

• Theo kiểu kết nối: Lắp ren thông dụng hoặc lắp mặt bích chịu áp cao.

• Theo áp suất làm việc: Các dải áp phổ biến như PN10, PN16, và PN25.

Thông số kỹ thuật quan trọng

Khi lựa chọn thiết bị cho dự án, các kỹ sư cần chú ý các thông số kỹ thuật cốt lõi:

• Kích thước danh định: Từ DN15 đến DN100 hoặc lớn hơn tùy quy mô đường ống.

• Áp suất làm việc tối đa và giới hạn nhiệt độ vận hành.

• Vật liệu thân van và vật liệu phao bên trong.

• Kiểu kết nối ren hoặc bích tương thích tiêu chuẩn ống.

• Lưu lượng xả khí và tiêu chuẩn chất lượng sản xuất.

So sánh van xả khí với các dòng van khí khác

Lời khuyên kỹ thuật: Không nên dùng lẫn lộn các loại van nếu không đúng mục đích thiết kế, vì mỗi dòng van được tối ưu hóa cho tốc độ và thể tích xả khí riêng biệt trong hệ thống.

Tại sao cần sử dụng van xả khí?

Nếu hệ thống không được trang bị thiết bị này, lượng khí tích tụ sẽ gây ra tổn thất áp suất đáng kể, làm giảm lưu lượng bơm và bắt buộc mô-tơ phải hoạt động quá tải, dẫn đến tiêu thụ điện năng lớn. Hơn nữa, dòng khí di chuyển hỗn loạn còn tạo ra hiện tượng búa nước, gây ăn mòn cục bộ và phá hủy đường ống.

Ứng dụng thực tế

Air Bleed Valve được sử dụng ở đâu?

Nhờ khả năng giải quyết triệt để túi khí, thiết bị này xuất hiện trong nhiều lĩnh vực công nghiệp và dân dụng:

• Hệ thống cấp nước sạch đô thị và tòa nhà cao tầng.

• Hệ thống điều hòa không khí trung tâm HVAC, chiller, cooling tower.

• Hệ thống phòng cháy chữa cháy (PCCC) và trạm bơm áp lực.

• Nhà máy xử lý nước thải và hệ thống tưới tiêu tự động nông nghiệp.

• Ngành công nghiệp hóa chất, thực phẩm và dược phẩm đòi hỏi độ an toàn cao.

Những sai lầm phổ biến khi lựa chọn và lắp đặt

• Chọn sai kích thước van: Lắp van quá nhỏ so với thể tích đường ống dẫn đến không đủ khả năng xả khí kịp thời.

• Sai lệch vị trí lắp đặt: Lắp van ở các đoạn ống thấp hoặc đoạn ngang bình thường thay vì vị trí điểm cao nhất (high point) nơi khí tự nhiên dồn tụ.

• Bỏ qua yếu tố áp suất: Chọn van có định mức áp suất (PN) thấp hơn áp suất vận hành thực tế của hệ thống, gây nứt thân van ngay lần thử áp đầu tiên.

• Không bảo dưỡng định kỳ: Để cặn bẩn, phèn hoặc rêu mốc bám kẹt vào quả phao khiến van mất khả năng tự đóng mở.

• Quên kiểm tra hướng dòng chảy và chiều lắp: Lắp ngược hoặc đặt lệch phương thẳng đứng khiến phao van không thể nổi lên hạ xuống đúng cơ chế kỹ thuật.

Hướng dẫn / Checklist

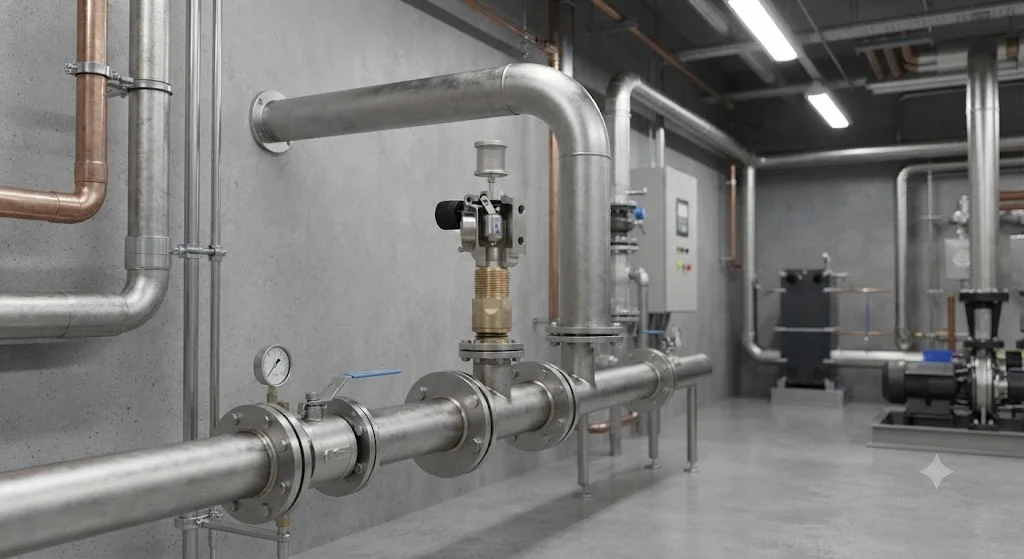

Checklist chọn van xả khí phù hợp

• Xác định môi chất: Nước sạch, nước thải, hay dung dịch hóa chất.

• Kiểm tra áp suất: Phù hợp với áp lực vận hành thực tế của bơm.

• Chọn kích thước đường kính ren hoặc mặt bích chuẩn xác.

• Chọn vật liệu: Đồng, gang hoặc inox tùy thuộc môi trường ăn mòn.

• Chọn kiểu kết nối thuận tiện cho việc tháo lắp bảo trì.

• Kiểm tra tiêu chuẩn kỹ thuật và chọn thương hiệu uy tín trên thị trường.

Hướng dẫn lắp đặt đúng kỹ thuật

1. Xác định chính xác điểm cao nhất của đường ống hoặc nơi dễ hình thành túi khí.

2. Ngắt áp suất hệ thống và xả khô đường ống trước khi thi công.

3. Lắp van đúng chiều theo hướng dẫn của nhà sản xuất (thường là phương thẳng đứng hướng lên).

4. Siết lực vừa đủ vào các mối ren hoặc bu-lông mặt bích để tránh làm hỏng chân ren.

5. Kiểm tra kỹ độ rò rỉ tại các mối nối sau khi cấp áp trở lại.

6. Chạy thử hệ thống và theo dõi khả năng tự động xả khí của van.

Quy trình bảo dưỡng giúp tăng tuổi thọ thiết bị

• Lịch trình vệ sinh định kỳ: Nên kiểm tra và vệ sinh van định kỳ từ 6 đến 12 tháng một lần tùy thuộc vào độ sạch của nguồn nước.

• Làm sạch buồng chứa và phao: Tháo nắp chụp van, lấy cụm phao ra để lau sạch các lớp cặn bẩn, rêu mốc hoặc phèn bám dính lâu ngày.

• Kiểm tra gioăng làm kín: Thay thế gioăng cao su nếu phát hiện hiện tượng chai cứng, rạn nứt gây rỉ nước ở cửa xả đỉnh.

• Kiểm tra độ linh hoạt: Dùng tay nhấn nhẹ cụm phao để đảm bảo cơ cấu đòn bẩy và nút xả vẫn chuyển động trơn tru, đàn hồi tốt.

FAQ

Câu hỏi thường gặp

Air bleed valve có phải air release valve không?

Không hoàn toàn. Hai dòng thiết bị này có mục đích tương tự là xử lý khí, nhưng khác nhau về cấu trúc cơ học, lưu lượng xả và quy mô ứng dụng trong hệ thống đường ống.

Bao lâu nên bảo dưỡng van xả khí một lần?

Thời gian lý tưởng là từ 6 đến 12 tháng/lần tùy thuộc vào chất lượng nguồn nước và tần suất vận hành của hệ thống.

Có thể lắp van xả khí theo phương ngang không?

Đa phần các dòng van xả khí tự động dạng phao được thiết kế chuyên biệt để lắp theo phương thẳng đứng. Bạn cần đọc kỹ tài liệu kỹ thuật trước khi lắp ngang để tránh làm kẹt phao.

Thiết bị này dùng được cho những môi chất nào?

Chủ yếu dùng cho nước sạch và không khí trong hệ thống HVAC, cấp nước, PCCC, bên cạnh đó một số dòng vật liệu đặc biệt có thể dùng cho hóa chất lỏng.

Nên chọn van chất liệu đồng hay inox?

Van đồng là lựa chọn kinh tế cho hệ thống nước thông thường. Trong khi đó, van inox là giải pháp cao cấp chống ăn mòn cực tốt, phù hợp với môi trường nhiệt độ cao hoặc các nhà máy thực phẩm, dược phẩm.

Kết luận

Van xả khí tuy chỉ là một linh kiện có kích thước nhỏ bé trong tổng thể một hệ thống đường ống đồ sộ, nhưng lại nắm giữ vai trò sống còn quyết định sự ổn định, hiệu suất và tuổi thọ của toàn bộ dây chuyền. Việc hiểu đúng bản chất cấu tạo, nguyên lý vận hành, cũng như lựa chọn chính xác chủng loại, kích thước và vật liệu sẽ giúp các doanh nghiệp tiết kiệm hàng đống chi phí điện năng, giảm thiểu sự cố dừng máy đột ngột và tối ưu hóa chi phí bảo trì dài hạn.
