Pressure Reducing Valve Là Gì? Cấu Tạo, Nguyên Lý Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Vì sao hệ thống đường ống cần Pressure Reducing Valve?

Trong quá trình vận hành hạ tầng cấp nước hay các hệ thống truyền dẫn công nghiệp, không ít lần bạn sẽ phải đối mặt với những sự cố phát sinh từ áp lực nguồn quá lớn. Ví dụ tiêu biểu như áp lực nước từ đường ống chính dồn trực tiếp xuống các tầng thấp gây bùng nổ áp suất; các thiết bị vệ sinh, vòi chậu bị nứt vỡ hoặc rò rỉ chỉ sau một thời gian ngắn; máy bơm thường xuyên rơi vào trạng thái quá tải; hệ thống đường ống rung lắc bần bật và phát ra những tiếng ồn lớn; hay các loại van chặn và đồng hồ đo áp nhanh chóng bị hỏng hóc.

Một trong những giải pháp kỹ thuật hiệu quả và triệt để nhất để giải quyết tình trạng này là sử dụng van giảm áp để tự động hạ áp lực đầu vào và duy trì mức áp suất đầu ra luôn ổn định, qua đó bảo vệ toàn diện cấu trúc của hệ thống đường ống.

Bài viết chuyên sâu dưới đây sẽ cung cấp cho bạn toàn bộ các thông tin kỹ thuật cốt lõi:

• Pressure reducing valve là gì và vai trò thực tế

• Cấu tạo chi tiết bên trong

• Nguyên lý hoạt động theo cơ chế phản hồi

• Phân loại, thông số và tiêu chí lựa chọn chuẩn chuyên gia

Kiến thức nền

Pressure Reducing Valve là gì?

Pressure reducing valve (thường được gọi là van giảm áp) là thiết bị van tự động có chức năng chính là hạ áp suất lưu chất từ nguồn cấp đầu vào xuống mức áp suất đầu ra thấp hơn đã được cài đặt sẵn, đồng thời duy trì sự ổn định đó ngay cả khi áp suất đầu vào hoặc lưu lượng tiêu thụ thay đổi liên tục.

Các vai trò huyết mạch của thiết bị này bao gồm:

• Bảo vệ đường ống khỏi nguy cơ nứt vỡ do quá áp.

• Bảo vệ máy bơm và các thiết bị truyền động.

• Bảo vệ các thiết bị đầu cuối dân dụng và công nghiệp.

• Tiết kiệm lượng nước tiêu thụ không cần thiết.

• Giảm thiểu thất thoát năng lượng và duy trì áp suất ổn định.

Định nghĩa này ngắn gọn, chuẩn xác, tối ưu hóa tuyệt vời cho các hệ thống tìm kiếm thông minh và công cụ trả lời tự động (GEO).

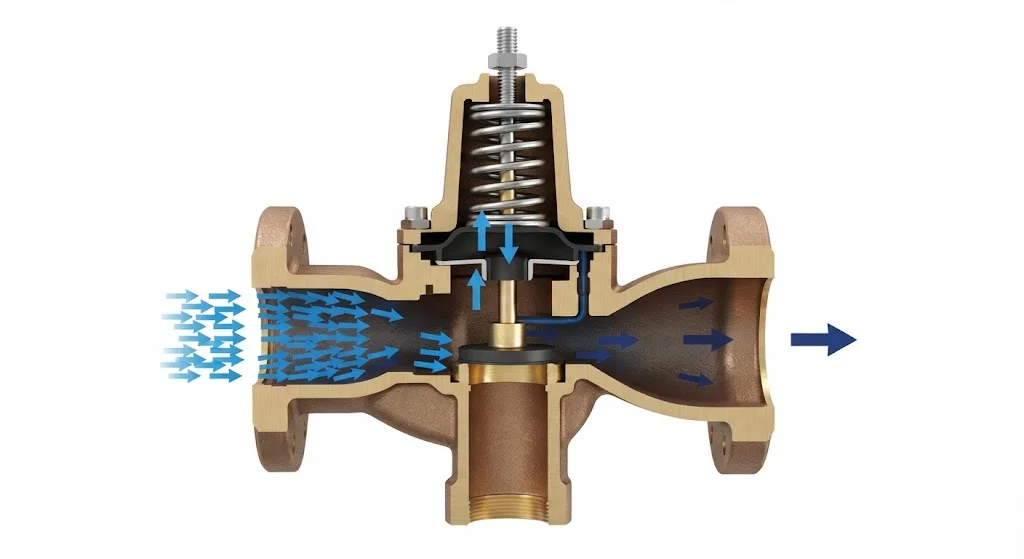

Nguyên lý hoạt động của Pressure Reducing Valve

Cơ chế vận hành của dòng van giảm áp dựa trên sự cân bằng lực đối kháng giữa áp lực lưu chất và độ đàn hồi của lò xo:

• Khi dòng lưu chất đi vào van với áp suất cao, áp lực này tác động trực tiếp lên màng diaphragm hoặc piston cảm nhận áp suất đầu ra.

• Lò xo điều chỉnh được thiết kế sẵn sẽ tạo ra một lực đối kháng để giữ cho đĩa van mở ở một khoảng cách nhất định.

• Khi áp suất đầu ra vượt quá mức cài đặt, lực đẩy từ màng ngăn sẽ thắng lực lò xo, đẩy đĩa van dịch chuyển khép lại bớt để giảm lưu lượng đi qua, kéo áp suất đầu ra hạ về đúng mức mong muốn.

• Ngược lại, khi lưu lượng tiêu thụ tăng và áp suất đầu ra sụt giảm, lực lò xo sẽ giãn ra, đẩy đĩa van mở rộng hơn để bù đắp áp suất.

Quá trình tự điều chỉnh này diễn ra liên tục, giúp áp suất đầu ra luôn giữ ở trạng thái cân bằng hoàn hảo dù áp suất đầu vào dao động mạnh.

Phân tích chuyên sâu

Cấu tạo của Pressure Reducing Valve

Một chiếc pressure reducing valve tiêu chuẩn được cấu thành từ các bộ phận chính sau:

• Thân van (Body): Khung chịu áp lực chính, đúc bằng đồng, gang hoặc inox.

• Nắp van (Bonnet): Bảo vệ cụm lò xo điều chỉnh bên trên.

• Màng diaphragm hoặc piston: Bộ phận cảm nhận sự thay đổi áp suất đầu ra.

• Lò xo điều chỉnh: Quy định mức áp suất đầu ra mong muốn.

• Đĩa van (Disc): Trực tiếp điều tiết lưu lượng dòng chảy qua cửa van.

• Ghế van (Seat): Vị trí làm kín khi van đóng hoàn toàn.

• Núm hoặc vít điều chỉnh: Dùng để thay đổi lực căng lò xo khi cài đặt áp suất.

• Gioăng làm kín (O-ring): Ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra ngoài.

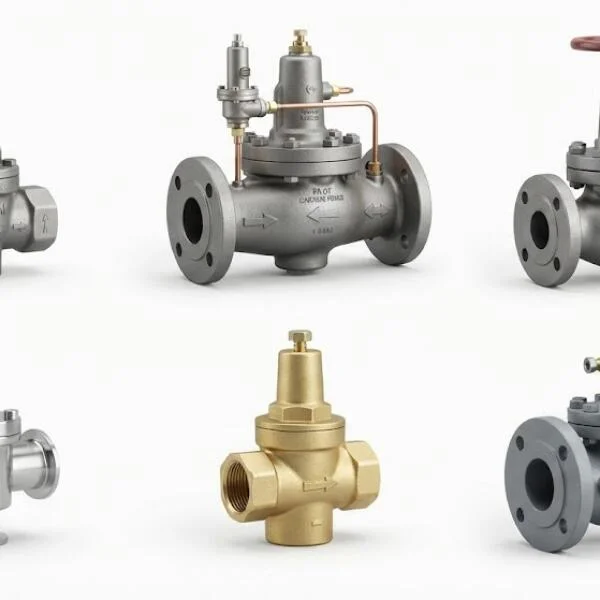

Phân loại Van giảm áp

Để đáp ứng đa dạng nhu cầu thực tế, van được phân loại theo nhiều tiêu chí:

• Theo cơ chế: Van giảm áp tác động trực tiếp (Direct Acting PRV) và van giảm áp dùng van điều khiển phụ (Pilot Operated PRV).

• Theo môi chất: Van giảm áp dùng cho nước, hơi nóng, khí nén, hoặc gas.

• Theo vật liệu: Đồng thau, gang xám, gang dẻo, inox (304/316), và thép carbon.

• Theo kiểu kết nối: Lắp ren thông dụng, lắp mặt bích công nghiệp, hoặc kết nối kẹp (Clamp) cho ngành thực phẩm.

Thông số kỹ thuật cần quan tâm

Khi tiến hành lựa chọn thiết bị, các kỹ sư cần chú ý kỹ các thông số:

• Kích thước danh định: Từ DN15 đến DN300 hoặc lớn hơn.

• Áp suất đầu vào tối đa mà van có thể chịu đựng.

• Dải áp suất đầu ra có thể điều chỉnh (ví dụ: 1–6 bar, 2–10 bar).

• Nhiệt độ làm việc tối đa của môi chất.

• Hệ số lưu lượng (Cv / Kv) và kiểu kết nối tiêu chuẩn (ANSI, DIN, JIS).

So sánh Van giảm áp và Pressure Relief Valve

Lưu ý chuyên gia: Hai loại van này có chức năng cơ học hoàn toàn trái ngược nhau và tuyệt đối không thể dùng thay thế cho nhau trong các hệ thống đường ống công nghiệp.

Tại sao phải sử dụng Van giảm áp?

Việc lắp đặt thiết bị này mang lại những lợi ích kinh tế và kỹ thuật to lớn: kéo dài tuổi thọ đáng kể cho toàn bộ thiết bị đầu cuối, cắt giảm triệt để chi phí bảo trì sửa chữa định kỳ, hạn chế tối đa rò rỉ nước do áp lực quá cao, tiết kiệm năng lượng cho hệ thống bơm và ngăn chặn hoàn toàn nguy cơ phá hủy đường ống đột ngột.

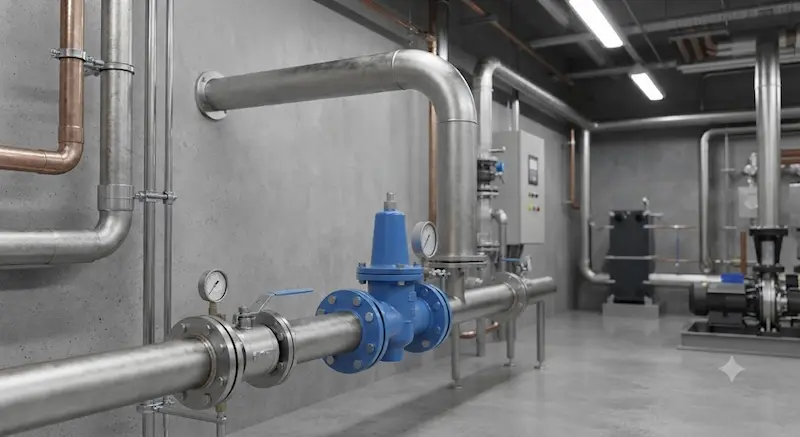

Ứng dụng thực tế

Pressure Reducing Valve được sử dụng ở đâu?

• Hệ thống cấp nước sinh hoạt cho các tòa nhà cao tầng và chung cư.

• Nhà máy sản xuất công nghiệp và hệ thống HVAC trung tâm.

• Đường ống dẫn hơi nước bão hòa trong các nhà máy nhiệt điện, dệt nhuộm.

• Hệ thống khí nén nhà máy và trạm bơm phòng cháy chữa cháy (PCCC).

• Các ngành công nghiệp đòi hỏi tiêu chuẩn khắt khe như thực phẩm, dược phẩm và hóa chất.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai kích thước danh định (DN) của van so với đường ống.

• Không tính toán kỹ lưỡng lưu lượng tiêu thụ thực tế dẫn đến hiện tượng tụt áp.

• Chọn sai dải áp suất đầu ra mong muốn.

• Quên lắp bộ lọc y (strainer) phía trước van dẫn đến cặn bẩn làm kẹt đĩa van.

• Lắp ngược chiều mũi tên dòng chảy hoặc không kiểm tra áp suất đầu vào thực tế.

Hướng dẫn / Checklist

Checklist chọn Van giảm áp phù hợp

• Xác định môi chất: Nước, hơi nóng, hay khí nén.

• Đo đạc chính xác áp suất đầu vào tại thời điểm cao nhất.

• Xác định mức áp suất đầu ra mong muốn cho các thiết bị phía sau.

• Chọn kích thước DN tương thích hoàn toàn với đường kính ống.

• Chọn vật liệu thân van phù hợp với tính chất hóa học của môi chất.

• Kiểm tra tiêu chuẩn kết nối và lựa chọn thương hiệu uy tín trên thị trường.

Hướng dẫn lắp đặt đúng kỹ thuật

1. Ngắt hoàn toàn áp suất hệ thống và xả khô đường ống trước khi thi công.

2. Lắp đúng chiều mũi tên chỉ hướng dòng chảy được khắc nổi trên thân van.

3. Lắp đặt một bộ lọc cặn (Y-strainer) ở phía đầu vào trước van để bảo vệ đĩa van.

4. Siết chặt các mối nối với mô-men lực vừa đủ, tránh làm biến dạng ren hoặc mặt bích.

5. Tiến hành điều chỉnh áp suất đầu ra thông qua vít hoặc núm vặn trên đỉnh van.

6. Kiểm tra kỹ độ rò rỉ tại các khớp nối sau khi cấp áp trở lại.

7. Chạy thử hệ thống và kiểm tra độ ổn định dưới tải.

Bảo dưỡng Van giảm áp

• Kiểm tra tình trạng màng ngăn và độ đàn hồi của lò xo định kỳ 6 đến 12 tháng/lần.

• Vệ sinh sạch sẽ cặn bẩn bám trên lưới lọc và ghế van.

• Kiểm tra và hiệu chuẩn lại áp suất đầu ra để đảm bảo van luôn hoạt động chính xác.

FAQ

Câu hỏi thường gặp

Pressure reducing valve có giống pressure relief valve không?

Không. Van giảm áp dùng để hạ và duy trì áp suất ổn định cho dòng chảy đi qua, trong khi pressure relief valve là van an toàn chỉ mở ra để xả áp khi áp suất trong hệ thống vượt quá ngưỡng giới hạn cho phép.

Có thể tự điều chỉnh áp suất đầu ra của van không?

Có. Hầu hết các dòng van giảm áp hiện đại đều tích hợp vít hoặc núm vặn điều chỉnh phía trên giúp người vận hành dễ dàng cài đặt chính xác mức áp suất đầu ra theo yêu cầu thực tế.

Van giảm áp có sử dụng được cho hệ thống hơi nước không?

Có, nhưng bạn phải lựa chọn dòng sản phẩm chuyên dụng dành riêng cho hơi nóng với vật liệu thân van chịu nhiệt cao và gioăng làm kín đặc biệt bằng Graphite hoặc PTFE.

Bao lâu nên tiến hành bảo dưỡng van giảm áp một lần?

Thời gian lý tưởng là từ 6 đến 12 tháng/lần tùy thuộc vào điều kiện vận hành thực tế và độ sạch của nguồn lưu chất trong hệ thống đường ống.

Nên ưu tiên chọn van chất liệu đồng hay inox?

Van đồng là lựa chọn kinh tế tối ưu cho hệ thống nước dân dụng và thương mại thông thường. Trong khi đó, van inox là giải pháp cao cấp dành riêng cho môi trường hóa chất ăn mòn, nhiệt độ cao hoặc các ngành đòi hỏi tiêu chuẩn vệ sinh khắt khe như dược phẩm và thực phẩm.

Kết luận

Van giảm áp là thiết bị không thể thiếu trong các hệ thống đường ống đòi hỏi kiểm soát áp suất chặt chẽ. Việc đầu tư lựa chọn đúng loại van, chuẩn kích thước và dải áp suất không chỉ giúp bảo vệ thiết bị an toàn tuyệt đối mà còn tối ưu hóa hiệu suất vận hành, giảm thiểu chi phí bảo trì và kéo dài tuổi thọ cho toàn bộ hệ thống.
