Giải Mã Ký Hiệu DN50 PN16: Cấu Trúc, Thông Số Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Vì sao ký hiệu DN50 PN16 xuất hiện trên hầu hết các loại van công nghiệp?

Khi bước chân vào thế giới của các hệ thống đường ống và thiết bị cơ điện, chắc hẳn bạn đã từng nhiều lần bắt gặp ký hiệu dn50 pn16 in nổi trên thân van, mặt bích hay các tài liệu catalogue kỹ thuật. Tuy nhiên, không ít kỹ sư mới vào nghề hoặc các nhà thầu dân dụng từng gặp phải tình huống trớ trêu: đọc catalogue nhưng không hiểu rõ ý nghĩa thông số dẫn đến việc mua van về không thể lắp vừa đường ống, hoặc chọn sai cấp áp suất làm việc gây rò rỉ lưu chất chỉ sau một thời gian ngắn vận hành, khiến chi phí bảo trì tăng vọt và tuổi thọ thiết bị giảm sút trầm trọng.

Thực tế, dn50/pn16 chính là một trong những thông số cốt lõi quyết định khả năng tương thích và độ an toàn của toàn bộ hệ thống. Hiểu đúng cấu trúc ký hiệu này sẽ giúp bạn lựa chọn thiết bị chính xác tuyệt đối.

Bài viết chuyên sâu dưới đây sẽ dẫn dắt bạn khám phá toàn diện:

• Định nghĩa chính xác dn50/pn16 là gì

• Ý nghĩa của hai thành phần DN và PN

• Bảng thông số kỹ thuật chi tiết và các dòng van phổ biến

• Hướng dẫn lựa chọn và ứng dụng thực tế chuẩn chuyên gia

Kiến thức nền

DN50 PN16 là gì?

Dn50 pn16 là ký hiệu tiêu chuẩn kỹ thuật quốc tế dùng để định danh và xác định đồng thời hai đặc tính quan trọng nhất của van, mặt bích hoặc các phụ kiện đường ống:

• DN50: Kích thước danh nghĩa của đường kính trong, tương đương khoảng 50 mm (hay hệ inch là khoảng 2 inch ).

• PN16: Cấp áp suất danh nghĩa, thể hiện thiết bị được thiết kế để chịu được áp suất làm việc liên tục ở điều kiện nhiệt độ tiêu chuẩn.

Vai trò cốt lõi của thông số này trong thiết kế hệ thống bao gồm: lựa chọn đúng kích thước kết nối ống, đảm bảo khả năng chịu áp lực vận hành, đồng bộ hoàn toàn với các linh kiện phụ trợ khác, qua đó tối ưu hóa hiệu suất và sự an toàn cho toàn bộ hệ thống cơ điện.

Định nghĩa này cung cấp góc nhìn cô đọng, rõ ràng, cực kỳ tối ưu hóa cho công nghệ tìm kiếm thông minh và các công cụ trả lời tự động (GEO).

Ý nghĩa của DN và PN trong tiêu chuẩn đường ống

Để hiểu sâu hơn về bản chất kỹ thuật, chúng ta cần phân tách hai thành phần cấu thành:

• DN (Diameter Nominal / Kích thước danh nghĩa): Đây không phải là con số đo đường kính ngoài thực tế bằng thước, mà là một quy ước quốc tế dùng chung để quy đổi kích thước ống và phụ kiện. DN50 tương ứng với đường kính ngoài danh định của ống thép thông dụng.

• PN (Pressure Nominal / Cấp áp suất danh nghĩa): Thể hiện khả năng chịu áp lực tính bằng đơn vị bar (hoặc MPa) của thiết bị ở nhiệt độ phòng. Các cấp PN phổ biến thường gặp trong công nghiệp bao gồm PN10, PN16, PN25 và PN40.

Việc bắt buộc phải kết hợp cả hai yếu tố DN và PN khi lựa chọn thiết bị giúp kỹ sư đảm bảo sự ăn khớp cơ học hoàn hảo: vừa khít về kích thước đường ống lại vừa vặn về khả năng chịu tải áp suất, tránh mọi rủi ro nứt vỡ hay xì áp bất ngờ.

Phân tích chuyên sâu

Thông số kỹ thuật của DN50 PN16

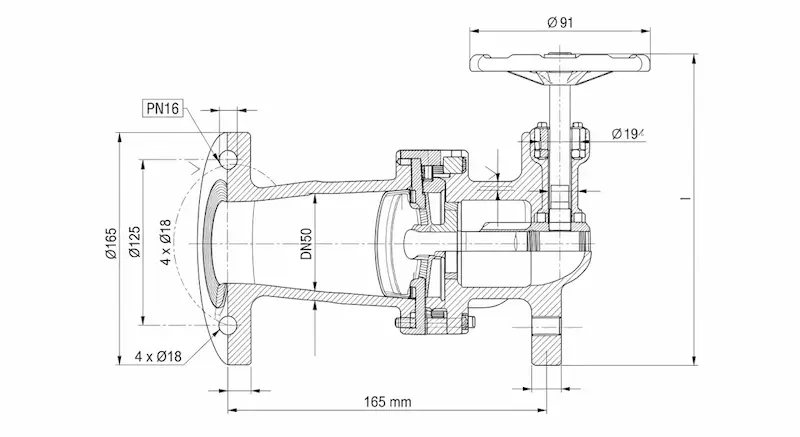

Một sản phẩm mang tiêu chuẩn dn50/pn16 thông sở hữu các đặc tính kỹ thuật cơ bản sau:

• Kích thước danh nghĩa: DN50.

• Quy đổi kích thước hệ inch: Khoảng 2" .

• Kiểu kết nối: Lắp ren trong/ngoài hoặc kết nối mặt bích theo tiêu chuẩn.

• Tiêu chuẩn sản xuất quốc tế: DIN, EN 1092-1, ISO, JIS, hoặc BS.

• Vật liệu chế tạo thân: Đa dạng từ gang xám, gang dẻo, inox (304/316), thép carbon cho đến đồng thau.

• Nhiệt độ làm việc: Phụ thuộc hoàn toàn vào vật liệu thân van và đặc tính gioăng làm kín (thường từ -10^\circ C đến +120^\circ C đối với gioăng EPDM thông thường).

DN50 PN16 thường có ở những loại van nào?

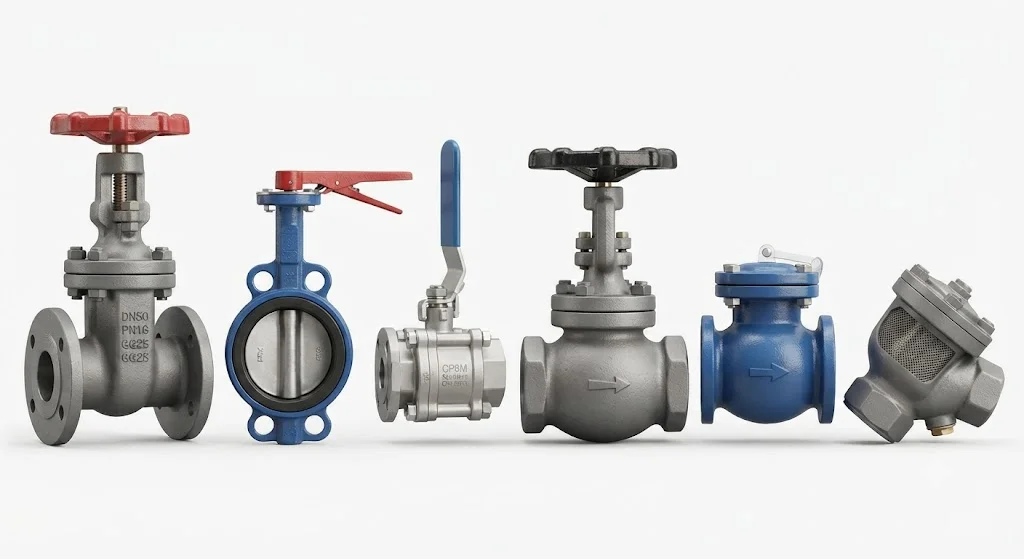

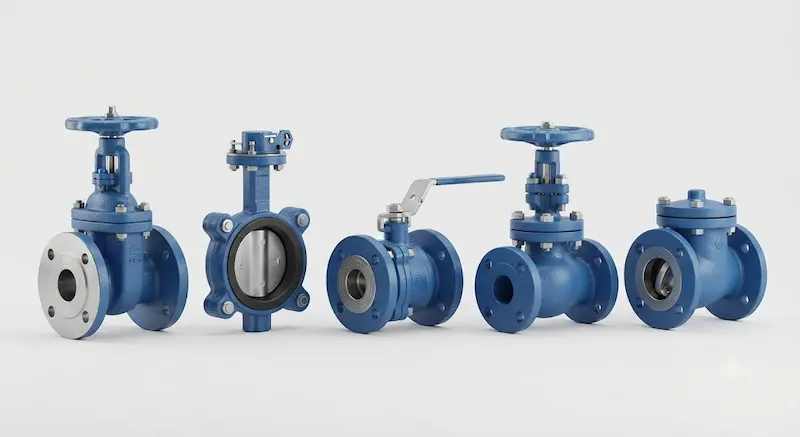

Thông số này xuất hiện dày đặc trên hầu hết các chủng loại van công nghiệp và thiết bị phụ trợ đường ống:

• Ball Valve (Van bi ): Đóng mở nhanh dòng chảy với độ kín tuyệt đối.

• Gate Valve (Van cổng): Dùng để ngắt dòng trên các tuyến ống chính cấp nước.

• Butterfly Valve (Van bướm): Giải pháp tối ưu cho hệ thống đường kính trung bình và lớn.

• Globe Valve (Van cầu): Kiểm soát và điều tiết lưu lượng dòng chảy chính xác.

• Check Valve (Van một chiều): Ngăn dòng chảy ngược bảo vệ máy bơm.

• Pressure Reducing Valve (Van giảm áp): Ổn định áp suất đầu ra cho hệ thống tòa nhà.

• Air Release Valve (Van xả khí ): Loại bỏ túi khí tích tụ trong đường ống.

• Y Strainer (Y lọc cặn): Lọc sạch rác và cặn bẩn bảo vệ các thiết bị phía sau.

• Foot Valve (Luppe / Rọ bơm): Giữ mồi nước cho hệ thống máy bơm hút.

• Safety Valve (Van an toàn): Xả áp bảo vệ khi hệ thống vượt quá giới hạn cho phép.

So sánh DN50/PN16 với DN50 PN10 và DN50 PN25

Nhận định chuyên gia: Trong số các dải áp suất trên, dn50 pn16 được xem là lựa chọn cân bằng hoàn hảo nhất giữa hiệu năng kỹ thuật chịu áp và chi phí đầu tư kinh tế, hiện diện rộng rãi trong hơn 70% các hệ thống cơ điện công trình hiện nay.

Tại sao phải chọn đúng DN50/PN16?

Việc tuân thủ lựa chọn chính xác thông số này mang lại những lợi ích vô giá: đảm bảo khả năng chịu áp lực vận hành thực tế của bơm, lắp đặt tương thích hoàn toàn với các tiêu chuẩn mặt bích sẵn có trên đường ống, triệt tiêu nguy cơ rò rỉ tại các điểm kết nối, tránh hư hỏng thiết bị, tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật an toàn và tiết kiệm tối đa chi phí bảo trì dài hạn.

Ứng dụng thực tế

DN50/PN16 được sử dụng ở đâu?

Nhờ tính đa dụng và độ bền cơ học cao, thiết bị chuẩn dn50/pn16 có mặt trong vô số lĩnh vực:

• Hệ thống cấp nước sạch đô thị và mạng lưới phân phối nước tòa nhà cao tầng.

• Hệ thống điều hòa không khí trung tâm HVAC và các tháp giải nhiệt (cooling tower).

• Hệ thống phòng cháy chữa cháy (PCCC) thương mại và công nghiệp.

• Các nhà máy sản xuất, chế biến và dây chuyền tự động hóa.

• Đường ống dẫn hơi nước bão hòa áp suất trung bình.

• Hệ thống khí nén nhà máy và trạm khí áp lực.

• Các nhà máy xử lý nước cấp và nước thải sinh hoạt.

• Ngành công nghiệp thực phẩm, hóa chất và dầu khí (tùy thuộc vào vật liệu chế tạo tương thích).

Những sai lầm thường gặp khi lựa chọn

• Nhầm lẫn DN50 với đường kính ngoài thực tế của ống, dẫn đến việc mua sai kích thước kết nối.

• Chỉ quan tâm đến đường kính DN mà hoàn toàn bỏ qua cấp áp suất PN, dẫn đến việc mua van PN10 lắp cho hệ thống yêu cầu áp lực PN16 gây nứt bích.

• Không kiểm tra kỹ tiêu chuẩn lỗ bu-lông mặt bích (DIN hay JIS), khiến tâm lỗ bích không khớp khi thi công.

• Bỏ qua yếu tố nhiệt độ làm việc thực tế của lưu chất, dẫn đến việc chọn sai loại gioăng làm kín.

• Lựa chọn vật liệu thân van không tương thích với tính chất ăn mòn của môi chất.

Hướng dẫn / Checklist

Checklist chọn thiết bị DN50/PN16 chuẩn xác

• Xác định rõ môi chất: Nước sạch, nước thải, hơi nóng, hay hóa chất.

• Kiểm tra áp suất vận hành tối đa của toàn bộ hệ thống đường ống.

• Kiểm tra nhiệt độ làm việc thấp nhất và cao nhất của môi chất.

• Chọn đúng tiêu chuẩn mặt bích tương thích (ví dụ: tiêu chuẩn DIN PN16 phổ biến).

• Kiểm tra vật liệu chế tạo (gang dẻo, inox hay đồng) phù hợp môi trường.

• Chọn thương hiệu cung cấp uy tín có đầy đủ chứng chỉ kiểm định chất lượng (CO/CQ).

• Đảm bảo tính tương thích tuyệt đối với các thiết bị và đường ống hiện hữu tại công trình.

Lưu ý quan trọng khi lắp đặt và sử dụng

• Kiểm tra kỹ kích thước và bề mặt tiếp xúc của mặt bích trước khi tiến hành lắp đặt.

• Lắp đặt van đúng tiêu chuẩn mặt bích kỹ thuật, kẹp gioăng đệm làm kín đúng tâm.

• Siết các bu-lông mặt bích theo hình chéo đối xứng với lực siết mô-men đều tay.

• Tiến hành thử áp lực thủy lực toàn bộ hệ thống sau khi hoàn tất thi công.

• Lên lịch bảo dưỡng định kỳ và kiểm tra độ rò rỉ.

• Thay thế gioăng làm kín ngay khi phát hiện dấu hiệu lão hóa hoặc xì áp nhẹ.

FAQ

Câu hỏi thường gặp

DN50 tương đương bao nhiêu inch theo tiêu chuẩn hệ đo lường?

DN50 tương đương khoảng 2\text{ inch} , tuy nhiên cần đối chiếu chi tiết với bảng tiêu chuẩn đường kính ngoài của ống thép hoặc ống nhựa để đảm bảo độ tương thích chính xác tuyệt đối khi thi công.

PN16 có nghĩa là thiết bị chịu được áp suất tối đa bao nhiêu bar?

Ký hiệu PN16 thể hiện áp suất danh nghĩa là 16\text{ bar} ở điều kiện nhiệt độ tiêu chuẩn (khoảng 20^\circ C ). Áp suất làm việc thực tế có thể thay đổi giảm đi nếu nhiệt độ môi chất tăng lên cao theo khuyến cáo của nhà sản xuất.

Thiết bị chuẩn DN50 PN16 có sử dụng được cho hệ thống nước nóng không?

Hoàn toàn có thể, với điều kiện vật liệu thân van và đặc biệt là gioăng làm kín (O-ring/Gasket) phải được thiết kế chuyên dụng bằng vật liệu chịu nhiệt cao (như PTFE hoặc Viton) thay vì cao su EPDM thông thường.

Có thể thay thế van PN16 bằng van PN25 trong hệ thống không?

Có thể. Việc sử dụng van PN25 thay thế cho dn50/pn16 hoàn toàn an toàn về mặt chịu áp vì khả năng chịu lực của PN25 cao hơn. Tuy nhiên, bạn cần kiểm tra kỹ độ dày mặt bích và chi phí đầu tư vì van PN25 thường nặng và đắt hơn.

DN50/PN16 được ứng dụng cho những dòng van nào phổ biến nhất?

Thông số này xuất hiện ở hầu hết các dòng van công nghiệp thông dụng như van bi (ball valve), van cổng (gate valve), van bướm (butterfly valve), van một chiều (check valve), van giảm áp và các phụ kiện lọc cặn Y.

Kết luận

Dn50 pn16 là thông số kỹ thuật nền tảng quan trọng giúp xác định chính xác kích thước và khả năng chịu áp của van cũng như các phụ kiện đường ống công nghiệp. Việc hiểu rõ bản chất ý nghĩa của DN và PN sẽ giúp bạn lựa chọn sản phẩm đúng chuẩn kỹ thuật, đảm bảo hệ thống vận hành ổn định, an toàn tuyệt đối và tiết kiệm tối đa chi phí bảo trì, sửa chữa dài hạn.
