Van Giảm Áp Hơi Nóng: Cấu Tạo, Nguyên Lý Hoạt Động Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Vì sao hệ thống hơi cần van giảm áp hơi nóng?

Trong các nhà máy công nghiệp, hơi nước bão hòa hay hơi quá nhiệt luôn là nguồn năng lượng truyền nhiệt chủ lực. Tuy nhiên, áp suất hơi từ nồi hơi (boiler) sinh ra thường rất lớn và dao động liên tục theo tải tiêu thụ. Nếu không được kiểm soát chặt chẽ, hiện tượng này sẽ gây ra hàng loạt hệ lụy nghiêm trọng: áp suất quá cao làm các thiết bị trao đổi nhiệt hoạt động không ổn định, đường ống rung lắc mạnh, gây rò rỉ tại các mối nối hoặc làm giảm nghiêm trọng tuổi thọ thiết bị, đồng thời gây tiêu hao nhiên liệu vô cùng lãng phí do thất thoát năng lượng.

Để giải quyết triệt để bài toán này, van giảm áp hơi nóng ra đời như một giải pháp kỹ thuật sống còn, giúp tự động điều chỉnh áp suất hơi về mức phù hợp, đảm bảo hệ thống vận hành ổn định, an toàn tuyệt đối và tiết kiệm năng lượng tối đa.

Bài viết chuyên sâu dưới đây sẽ cung cấp toàn diện các thông tin kỹ thuật cốt lõi:

• Van giảm áp hơi nước nóng là gì và vai trò thực tế

• Cấu tạo chi tiết và nguyên lý hoạt động

• Phân loại, thông số kỹ thuật và so sánh với van giảm áp nước

• Hướng dẫn lựa chọn, lắp đặt và bảo dưỡng chuẩn chuyên gia

Kiến thức nền

Van giảm áp hơi nóng là gì?

Van giảm áp hơi nước nóng là thiết bị van tự động có chức năng chính là điều chỉnh áp suất hơi nước từ mức áp suất đầu vào cao xuống mức áp suất đầu ra thấp hơn đã được cài đặt sẵn, đồng thời duy trì áp suất đầu ra luôn ổn định ngay cả khi lưu lượng tiêu thụ hoặc áp suất đầu vào thay đổi liên tục.

Các vai trò huyết mạch của thiết bị này trong hệ thống hơi bao gồm:

• Bảo vệ toàn diện các thiết bị sử dụng hơi ở phía sau.

• Ổn định áp suất làm việc của toàn bộ dây chuyền.

• Giảm thiểu tình trạng tiêu hao nhiên liệu thừa.

• Nâng cao hiệu suất truyền nhiệt của bộ trao đổi nhiệt.

• Đảm bảo an toàn vận hành, chống nguy cơ nổ quá áp đường ống.

Định nghĩa này ngắn gọn, chuẩn xác, tối ưu hóa tuyệt vời cho các hệ thống tìm kiếm thông minh và công cụ trả lời tự động (GEO).

Nguyên lý hoạt động của van giảm áp hơi nóng

Cơ chế vận hành của dòng van giảm áp hơi nước nóng dựa trên nguyên lý cân bằng lực đối kháng giữa áp lực hơi nước và độ đàn hồi của hệ thống lò xo:

• Hơi có áp suất cao đi vào van, tạo ra áp lực tác động ngược lại lên màng ngăn (diaphragm) hoặc cụm piston cảm nhận áp suất đầu ra.

• Lò xo điều chỉnh được thiết kế chịu nhiệt cao tạo ra lực đối kháng để giữ đĩa van mở ở một khoảng cách nhất định.

• Khi áp suất đầu ra vượt quá mức cài đặt, lực đẩy từ màng ngăn thắng lực lò xo, đẩy đĩa van dịch chuyển khép lại bớt để giảm lưu lượng hơi đi qua, kéo áp suất hạ về đúng ngưỡng mong muốn.

• Ngược lại, khi nhu cầu sử dụng tăng làm áp suất đầu ra sụt giảm, lực lò xo sẽ giãn ra, đẩy đĩa van mở rộng để bù đắp lưu lượng.

Quá trình tự điều chỉnh này diễn ra liên tục theo thời gian thực, giúp áp suất đầu ra luôn giữ ở trạng thái cân bằng hoàn hảo.

Phân tích chuyên sâu

Cấu tạo của van giảm áp hơi nước nóng

Một chiếc van giảm áp hơi nước nóng tiêu chuẩn được cấu thành từ các bộ phận cơ học chịu nhiệt cao sau:

• Thân van (Body): Khung chịu áp lực chính, đúc bằng gang dẻo, thép carbon hoặc inox.

• Màng ngăn hoặc piston: Bộ phận cảm nhận sự thay đổi áp suất đầu ra của hơi.

• Lò xo điều chỉnh: Quy định mức áp suất đầu ra mong muốn cho hệ thống.

• Đĩa van (Disc): Trực tiếp điều tiết lưu lượng dòng hơi đi qua cửa van.

• Ghế van (Valve Seat): Vị trí làm kín khi van đóng hoàn toàn, chịu mài mòn tốt.

• Núm/vít điều chỉnh áp suất: Dùng để thay đổi lực căng lò xo trong quá trình cài đặt.

• Bộ pilot (đối với dòng pilot operated): Cụm điều khiển phụ giúp khuếch đại tín hiệu áp suất cho các van cỡ lớn.

• Gioăng làm kín (Gasket/O-ring): Chế tạo bằng vật liệu chịu nhiệt đặc biệt (như PTFE hoặc Graphite) ngăn chặn rò rỉ hơi.

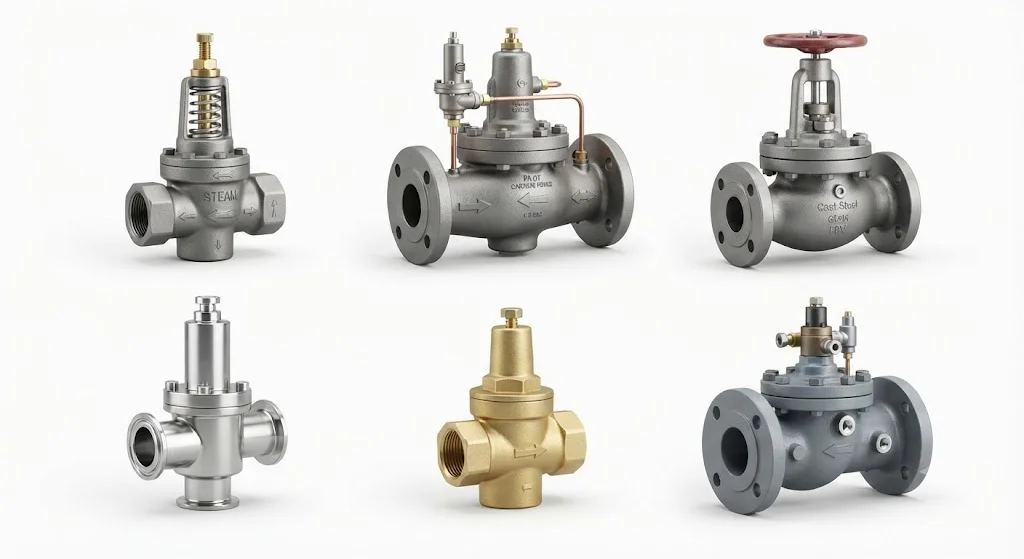

Phân loại van giảm áp hơi nước nóng

Thiết bị này được phân loại dựa trên nhiều tiêu chí kỹ thuật:

• Theo nguyên lý hoạt động: Van giảm áp tác động trực tiếp (Direct Acting) thích hợp cho lưu lượng nhỏ, và van giảm áp điều khiển bằng pilot (Pilot Operated) dành cho hệ thống công nghiệp lớn đòi hỏi độ chính xác cao.

• Theo vật liệu chế tạo: Gang, gang dẻo, thép carbon, và inox (chịu nhiệt độ cực cao).

• Theo kiểu kết nối: Kết nối ren thông dụng cho ống nhỏ, hoặc kết nối mặt bích tiêu chuẩn cho đường ống lớn.

• Theo dải áp suất và nhiệt độ: Phân loại theo áp suất thấp, trung bình và áp suất cao.

Thông số kỹ thuật cần quan tâm

Khi tiến hành lựa chọn thiết bị, các kỹ sư cần chú ý kỹ các thông số cốt lõi:

• Kích thước danh định: Từ DN15 đến DN200.

• Áp suất đầu vào tối đa mà van có thể chịu đựng.

• Dải áp suất đầu ra có thể điều chỉnh linh hoạt.

• Nhiệt độ làm việc: Phải phù hợp với hơi bão hòa hoặc hơi quá nhiệt (thường lên đến 220^\circ C hoặc cao hơn).

• Hệ số lưu lượng (Cv/Kv) đảm bảo đáp ứng tải tiêu thụ.

• Tiêu chuẩn kết nối: DIN, ANSI, hoặc JIS.

• Vật liệu thân và gioăng chuyên dụng chịu nhiệt.

So sánh van giảm áp hơi nóng với van giảm áp nước

Nhận định chuyên gia: Tuyệt đối không được sử dụng van giảm áp nước cho hệ thống hơi nóng vì vật liệu gioăng và cấu tạo cơ khí của van nước sẽ nhanh chóng bị biến dạng, nóng chảy và phá hủy hoàn toàn dưới tác động của nhiệt độ cao.

Tại sao phải dùng van giảm áp hơi nước nóng?

Việc đầu tư lắp đặt thiết bị này mang lại những giá trị vô giá: bảo vệ an toàn tuyệt đối cho các thiết bị trao đổi nhiệt, giảm nguy cơ nứt vỡ đường ống do sốc nhiệt hoặc quá áp, tiết kiệm nhiên liệu đốt cho lò hơi nhờ tối ưu hóa lượng hơi tiêu thụ, ổn định quy trình sản xuất và nâng cao tuổi thọ toàn bộ hệ thống cơ điện.

Ứng dụng thực tế

Van giảm áp hơi nước nóng được sử dụng ở đâu?

• Nồi hơi công nghiệp (Industrial Boilers) và trạm phân phối hơi chính.

• Nhà máy chế biến thực phẩm và đồ uống.

• Ngành dệt nhuộm, giặt là công nghiệp.

• Nhà máy sản xuất giấy và bột giấy.

• Ngành công nghiệp hóa chất và dược phẩm.

• Hệ thống HVAC sử dụng hơi sưởi ấm hoặc khử trùng.

• Các thiết bị trao đổi nhiệt dạng tấm hoặc dạng ống chụm.

• Lò hấp, lò sấy công nghiệp trong các xưởng sản xuất.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai dải áp suất đầu ra so với yêu cầu thực tế của thiết bị sử dụng.

• Không tính toán chính xác lưu lượng hơi tiêu thụ dẫn đến tình trạng tụt áp khi tải nặng.

• Chọn sai kích thước DN (quá lớn hoặc quá nhỏ so với đường ống).

• Lỗi nghiêm trọng: Dùng van giảm áp nước lắp cho hệ thống hơi nóng.

• Bỏ qua việc lắp đặt cụm lọc cặn Y và bẫy hơi phía trước van.

• Không xem xét kỹ yêu cầu về nhiệt độ làm việc tối đa của môi chất.

Hướng dẫn / Checklist

Checklist chọn van giảm áp hơi nóng phù hợp

• Xác định chính xác áp suất đầu vào tại điểm lắp đặt.

• Xác định áp suất đầu ra mong muốn cho các thiết bị tiêu thụ phía sau.

• Tính toán lưu lượng hơi tiêu thụ tối đa và tối thiểu của hệ thống.

• Chọn kích thước DN tương thích hoàn toàn với đường ống.

• Chọn vật liệu thân van chịu nhiệt (gang dẻo, thép hoặc inox).

• Kiểm tra tiêu chuẩn kết nối mặt bích tương ứng với hệ thống hiện hữu.

• Lựa chọn thương hiệu cung cấp uy tín có đầy đủ chứng chỉ chất lượng.

Hướng dẫn lắp đặt đúng kỹ thuật

1. Ngắt hoàn toàn nguồn hơi và xả khô áp suất đường ống trước khi thi công.

2. Lắp đặt một bộ lọc cặn Y (Y-strainer) ở phía đầu vào trước van để giữ lại xỉ hàn và rác bẩn.

3. Lắp đặt bẫy hơi (steam trap) trước cụm van giảm áp để tách nước ngưng, tránh hiện tượng thủy kích.

4. Lắp đúng chiều mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van.

5. Tiến hành điều chỉnh áp suất đầu ra thông qua vít vặn trên đỉnh van khi hệ thống bắt đầu cấp nhiệt.

6. Kiểm tra kỹ độ rò rỉ hơi tại các mặt bích kết nối.

7. Chạy thử tải thực tế và hiệu chỉnh tinh vi áp suất đầu ra cho ổn định.

Bảo dưỡng van giảm áp hơi nước nóng

• Kiểm tra độ đàn hồi của màng ngăn và lò xo định kỳ từ 6 đến 12 tháng/lần.

• Vệ sinh sạch sẽ lưới lọc cặn trong bầu lọc Y thường xuyên.

• Kiểm tra độ kín khít của đĩa van và ghế van để tránh tình trạng rò rỉ hơi qua van khi đóng tải.

• Thực hiện hiệu chuẩn lại áp suất định kỳ.

• Thay thế ngay gioăng làm kín khi phát hiện dấu hiệu lão hóa hoặc xì hơi nhẹ.

FAQ

Câu hỏi thường gặp

Van giảm áp hơi nóng có khác van giảm áp nước không?

Có. Van giảm áp hơi nước nóng được thiết kế chuyên dụng với vật liệu chịu nhiệt độ và áp suất rất cao (thép, gang chịu nhiệt, gioăng graphite), trong khi van nước chỉ chịu được nhiệt độ thường và dùng vật liệu đồng hoặc gang phổ thông.

Có thể tự điều chỉnh áp suất đầu ra của van không?

Có. Hầu hết các dòng van đều trang bị núm hoặc vít điều chỉnh phía trên, cho phép người vận hành dễ dàng tăng hoặc giảm áp suất đầu ra trong dải giới hạn cho phép của nhà sản xuất.

Có bắt buộc phải lắp bộ lọc trước van giảm áp hơi không?

Bắt buộc. Xỉ hàn, cặn bẩn hoặc rỉ sét từ đường ống hơi cũ rất dễ làm xước bề mặt ghế van, gây kẹt đĩa van và làm mất khả năng giảm áp nếu không có lưới lọc Y bảo vệ.

Bao lâu nên tiến hành bảo dưỡng van giảm áp hơi nước nóng một lần?

Thời gian lý tưởng là từ 6 đến 12 tháng/lần tùy thuộc vào chất lượng nguồn hơi, tần suất hoạt động và điều kiện vận hành thực tế của nhà máy.

Nên chọn van tác động trực tiếp hay van điều khiển bằng pilot?

Van tác động trực tiếp phù hợp với các hệ thống nhỏ, lưu lượng thấp và chi phí tối ưu. Van pilot thích hợp cho các dây chuyền công nghiệp lớn có lưu lượng hơi khổng lồ và yêu cầu kiểm soát áp suất cực kỳ chính xác.

Kết luận

Van giảm áp hơi nóng là thiết bị không thể thiếu giúp duy trì áp suất ổn định, bảo vệ thiết bị an toàn và nâng cao hiệu quả sử dụng năng lượng hơi trong các nhà máy công nghiệp. Việc lựa chọn đúng chủng loại van, đúng dải áp suất và vật liệu chịu nhiệt phù hợp sẽ góp phần cắt giảm chi phí vận hành, tiết kiệm năng lượng và đảm bảo an toàn tuyệt đối lâu dài.
