Van 21 Ren Ngoài: Cấu Tạo, Thông Số Kỹ Thuật Và Hướng Dẫn Lựa Chọn Chuẩn Chuyên Gia

Vì sao van 21 ren ngoài được sử dụng phổ biến?

Trong quá trình thi công hệ thống nước dân dụng hay các đường ống kỹ thuật quy mô nhỏ, không ít lần bạn từng gặp phải tình huống trớ trêu như mua van về nhưng phần ren không khớp với đường ống, lắp đặt xong bị rò rỉ nước do không phân biệt được ren ngoài và ren trong, hoặc loay hoay thay thế chiếc van cũ kỹ nhưng lại hoàn toàn mù tịt về thông số kỹ thuật. Những lỗi sơ đẳng này không chỉ làm gián đoạn công việc mà còn gây lãng phí thời gian và tiền bạc.

Thực tế, van 21 ren ngoài là dòng sản phẩm thiết yếu được ứng dụng rộng rãi trong các hệ thống cấp nước sinh hoạt, mạng lưới tưới tiêu nông nghiệp, máy bơm dân dụng và nhiều hệ thống công nghiệp nhẹ nhờ ưu điểm lắp đặt nhanh chóng, chi phí hợp lý và dễ dàng tháo lắp thay thế.

Bài viết chuyên sâu dưới đây sẽ trang bị cho bạn toàn diện các kiến thức kỹ thuật cốt lõi:

• Định nghĩa chính xác van ren ngoài là gì và vai trò thực tế

• Cấu tạo cơ học và nguyên lý vận hành

• Phân tích các chủng loại phổ biến và bảng quy đổi thông số

• Hướng dẫn lựa chọn, lắp đặt chuẩn xác và checklist chuyên gia

Kiến thức nền

Van 21 ren ngoài là gì?

Van 21 ren ngoài là loại van công nghiệp và dân dụng có kích thước kết nối danh nghĩa phi 21 (tương đương chuẩn DN15 hay hệ inch là 1/2 inch ), với phần đầu kết nối được gia công tiện ren ở phía bên ngoài, cho phép vặn lắp trực tiếp vào các phụ kiện hoặc đoạn ống có thiết kế ren trong tương ứng.

Loại van này thường được sử dụng để đóng, mở hoặc kiểm soát dòng lưu chất trong các hệ thống cấp nước sạch, khí nén, nước nóng và một số ứng dụng cơ điện công trình.

Các vai trò huyết mạch của thiết bị bao gồm:

• Đóng ngắt nhanh chóng dòng lưu chất.

• Kết nối chắc chắn và trực tiếp với đường ống ren.

• Dễ dàng tháo lắp, bảo dưỡng hoặc thay thế khi cần.

• Tối ưu hóa chi phí thi công vật tư.

• Phù hợp hoàn hảo cho các hệ thống quy mô nhỏ và trung bình.

Định nghĩa này ngắn gọn, rõ ràng, mang tính khái quát cao và tối ưu hóa tuyệt vời cho các công nghệ tìm kiếm thông minh cũng như công cụ trả lời tự động (GEO).

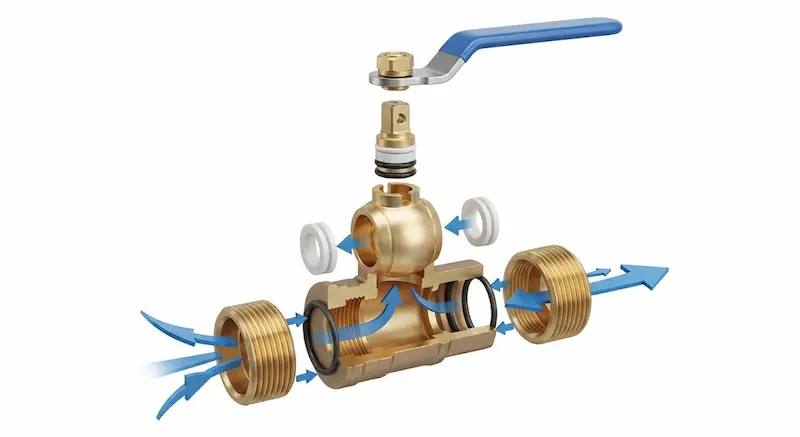

Nguyên lý hoạt động của van 21 ren ngoài

Mặc dù có kích thước nhỏ gọn, van ren ngoài vận hành dựa trên các cơ chế cơ học chuẩn mực:

• Cơ chế đóng mở: Tùy thuộc vào chủng loại (như van bi hay van cửa), người dùng sử dụng tay gạt hoặc tay quay để xoay bi hoặc nâng hạ đĩa van.

• Dòng chảy lưu chất: Khi van mở, các cửa dẫn được mở rộng hoàn toàn cho phép lưu chất đi qua với tổn thất áp suất thấp. Khi van đóng, bộ phận chặn khít hoàn toàn vào ghế van.

• Bộ phận làm kín: Sử dụng các vòng đệm Teflon (PTFE) hoặc cao su cao cấp giúp ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra bên ngoài.

• Lý do kết nối ren ngoài tối ưu: Kiểu ren ngoài giúp việc kết nối với các măng sông, tê ren trong hoặc đầu chờ của máy bơm diễn ra cực kỳ nhanh chóng mà không cần hàn nhiệt phức tạp, là giải pháp thay thế hoàn hảo cho các hệ thống không dùng mặt bích cồng kềnh.

Phân tích chuyên sâu

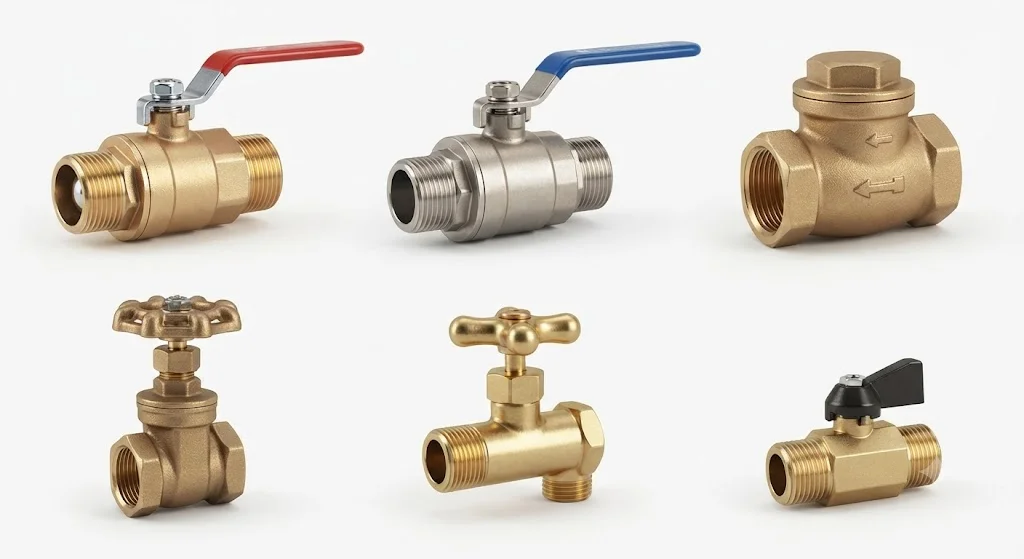

Các loại van 21 ren ngoài phổ biến

Tùy theo yêu cầu công năng thực tế, thị trường phân chia van ren ngoài thành các dòng sản phẩm tiêu biểu sau:

• Van bi ren ngoài phi 21 (Ball Valve):

  • Đặc điểm: Sử dụng viên bi đục lỗ xoay 90^\circ để đóng ngắt.

  • Ưu điểm: Đóng mở siêu nhanh, độ kín khít cao, là dòng phổ biến nhất hiện nay.

• Van một chiều ren ngoài phi 21 (Check Valve):

  • Đặc điểm: Chỉ cho phép dòng chảy đi theo một chiều duy nhất.

  • Ưu điểm: Ngăn chặn hiệu quả dòng chảy ngược, bảo vệ máy bơm khỏi hiện tượng tụt áp.

• Van khóa nước ren ngoài:

  • Đặc điểm: Thiết kế chuyên dụng cho hệ thống cấp nước sinh hoạt gia đình.

  • Ưu điểm: Vận hành đóng ngắt đơn giản, bền bỉ trước nguồn nước cứng.

• Van giảm áp ren ngoài:

  • Đặc điểm: Tự động hạ áp lực đầu vào lớn xuống mức an toàn.

  • Ưu điểm: Bảo vệ các thiết bị đầu cuối như máy lọc nước, bình nóng lạnh.

• Van điện từ ren ngoài (Solenoid Valve):

  • Đặc điểm: Đóng mở tự động bằng dòng điện từ.

  • Ưu điểm: Tích hợp hoàn hảo trong các hệ thống tưới tự động hoặc dây chuyền tự động hóa.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn thiết bị, các kỹ sư và thợ kỹ thuật cần nắm vững các thông số cốt lõi:

• Kích thước danh nghĩa: Phi 21 (DN15 tương đương 1/2 inch ).

• Kiểu tiêu chuẩn ren: Ren hệ Anh BSP hoặc ren hệ Mỹ NPT.

• Áp suất làm việc: Phổ biến ở các dải PN10, PN16 đến PN25.

• Vật liệu chế tạo thân: Đồng thau mạ niken, inox 304/316 cao cấp, hoặc nhựa kỹ thuật PVC, CPVC.

• Nhiệt độ làm việc: Phụ thuộc vào vật liệu (nhựa từ 0^\circ C - 60^\circ C , đồng/inox chịu nhiệt lên tới 120^\circ C ).

• Môi chất phù hợp: Nước sạch, nước nóng, khí nén hoặc hóa chất nhẹ.

So sánh van ren ngoài và van 21 ren trong

Nhận định chuyên gia: Việc lựa chọn giữa ren ngoài hay ren trong phụ thuộc hoàn toàn vào thiết kế hướng ren của đường ống chờ sẵn và loại phụ kiện bạn đang sử dụng tại công trình.

Tại sao nên chọn đúng loại ren?

Việc sử dụng chính xác loại van ren ngoài mang lại những giá trị kỹ thuật to lớn: đảm bảo kết nối khít tuyệt đối, hạn chế tối đa nguy cơ rò rỉ nước áp lực cao, giúp quá trình bảo trì diễn ra nhanh chóng, kéo dài tuổi thọ toàn bộ hệ thống đường ống, giảm thiểu thời gian thi công và tránh việc phải dùng các cút nối chuyển đổi rườm rà.

Ứng dụng thực tế

Van 21 ren ngoài được sử dụng ở đâu?

• Mạng lưới cấp nước sạch sinh hoạt trong các hộ gia đình.

• Trạm bơm nước tăng áp và máy bơm dân dụng các loại.

• Hệ thống tưới cây tự động, tưới phun mưa sân vườn.

• Bình nước nóng năng lượng mặt trời và bình nóng lạnh trực tiếp/gián tiếp.

• Hệ thống máy lọc nước RO gia đình và công nghiệp công suất nhỏ.

• Mạng lưới phân phối khí nén mini trong các xưởng cơ khí.

• Hệ thống điều hòa không khí HVAC quy mô nhỏ.

• Các thiết bị công nghiệp nhẹ và trạm xử lý nước tuần hoàn.

Những sai lầm thường gặp khi lựa chọn

• Nhầm lẫn tai hại giữa phi 21 (DN15) và phi 27 (DN20) do không đo đạc kỹ thực tế.

• Chọn sai tiêu chuẩn ren (vặn nhầm ren NPT vào hệ ren BSP khiến cháy ren hoặc không kín).

• Quên sử dụng băng tan (lụa non) hoặc keo lỏng làm kín chuyên dụng khi vặn ren.

• Chọn sai vật liệu van (ví dụ dùng van đồng thông thường cho môi trường hóa chất axit ăn mòn).

• Không kiểm tra kỹ giới hạn áp suất và nhiệt độ làm việc tối đa của hệ thống.

Hướng dẫn / Checklist

Checklist chọn van ren ngoài phù hợp

• Kiểm tra chính xác kích thước đường ống là phi 21 (DN15).

• Xác định đúng tiêu chuẩn ren kết nối (BSP thông dụng tại Việt Nam hoặc NPT).

• Chọn vật liệu chế tạo thân van phù hợp môi chất (Đồng cho nước, Inox cho hóa chất/nước nóng).

• Kiểm tra áp suất làm việc tối đa của hệ thống có nằm trong giới hạn chịu tải của van.

• Kiểm tra nhiệt độ vận hành thực tế của dòng lưu chất.

• Chọn đúng loại van theo chức năng (van bi, van một chiều, van giảm áp).

• Lựa chọn thương hiệu sản xuất uy tín có đầy đủ tiêu chuẩn chất lượng.

Hướng dẫn lắp đặt và sử dụng đúng kỹ thuật

1. Vệ sinh sạch sẽ toàn bộ phần đầu ren trong và ren ngoài trước khi lắp.

2. Quấn băng tan (lụa non) đều tay theo chiều kim đồng hồ khoảng 7 đến 10 vòng quanh phần ren ngoài của van.

3. Vặn van vào đúng chiều ren, tuyệt đối không ép lệch ren làm hỏng bước răng.

4. Siết vừa đủ lực bằng mỏ lết, tránh siết quá mạnh tay làm nứt vỡ ren trong của phụ kiện.

5. Tiến hành cấp nước thử áp để kiểm tra độ kín khít tại các mối nối.

6. Vận hành thử nghiệm các chế độ đóng mở của van.

7. Lên lịch kiểm tra định kỳ từ 6 đến 12 tháng/lần để đảm bảo van luôn hoạt động hoàn hảo.

FAQ

Câu hỏi thường gặp

Van 21 ren ngoài tương đương bao nhiêu inch theo tiêu chuẩn quốc tế?

Van phi 21 tương đương với kích thước DN15, quy đổi theo hệ inch là 1/2 inch thường gọi là van nửa inch).

Ren ngoài và ren trong khác nhau về cấu tạo như thế nào?

Ren ngoài có các đường rãnh ren được tiện nổi ở phía bên ngoài bề mặt đầu nối, trong khi ren trong được gia công phía bên trong lỗ kết nối để tiếp nhận đầu ren ngoài.

Van ren ngoài chất liệu đồng có dùng cho hệ thống nước nóng được không?

Hoàn toàn có thể. Van đồng thau sở hữu khả năng chịu nhiệt độ cao và độ bền cơ học rất tốt, hoàn toàn thích hợp cho bình nước nóng hoặc hệ thống cấp nhiệt.

Có thể vặn trực tiếp van ren ngoài vào ống nhựa PVC không?

Có thể, nhưng bạn cần sử dụng thêm phụ kiện trung gian là ren trong nhựa PVC (hoặc rắc co ren trong) và quấn băng tan kỹ càng để đảm bảo độ kín khít.

Bao lâu nên tiến hành kiểm tra hoặc thay thế van ren ngoài?

Thời gian lý tưởng là kiểm tra định kỳ từ 6 đến 12 tháng/lần. Nếu phát hiện hiện tượng rò rỉ nước, tay gạt bị cứng hoặc kẹt, bạn nên tiến hành bảo dưỡng hoặc thay mới thiết bị.

Kết luận

Van 21 ren ngoài là giải pháp kết nối đường ống vô cùng phổ biến nhờ thiết kế nhỏ gọn, dễ dàng lắp đặt và thích hợp với đa dạng các hệ thống cấp nước, khí nén cũng như ứng dụng công nghiệp nhẹ. Việc lựa chọn đúng kích thước, tiêu chuẩn ren và vật liệu chế tạo sẽ giúp hệ thống của bạn vận hành ổn định, triệt tiêu hoàn toàn rò rỉ và kéo dài tuổi thọ thiết bị.
