Van Chặn DN50: Cấu Tạo, Phân Loại Và Hướng Dẫn Lựa Chọn Chuẩn Kỹ Thuật

Vì sao van chặn DN50 được sử dụng phổ biến trong hệ thống đường ống?

Trong quá trình vận hành các hệ thống cơ điện công trình, việc kiểm soát và cô lập dòng chảy là yêu cầu bắt buộc. Không ít kỹ sư hoặc chủ đầu tư từng đối mặt với tình huống trớ trêu khi hệ thống cần bảo trì gấp nhưng lại không thể đóng ngắt hoàn toàn dòng nước do van cũ bị rò rỉ hoặc kẹt cứng; mua nhầm loại van không đúng thông số khiến đường ống bị rò rỉ áp suất, hoặc phát sinh chi phí lớn vì chọn sai kích thước đường kính.

Chính vì vậy, van chặn dn50 đã trở thành một trong những kích cỡ linh kiện tiêu chuẩn được ứng dụng nhiều nhất trong các mạng lưới cấp nước, phòng cháy chữa cháy (PCCC), điều hòa không khí HVAC và dây chuyền công nghiệp. Việc hiểu rõ và lựa chọn đúng thiết bị này sẽ giúp hệ thống vận hành ổn định, an toàn và tối ưu chi phí.

Bài viết chuyên sâu dưới đây sẽ trang bị cho bạn toàn diện các kiến thức kỹ thuật:

• Khái niệm cốt lõi về van chặn

• Cấu tạo và nguyên lý vận hành chi tiết

• Phân tích các chủng loại phổ biến, bảng so sánh và tiêu chí lựa chọn chuẩn chuyên gia

Kiến thức nền

Van chặn DN50 là gì?

Van chặn dn50 là dòng van công nghiệp sở hữu kích thước danh nghĩa DN50 (tương đương đường kính ống khoảng 2 inch hay đường kính ngoài khoảng 60.3 mm , được thiết kế chuyên dụng với nhiệm vụ chính là đóng hoặc mở hoàn toàn dòng lưu chất trong hệ thống đường ống.

Lưu ý kỹ thuật: Dòng van này tuyệt đối không được thiết kế để điều tiết lưu lượng liên tục, mà chủ yếu dùng để cô lập hoặc ngắt hoàn toàn dòng chảy khi cần bảo trì, sửa chữa, thay thế thiết bị hoặc phân đoạn vận hành hệ thống.

Các vai trò huyết mạch của van chặn bao gồm:

• Đóng ngắt dòng lưu chất nhanh chóng và chính xác.

• Bảo vệ máy bơm và các thiết bị nhạy cảm phía sau.

• Hỗ trợ cô lập khu vực để bảo trì hệ thống an toàn.

• Giảm thiểu tuyệt đối nguy cơ rò rỉ lưu chất.

• Đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống cơ điện.

Định nghĩa này ngắn gọn, rõ ràng, mang tính khái quát cao và tối ưu hóa hoàn hảo cho các công nghệ tìm kiếm thông minh và công cụ trả lời tự động (GEO).

Nguyên lý hoạt động của van chặn DN50

Hầu hết các dòng van chặn đều vận hành dựa trên cơ chế dịch chuyển của bộ phận đóng kín (có thể là đĩa van, bi xoay, cánh bướm hoặc cửa van) cắt ngang qua đường đi của lưu chất.

• Khi người vận hành xoay tay quay, vặn tay gạt hoặc kích hoạt động cơ điện, bộ phận chặn sẽ dịch chuyển vuông góc hoặc xoay quanh trục để mở rộng hoặc bịt kín hoàn toàn cửa van, cho phép lưu chất đi qua hoặc chặn đứng lại.

• Vì sao nên đóng/mở hoàn toàn? Khi van ở trạng thái mở hoàn toàn, dòng chảy đi qua không gặp vật cản lớn (đặc biệt ở van cổng hoặc van bi), giúp triệt tiêu tổn thất áp suất. Ngược lại, nếu để van ở trạng thái hé mở để điều tiết lưu lượng, dòng chảy xiết sẽ liên tục mài mòn bề mặt đĩa van và gioăng làm kín, gây ra hiện tượng xâm thực, rung động và làm hỏng thiết bị trong thời gian ngắn.

Phân tích chuyên sâu

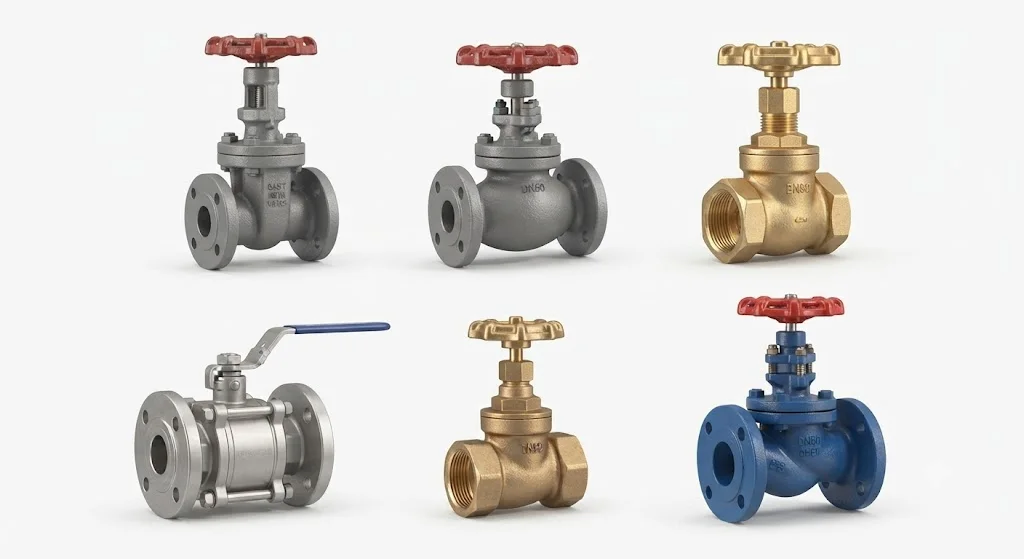

Các loại van chặn DN50 phổ biến

Tùy theo cấu trúc cơ học và yêu cầu ứng dụng thực tế, thị trường hiện nay phân chia van chặn thành các dòng tiêu biểu sau:

• Van cổng DN50 (Gate Valve):

  • Đặc điểm: Đóng mở hoàn toàn bằng cách nâng hạ đĩa van dạng cổng.

  • Ưu điểm: Tổn thất áp suất qua van cực thấp khi mở hoàn toàn, phù hợp cho các tuyến ống chính.

• Van bi DN50 (Ball Valve):

  • Đặc điểm: Sử dụng viên bi đục lỗ xoay 90^\circ để đóng ngắt.

  • Ưu điểm: Đóng mở cực nhanh, độ kín khít cao, bền bỉ và dễ vận hành.

• Van bướm DN50 (Butterfly Valve):

  • Đặc điểm: Dùng cánh bướm xoay quanh trục ở tâm van.

  • Ưu điểm: Thiết kế mỏng nhẹ, chi phí đầu tư hợp lý, tối ưu cho hệ thống HVAC và cấp nước quy mô lớn.

• Van cầu DN50 (Globe Valve):

  • Đặc điểm: Đĩa van di chuyển lên xuống tiếp xúc với ghế van theo hướng dòng chảy.

  • Ưu điểm: Chuyên dùng cho việc điều tiết lưu lượng chính xác hoặc các hệ thống hơi nóng đòi hỏi kiểm soát dòng chảy khắt khe.

Thông số kỹ thuật cần quan tâm

Khi tiến hành lựa chọn thiết bị, các kỹ sư cần xem xét kỹ lưỡng các thông số kỹ thuật cốt lõi:

• Kích thước danh định: DN50 (approx 2 inch .

• Áp suất làm việc: Phổ biến ở các cấp PN10, PN16 và PN25.

• Vật liệu chế tạo thân: Gang xám, gang dẻo, inox (304/316), thép carbon hoặc đồng thau.

• Kiểu kết nối đường ống: Kết nối ren trong/ngoài, kết nối mặt bích hoặc dạng kẹp wafer.

• Tiêu chuẩn sản xuất quốc tế: DIN, ANSI, JIS, hoặc BS.

• Nhiệt độ làm việc tối đa: Phụ thuộc vào vật liệu gioăng (EPDM, PTFE, Viton).

• Môi chất sử dụng: Nước sạch, nước thải, hóa chất, dầu, hoặc khí nén.

So sánh van chặn với các kích thước lân cận

Nhận định chuyên gia: Kích thước DN50 được xem là "tiêu chuẩn vàng" phổ biến nhất vì tạo ra sự cân bằng hoàn hảo giữa lưu lượng dòng chảy, chi phí đầu tư thiết bị và khả năng ứng dụng rộng rãi trong mọi công trình.

Tại sao nên chọn đúng loại van chặn?

Việc tuân thủ lựa chọn chính xác thiết bị mang lại những lợi ích thiết thực: đảm bảo độ kín tuyệt đối không rò rỉ, giảm thiểu thất thoát áp suất và lưu chất trên đường ống, kéo dài tuổi thọ toàn bộ hệ thống cơ điện, tiết kiệm chi phí vận hành và bảo dưỡng dài hạn, dễ dàng thay thế khi cần thiết nhờ tuân thủ đúng tiêu chuẩn kỹ thuật.

Ứng dụng thực tế

Van chặn DN50 được sử dụng ở đâu?

Nhờ tính linh hoạt và độ bền cơ học cao, van chặn xuất hiện trong hầu hết các lĩnh vực hạ tầng và sản xuất:

• Mạng lưới cấp nước sạch đô thị và hệ thống phân phối nước tòa nhà.

• Hệ thống thoát nước và xử lý nước thải công nghiệp.

• Hệ thống điều hòa không khí trung tâm (HVAC) và tháp giải nhiệt.

• Hệ thống phòng cháy chữa cháy (PCCC) thương mại và nhà xưởng.

• Nhà máy chế biến thực phẩm, đồ uống và dược phẩm khắt khe.

• Các nhà máy hóa chất và dây chuyền xử lý nước kỹ thuật.

• Đường ống dẫn dầu khí và hệ thống khí nén áp lực trung bình.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai kích thước danh định DN khiến việc lắp đặt không khít với đường ống sẵn có.

• Chọn sai cấp áp suất PN (ví dụ dùng van PN10 cho hệ thống yêu cầu áp lực PN16 gây nứt vỡ bích).

• Không kiểm tra kỹ vật liệu thân van và gioăng làm kín, dẫn đến bị ăn mòn nhanh chóng khi gặp môi chất hóa học.

• Lắp ngược chiều dòng chảy đối với một số dòng van có cấu tạo định hướng.

• Lựa chọn van chỉ dựa vào tiêu chí giá rẻ mà bỏ qua chất lượng vật liệu và hiệu suất vận hành thực tế.

Hướng dẫn / Checklist

Checklist chọn van chặn phù hợp

• Xác định chính xác môi chất truyền dẫn (nước, hóa chất, hơi, hay khí).

• Kiểm tra áp suất làm việc tối đa của hệ thống đường ống.

• Kiểm tra giới hạn nhiệt độ làm việc của môi chất.

• Lựa chọn vật liệu thân van và gioăng tương thích hoàn toàn.

• Xác định kiểu kết nối tương thích (ren, mặt bích hay hàn).

• Chọn tiêu chuẩn kỹ thuật quốc tế phù hợp (DIN, JIS, ANSI).

• Lựa chọn thương hiệu cung cấp uy tín có đầy đủ chứng chỉ kiểm định chất lượng (CO/CQ).

Hướng dẫn lắp đặt và bảo dưỡng

1. Kiểm tra kỹ kích thước DN50 và làm sạch hoàn toàn lòng ống trước khi thi công.

2. Lắp đặt đúng chiều dòng chảy theo mũi tên hướng dẫn trên thân van (đối với một số dòng van chuyên dụng).

3. Siết đều tay các bu-lông mặt bích hoặc mối nối ren theo hình chéo đối xứng với mô-men lực chuẩn.

4. Kiểm tra độ kín khít toàn diện bằng cách cấp áp thử nghiệm trước khi vận hành chính thức.

5. Đưa hệ thống vào chạy thử và giám sát kỹ các mối nối.

6. Lên lịch bảo dưỡng định kỳ từ 6 đến 12 tháng/lần tùy thuộc vào tần suất sử dụng.

7. Thay thế ngay gioăng làm kín khi phát hiện dấu hiệu lão hóa hoặc xì áp nhẹ.

FAQ

Câu hỏi thường gặp

Van chặn DN50 tương đương bao nhiêu inch trong hệ đo lường?

DN50 tương đương khoảng 2 inch , tuy nhiên bạn vẫn cần đối chiếu bảng tiêu chuẩn kích thước của nhà sản xuất để đảm bảo độ chính xác tuyệt đối khi thi công lắp đặt.

Van chặn có sử dụng được cho hệ thống nước nóng không?

Hoàn toàn có thể, với điều kiện vật liệu chế tạo thân van và đặc biệt là gioăng làm kín phải chịu được nhiệt độ làm việc thực tế của hệ thống (ví dụ gioăng PTFE hoặc EPDM chịu nhiệt).

Nên chọn van bi hay van cổng cho kích thước DN50?

Van bi là lựa chọn lý tưởng khi bạn cần đóng mở nhanh chóng với độ kín khít tuyệt đối. Trong khi đó, van cổng phù hợp hơn cho các đường ống lớn yêu cầu giảm thiểu tối đa tổn thất áp suất khi mở hoàn toàn.

Hệ thống DN50 nên ưu tiên chọn van cấp áp suất PN10 hay PN16?

Điều này phụ thuộc vào áp suất thực tế của hệ thống. Tuy nhiên, trong phần lớn các ứng dụng công nghiệp và cấp nước hiện đại, PN16 là lựa chọn phổ biến nhất nhờ khả năng chịu tải áp suất an toàn và bền bỉ hơn.

Bao lâu nên tiến hành bảo dưỡng van chặn một lần?

Thời gian lý tưởng là từ 6 đến 12 tháng/lần tùy thuộc vào môi trường làm việc thực tế, tính chất lưu chất và tần suất đóng mở của van trong dây chuyền.

Kết luận

Van chặn dn50 đóng vai trò là thiết bị thiết yếu trong việc kiểm soát, cô lập và bảo vệ các hệ thống đường ống công nghiệp cũng như dân dụng. Việc lựa chọn chính xác chủng loại van, vật liệu, cấp áp suất và tiêu chuẩn kết nối sẽ giúp hệ thống của bạn vận hành ổn định, an toàn tuyệt đối và tiết kiệm tối đa chi phí bảo trì dài hạn.
