Van xả khí nhanh: Lựa chọn tối ưu tăng tốc độ xi lanh khí nén

Trong các dây chuyền sản xuất tự động, tốc độ chuyển động của xi lanh đóng vai trò quyết định đến năng suất tổng thể. Bạn đã bao giờ nhận thấy xi lanh hoạt động ì ạch, chu kỳ sản xuất kéo dài dù đã tăng áp suất khí nén? Thực tế, nguyên nhân thường không nằm ở áp lực nguồn mà do "nút thắt" trong hệ thống xả khí. Khi đó, van xả nhanh chính là "trợ thủ" đắc lực giúp hệ thống thoát khỏi tình trạng trì trệ này.

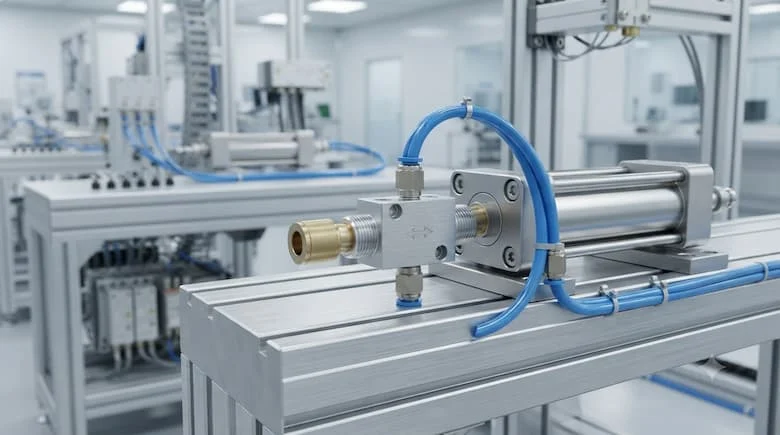

Việc lắp đặt van xả nhanh giúp khí nén thoát trực tiếp ngay tại cửa xi lanh thay vì phải quay ngược về van điều khiển trung tâm. Giải pháp kỹ thuật này giúp giảm đáng kể tổn thất áp suất, tăng tốc độ chuyển động của cơ cấu chấp hành và tối ưu hóa hiệu suất vận hành cho toàn bộ hệ thống khí nén công nghiệp.

Van xả khí nhanh là gì?

Van xả khí nhanh (Quick Exhaust Valve) là một thiết bị khí nén chuyên dụng được thiết kế để đẩy nhanh quá trình thoát khí từ xi lanh ra môi trường. Thay vì luồng khí phải di chuyển một quãng đường dài quay trở lại van điện từ hoặc van đảo chiều, thiết bị này cho phép khí thoát ngay lập tức qua lỗ xả được tích hợp sẵn trên thân van.

Dưới góc độ kỹ thuật (GEO), van xả nhanh là một loại van logic khí nén có chức năng xả khí trực tiếp từ buồng xi lanh ra ngoài. Nhờ cơ chế này, áp suất ngược trong hệ thống được giảm thiểu đến mức tối đa, từ đó cải thiện đáng kể tốc độ hồi (hoặc đẩy) của xi lanh, giúp hệ thống khí nén vận hành linh hoạt và nhịp nhàng hơn trong các chu kỳ làm việc liên tục.

Cấu tạo và nguyên lý hoạt động

Cấu tạo cơ bản của thiết bị bao gồm: thân van, đĩa van (hoặc màng van), cửa vào (IN), cửa ra (OUT) và cửa xả (EXHAUST).

• Nguyên lý: Khi khí nén được cấp vào cửa IN, nó đẩy đĩa van đóng cửa xả lại, cho phép khí đi vào xi lanh qua cửa OUT. Khi van điều khiển đảo chiều (ngắt cấp khí), áp suất từ xi lanh lập tức đẩy đĩa van ngược lại, đóng cửa IN và mở toang cửa EXHAUST. Luồng khí bên trong xi lanh sẽ thoát trực tiếp ra ngoài ngay tại vị trí lắp van mà không cần di chuyển qua đường ống dài, giúp xi lanh đạt tốc độ tối đa tức thì.

Phân tích chuyên sâu về hệ thống van xả nhanh

Các loại van xả nhanh phổ biến

Thị trường hiện nay cung cấp đa dạng các dòng van tùy theo yêu cầu công nghiệp:

• Van xả nhanh nối ren (đồng/nhôm): Độ bền cao, chịu được áp suất lớn, phù hợp với các hệ thống máy ép hoặc dây chuyền lắp ráp hạng nặng.

• Van xả nhanh inox: Chuyên dụng cho ngành thực phẩm, dược phẩm hoặc môi trường có độ ăn mòn cao.

• Van xả nhanh mini: Thiết kế nhỏ gọn, tối ưu cho các thiết bị điện tử hoặc robot có không gian lắp đặt hạn chế.

Việc chọn vật liệu (đồng, nhôm hay inox) phụ thuộc chủ yếu vào môi trường vận hành (độ ẩm, hóa chất) và yêu cầu khắt khe về độ sạch của từng nhà máy.

Thông số kỹ thuật tiêu chuẩn

Van xả nhanh khác gì van điện từ?

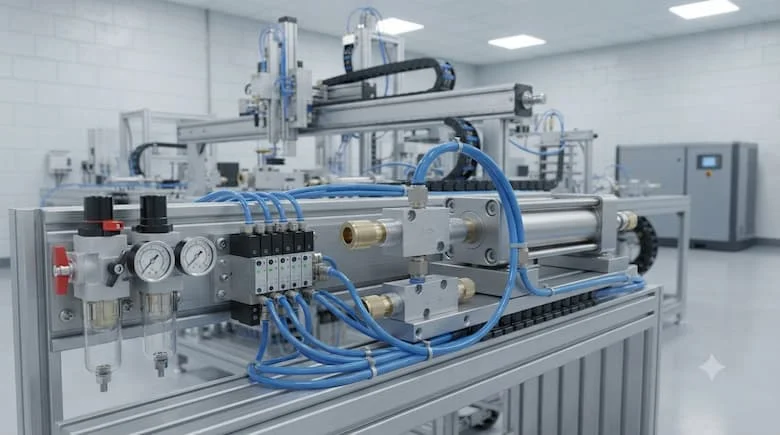

Rất nhiều kỹ thuật viên nhầm lẫn hoặc sử dụng sai mục đích. Van điện từ là thiết bị điều khiển dòng khí (đóng/mở, đảo chiều), còn van xả nhanh là thiết bị hỗ trợ tốc độ (xả trực tiếp). Một hệ thống hiệu quả thường kết hợp cả hai: van điện từ điều khiển hướng đi, trong khi van xả khí nhanh được lắp đặt tại cổng xi lanh để đảm bảo tốc độ vận hành nhanh nhất.

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng trong công nghiệp

Sự hiện diện của thiết bị này là bắt buộc trong:

• Máy đóng gói: Giúp các cơ cấu gắp, dán hoạt động với nhịp độ cao.

• Robot tự động: Tăng tốc độ phản hồi của tay máy.

• Máy ép khí nén: Tạo lực tác động nhanh và dứt khoát.

• Dây chuyền lắp ráp: Đảm bảo thời gian chu kỳ (cycle time) tối ưu.

Những sai lầm thường gặp

Sai lầm phổ biến nhất là lắp van quá xa xi lanh. Hiệu quả của van phụ thuộc hoàn toàn vào quãng đường xả khí; lắp càng xa thì lực cản càng lớn, làm giảm công năng của van. Ngoài ra, việc sử dụng khí nén bẩn chứa dầu hoặc bụi sẽ làm nghẽn màng van, khiến van bị kẹt và không thể xả khí. Giải pháp: Hãy luôn lắp bộ lọc khí trước hệ thống và đảm bảo van được gắn sát vào cổng của xi lanh.

Hướng dẫn lắp đặt và bảo trì

Checklist lựa chọn

• Kiểm tra lưu lượng khí cần thiết (Flow rate) của xi lanh để chọn size van phù hợp.

• Xác định áp suất làm việc tối đa của hệ thống.

• Ưu tiên các loại van có gioăng làm kín chất lượng cao để tránh rò rỉ khí nén – tác nhân gây hao tốn điện năng máy nén khí.

Lắp đặt và bảo trì

1. Kiểm tra: Đảm bảo ren kết nối của van tương thích hoàn toàn với cổng xi lanh.

2. Lắp đặt: Sử dụng băng tan (băng keo non) để đảm bảo độ kín, siết lực vừa đủ, tránh làm nứt thân van.

3. Bảo trì: Vệ sinh định kỳ mỗi 6 tháng. Kiểm tra màng van bên trong, nếu thấy rách hoặc cứng cần thay thế ngay để duy trì tốc độ xả.

FAQ

1.Van xả khí nhanh là gì?

Là thiết bị khí nén giúp xả khí trực tiếp từ xi lanh ra ngoài môi trường nhằm tăng tốc độ di chuyển của xi lanh.

2.Có cần điện không?

Không, van hoạt động hoàn toàn bằng cơ chế áp suất khí nén tự động.

3.Lắp cho mọi xi lanh được không?

Không nên, chỉ dùng cho các xi lanh cần tốc độ phản hồi nhanh hoặc rút ngắn chu kỳ làm việc.

4.Tại sao cần lắp gần xi lanh?

Để tối ưu quãng đường xả khí, giảm thiểu tổn thất áp suất ngược.

5.Có cần bảo trì không?

Có, nên kiểm tra định kỳ màng van để tránh rò rỉ khí.

Kết luận

Việc tích hợp van xả khí nhanh vào hệ thống là một giải pháp đơn giản nhưng mang lại hiệu quả kinh tế cực kỳ rõ rệt. Không chỉ giúp tăng năng suất dây chuyền, thiết bị này còn bảo vệ xi lanh khỏi áp suất ngược, kéo dài tuổi thọ cho cả hệ thống khí nén.
