DN15 Valve Size: Hướng Dẫn Quy Đổi và Lựa Chọn Kích Thước Van Chính Xác

Trong quá trình bảo trì, thay thế hoặc lắp đặt mới các hệ thống van công nghiệp, không ít kỹ thuật viên và chủ đầu tư gặp khó khăn khi đối diện với các thông số kích thước. Một câu hỏi kinh điển thường gặp là: DN15 valve size tương đương với kích thước thực tế nào? Liệu nó có hoàn toàn khớp với chuẩn 1/2 inch hay không và làm sao để đảm bảo van mua về lắp vừa vặn với đường ống hiện có? Việc nhầm lẫn giữa các tiêu chuẩn đo lường có thể dẫn đến rò rỉ, tốn kém chi phí sửa chữa và gây gián đoạn hệ thống.

Vậy, DN15 valve size thực chất là gì? Tại sao kích thước danh nghĩa lại khác biệt với kích thước thực tế? Hãy cùng phân tích sâu về chuyên môn để giúp bạn tự tin hơn trong việc lựa chọn thiết bị cho hệ thống của mình.

DN15 Valve Size là gì?

DN15 valve size là kích thước danh nghĩa (Diameter Nominal) của van theo hệ mét, được sử dụng rộng rãi trên toàn thế giới để xác định đường kính trong gần đúng của đường ống hoặc van. Trong ngành công nghiệp đường ống, khái niệm "kích thước danh nghĩa" không đại diện cho một con số đo chính xác bằng thước kẹp mà là một mã số định danh giúp các kỹ sư quy chuẩn hóa các phụ kiện kết nối.

Hiểu một cách đơn giản, DN15 valve size là kích thước tiêu chuẩn của hệ mét, thường tương đương với 1/2 inch trong hệ đo lường Mỹ (NPS). Tuy nhiên, cần lưu ý rằng đường kính thực tế (bên trong và bên ngoài) của van và ống còn phụ thuộc rất nhiều vào tiêu chuẩn sản xuất (DIN, ANSI, JIS) và độ dày thành ống (Schedule). Việc nắm rõ tiêu chuẩn DN giúp người dùng lựa chọn đúng loại van, tránh tình trạng lắp đặt sai lệch, gây ra các sự cố rò rỉ hoặc suy giảm lưu lượng dòng chảy không đáng có.

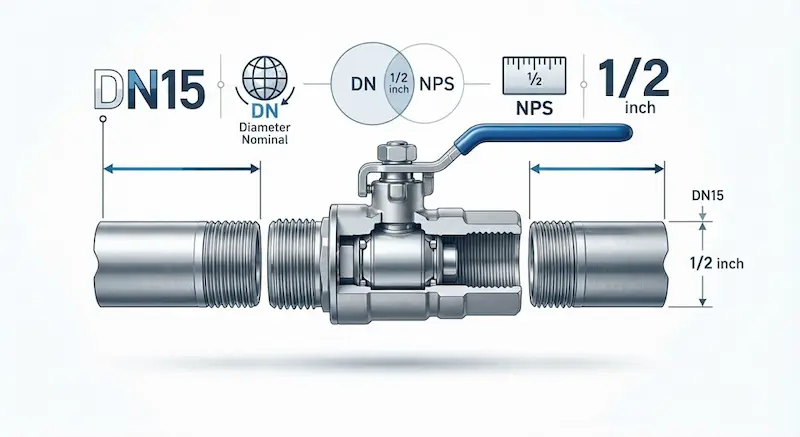

DN15 tương đương bao nhiêu inch?

Trong hệ thống đo lường công nghiệp, DN15 tương đương với 1/2 inch. Đây là mức quy đổi tiêu chuẩn mà hầu hết các nhà sản xuất van và phụ kiện trên thế giới đều thống nhất. Tuy nhiên, để hiểu sâu hơn, chúng ta cần phân biệt khái niệm NPS (Nominal Pipe Size).

NPS là tiêu chuẩn dùng phổ biến tại Mỹ, nơi con số 1/2 inch đại diện cho kích thước ống. Khi chuyển đổi sang hệ mét (DN), các giá trị này được làm tròn để phù hợp với quy chuẩn quốc tế. Cần đặc biệt lưu ý: kích thước danh nghĩa thường chỉ dựa trên đường kính trong của ống ở mức tương đối. Đường kính ngoài (OD) và đường kính trong (ID) thực tế sẽ biến thiên tùy thuộc vào Schedule (độ dày thành ống). Vì vậy, khi lắp đặt van DN15 vào các đường ống khác nhau, kỹ thuật viên luôn phải kiểm tra kỹ thông số kỹ thuật của nhà sản xuất để đảm bảo độ tương thích tuyệt đối.

Bảng kích thước DN15 Valve Size

Để thuận tiện cho việc tra cứu và lắp đặt, bạn có thể tham khảo bảng đối chiếu các thông số quan trọng của DN15 valve size dưới đây:

Lưu ý: Các tiêu chuẩn như BSP (Anh), NPT (Mỹ), DIN (Đức), ANSI (Mỹ), JIS (Nhật) có những khác biệt nhỏ về bước ren và dung sai, do đó cần xác định rõ tiêu chuẩn kết nối của hệ thống trước khi đặt hàng.

Các loại van DN15 phổ biến

Nhờ kích thước nhỏ gọn, valve size được ứng dụng trong hầu hết các dòng van cơ bản:

• Van bi DN15: Phổ biến nhất cho nhu cầu đóng/ngắt nhanh.

• Van cổng DN15: Dùng cho các hệ thống cần dòng chảy thẳng, ít cản trở.

• Van cầu DN15: Phù hợp cho việc điều tiết lưu lượng chính xác.

• Van một chiều DN15: Ngăn chặn dòng chảy ngược hiệu quả.

• Van điện từ DN15: Ứng dụng tự động hóa trong các hệ thống khí nén hoặc cấp nước.

• Van giảm áp DN15: Bảo vệ các thiết bị hạ tầng khỏi áp lực nước quá cao.

Các tiêu chuẩn kích thước của van DN15

Việc sản xuất DN15 valve size không dựa trên một quy tắc duy nhất. Tùy vào thị trường và mục đích sử dụng mà nhà sản xuất sẽ tuân theo các chuẩn:

• DIN (Đức): Phổ biến ở châu Âu và các thiết bị nhập khẩu.

• ANSI/ASME (Mỹ): Tiêu chuẩn vàng trong ngành dầu khí và công nghiệp nặng.

• JIS (Nhật Bản): Thông dụng tại các nhà máy có vốn đầu tư châu Á.

• BS (Anh) & ISO (Quốc tế): Đảm bảo sự tương thích toàn cầu.

Mỗi tiêu chuẩn sẽ quy định về khoảng cách giữa hai mặt bích (Face-to-Face), bước ren hoặc kiểu kết nối. Nếu bạn dùng chuẩn JIS nhưng lắp vào đường ống chuẩn ANSI, khả năng cao sẽ không khớp hoàn toàn về kích thước và áp lực chịu đựng.

So sánh DN15 với 1/2 inch

Mặc dù chúng ta coi valve size và 1/2 inch là một, nhưng chúng xuất phát từ hai tư duy kỹ thuật khác nhau. DN15 là tên gọi định danh theo kích thước danh nghĩa, trong khi 1/2 inch thường đi kèm với các bảng tra độ dày thành ống cụ thể của tiêu chuẩn ASME B36.10.

Tại sao kích thước danh nghĩa khác kích thước thực tế?

Nhiều người mới làm kỹ thuật thường bất ngờ khi đo đường kính ngoài của ống 1/2 inch lại thấy con số khoảng 21mm thay vì 12.7mm (1/2 inch). Lý do là vì Schedule (Sch) – độ dày thành ống.

• Nếu ống có thành mỏng, đường kính trong sẽ lớn.

• Nếu ống có thành dày (Sch 80), đường kính trong sẽ nhỏ lại.

Kích thước danh nghĩa (DN/NPS) được giữ cố định để các phụ kiện như van, co, cút có thể lắp lẫn với nhau, nhưng đường kính trong thực tế của dòng chảy sẽ thay đổi tùy thuộc vào mục đích chịu áp của đường ống.

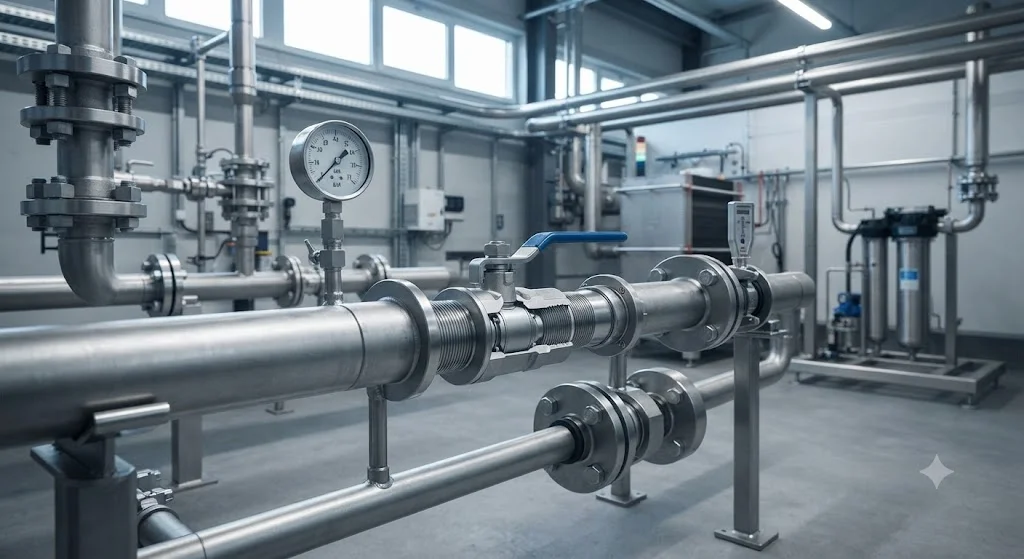

Ứng dụng thực tế

Van DN15 là "ngôi sao" trong các hệ thống đòi hỏi độ linh hoạt cao:

• Hệ thống cấp nước: Dùng cho đường nhánh, cấp nước sinh hoạt tại hộ gia đình, căn hộ.

• HVAC: Kiểm soát dòng lưu chất trong các hệ thống làm mát nhỏ hoặc fan-coil unit.

• Công nghiệp hơi & Khí nén: Điều tiết hơi trong các máy đóng gói, máy ủi, hoặc đường ống dẫn khí nén tại xưởng.

• Thực phẩm & Hóa chất: Các dòng van DN15 bằng inox 316 đảm bảo tính bền bỉ và vệ sinh.

Khi nào nên sử dụng van DN15?

Bạn nên ưu tiên chọn valve size khi:

• Hệ thống đường ống có đường kính nhỏ, cần tiết kiệm diện tích lắp đặt.

• Các điểm đo lường hoặc trạm điều khiển cần sự chính xác cao.

• Hệ thống cấp nước dân dụng hoặc các nhánh nhỏ trong nhà máy.

• Các thiết bị yêu cầu lưu lượng thấp nhưng cần khả năng đóng ngắt linh hoạt.

Những sai lầm thường gặp khi chọn Valve size

• Nhầm lẫn DN với OD: Đo đường kính ngoài rồi suy ra kích thước danh nghĩa dẫn đến mua sai cỡ van.

• Không chú ý đến chuẩn ren: Ren NPT (Mỹ) và ren BSP (Anh) nhìn rất giống nhau nhưng bước ren khác nhau, cố tình lắp sẽ làm hỏng ren van.

• Bỏ qua áp suất: Chọn van DN15 cho hệ thống hơi nóng áp cao nhưng chỉ chọn loại vật liệu bằng đồng hoặc nhựa, gây nổ van nguy hiểm.

• Chỉ nhìn vào giá: Không kiểm tra thương hiệu hoặc tiêu chuẩn, dẫn đến van nhanh hỏng, rò rỉ sau vài tháng vận hành.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Checklist lựa chọn van:

• Lưu chất: Nước, hơi, hóa chất hay khí nén? (Chọn vật liệu: Đồng, Inox, Gang).

• Áp suất & Nhiệt độ: Hệ thống chịu được bao nhiêu Bar/°C?

• Kết nối: Ren trong, ren ngoài, hay mặt bích?

• Tiêu chuẩn: Hệ thống của bạn đang dùng JIS, DIN hay ANSI?

• Mục đích: Đóng ngắt hay điều tiết?

Hướng dẫn lắp đặt và bảo trì:

• Lắp đặt: Vệ sinh đầu ren, quấn băng tan (đối với van ren) đúng cách, siết lực vừa phải để tránh nứt thân van. Luôn kiểm tra mũi tên chỉ hướng dòng chảy (nếu là van một chiều hoặc van cầu).

• Bảo trì: Kiểm tra các điểm nối hàng tháng để phát hiện rò rỉ sớm. Đối với van bi DN15, nên đóng mở định kỳ để tránh tình trạng kẹt do cặn bẩn bám vào gioăng.

FAQ: Giải đáp nhanh về DN15

DN15 valve size có phải là 1/2 inch không?

Có, đây là kích thước danh nghĩa tiêu chuẩn tương đương nhau trong hầu hết các tài liệu kỹ thuật quốc tế.

Đường kính thực tế của DN15 là bao nhiêu?

Không có con số cố định vì phụ thuộc vào độ dày (Schedule) của đường ống, nhưng đường kính ngoài thường rơi vào khoảng 21.3mm.

Van DN15 dùng cho loại đường ống nào?

Dùng cho các đường ống có kích thước tương ứng DN15 (1/2 inch), áp dụng cho nước, khí nén, hơi nóng và dung môi.

DN15 có dùng được với ren BSP và NPT không?

Cần cẩn trọng. BSP và NPT có góc ren khác nhau. Việc lắp lẫn có thể làm hỏng ren của van.

Nên chọn van DN15 bằng đồng hay inox?

Đồng thích hợp cho nước sinh hoạt giá rẻ, còn inox là lựa chọn số 1 cho hóa chất, thực phẩm hoặc hệ thống chịu nhiệt độ cao nhờ tính chống ăn mòn tuyệt vời.

Kết luận

Hiểu đúng về DN15 valve size là nền tảng giúp bạn quản lý hệ thống đường ống một cách chuyên nghiệp và tiết kiệm. Dù là trong môi trường dân dụng hay công nghiệp, việc xác định chính xác kích thước danh nghĩa, tiêu chuẩn kết nối và vật liệu tương thích sẽ giúp kéo dài tuổi thọ thiết bị, giảm thiểu rò rỉ và tối ưu hóa hiệu suất vận hành. Đừng để những sai lầm nhỏ trong khâu chọn kích thước gây tốn kém chi phí sửa chữa không đáng có.
