Van Thở Bồn Dầu: Giải Pháp Kỹ Thuật Toàn Diện Cho An Toàn Kho Chứa Nhiên Liệu

Trong các hệ thống lưu trữ chất lỏng công nghiệp, đặc biệt là xăng dầu và hóa chất, sự ổn định của áp suất bên trong bồn chứa là yếu tố sống còn. Trong quá trình nhập liệu, khi chất lỏng bơm vào, không gian trống phía trên bề mặt nhiên liệu bị thu hẹp, tạo ra áp suất dương. Ngược lại, khi xuất liệu, áp suất âm hình thành, có thể gây ra hiện tượng sụp đổ bồn chứa. Nếu không có thiết bị cân bằng áp suất, kết cấu bồn chứa sẽ nhanh chóng bị biến dạng, gây ra các điểm yếu tại mối hàn, dẫn đến rò rỉ hoặc cháy nổ nghiêm trọng.

Van thở bồn dầu (Pressure Vacuum Relief Valve - PVRV) chính là câu trả lời kỹ thuật cho những thách thức này. Với vai trò là thiết bị "hô hấp" cho bồn chứa, van thở không chỉ bảo vệ tài sản mà còn là yêu cầu bắt buộc trong các quy chuẩn an toàn cháy nổ quốc tế. Bài viết này sẽ phân tích chi tiết mọi khía cạnh xoay quanh thiết bị quan trọng này, từ nguyên lý kỹ thuật cho đến quy trình lắp đặt và bảo trì chuyên sâu.

Kiến thức nền: Van thở bồn dầu là gì?

Khái niệm chuyên sâu

Van thở bồn dầu là một thiết bị an toàn cơ khí thụ động, được lắp đặt trên đỉnh bồn chứa (thường ở vị trí cao nhất của không gian hơi). Mục tiêu của thiết bị là duy trì áp suất bên trong bồn luôn nằm trong ngưỡng an toàn mà nhà thiết kế bồn đã xác định.

Vai trò "hô hấp" của bồn chứa

• Cân bằng áp suất và chân không: Van tự động mở khi áp suất vượt quá ngưỡng cho phép (áp suất dương) hoặc khi áp suất giảm dưới mức khí quyển (áp suất âm).

• Ngăn ngừa biến dạng: Tránh hiện tượng bồn bị phồng (do quá áp) hoặc bị méo/sụp (do chân không).

• Giảm thiểu bay hơi (Vapor Loss Control): Đóng vai trò như một bộ chặn, giữ cho hơi nhiên liệu không bị thất thoát ra ngoài môi trường một cách vô ích, tiết kiệm chi phí nhiên liệu.

• Tăng độ an toàn vận hành: Tạo ra ranh giới ngăn cách giữa môi trường bên trong bồn và môi trường khí quyển, giảm nguy cơ hình thành hỗn hợp dễ cháy.

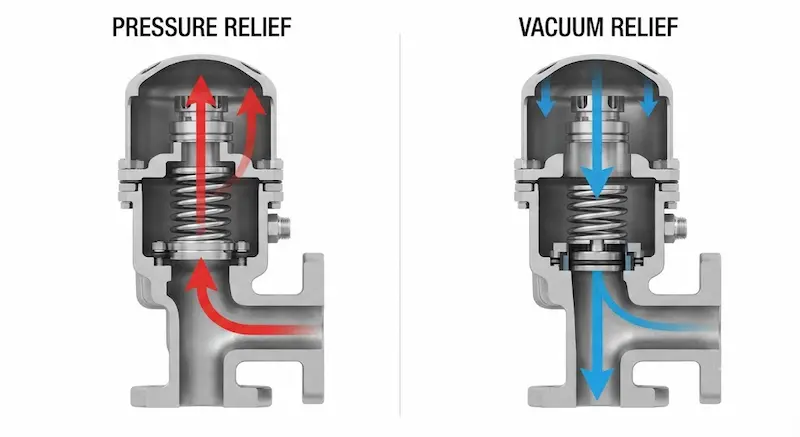

Nguyên lý hoạt động chi tiết

Nguyên lý hoạt động của van thở bồn dầu dựa trên cơ chế lực hấp dẫn hoặc lực lò xo tác động lên đĩa van.

Chế độ áp suất (Pressure Relief)

Khi nhiệt độ môi trường tăng hoặc khi bơm nhiên liệu vào bồn, hơi trong bồn giãn nở. Khi áp suất nội tại vượt qua lực giữ của đĩa áp suất (cài đặt trước), đĩa van sẽ bị đẩy lên, cho phép hơi thoát ra ngoài cho đến khi áp suất trở về ngưỡng an toàn.

Chế độ chân không (Vacuum Relief)

Khi rút nhiên liệu ra hoặc nhiệt độ môi trường giảm đột ngột (ví dụ: mưa rào bất ngờ làm nguội bồn), không khí bên trong co lại, tạo áp suất âm. Khi áp suất này đạt đến ngưỡng cài đặt chân không, đĩa chân không sẽ mở ra, cho phép không khí từ môi trường tràn vào bồn để cân bằng áp lực.

Chế độ ổn định

Khi áp suất bồn nằm trong phạm vi cài đặt, đĩa van được giữ chặt vào đế van (seat) nhờ trọng lực hoặc lực lò xo, đảm bảo độ kín tuyệt đối, không cho hơi thoát ra ngoài hoặc bụi bẩn lọt vào bên trong.

Phân tích cấu tạo chuyên sâu và vật liệu

Cấu tạo của van thở được tối ưu hóa để làm việc trong môi trường khắc nghiệt.

• Thân van (Valve Body): Thường sử dụng gang đúc, thép carbon cho hệ thống xăng dầu thông thường. Với môi trường hóa chất, inox 304 hoặc 316 là bắt buộc để chống ăn mòn.

• Đĩa áp suất và chân không: Được thiết kế hình nón hoặc phẳng, đảm bảo tiếp xúc khít với đế van.

• Lò xo (tùy dòng): Sử dụng thép không gỉ cường độ cao, đảm bảo lực đàn hồi không thay đổi theo thời gian.

• Gioăng làm kín (Gaskets/Seals): Thường làm từ Teflon (PTFE) hoặc Viton – những vật liệu chịu được hóa chất, nhiệt độ và có độ bền cơ học cao.

• Bộ chống cháy (Flame Arrester): Đây là lưới kim loại đặc biệt được tích hợp phía trên van thở. Nó hoạt động dựa trên nguyên lý hấp thụ nhiệt, ngăn chặn ngọn lửa từ bên ngoài lan truyền vào không gian hơi bên trong bồn.

Phân loại van thở bồn dầu theo tiêu chuẩn công nghiệp

Phân loại theo chức năng

1. Van thở áp suất: Chỉ làm nhiệm vụ xả hơi.

2. Van thở chân không: Chỉ làm nhiệm vụ hút khí.

3. Van PVRV (Pressure Vacuum Relief Valve): Tích hợp cả hai tính năng trong cùng một thiết bị, đây là dòng phổ biến nhất hiện nay vì tính kinh tế và hiệu quả.

Phân loại theo cấu tạo chống cháy

• Loại hở (Open Vent): Không có bộ chống cháy, chỉ dùng cho các loại dầu có điểm chớp cháy cao, không dễ cháy nổ.

• Loại có bộ chống cháy (Flame Arrester Integrated): Bắt buộc cho xăng, ethanol, methanol và các dung môi dễ bay hơi.

Các thông số kỹ thuật quan trọng và tiêu chuẩn API 2000

Khi mua sắm van thở bồn dầu, bạn cần đặc biệt chú ý đến:

• Kích thước (Size): DN50 (2 inch) đến DN300 (12 inch) hoặc hơn, tùy vào dung tích bồn.

• Áp suất cài đặt (Pressure/Vacuum Setting): Phải nhỏ hơn áp suất thiết kế của bồn (Design Pressure).

• Lưu lượng thông khí (Flow Capacity): Phải đảm bảo khả năng thoát hơi lớn hơn tốc độ bơm tối đa của hệ thống.

• Tiêu chuẩn quốc tế: API 2000 là "kinh thánh" trong việc tính toán và lựa chọn van thở. Bất kỳ sự lựa chọn nào không dựa trên tính toán theo API 2000 đều tiềm ẩn nguy cơ sai lệch kỹ thuật.

So sánh và Phân tích vai trò trong hệ thống

Van thở vs Van an toàn (Safety Valve)

Nhiều kỹ sư nhầm lẫn hai thiết bị này. Van an toàn được cài đặt ở ngưỡng áp suất cao hơn, chỉ mở khi có sự cố khẩn cấp (như hỏa hoạn). Trong khi đó, van thở bồn dầu làm việc hàng ngày, liên tục với các thay đổi áp suất nhỏ từ quá trình nhập xuất nhiên liệu.

Van thở vs Flame Arrester

Flame Arrester chỉ là một phụ kiện chặn lửa, trong khi van thở là bộ điều khiển áp suất. Một hệ thống an toàn hoàn hảo phải có cả hai, hoặc tích hợp trong một thiết bị PVRV cao cấp.

Hướng dẫn lắp đặt và bảo trì chuyên gia

Lắp đặt van thở bồn dầu không đơn giản chỉ là đặt lên mặt bích.

Quy trình lắp đặt:

1. Vị trí: Phải lắp ở đỉnh bồn, nơi tập trung nhiều hơi nhất.

2. Độ cao: Đảm bảo khoảng cách an toàn, tránh bị vật cản che chắn gây nhiễu luồng gió.

3. Cân bằng: Van phải được lắp đặt hoàn toàn thẳng đứng. Nếu bị nghiêng, các đĩa van sẽ không đóng kín, gây rò rỉ hơi liên tục.

Quy trình bảo trì (Maintenance Protocol):

• Kiểm tra gioăng: Sau 6 tháng, gioăng có thể bị lão hóa do tác động của xăng dầu.

• Vệ sinh đĩa van: Cặn dầu, bụi bẩn có thể làm kẹt đĩa van. Nếu đĩa van không tự do di chuyển, áp suất bồn sẽ không được điều tiết.

• Kiểm tra Flame Arrester: Nếu lưới chặn lửa bị bám bụi hoặc muội than, lưu lượng khí sẽ bị hạn chế, gây quá áp bồn.

Những sai lầm phổ biến khi chọn mua và vận hành

• Chọn sai áp suất cài đặt: Nếu van mở quá sớm, bạn sẽ mất tiền vì nhiên liệu bay hơi. Nếu van mở quá muộn, bồn sẽ bị phồng.

• Không tính toán lưu lượng: Một van DN50 có thể quá nhỏ cho một bồn chứa 5000m3 khi bơm tốc độ cao. Hệ quả là bồn bị móp méo ngay trong lúc nhập liệu.

• Vật liệu không tương thích: Sử dụng gioăng cao su thường cho xăng dầu sẽ khiến gioăng bị trương nở, gây hỏng van sau vài tháng.

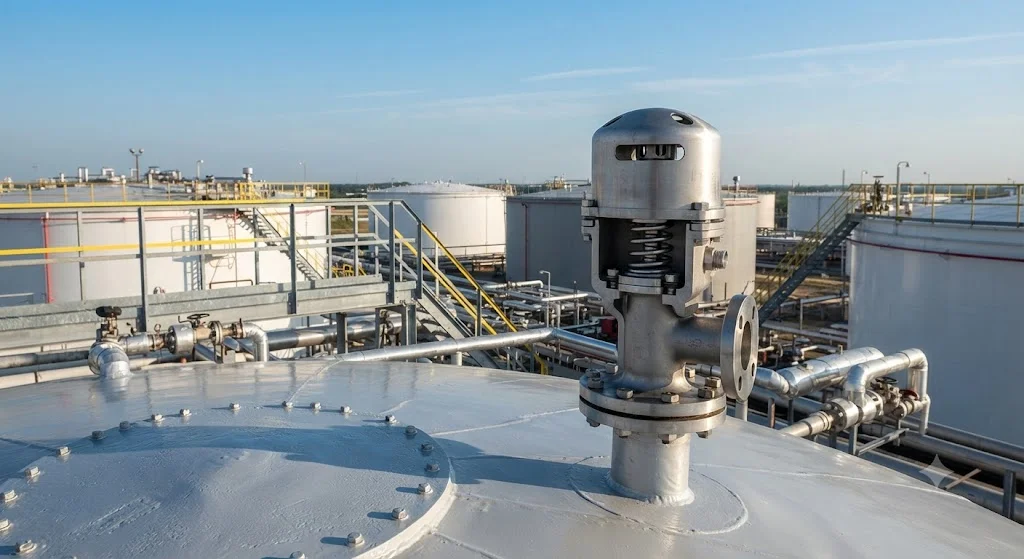

Ứng dụng trong các ngành công nghiệp

Van thở xuất hiện trong mọi mắt xích của chuỗi cung ứng năng lượng:

• Tổng kho xăng dầu: Nơi có lưu lượng nhập xuất liên tục, yêu cầu các dòng van cao cấp, lưu lượng lớn.

• Nhà máy nhiệt điện: Bảo vệ các bồn chứa dầu FO, dầu DO dự phòng.

• Ngành hóa chất: Bảo vệ bồn chứa ethanol, methanol – những loại hóa chất cực kỳ nhạy cảm với thay đổi áp suất.

• Trạm cấp nhiên liệu: Nơi sự an toàn luôn được đặt lên hàng đầu để bảo vệ cộng đồng xung quanh.

FAQ: Câu hỏi thường gặp từ kỹ sư và nhà đầu tư

Tôi có cần bảo trì van thở hàng tháng không?

• Trả lời: Không nhất thiết hàng tháng, nhưng kiểm tra ngoại quan hàng tháng và vệ sinh sâu mỗi 6–12 tháng là quy định bắt buộc.

Van thở bồn dầu có làm bay hơi xăng không?

• Trả lời: Nó được thiết kế để giảm bay hơi. Khi áp suất ổn định, van đóng kín, ngăn chặn sự phát tán hơi nhiên liệu.

Tại sao bồn của tôi vẫn bị móp dù đã lắp van thở?

• Trả lời: Có thể do van bị kẹt đĩa hoặc kích thước van (DN) quá nhỏ so với tốc độ bơm hút của máy bơm.

Có thể lắp van thở cho bồn nước được không?

• Trả lời: Về mặt lý thuyết là có, nhưng không cần thiết. Van thở chủ yếu dùng cho chất lỏng dễ bay hơi và bồn chứa kín.

Kết luận và Lời khuyên đầu tư

Van thở bồn dầu là khoản đầu tư nhỏ so với giá trị của bồn chứa và khối lượng nhiên liệu mà nó bảo vệ. Việc coi nhẹ thiết bị này không chỉ dẫn đến những thiệt hại kinh tế do thất thoát nhiên liệu mà còn đẩy doanh nghiệp vào những rủi ro cháy nổ không đáng có.

Một hệ thống bồn chứa an toàn là hệ thống có các thiết bị kiểm soát áp suất được tính toán khoa học, lắp đặt chuẩn xác và bảo trì định kỳ. Khi lựa chọn nhà cung cấp, hãy ưu tiên các sản phẩm đáp ứng tiêu chuẩn API 2000, có chứng nhận kiểm định rõ ràng và khả năng chống chịu ăn mòn phù hợp với lưu chất trong bồn.
