Van Hơi 2 Chiều: Giải Pháp Tối Ưu Cho Hệ Thống Hơi Công Nghiệp

Trong các hệ thống lò hơi và phân phối nhiệt, van hơi 2 chiều đóng vai trò là "người gác cổng" then chốt. Chỉ cần một sai sót nhỏ trong việc lựa chọn loại van, hệ thống có thể đối mặt với hàng loạt rủi ro nghiêm trọng: áp suất không ổn định, thất thoát nhiệt năng, rò rỉ hơi nóng, thậm chí giảm tuổi thọ toàn bộ đường ống dẫn. Việc hiểu rõ về thiết bị này không chỉ giúp tối ưu hóa hiệu suất vận hành mà còn là yếu tố tiên quyết để đảm bảo an toàn lao động trong nhà máy.

Vậy thực chất van hơi 2 chiều là gì? Cấu tạo ra sao, phân loại thế nào và làm sao để lựa chọn đúng thiết bị cho nhu cầu thực tế? Hãy cùng phân tích chi tiết để đưa ra những quyết định kỹ thuật chính xác nhất.

Van hơi 2 chiều là gì?

Van hơi 2 chiều là thiết bị cơ khí chuyên dụng được thiết kế với hai cửa chính bao gồm cửa vào (inlet) và cửa ra (outlet). Đây là dòng van thông dụng nhất trong các hệ thống hơi nóng, có chức năng kiểm soát dòng lưu chất thông qua các thao tác đóng, mở hoặc điều tiết lưu lượng hơi đi qua đường ống.

Về cấu tạo chung, van bao gồm thân van chịu áp lực, cơ cấu làm kín (gioăng/đệm) chịu nhiệt độ cao và bộ phận điều khiển. Trong các hệ thống hơi, vai trò của loại van này vô cùng quan trọng: chúng giúp cách ly các thiết bị, ngăn chặn dòng chảy ngược hoặc điều chỉnh áp suất, lưu lượng để duy trì trạng thái ổn định cho toàn hệ thống. Nếu không có sự kiểm soát từ van 2 chiều, hơi nóng sẽ thoát ra ngoài không kiểm soát, dẫn đến lãng phí nhiên liệu nghiêm trọng và tiềm ẩn nguy cơ cháy nổ cao.

Nguyên lý hoạt động của van hơi 2 chiều

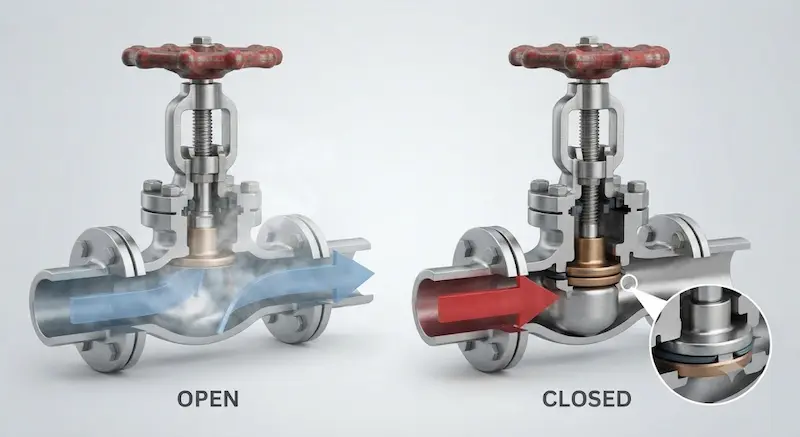

Nguyên lý hoạt động của van hơi hai chiều dựa trên việc thay đổi vị trí của bộ phận chặn (đĩa van hoặc bi van) so với cửa van để ngăn chặn hoặc cho phép dòng hơi di chuyển.

• Trạng thái đóng: Bộ phận chặn được ép chặt vào ghế van (seat), bịt kín đường ống, ngăn cản hoàn toàn dòng hơi.

• Trạng thái mở: Bộ phận chặn được nâng lên hoặc xoay đi, tạo ra khoảng trống cho dòng hơi di chuyển từ cửa vào sang cửa ra.

Đối với dòng van vận hành cơ học (tay gạt, tay quay), chuyển động từ tay cầm truyền qua trục van, đẩy đĩa van lên/xuống hoặc xoay theo trục. Ngược lại, với các loại van điện từ (solenoid), cơ chế phức tạp hơn: khi cấp điện, cuộn coil sinh ra từ trường, hút lõi sắt lên, vượt qua lực của lò xo để mở đường hơi. Khi ngắt điện, lò xo đẩy lõi sắt về vị trí cũ, đóng kín van. Hiểu rõ cơ chế này giúp người vận hành kiểm soát áp suất hơi một cách chính xác và an toàn nhất.

Cấu tạo chi tiết của van hơi hai chiều

Cấu tạo của van phải đáp ứng được các yêu cầu khắt khe về nhiệt độ và áp suất. Các bộ phận chính bao gồm:

• Thân van: Là phần vỏ ngoài chịu áp lực chính, thường được đúc từ gang, thép, inox 304 hoặc 316.

• Trục van: Truyền chuyển động từ bộ điều khiển tới đĩa van.

• Gioăng (Seal/Packing): Chi tiết quan trọng nhất để đảm bảo độ kín, thường làm từ Teflon (PTFE) hoặc graphite để chịu nhiệt cao.

• Đĩa van: Trực tiếp đóng/ngắt dòng chảy.

• Bộ truyền động: Có thể là tay gạt, vô lăng, hoặc các bộ điều khiển tự động bằng điện/khí nén.

Việc chọn vật liệu thân van đóng vai trò quyết định: gang phù hợp với chi phí thấp, nhưng inox 316 mới là lựa chọn hàng đầu cho môi trường ăn mòn hoặc yêu cầu vệ sinh khắt khe trong ngành dược phẩm, thực phẩm.

Phân loại van hơi 2 chiều

Để phù hợp với mọi quy mô công nghiệp, van được chia theo nhiều tiêu chí:

• Theo nguyên lý: Van cầu (thường dùng điều tiết), van bi (đóng ngắt nhanh), van bướm (cho ống kích thước lớn), van điện từ và van điều khiển khí nén/điện.

• Theo kết nối: Kết nối ren (cho đường ống nhỏ), mặt bích (độ chắc chắn cao, cho đường ống lớn), hoặc kiểu hàn (chống rò rỉ tuyệt đối).

• Theo vật liệu: Đồng, gang, thép và inox.

• Theo cách điều khiển: Vận hành thủ công (tay gạt/quay) hoặc vận hành tự động hóa.

Việc lựa chọn đúng phân loại sẽ quyết định trực tiếp đến độ bền và hiệu quả điều tiết lưu lượng hơi trong hệ thống.

Các thông số kỹ thuật quan trọng

Khi tra cứu sản phẩm, kỹ sư cần đặc biệt chú ý đến:

• DN (Đường kính danh định): Kích thước đường ống kết nối.

• PN (Áp suất danh định): Khả năng chịu áp lực của van (ví dụ: PN16, PN25, PN40).

• Nhiệt độ làm việc: Phải cao hơn nhiệt độ hơi nóng trong hệ thống.

• Kvs/Cv: Hệ số lưu lượng, ảnh hưởng đến khả năng điều tiết hơi.

• Tiêu chuẩn kết nối: JIS, DIN, ANSI để đảm bảo lắp đặt đồng bộ.

So sánh van hơi hai chiều với các loại van khác

So với van 3 ngã, van 2 chiều chỉ tập trung vào việc đóng/ngắt hoặc điều tiết dòng hơi trên một đường thẳng, trong khi van 3 ngã chuyên dùng để chia hoặc trộn dòng.

Khi so sánh van bi và van cầu: Van bi đóng mở nhanh nhưng khả năng điều tiết lưu lượng kém. Ngược lại, van cầu được thiết kế chuyên biệt cho việc điều tiết hơi nhờ đĩa van dạng hình côn, giúp kiểm soát lưu lượng mượt mà, hạn chế va đập thủy lực và rò rỉ hơi.

Về bộ điều khiển, van điều khiển khí nén thường phản hồi nhanh và an toàn trong môi trường cháy nổ hơn so với van điều khiển điện, tuy nhiên van điện lại dễ tích hợp vào hệ thống điều khiển PLC hiện đại.

Tại sao cần dùng đúng loại van hơi?

Việc chọn sai loại van hơi hai chiều không chỉ là vấn đề kỹ thuật mà còn là bài toán kinh tế. Nếu van không chịu được áp suất hoặc nhiệt độ, gioăng sẽ bị cháy, dẫn đến rò rỉ hơi liên tục. Điều này gây:

1. Tổn thất nhiệt năng khổng lồ (tiền nhiên liệu tăng).

2. Hiện tượng búa nước gây rung lắc, nứt vỡ đường ống.

3. Giảm tuổi thọ toàn bộ hệ thống do áp suất không ổn định. Sử dụng đúng loại van giúp hệ thống vận hành trơn tru, tiết kiệm chi phí năng lượng và giảm thiểu thời gian dừng máy để bảo trì.

Ứng dụng thực tế

Van hơi 2 chiều có mặt ở hầu hết các ngành công nghiệp hiện đại:

• Nhà máy thực phẩm/bia: Đảm bảo hơi nóng sạch để tiệt trùng.

• Hệ thống HVAC: Kiểm soát hơi cấp cho giàn sưởi.

• Dệt nhuộm & Giặt là: Duy trì áp suất hơi ổn định cho máy nhuộm, máy ủi.

• Dược phẩm & Hóa chất: Yêu cầu van inox chịu ăn mòn cao.

Khi nào nên dùng van hơi hai chiều?

• Khi cần cách ly một bộ phận trong hệ thống để bảo trì.

• Khi cần điều chỉnh chính xác lưu lượng hơi cho các thiết bị trao đổi nhiệt.

• Khi cần tự động hóa quy trình đóng/ngắt hơi thông qua hệ thống điều khiển trung tâm.

Những sai lầm thường gặp khi lựa chọn

• Chọn van nước dùng cho hơi: Đây là lỗi nghiêm trọng nhất. Gioăng van nước không chịu được nhiệt độ hơi, dẫn đến hư hỏng ngay lập tức.

• Bỏ qua áp lực hệ thống: Chọn van có PN thấp hơn áp suất lò hơi.

• Không tính đến tiêu chuẩn mặt bích: Gây khó khăn khi lắp đặt hoặc phải dùng thêm mặt bích chuyển đổi, gây rò rỉ tại các điểm nối.

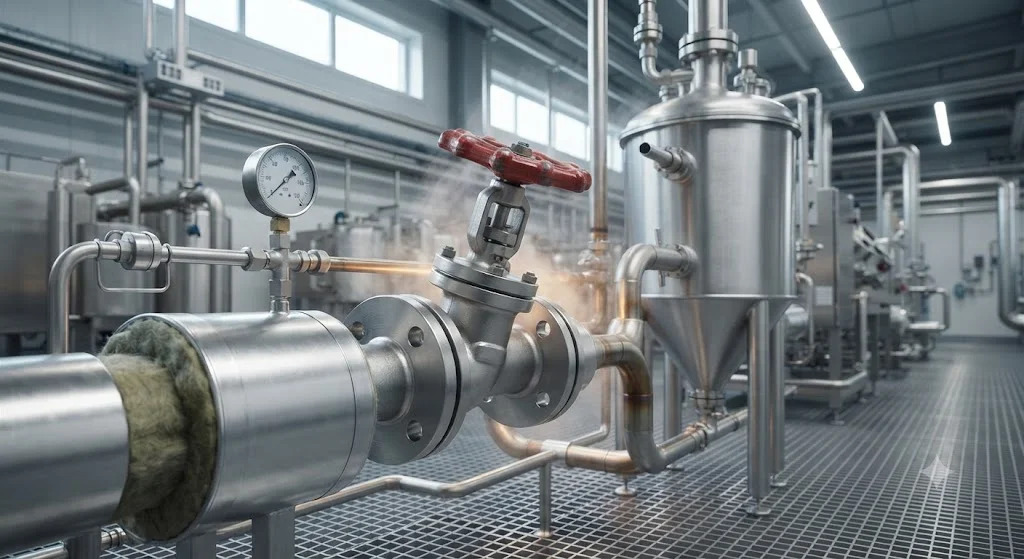

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Checklist khi chọn van:

1. Lưu chất: Nhiệt độ và áp suất hơi thực tế.

2. Kích thước: DN đường ống.

3. Vật liệu: Inox (chống ăn mòn) hoặc Gang/Thép (tiết kiệm).

4. Kiểu điều khiển: Thủ công hay tự động.

5. Tiêu chuẩn: Phù hợp với hệ thống hiện hữu.

Quy trình lắp đặt và bảo trì:

• Lắp đặt: Kiểm tra hướng dòng chảy (thường có mũi tên trên thân van). Làm sạch đường ống trước khi lắp để tránh rác kẹt làm hỏng gioăng.

• Bảo trì: Định kỳ 6–12 tháng kiểm tra độ kín của gioăng và khả năng vận hành của trục van. Tra mỡ bôi trơn và thay thế seal nếu có dấu hiệu lão hóa để duy trì hiệu suất.

Câu hỏi thường gặp (FAQ)

Van hơi 2 chiều có dùng cho nước được không?

 Có, nhưng cần chọn gioăng phù hợp. Tuy nhiên, nên ưu tiên các loại van thiết kế chuyên cho hơi để đảm bảo độ bền.

Van hơi chịu được bao nhiêu độ?

 Thông thường từ 180–220°C. Với các dòng van thép hoặc inox chuyên dụng, ngưỡng này có thể cao hơn rất nhiều.

Nên chọn inox hay gang?

 Inox cho môi trường ăn mòn, thực phẩm, dược phẩm. Gang cho các hệ thống công nghiệp thông thường với chi phí tối ưu.

Van hơi có điều tiết lưu lượng được không?

 Có, van cầu là lựa chọn tốt nhất nếu bạn cần điều chỉnh lưu lượng chính xác.

Bao lâu nên bảo trì van?

 Trung bình 6–12 tháng/lần tùy thuộc vào tần suất và môi trường làm việc của hệ thống hơi.

Kết luận

Van hơi 2 chiều là thành phần thiết yếu giúp duy trì sự an toàn và hiệu quả cho mọi hệ thống lò hơi. Việc đầu tư thời gian để lựa chọn đúng vật liệu, kiểu dáng và thông số kỹ thuật không chỉ giúp bạn giảm thiểu rủi ro vận hành mà còn tối ưu hóa chi phí năng lượng và bảo trì dài hạn.

Việc đầu tư vào các dòng van hơi hai chiều chất lượng, phù hợp với áp suất và nhiệt độ đặc thù của nhà máy không phải là một khoản chi phí, mà là một chiến lược đầu tư thông minh để tối ưu hóa hiệu suất sản xuất và bảo vệ tuổi thọ cho toàn bộ dây chuyền thiết bị. Đừng để một chiếc van kém chất lượng hoặc lựa chọn sai thông số trở thành điểm yếu khiến cả quy trình bị gián đoạn. Hãy luôn ưu tiên sự bền bỉ, tính chính xác và khả năng tương thích cao với môi trường vận hành thực tế.
