Giải mã ký hiệu CF8M 1000WOG trên van công nghiệp: Ý nghĩa và cách chọn lựa

Khi chọn mua các loại van bi inox cho hệ thống đường ống công nghiệp, bạn sẽ thường xuyên bắt gặp dòng chữ CF8M 1000 WOG được đúc nổi bật trên thân van. Không ít người mua hàng, thậm chí là các kỹ thuật viên mới vào nghề, thường nhầm tưởng đây là tên thương hiệu hoặc một mã sản phẩm riêng biệt của nhà sản xuất. Thực tế, đây là những thông số kỹ thuật tiêu chuẩn quy định về vật liệu chế tạo và khả năng chịu áp lực của thiết bị.

Việc hiểu sai hoặc bỏ qua các ký hiệu này có thể dẫn đến hậu quả nghiêm trọng như chọn nhầm vật liệu gây ăn mòn, hoặc lắp đặt van không đủ khả năng chịu áp dẫn đến nguy cơ nổ vỡ đường ống. Trong bài viết này, chúng ta sẽ cùng đi sâu giải mã CF8M 1000 WOG để giúp bạn đưa ra quyết định mua hàng chính xác nhất cho hệ thống của mình.

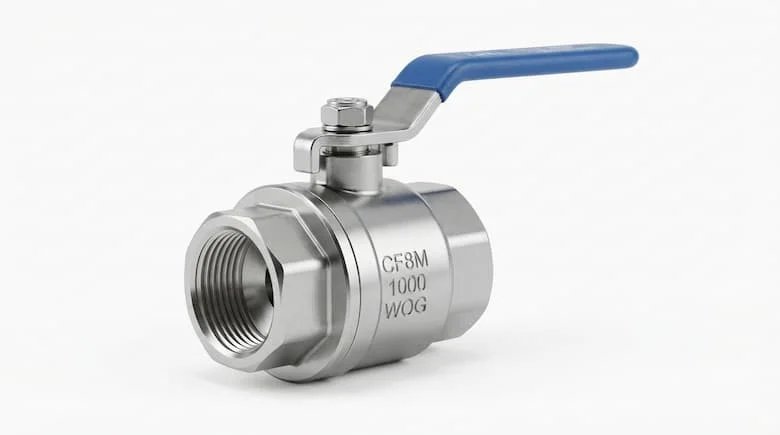

CF8M 1000WOG là gì?

Để hiểu đúng về ký hiệu này, cần tách biệt hai thành phần chính: CF8M và 1000WOG.

• CF8M: Là ký hiệu của mác thép không gỉ (inox) đúc theo tiêu chuẩn ASTM A351, có thành phần hóa học tương đương với thép không gỉ 316. Đây là loại vật liệu có khả năng chống ăn mòn cực tốt.

• 1000WOG: Viết tắt của Water (Nước), Oil (Dầu), Gas (Khí). Con số 1000 thể hiện áp suất làm việc tối đa của van là 1000 PSI (tương đương khoảng 69 bar) trong điều kiện nhiệt độ môi trường tiêu chuẩn.

CF8M 1000WOG là ký hiệu phổ biến trên thân van inox, giúp người vận hành nhận biết nhanh vật liệu cấu tạo và giới hạn chịu áp suất. Ký hiệu này không chỉ là một dòng chữ, mà là lời khẳng định về độ bền và khả năng làm việc ổn định trong các môi trường khắc nghiệt như hóa chất hay hệ thống khí nén áp lực cao.

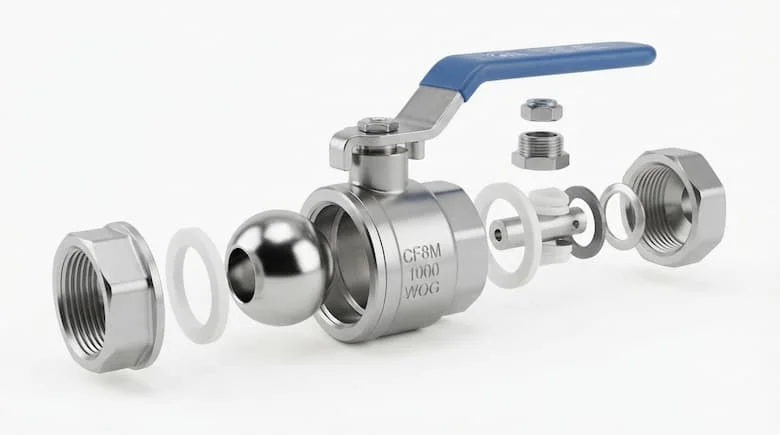

Cấu tạo và nguyên lý hoạt động của van CF8M 1000WOG

Van CF8M 1000 WOG thường là dòng van bi ren cơ bản, có cấu tạo tối ưu để vận hành dưới áp lực cao:

• Thân van CF8M: Đúc nguyên khối từ inox 316, giúp chịu được các tác nhân gây oxy hóa mạnh.

• Bi van và trục van: Cũng được làm từ inox 316, đảm bảo độ cứng và khả năng chống mài mòn.

• Gioăng làm kín (PTFE): Giúp van đạt độ kín khít tuyệt đối, chống rò rỉ lưu chất.

• Tay gạt: Thường bọc nhựa hoặc đúc inox, thiết kế giúp vận hành nhẹ nhàng.

Nguyên lý hoạt động của loại van này vô cùng đơn giản nhưng hiệu quả. Khi tay gạt xoay một góc 90°, viên bi rỗng bên trong sẽ chuyển từ trạng thái chắn ngang dòng chảy sang mở thông suốt. Với thiết kế thân đúc từ CF8M và độ kín của gioăng PTFE, van giảm thiểu tối đa tổn thất áp suất và đảm bảo an toàn cho hệ thống ngay cả khi chịu áp lực lên tới 1000 PSI.

Phân tích chuyên sâu: Vật liệu và thông số kỹ thuật

Các loại van sử dụng vật liệu CF8M 1000 WOG

Không chỉ dừng lại ở van bi, vật liệu CF8M 1000 WOG còn được ứng dụng rộng rãi trong các thiết bị:

• Van cổng inox: Sử dụng cho các hệ thống đường ống dẫn lưu chất lớn.

• Van cầu inox: Dùng để điều tiết lưu lượng dòng chảy chính xác.

• Van một chiều inox: Ngăn chặn hiện tượng chảy ngược.

• Van điều khiển điện/khí nén: Tự động hóa quá trình vận hành trong nhà máy.

Bảng thông số kỹ thuật tiêu chuẩn

CF8M khác gì CF8 và Inox 304?

Nhiều người thường nhầm lẫn giữa CF8M và CF8 (Inox 304). Sự khác biệt nằm ở thành phần Molypden (Mo). Trong CF8M, Molypden chiếm từ 2-3%, giúp tạo lớp màng thụ động bền vững hơn, ngăn chặn sự ăn mòn của ion clorua. Do đó, CF8M vượt trội hơn hẳn CF8 trong môi trường hóa chất, thực phẩm mặn hoặc môi trường biển.

Vì sao van CF8M 1000 WOG được sử dụng rộng rãi?

Độ phổ biến của các dòng van có ký hiệu CF8M 1000 WOG đến từ sự kết hợp hoàn hảo giữa độ bền cơ học và khả năng chống ăn mòn. Chúng ít cần bảo trì, khả năng làm kín cao và đặc biệt an toàn cho các quy trình yêu cầu độ sạch như thực phẩm hoặc dược phẩm.

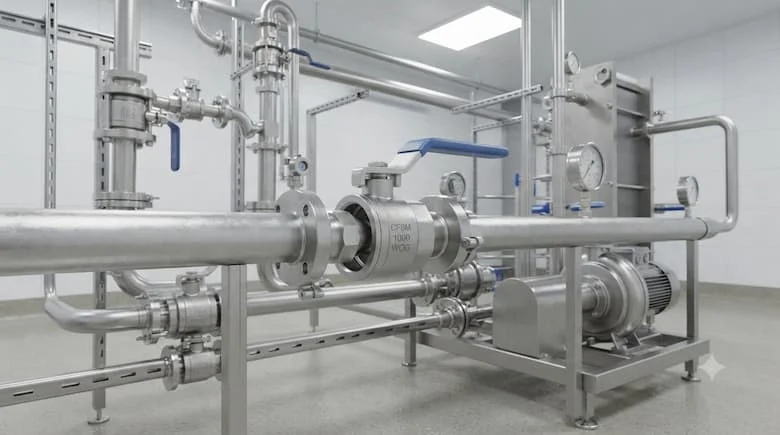

Ứng dụng thực tế

Với những đặc tính ưu việt, thiết bị mang ký hiệu CF8M 1000  WOG là sự lựa chọn hàng đầu cho:

• Nhà máy thực phẩm, dược phẩm: Đáp ứng các tiêu chuẩn vệ sinh khắt khe.

• Ngành hóa chất: Chịu được các loại dung môi, axit loãng.

• Hệ thống xử lý nước RO: Chống lại sự ăn mòn của các thành phần trong nước.

• Công nghiệp đóng tàu, dầu khí: Hoạt động ổn định trong môi trường mặn và áp suất cao.

Tuy nhiên, người dùng cần tránh sai lầm khi nghĩ rằng 1000WOG có thể chịu được áp suất đó ở mọi nhiệt độ. Áp suất định mức sẽ giảm dần khi nhiệt độ làm việc tăng cao. Việc không kiểm tra biểu đồ áp suất-nhiệt độ (P-T Rating) của hãng sản xuất là nguyên nhân khiến nhiều van bị hỏng sớm hoặc mất an toàn.

Hướng dẫn lựa chọn, lắp đặt và bảo trì

Checklist chọn mua van CF8M 1000 WOG

Để chọn được sản phẩm phù hợp, hãy đảm bảo bạn đã:

1. Xác định chính xác lưu chất: Kiểm tra độ ăn mòn để chắc chắn CF8M là phù hợp.

2. Kiểm tra áp suất thực tế: Đảm bảo áp làm việc của hệ thống thấp hơn 1000 PSI.

3. Tiêu chuẩn ren: Phân biệt rõ ren BSP và NPT để tránh tình trạng không khớp ren.

4. Chứng chỉ CO/CQ: Yêu cầu nhà cung cấp cung cấp đầy đủ giấy tờ chứng minh nguồn gốc và chất lượng vật liệu.

Hướng dẫn lắp đặt

Quá trình lắp đặt cần chú ý làm sạch đường ống để tránh mạt sắt hay cặn bẩn làm trầy xước bề mặt bi. Sử dụng băng tan quấn vừa đủ, vặn chặt bằng mỏ lết chuyên dụng, không dùng lực quá mạnh làm nứt thân van. Định kỳ hàng năm, hãy vận hành đóng/mở van vài lần để đảm bảo bi van không bị kẹt do cặn bẩn.

FAQ - Những câu hỏi thường gặp

1.CF8M có phải inox 316 không?

Có, CF8M là ký hiệu vật liệu đúc tương đương với mác thép không gỉ 316 trong dạng thép tấm/thanh.

2.1000WOG nghĩa là gì?

Là khả năng chịu áp tối đa 1000 PSI (khoảng 69 bar) với nước, dầu, khí ở nhiệt độ tiêu chuẩn.

3.CF8M có dùng cho hóa chất được không?

Có, nhờ chứa Molypden, CF8M có khả năng kháng ăn mòn hóa học rất tốt.

4.Van CF8M 1000WOG giá bao nhiêu?

Giá phụ thuộc vào kích thước, tiêu chuẩn ren và thương hiệu, hãy liên hệ trực tiếp để có báo giá tốt nhất.

Kết luận

Hiểu đúng ý nghĩa của CF8M 1000WOG là chìa khóa để bạn lựa chọn đúng thiết bị, bảo vệ hệ thống đường ống và tối ưu chi phí vận hành lâu dài. Đừng để những ký hiệu kỹ thuật làm bạn bối rối, hãy trang bị kiến thức để trở thành người tiêu dùng thông thái.
