Industrial Valve – Giải pháp kiểm soát dòng chảy trong hệ thống công nghiệp

Trong các hệ thống công nghiệp hiện đại như nhà máy hóa chất, dầu khí, xử lý nước, năng lượng, sản xuất thực phẩm hay HVAC công nghiệp, việc kiểm soát dòng chảy đóng vai trò quyết định. Một hệ thống vận hành trơn tru đòi hỏi sự hiện diện của industrial valve để đảm bảo an toàn vận hành, nâng cao hiệu suất sản xuất, giảm thất thoát lưu chất và bảo vệ tối đa các thiết bị đắt tiền bên trong dây chuyền.

Tuy nhiên, việc lựa chọn sai thiết bị hoặc chủng loại van thường dẫn đến những hậu quả nghiêm trọng:

• Rò rỉ lưu chất: Gây thất thoát nguyên liệu, ô nhiễm môi trường và phát sinh nguy cơ cháy nổ nguy hiểm.

• Giảm áp suất: Làm sụt giảm hiệu năng truyền dẫn của toàn bộ mạng lưới đường ống.

• Hư hỏng đường ống: Gây ra các hiện tượng rung chấn, búa nước làm nứt vỡ kết cấu cơ khí.

• Dừng hoạt động sản xuất: Đình trệ toàn bộ dây chuyền nhà máy, gây tổn thất kinh tế khổng lồ.

• Tăng chi phí bảo trì: Buộc doanh nghiệp phải liên tục sửa chữa, thay thế linh kiện định kỳ.

Chính vì vậy, để vận hành một hệ thống kỹ thuật hiệu quả, van công nghiệp chính là nhóm thiết bị cốt lõi được thiết kế chuyên biệt nhằm kiểm soát, điều tiết và bảo vệ toàn diện hệ thống đường ống trong môi trường công nghiệp khắc nghiệt.

Kiến thức nền về industrial valve

Industrial Valve là gì?

Industrial valve (hay van công nghiệp) là thiết bị cơ khí chuyên dụng được sử dụng để đóng, mở, điều chỉnh hoặc kiểm soát lưu lượng của chất lỏng, khí hoặc hơi trong hệ thống đường ống. Các loại van này được thiết kế đặc biệt với khả năng chịu áp suất cao, nhiệt độ lớn và đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt của ngành cơ điện công nghiệp.

Về khả năng tương thích, van công nghiệp có thể vận hành ổn định trong nhiều môi trường lưu chất khác nhau như nước, dầu, khí nén, hơi nóng, hóa chất ăn mòn và các dạng chất lỏng công nghiệp đặc thù. Vai trò chủ chốt của chúng bao gồm kiểm soát lưu lượng dòng chảy, cô lập thiết bị khi bảo trì, bảo vệ hệ thống trước các biến động áp suất và tối ưu hóa hiệu suất vận hành tổng thể.

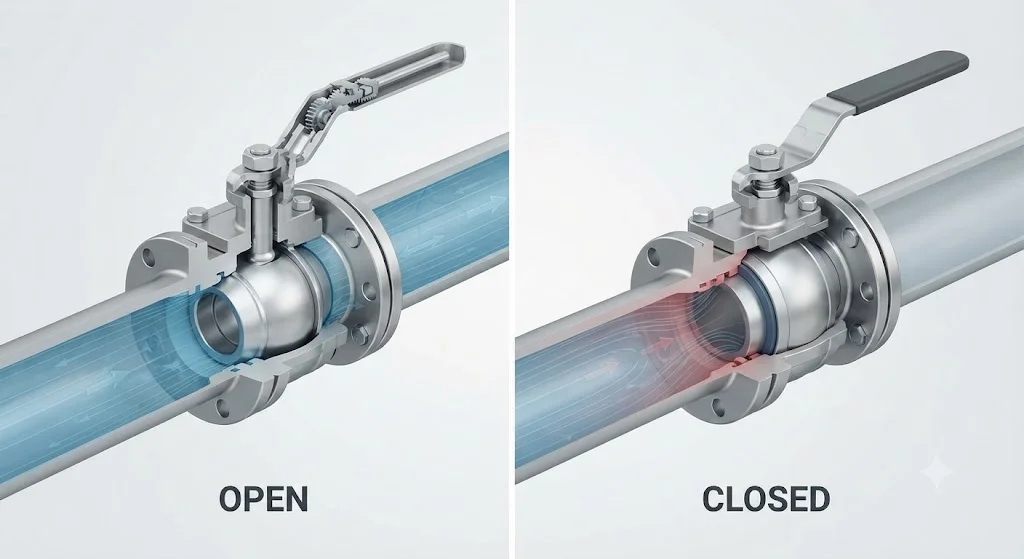

Nguyên lý hoạt động của van công nghiệp

Hầu hết các dòng van công nghiệp trên thị trường đều hoạt động dựa trên cơ chế thay đổi tiết diện lưu thông của dòng chảy bên trong thân van.

Chu trình vận hành diễn ra theo thứ tự đồng bộ: bộ điều khiển tác động lực rightarrow trục van truyền lực chuyển động rightarrow bộ phận đóng mở (đĩa van, bi van, cánh van) thay đổi vị trí rightarrow điều tiết chính xác lưu lượng lưu chất đi qua. Các phương thức vận hành phổ biến hiện nay bao gồm tay quay cơ học, tay gạt nhanh, bộ truyền động điện tự động, bộ truyền động khí nén và hệ thống điều khiển thủy lực áp lực cao.

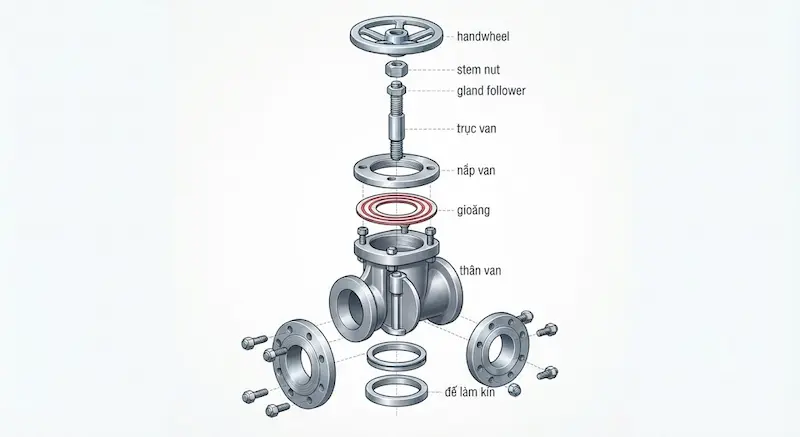

Cấu tạo cơ bản của van công nghiệp

Một thiết bị van công nghiệp tiêu chuẩn được cấu thành từ các bộ phận chính sau:

1. Valve Body (Thân van): Đảm nhận chức năng bao bọc toàn bộ các chi tiết bên trong và chịu đựng trực tiếp áp lực lớn từ dòng chảy lưu chất. Thường được đúc từ gang, thép carbon, inox hoặc các hợp kim đặc biệt.

2. Valve Disc/Gate/Ball (Bộ phận đóng mở): Bao gồm đĩa van, cánh van hoặc bi van, đóng vai trò trực tiếp ngăn chặn hoặc cho phép dòng chảy đi qua.

3. Stem (Trục van): Thanh kim loại có nhiệm vụ truyền chuyển động từ bộ phận điều khiển bên ngoài xuống bộ phận đóng mở bên trong van.

4. Seat & Seal (Bộ phận làm kín): Gioăng làm kín giúp ngăn chặn tuyệt đối tình trạng rò rỉ lưu chất ra môi trường bên ngoài và kéo dài tuổi thọ cho van.

Phân tích chuyên sâu

Các loại Industrial Valve phổ biến hiện nay

Gate Valve (Van cổng)

Đặc trưng lớn nhất của dòng van này là dùng chủ yếu để đóng hoặc mở hoàn toàn dòng chảy với mức tổn thất áp suất cực kỳ thấp. Chúng xuất hiện phổ biến trong các hệ thống đường ống nước quy mô lớn, nhà máy điện và ngành công nghiệp dầu khí.

Ball Valve (Van bi)

Sở hữu thiết kế viên bi khoét lỗ bên trong, van công nghiệp dạng van bi nổi bật với khả năng đóng mở cực kỳ nhanh chóng và độ kín khít cao. Thiết bị này là lựa chọn tiêu chuẩn cho các hệ thống dẫn khí, dầu mỏ và hóa chất tinh khiết.

Butterfly Valve (Van bướm)

Ưu điểm vượt trội của van bướm là thiết kế gọn nhẹ, trọng lượng nhỏ và giá thành vô cùng hợp lý so với các dòng van khác cùng kích thước. Chúng được ứng dụng rộng rãi trong các hệ thống điều hòa không khí HVAC, hệ thống cấp nước sạch và trạm xử lý nước thải.

Globe Valve (Van cầu)

Được thiết kế với đĩa van di chuyển vuông góc với đế van, van cầu sở hữu khả năng điều tiết tuyệt vời và kiểm soát lưu lượng dòng chảy vô cùng chính xác. Do đó, chúng thường được ứng dụng trong hệ thống hơi nóng, dầu truyền nhiệt và các mạch điều khiển phức tạp.

Check Valve (Van một chiều)

Chức năng cốt lõi của thiết bị này là tự động cho phép dòng chảy đi theo một hướng duy nhất và ngăn chặn hoàn toàn dòng chảy ngược, từ đó bảo vệ máy bơm và toàn bộ đường ống khỏi hư hại.

Pressure Control Valve (Van điều khiển áp suất)

Bao gồm các dòng van giảm áp, van an toàn và van điều áp, giúp duy trì sự ổn định cho áp lực nội bộ của toàn bộ hệ thống công nghiệp.

Thông số kỹ thuật quan trọng của van công nghiệp

Khi lựa chọn van công nghiệp, kỹ sư dự án cần nắm vững các thông số tiêu chuẩn sau:

So sánh các loại Industrial Valve

• Gate Valve: Ít tổn thất áp suất rightarrow Chuyên dùng để đóng/mở đường ống chính.

• Ball Valve: Kín tuyệt đối, đóng mở nhanh rightarrow Thích hợp cho khí, dầu, hóa chất.

• Butterfly Valve: Nhẹ, tiết kiệm không gian rightarrow Phù hợp cho cấp nước và hệ thống HVAC.

• Globe Valve: Khả năng điều tiết cực tốt rightarrow Dùng cho hệ thống hơi nóng và dầu.

• Check Valve: Chống chảy ngược hiệu quả rightarrow Bảo vệ máy bơm và hệ thống đường ống.

Vì sao cần lựa chọn đúng van công nghiệp?

Việc đầu tư lựa chọn đúng chủng loại van công nghiệp mang lại giá trị thiết thực: giúp gia tăng tuổi thọ toàn bộ hệ thống, giảm thiểu nguy cơ rò rỉ độc hại, tiết kiệm năng lượng vận hành, hạn chế tối đa thời gian dừng máy đột ngột và đảm bảo an toàn tuyệt đối cho người lao động. Quá trình lựa chọn phải chịu chi phối trực tiếp bởi các yếu tố như áp suất, nhiệt độ, đặc tính hóa học của lưu chất, tần suất đóng mở và môi trường làm việc thực tế.

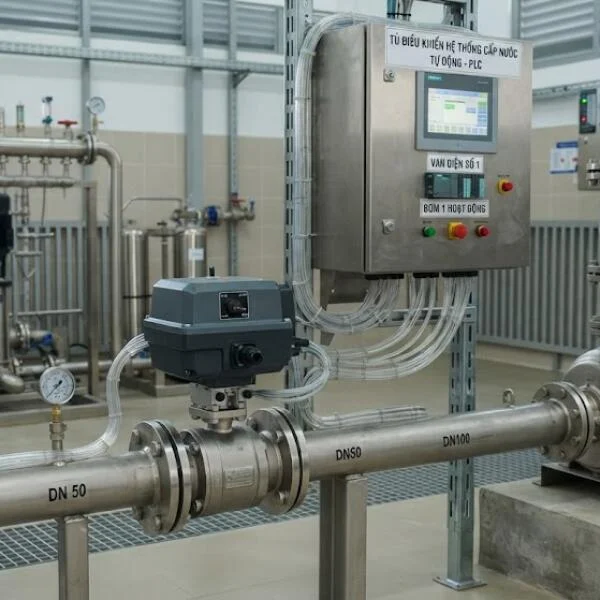

Ứng dụng thực tế

Industrial Valve được sử dụng ở đâu?

• Ngành dầu khí: Ứng dụng khắt khe trong các tuyến đường ống dẫn dầu thô, khí gas áp lực cao và các nhà máy lọc dầu phức tạp.

• Nhà máy hóa chất: Đòi hỏi các dòng van công nghiệp có khả năng chống ăn mòn tuyệt đối, chịu nhiệt độ cao và độ kín khít hoàn hảo để ngăn ngừa rò rỉ độc hại.

• Hệ thống xử lý nước: Sử dụng phổ biến van bướm, van cổng và van một chiều để điều tiết nguồn nước sạch và nước thải công nghiệp.

• Nhà máy năng lượng: Kiểm soát dòng chảy trong hệ thống hơi nước áp lực cao, hệ thống làm mát tua-bin và các dòng nhiên liệu vận hành.

Khi nào cần sử dụng van công nghiệp?

Doanh nghiệp nên đầu tư các dòng van công nghiệp chất lượng cao khi hệ thống yêu cầu độ tin cậy tuyệt đối, vận hành dưới mức áp suất lớn, cần kiểm soát dòng lưu chất với độ chính xác cao hoặc đặt trong môi trường làm việc có tính ăn mòn khắc nghiệt.

Sai lầm thường gặp khi chọn van công nghiệp

1. Chọn sai vật liệu: Ví dụ sử dụng van làm bằng thép carbon thông thường cho môi trường hóa chất axit có tính ăn mòn mạnh.

2. Không kiểm tra thông số áp suất: Dẫn đến tình trạng biến dạng thân van, rò rỉ lưu chất và mất an toàn lao động nghiêm trọng.

3. Chọn sai kiểu van: Sử dụng gate valve để điều tiết lưu lượng liên tục thay vì dùng globe valve, gây mòn đĩa van nhanh chóng.

4. Bỏ qua tiêu chuẩn kỹ thuật: Không đối chiếu các tiêu chuẩn quốc tế uy tín như API, ASME, ANSI hoặc ISO trong quá trình mua sắm.

Hướng dẫn / Checklist

Checklist lựa chọn van công nghiệp phù hợp

Trước khi quyết định mua sắm thiết bị, kỹ sư cần xác định rõ các yếu tố sau:

• Loại lưu chất cần kiểm soát

• Áp suất làm việc tối đa của hệ thống

• Nhiệt độ vận hành thực tế

• Kích thước danh nghĩa của đường ống

• Vật liệu chế tạo van tương thích

• Kiểu kết nối đường ống phù hợp

• Tần suất đóng mở trong ngày

• Phương thức điều khiển (cơ hay tự động)

• Các tiêu chuẩn kỹ thuật quốc tế yêu cầu

Hướng dẫn sử dụng van công nghiệp đúng cách

• Tiến hành kiểm tra toàn diện hệ thống trước khi đưa vào vận hành chính thức.

• Đảm bảo lắp đặt van đúng chiều mũi tên chỉ dẫn dòng chảy của nhà sản xuất.

• Tuyệt đối không dùng đòn bẩy ép van vượt quá giới hạn thiết kế cho phép.

• Thực hiện thao tác đóng mở van theo đúng quy trình kỹ thuật hướng dẫn.

• Tiến hành kiểm tra tình trạng rò rỉ định kỳ hàng tháng.

Lưu ý bảo trì Industrial Valve

Công tác bảo trì cần thực hiện thường xuyên bao gồm: kiểm tra độ mòn của gioăng làm kín, kiểm tra độ rơ của trục van, vệ sinh sạch sẽ các bộ phận chuyển động cơ khí, kiểm tra bộ truyền động điện/khí nén và tiến hành thay thế ngay các linh kiện đã bị mài mòn theo thời gian.

FAQ

Industrial valve là gì?

Van công nghiệp là thiết bị cơ khí chuyên dụng dùng để kiểm soát, điều tiết dòng chảy của chất lỏng, khí hoặc hơi trong các hệ thống đường ống công nghiệp.

Có những loại van công nghiệp nào phổ biến?

Các dòng van công nghiệp phổ biến gồm gate valve (van cổng), ball valve (van bi ), butterfly valve (van bướm), globe valve (van cầu), check valve (van một chiều) và pressure control valve (van điều áp).

Làm sao chọn van công nghiệp phù hợp?

Cần dựa vào kích thước danh nghĩa đường ống, thông số áp suất, nhiệt độ, tính chất hóa học của lưu chất và yêu cầu vận hành thực tế của nhà máy.

Van công nghiệp dùng trong ngành nào?

Thiết bị được ứng dụng rộng rãi trong các ngành công nghiệp trọng điểm như dầu khí, nhà máy hóa chất, hệ thống xử lý nước, năng lượng và sản xuất công nghiệp nặng.

Vì sao cần bảo trì van công nghiệp?

Công tác bảo trì định kỳ giúp phát hiện sớm các sự cố rò rỉ, kéo dài tuổi thọ thiết bị và đảm bảo toàn bộ dây chuyền sản xuất vận hành an toàn, liên tục.

Kết luận

Industrial valve là thành phần cốt lõi không thể thiếu trong mọi hệ thống đường ống công nghiệp, đảm nhận sứ mệnh kiểm soát dòng chảy, bảo vệ thiết bị và duy trì hiệu suất vận hành ổn định cho toàn bộ nhà máy. Việc lựa chọn đúng loại van công nghiệp dựa trên môi trường sử dụng, áp suất, nhiệt độ và các tiêu chuẩn kỹ thuật nghiêm ngặt sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành và nâng cao độ tin cậy của hệ thống trong dài hạn.
