Cẩm Nang Toàn Diện Về Van Bướm DN200: Giải Pháp Kiểm Soát Dòng Chảy Đỉnh Cao Cho Đường Ống Lớn

Trong các hệ thống cấp nước quy mô lớn, mạng lưới xử lý nước thải đô thị, hệ thống PCCC cao tầng hay các nhà máy công nghiệp nặng, đường ống dẫn lưu chất luôn đòi hỏi những thiết bị điều tiết và đóng mở dòng chảy có hiệu suất cao, tốc độ phản hồi nhanh và tối ưu hóa không gian lắp đặt. Việc lựa chọn sai lầm chủng loại van có thể dẫn đến hậu quả nghiêm trọng: rò rỉ áp suất, tổn thất năng lượng bơm, giảm hiệu suất tổng thể và làm gia tăng chi phí bảo trì định kỳ.

MỞ BÀI

Trong các hệ thống cấp nước, xử lý nước hoặc nhà máy công nghiệp, đường ống lớn thường yêu cầu thiết bị đóng mở nhanh. Nếu lựa chọn sai loại van có thể gây rò rỉ, giảm hiệu suất dòng chảy, tăng chi phí bảo trì và ảnh hưởng toàn bộ hệ thống.

Chính vì vậy, van bướm dn200 là một trong những lựa chọn phổ biến cho đường ống kích thước lớn nhờ thiết kế nhỏ gọn, khả năng vận hành nhanh, chi phí hợp lý và dễ lắp đặt. Thiết bị này giúp tối ưu hóa không gian và đảm bảo an toàn tuyệt đối cho công trình của bạn.

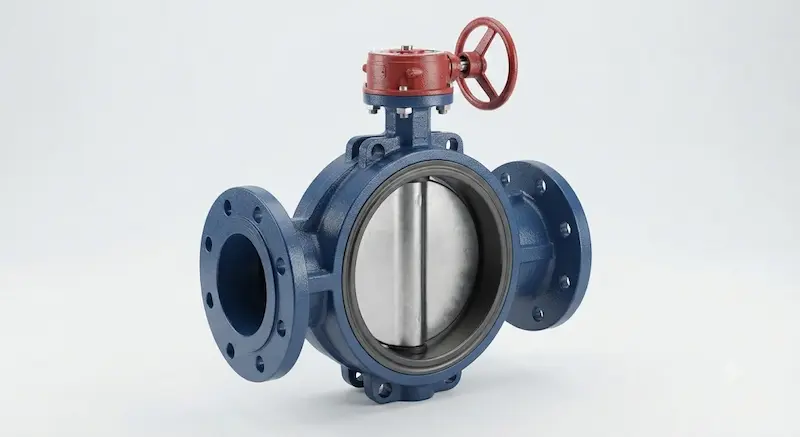

Kiến thức nền về van bướm dn200

Van bướm là gì?

Van bướm là loại van công nghiệp có đường kính danh nghĩa DN200 (tương đương khoảng 200mm), sử dụng đĩa van dạng hình tròn xoay quanh trục để điều tiết hoặc đóng mở dòng chảy trong đường ống.

• DN200 không phải đường kính ngoài chính xác 200mm mà là kích thước tiêu chuẩn danh nghĩa của đường ống theo hệ mét quốc tế.

• Thiết bị này thường sử dụng cho hệ thống có lưu lượng lớn trong các môi trường như nước sạch, nước thải, hệ thống phòng cháy chữa cháy (PCCC), HVAC và các dây chuyền công nghiệp nặng.

Nguyên lý hoạt động của van bướm

Cơ chế vận hành của thiết bị bắt đầu khi tay quay hoặc bộ điều khiển tạo lực xoay, truyền chuyển động qua trục đến đĩa van. Đĩa sẽ xoay một góc từ 0 đến 90 độ để điều chỉnh lượng lưu chất đi qua.

• Khi mở hoàn toàn, đĩa nằm song song với dòng chảy, giúp tổn thất áp suất ở mức thấp nhất.

• Khi đóng, đĩa xoay vuông góc với dòng chảy, chặn hoàn toàn dòng lưu chất qua ống.

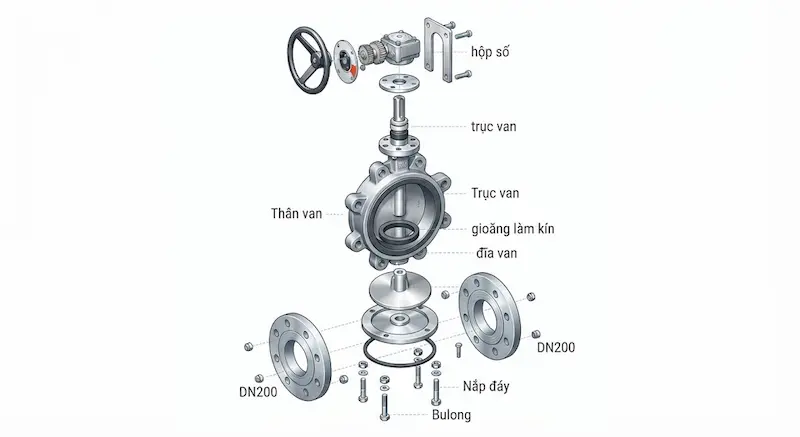

Cấu tạo của van bướm

Sản phẩm được cấu thành từ các bộ phận chính với chất liệu chuyên dụng:

1. Thân van: Có chức năng bảo vệ các bộ phận bên trong và kết nối chắc chắn với đường ống. Thường làm từ gang, gang cầu hoặc inox.

2. Đĩa van: Chịu trách nhiệm điều tiết dòng chảy và chịu áp lực trực tiếp từ lưu chất. Làm từ gang hoặc inox, thép không gỉ.

3. Gioăng làm kín: Nhiệm vụ ngăn rò rỉ và tăng độ kín khít. Vật liệu phổ biến gồm EPDM, PTFE hoặc NBR.

4. Trục van: Chức năng truyền chuyển động từ bộ điều khiển đến đĩa van một cách mượt mà.

Phân tích chuyên sâu

Các loại van bướm phổ biến hiện nay

Van bướm tay quay

• Đặc điểm: Điều khiển bằng vô lăng hộp số, giúp trợ lực để vận hành nhẹ nhàng, phù hợp đường ống lớn.

• Ứng dụng: Nhà máy nước, hệ thống PCCC, các trạm bơm công nghiệp.

Van bướm tay gạt

• Đặc điểm: Đóng mở cực kỳ nhanh chóng với kết cấu đơn giản, giá thành rẻ.

• Hạn chế: Không phù hợp để điều tiết chính xác ở kích thước đường ống lớn như DN200 do lực cản dòng chảy mạnh.

Van bướm điều khiển điện

• Ưu điểm: Mang lại khả năng tự động hóa cao, điều khiển từ xa thông minh, rất phù hợp cho các nhà máy hiện đại, tự động hóa toàn phần.

Van bướm điều khiển khí nén

• Ưu điểm: Tốc độ đóng mở cực nhanh chỉ trong vài giây, làm việc vô cùng ổn định và an toàn trong môi trường công nghiệp nặng.

Thông số kỹ thuật cần quan tâm khi chọn van bướm

So sánh các loại van bướm DN200

Vì sao van bướm được sử dụng phổ biến?

Thiết bị này chiếm trọn lòng tin của kỹ sư nhờ sở hữu những ưu thế vượt trội: trọng lượng nhẹ hơn rất nhiều so với van cổng cùng kích thước, chi phí đầu tư ban đầu thấp, dễ dàng bảo trì và thay thế linh kiện. Ngoài ra, thiết kế mỏng giúp tiết kiệm không gian lắp đặt, khả năng đóng mở nhanh và cực kỳ phù hợp cho các hệ thống đường ống cỡ lớn.

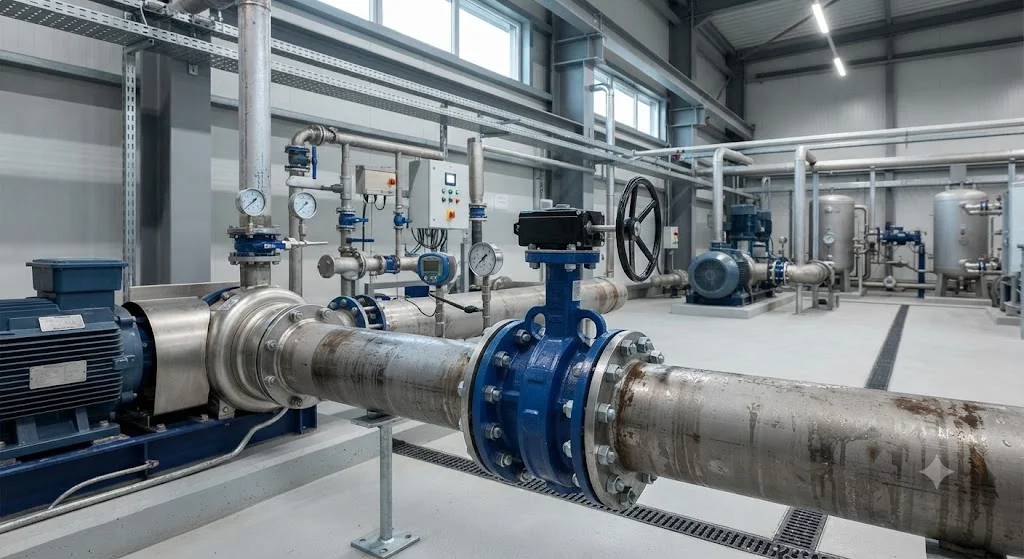

Ứng dụng thực tế

Van bướm được sử dụng ở đâu?

• Hệ thống cấp nước: Lắp đặt tại các trạm bơm, nhà máy xử lý nước sạch và phân phối nước đô thị.

• Hệ thống PCCC: Kiểm soát dòng nước chữa cháy chính cho các tòa nhà cao tầng và khu công nghiệp.

• Hệ thống HVAC: Điều tiết đường nước lạnh, nước ngưng trong các cụm máy làm lạnh Chiller.

• Ngành công nghiệp: Ứng dụng trong nhà máy sản xuất giấy, dệt nhuộm và các hệ thống xử lý nước thải.

Khi nào nên sử dụng van bướm?

Bạn nên ưu tiên sử dụng thiết bị này khi hệ thống đường ống đạt kích thước chuẩn DN200, yêu cầu đóng mở thường xuyên, không gian lắp đặt hạn chế không cho phép dùng van cổng cồng kềnh, hoặc khi cần tối ưu hóa và giảm thiểu chi phí đầu tư hạ tầng.

Sai lầm thường gặp khi chọn van bướm

• Chọn sai cấp áp suất PN khiến van bị biến dạng hoặc rò rỉ khi vận hành áp cao.

• Không kiểm tra kỹ môi trường lưu chất dẫn đến chọn sai vật liệu gioăng làm kín.

• Lắp đặt sai chiều dòng chảy làm giảm tuổi thọ của đĩa và trục van.

• Sử dụng van tay gạt cho các vị trí cần điều tiết lưu lượng chính xác trên đường ống lớn.

Hướng dẫn/ checklist

Checklist lựa chọn van bướm phù hợp

Trước khi quyết định mua sắm, kỹ thuật viên cần kiểm tra kỹ lưỡng các yếu tố sau:

Kích thước đường ống: Chuẩn DN200

Áp suất làm việc tối đa của hệ thống

Giới hạn nhiệt độ vận hành thực tế

Loại lưu chất (nước sạch, nước thải, hóa chất nhẹ)

Vật liệu thân van tương thích

Vật liệu gioăng làm kín phù hợp

Kiểu kết nối đường ống (Wafer hoặc mặt bích)

Phương thức điều khiển (Cơ hay tự động)

Hướng dẫn lắp đặt van bướm đúng kỹ thuật

• Kiểm tra tình trạng đường ống và làm sạch hoàn toàn bề mặt bích trước khi thi công.

• Đặt van vào chính giữa khoảng cách hai mặt bích, giữ đĩa van ở góc mở nhẹ để tránh cọ xát.

• Tiến hành siết bulong đều tay theo hình chữ X để lực phân bổ đồng đều.

• Kiểm tra độ kín khít của toàn bộ mối nối và thực hiện vận hành thử nhiều lần trước khi đưa vào khai thác chính thức.

Lưu ý khi sử dụng và bảo trì

Không nên dùng lực quá mạnh khi đóng mở để tránh làm hỏng hộp số hoặc trục van. Thường xuyên kiểm tra rò rỉ định kỳ, bôi trơn các bộ phận truyền động cơ học, kiểm tra tình trạng gioăng làm kín và thay thế ngay linh kiện khi phát hiện dấu hiệu xuống cấp.

FAQ

1. Van bướm DN200 là bao nhiêu inch?

Van bướm tương đương khoảng 8 inch theo tiêu chuẩn đường ống quốc tế.

2. Van bướm chịu áp lực bao nhiêu?

Tùy thuộc vào từng model sản xuất, mức áp suất phổ biến thường gặp là PN10, PN16 hoặc cao hơn theo yêu cầu đặc biệt.

3. Van bướm nên dùng tay quay hay điều khiển điện?

Nếu vận hành thủ công ít lần và cần tiết kiệm chi phí, bạn nên dùng tay quay. Nếu hệ thống yêu cầu tự động hóa và điều khiển từ xa, hãy chọn bộ điều khiển điện.

4. Van bướm dùng cho nước nóng được không?

Có thể sử dụng bình thường nếu lựa chọn đúng vật liệu gioăng chịu nhiệt cao như PTFE và giới hạn nhiệt độ phù hợp với thông số nhà sản xuất.

5. Van bướm có thay thế được van cổng không?

Có thể thay thế trong rất nhiều hệ thống nước nhờ ưu điểm gọn nhẹ và giá rẻ, tuy nhiên cần xem xét kỹ yêu cầu về điều tiết lưu lượng và áp suất làm việc thực tế.

Kết luận +CTA

Kết luận

Van bướm dn200 là giải pháp hiệu quả cho các hệ thống đường ống lớn nhờ thiết kế gọn nhẹ, vận hành linh hoạt và chi phí tối ưu. Việc lựa chọn đúng loại van, đúng vật liệu và phương thức điều khiển giúp hệ thống hoạt động ổn định, giảm thiểu sự cố và kéo dài tuổi thọ thiết bị.
