Hướng Dẫn Toàn Diện Về Stopcock: Cấu Tạo, Nguyên Lý, Tiêu Chí Lựa Chọn Và Ứng Dụng Thực Tế Trong Công Nghiệp

Stopcock Có Vai Trò Gì Trong Hệ Thống Đường Ống?

Trong các hệ thống cơ điện lạnh (MEP), nhà máy xử lý nước, hệ thống cấp thoát nước tòa nhà hay dây chuyền sản xuất công nghiệp, mạng lưới đường ống luôn được ví như hệ tuần hoàn máu của toàn bộ dự án. Chỉ cần xảy ra một sự cố nhỏ như rò rỉ tại một mối nối hay một điểm nhánh, toàn bộ quá trình vận hành có thể phải tạm dừng, gây thất thoát tài nguyên nghiêm trọng, gián đoạn tiến độ sản xuất và phát sinh chi phí sửa chữa khổng lồ.

Chính vì lý do đó, việc trang bị những thiết bị kiểm soát dòng chảy nhỏ gọn nhưng linh hoạt là điều kiện bắt buộc. Một chiếc stopcock được lựa chọn chính xác sẽ giúp kỹ thuật viên đóng ngắt dòng lưu chất ngay tại chỗ một cách nhanh chóng, đảm bảo an toàn tuyệt đối cho các khu vực lân cận và hạn chế tối đa tổn thất khi xảy ra sự cố khẩn cấp. Hiểu rõ về cấu tạo, nguyên lý vận hành cũng như các tiêu chí lựa chọn kỹ thuật sẽ giúp gia tăng tuổi thọ cho toàn bộ hệ thống đường ống và tối ưu hóa chi phí bảo trì dài hạn cho doanh nghiệp.

Stopcock Là Gì?

Stopcock là một dạng van khóa chuyên dụng có chức năng đóng, mở hoặc ngắt hoàn toàn dòng chảy của các loại lưu chất như nước, khí nén, dầu hoặc hóa chất di chuyển bên trong hệ thống đường ống. Khác với các dòng van điều tiết phức tạp, thiết bị này được thiết kế tối ưu cho các thao tác đóng ngắt nhanh. Van hoạt động thông qua cơ chế xoay tay vặn hoặc tay gạt để dịch chuyển bộ phận chặn dòng, từ đó cho phép hoặc ngăn chặn dòng chảy đi qua một cách linh hoạt nhất.

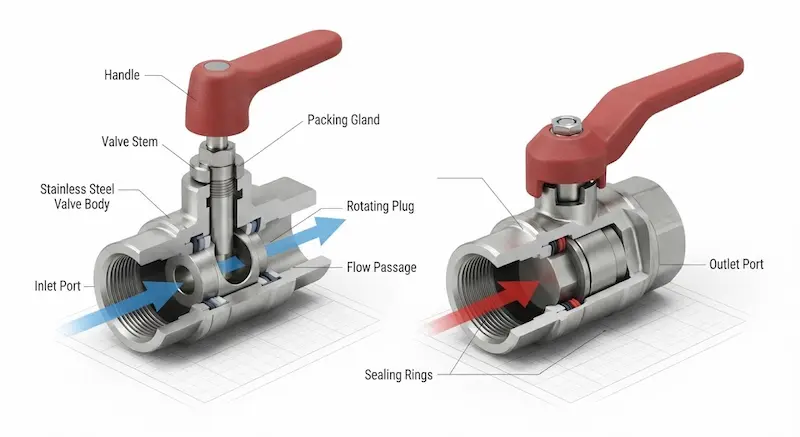

Nguyên Lý Hoạt Động Của Van khóa chuyên dụng

Cơ chế vận hành của thiết bị dựa trên nguyên lý chuyển động cơ học tịnh tiến hoặc góc quay của các chi tiết bên trong thân van. Khi người vận hành tác dụng lực lên tay gạt hoặc tay vặn, trục van sẽ truyền lực trực tiếp xuống đĩa van hoặc bi van.

• Trạng thái mở: Bộ phận chặn dòng xoay song song hoặc nâng lên, tạo ra khoảng trống lớn để lưu chất di chuyển tự do với mức tổn thất áp suất thấp nhất.

• Trạng thái đóng: Bộ phận chặn dòng xoay vuông góc 90 độ hoặc hạ xuống ép chặt vào đế van, bịt kín hoàn toàn đường ống.

Đặc điểm này giúp thiết bị tạo ra độ kín khít cực cao, ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất ra bên ngoài, đồng thời đảm bảo an toàn tối đa cho nhân viên kỹ thuật khi tiến hành bảo dưỡng hoặc sửa chữa hệ thống phía hạ nguồn.

Cấu Tạo Của Van khóa chuyên dụng

Để hiểu rõ tại sao thiết bị này lại có độ bền cao và khả năng làm việc ổn định trong nhiều môi trường khác nhau, chúng ta cần phân tích chi tiết từng bộ phận cấu thành:

Thân van

Thân van là phần khung chịu lực chính, tiếp xúc trực tiếp với áp lực dòng chảy và môi chất nên được đúc dày dặn từ các vật liệu có cơ tính vượt trội:

• Đồng thau (Brass): Khả năng chống oxy hóa tốt trong môi trường nước sạch, giá thành hợp lý.

• Inox (Stainless Steel 304/316): Chống ăn mòn tuyệt đối, dùng cho hóa chất và thực phẩm.

• Gang đúc: Chuyên dùng cho các đường ống công nghiệp cỡ lớn.

• Nhựa (PVC, CPVC, UPVC): Kháng hóa chất mạnh, trọng lượng nhẹ.

Tay điều khiển

Là bộ phận bên ngoài để người dùng thao tác trực tiếp, bao gồm các dạng tay gạt (lever handle) giúp đóng mở nhanh trong 1 giây, tay vặn tròn truyền thống hoặc tay bướm gọn gàng.

Trục van (Ty van)

Truyền mô-men xoắn từ tay điều khiển xuống đĩa van, đòi hỏi độ cứng cao, không bị biến dạng khi siết mạnh.

Gioăng làm kín

Thường làm từ cao su EPDM, NBR hoặc Teflon (PTFE), đóng vai trò then chốt trong việc bịt kín các khe hở, ngăn chặn rò rỉ lưu chất ra môi trường bên ngoài.

Đầu nối đường ống

Được thiết kế theo dạng ren trong, ren ngoài, mặt bích tiêu chuẩn hoặc đầu hàn để liên kết chắc chắn vào hệ thống ống dẫn.

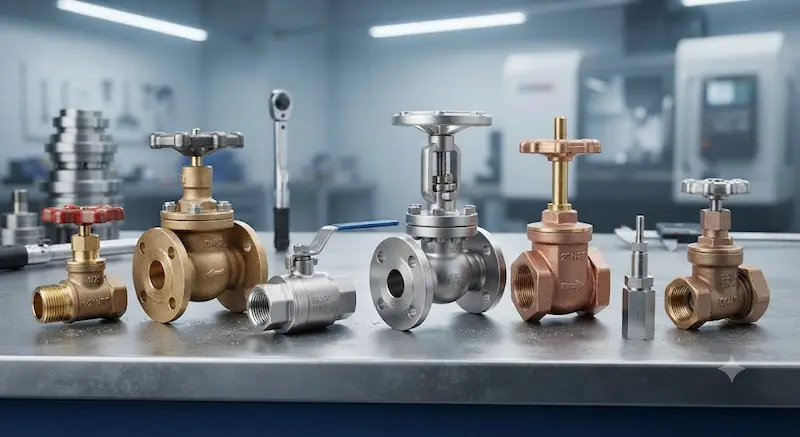

Các Loại Stopcock Phổ Biến Trên Thị Trường

Tùy theo yêu cầu thực tế của từng công trình, thiết bị được chia thành nhiều dòng sản phẩm khác nhau:

• Phân loại theo vật liệu: Dòng Van khóa chuyên dụng bằng đồng thích hợp cho dân dụng; dòng inox chuyên cho công nghiệp thực phẩm, dược phẩm và hóa chất; dòng nhựa dùng cho hệ thống xử lý nước thải và hóa chất ăn mòn.

• Phân loại theo kiểu kết nối: Kết nối ren linh hoạt cho hệ thống nhỏ; kết nối mặt bích chịu áp lực cao cho hệ thống công nghiệp nặng; kết nối hàn cố định chống rò rỉ tuyệt đối.

• Phân loại theo môi trường sử dụng: Được tinh chế chuyên biệt dành riêng cho nước sạch sinh hoạt, hệ thống khí nén áp lực cao, đường ống dẫn dầu mỏ, hóa chất đặc thù hoặc hệ thống hơi nóng công nghiệp.

Thông Số Kỹ Thuật Cần Quan Tâm Khi Lựa Chọn

Khi tiến hành thiết kế hệ thống hoặc mua sắm vật tư, các kỹ sư cơ điện cần đặc biệt lưu ý đến các thông số kỹ thuật cốt lõi sau đây để đảm bảo thiết bị hoạt động bền bỉ:

• Kích thước danh định (DN): Phải tương thích tuyệt đối với đường kính ngoài của ống dẫn.

• Áp suất làm việc tối đa (PN hoặc Class): Đảm bảo van chịu được áp lực đỉnh của hệ thống mà không bị nứt vỡ.

• Nhiệt độ vận hành: Giới hạn nhiệt độ mà gioăng làm kín và thân van có thể chịu đựng mà không bị biến tính.

• Vật liệu cấu thành: Phải phù hợp với tính chất hóa học của lưu chất để tránh bị ăn mòn thủng thân.

• Kiểu kết nối và tiêu chuẩn ren/mặt bích: Đảm bảo tính đồng bộ khi lắp đặt vào hệ thống sẵn có.

Van khóa chuyên dụng Khác Gì So Với Các Loại Van Khác?

Lời khuyên từ chuyên gia: Bạn nên dùng Van khóa chuyên dụngcho các vị trí nhánh nhỏ cần đóng ngắt nhanh chóng trong không gian hẹp hoặc ngay tại các thiết bị đầu cuối. Khi cần quản lý đường ống chính với lưu lượng lớn, hãy chọn ball valve hoặc gate valve. Đối với các khu vực đòi hỏi khắt khe về việc tinh chỉnh lưu lượng dòng chảy, globe valve mới là sự đầu tư kỹ thuật hợp lý nhất.

Vì Sao Stopcock Được Sử Dụng Rộng Rãi Trong Thực Tế?

Sự phổ biến của thiết bị này trong các hệ thống kỹ thuật hiện đại không phải là ngẫu nhiên, mà đến từ những ưu điểm vượt trội về mặt kỹ thuật lẫn kinh tế:

• Thiết kế nhỏ gọn: Kết cấu tối ưu giúp tiết kiệm tối đa không gian lắp đặt trong các hộp kỹ thuật chật hẹp.

• Vận hành nhanh chóng: Thao tác xoay vặn bằng tay nhẹ nhàng, giúp đóng ngắt dòng chảy chỉ trong tích tắc khi xảy ra sự cố.

• Chi phí đầu tư hợp lý: Giá thành phù hợp với ngân sách của mọi công trình từ dân dụng đến công nghiệp quy mô lớn.

• Độ bền cơ học cao: Khả năng chịu lực tốt, ít xảy ra hiện tượng kẹt van hay mài mòn trong điều kiện làm việc tiêu chuẩn.

• Bảo trì và thay thế dễ dàng: Cấu trúc đơn giản giúp kỹ thuật viên nhanh chóng tháo lắp, thay thế gioăng phớt hoặc bảo dưỡng định kỳ mà không tốn nhiều thời gian.

• Tính linh hoạt cao: Đáp ứng hoàn hảo nhiều môi trường lưu chất khác nhau từ nguồn nước sạch sinh hoạt cho đến các loại khí nén và dung dịch công nghiệp nhẹ.

Ứng Dụng Của Van khóa chuyên dụng Trong Các Lĩnh Vực Công Nghiệp

Nhờ tính linh hoạt, độ tin cậy cao và khả năng thích ứng tốt với nhiều điều kiện môi trường khác nhau, thiết bị này hiện diện trong hầu hết các lĩnh vực kỹ thuật trọng điểm:

• Hệ thống cấp thoát nước: Lắp đặt tại các điểm chia nhánh cấp nước sinh hoạt trong tòa nhà cao tầng, khu đô thị và hệ thống cấp nước nhà máy.

• Hệ thống HVAC: Kiểm soát dòng lưu chất giải nhiệt trong các hệ thống điều hòa không khí trung tâm và thông gió công nghiệp.

• Hệ thống khí nén: Phân phối và ngắt dòng khí nén cục bộ tại các trạm làm việc trong xưởng sản xuất tự động hóa.

• Nhà máy thực phẩm và đồ uống: Sử dụng dòng van inox vi sinh để kiểm soát nguyên liệu sạch, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm khắt khe.

• Xử lý nước thải: Lắp đặt tại các đường ống dẫn hóa chất trợ lắng, dung dịch Clo hoặc nước thải đã qua xử lý.

• Ngành dầu khí và hóa chất: Kiểm soát các đường ống dẫn phụ trợ, hệ thống lấy mẫu phân tích trong nhà máy lọc hóa dầu.

• Công trình dân dụng: Thiết bị không thể thiếu trong các hệ thống đường ống âm tường, thiết bị vệ sinh và phòng cháy chữa cháy gia đình.

Những Sai Lầm Phổ Biến Khi Lựa Chọn Và Lắp Đặt Van khóa chuyên dụng

Nhiều nhà thầu và kỹ sư dù có kinh nghiệm lâu năm nhưng vẫn thường vấp phải những sai lầm đáng tiếc trong quá trình mua sắm và thi công vật tư:

• Chọn sai vật liệu: Sử dụng van đồng thông thường cho môi trường hóa chất ăn mòn mạnh, dẫn đến việc thân van bị thủng chỉ sau vài tuần vận hành.

• Chọn sai kích thước: Lắp đặt van có kích thước DN nhỏ hơn đường ống chính, gây hiện tượng thắt cổ chai, làm giảm áp suất và lưu lượng dòng chảy đáng kể.

• Bỏ qua định mức áp suất: Lắp đặt van có định mức PN thấp vào hệ thống có áp lực đỉnh cao, dẫn đến tình trạng nứt vỡ thân van, gây tai nạn lao động nguy hiểm.

• Chọn sai tiêu chuẩn ren: Lắp lẫn giữa hệ ren BSP (Anh) và NPT (Mỹ) khiến mối nối không kín khít, gây rò rỉ lưu chất liên tục.

• Không quan tâm đến nhiệt độ môi chất: Dùng gioăng cao su thông thường trong hệ thống hơi nóng nhiệt độ cao làm chảy gioăng, phá hủy khả năng làm kín.

• Lắp sai chiều dòng chảy: Bỏ qua mũi tên chỉ hướng dòng chảy trên thân van, làm giảm tuổi thọ của đĩa van và tăng ma sát hệ thống.

Checklist Chọn Van khóa chuyên dụng Phù Hợp Cho Công Trình

Trước khi quyết định ký hợp đồng mua sắm vật tư, hãy đảm bảo bạn đã rà soát kỹ lưỡng danhσ các tiêu chí kỹ thuật sau:

• Xác định rõ tính chất hóa học và vật lý của lưu chất trong hệ thống ống.

• Kiểm tra kỹ thông số áp suất làm việc tối đa (PN) của toàn bộ hệ thống.

• Kiểm tra biên độ nhiệt độ vận hành thực tế của dòng chảy.

• Lựa chọn chính xác kích thước đường kính danh định (DN) phù hợp với đường ống.

• Chọn vật liệu cấu thành thân van tối ưu nhất với môi trường làm việc.

• Lựa chọn kiểu kết nối (ren, bích, hàn) tương thích hoàn toàn với thiết bị sẵn có.

• Kiểm tra các tiêu chuẩn kỹ thuật quốc tế đi kèm sản phẩm.

• Lựa chọn thương hiệu sản xuất thiết bị uy tín, có tên tuổi trên thị trường.

• Yêu cầu nhà cung cấp cung cấp đầy đủ chứng nhận chất lượng CO và CQ minh bạch.

• So sánh báo giá chi tiết từ nhiều nhà cung cấp khác nhau để tối ưu hóa ngân sách.

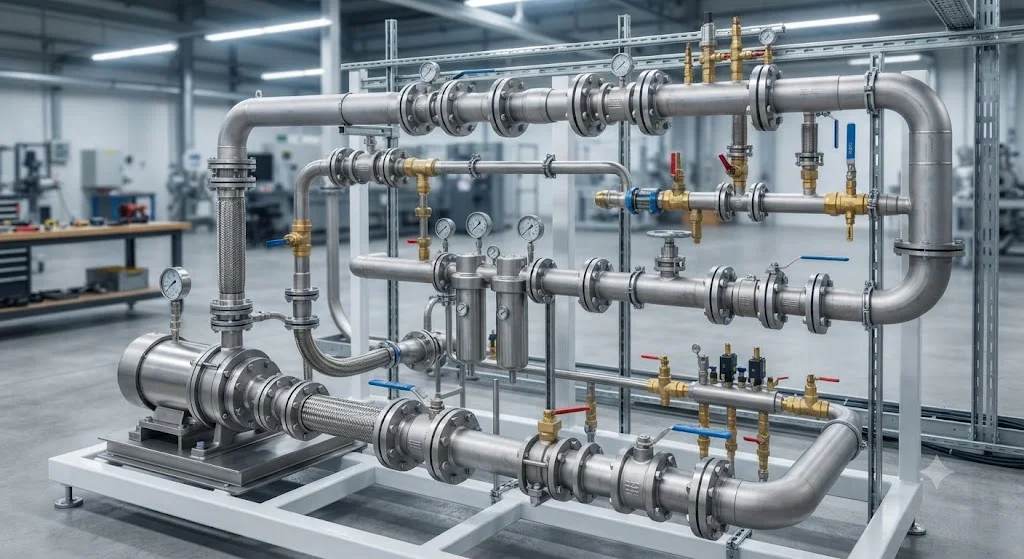

Hướng Dẫn Lắp Đặt Và Bảo Dưỡng Kỹ Thuật

Quy trình lắp đặt chuẩn xác và duy trì bảo dưỡng định kỳ sẽ giúp kéo dài tuổi thọ thiết bị lên gấp nhiều lần:

• Kiểm tra trước khi lắp: Làm sạch hoàn toàn bề mặt ren hoặc mặt bích, loại bỏ hoàn toàn mạt sắt, bụi bẩn bám dính trong quá trình vận chuyển.

• Sử dụng vật liệu làm kín: Quấn băng tan (lụa non) hoặc bôi keo khóa ren chuyên dụng đúng chiều ren để tăng độ khít.

• Siết lực vừa đủ: Dùng tròng hoặc mỏ lết siết lực vừa tay theo đúng tiêu chuẩn kỹ thuật, tránh dùng lực quá mạnh làm cháy ren hoặc nứt cổ van.

• Kiểm tra rò rỉ: Tiến hành bơm áp lực thử nghiệm hệ thống ngay sau khi hoàn tất việc lắp ghép để phát hiện sớm các điểm rò rỉ.

• Vận hành thử nghiệm: Thực hiện thao tác đóng mở van vài lần để kiểm tra độ trơn tru của trục van và tay gạt.

• Bảo dưỡng định kỳ: Tiến hành kiểm tra tổng thể hệ thống định kỳ hàng quý, tra dầu mỡ vào trục van nếu cần thiết.

• Thay thế kịp thời: Lập tức thay mới gioăng làm kín hoặc toàn bộ thiết bị khi phát hiện dấu hiệu mài mòn, rạn nứt hoặc rò rỉ không thể khắc phục.

F. FAQ

Câu Hỏi Thường Gặp

Stopcock dùng để làm gì?

Thiết bị này chuyên dùng để đóng, mở hoặc ngắt hoàn toàn dòng chảy của lưu chất như nước sạch, khí nén hoặc dầu trong hệ thống đường ống một cách nhanh chóng, an toàn và chính xác.

Van khóa chuyên dụng có giống ball valve không?

Về cơ bản cả hai đều dùng để đóng ngắt dòng chảy, tuy nhiên Van khóa chuyên dụng thường có kích thước nhỏ gọn hơn, chuyên dùng cho các nhánh phụ, thiết bị vệ sinh hoặc dân dụng, trong khi ball valve phổ biến trong các hệ thống công nghiệp lưu lượng lớn.

Van khóa chuyên dụng phù hợp với môi chất nào?

Tùy thuộc vào chất liệu chế tạo mà thiết bị phù hợp với nước sạch sinh hoạt, nước thải đã xử lý, hệ thống khí nén áp lực thấp, dầu mỏ hoặc một số loại hóa chất loãng chuyên dụng.

Nên chọn Van khóa chuyên dụng bằng đồng hay inox?

Nếu bạn dùng cho hệ thống nước sinh hoạt thông thường trong gia đình hoặc tòa nhà, van bằng đồng là lựa chọn tiết kiệm và bền bỉ nhất. Đối với môi trường hóa chất ăn mòn, nước mặn hoặc các nhà máy đòi hỏi tiêu chuẩn vi sinh cao, van inox là giải pháp tối ưu bắt buộc.

Tổng Kết

Stopcock tuy chỉ là một thiết bị đóng ngắt lưu chất có kích thước nhỏ gọn nhưng lại giữ vai trò cốt lõi và cực kỳ quan trọng trong nhiều hệ thống đường ống công nghiệp cũng như dân dụng. Việc lựa chọn đúng vật liệu chế tạo, kích thước tiêu chuẩn, kiểu kết nối phù hợp cùng điều kiện làm việc chuẩn xác sẽ giúp hệ thống của bạn vận hành ổn định, hạn chế tối đa rò rỉ thất thoát và kéo dài tuổi thọ thiết bị trong dài hạn.
