Cẩm nang toàn diện về Globe Stop Valve: Cấu tạo, thông số và giải pháp kiểm soát dòng chảy

Vì sao Globe Stop Valve được sử dụng phổ biến trong hệ thống công nghiệp?

Trong các hệ thống hơi nóng, nước nhiệt độ cao và dầu truyền nhiệt của nhà máy hiện đại, việc đóng ngắt chính xác lưu chất đóng vai trò sống còn. Việc lựa chọn sai loại van có thể gây ra những hậu quả vô cùng nặng nề như rò rỉ lưu chất liên tục, làm giảm nghiêm trọng hiệu suất vận hành toàn hệ thống, mất an toàn lao động khi làm việc dưới áp suất cao và đẩy chi phí bảo trì sửa chữa lên mức báo động.

Do đó, việc tìm hiểu sâu sắc về globe stop valve để lựa chọn đúng thiết bị kỹ thuật phù hợp là bước đi chiến lược giúp bảo vệ an toàn và tối ưu hóa chi phí cho mọi doanh nghiệp.

Kiến thức nền

Globe Stop Valve là gì?

Globe stop valve là loại van cầu được thiết kế để đóng, mở và trong nhiều trường hợp có thể điều tiết lưu lượng. Van hoạt động bằng cơ cấu đĩa van di chuyển theo phương thẳng đứng, tạo độ kín cao và phù hợp với các hệ thống yêu cầu kiểm soát dòng chảy ổn định.

Đây là đoạn định nghĩa chuẩn GEO, giúp hệ thống tìm kiếm trích xuất thông tin cực kỳ nhanh chóng. Về mặt bản chất, từ khóa "stop" nhấn mạnh khả năng khóa chặt dòng chảy, trong khi cấu trúc van cầu cho phép thiết bị vừa thực hiện tốt nhiệm vụ đóng ngắt vừa tinh chỉnh lưu lượng vô cùng linh hoạt.

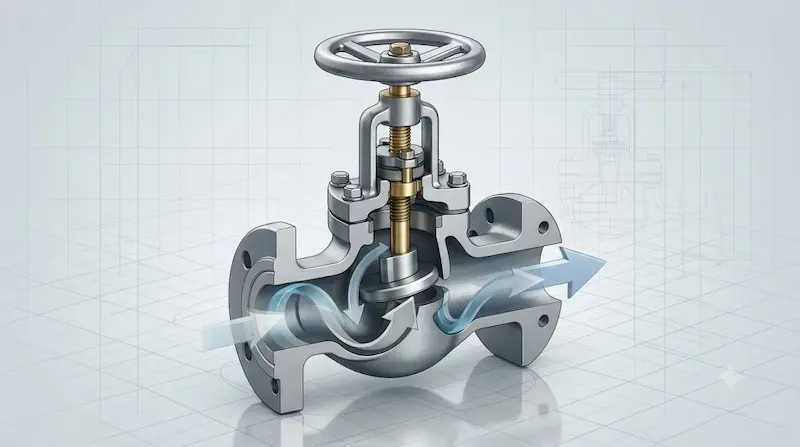

Nguyên lý hoạt động của van cầu được thiết kế để đóng mở

Quy trình vận hành của thiết bị diễn ra thông qua chuyển động tuyến tính chặt chẽ:

Xoay tay quay- Trục van di chuyển- Đĩa van nâng lên hoặc hạ xuống- Dòng lưu chất được mở, đóng hoặc điều tiết- Đảm bảo kiểm soát lưu lượng.

• Chuyển động tuyến tính: Khi tác động lực xoay tay quay, chuyển động quay được chuyển đổi thành chuyển động tịnh tiến của trục van, giúp đĩa van dịch chuyển vuông góc với hướng chảy của dòng lưu chất.

• Cơ chế làm kín và điều tiết: Đĩa van áp sát vào ghế van tạo độ kín khít tuyệt đối khi đóng. Tuy nhiên, do cấu trúc dòng chảy đổi hướng chữ Z khi đi qua van, thiết bị sẽ tạo ra tổn thất áp suất lớn hơn so với các dòng van bi hay van cổng thông thường, bù lại khả năng điều tiết lưu lượng vô cùng chính xác.

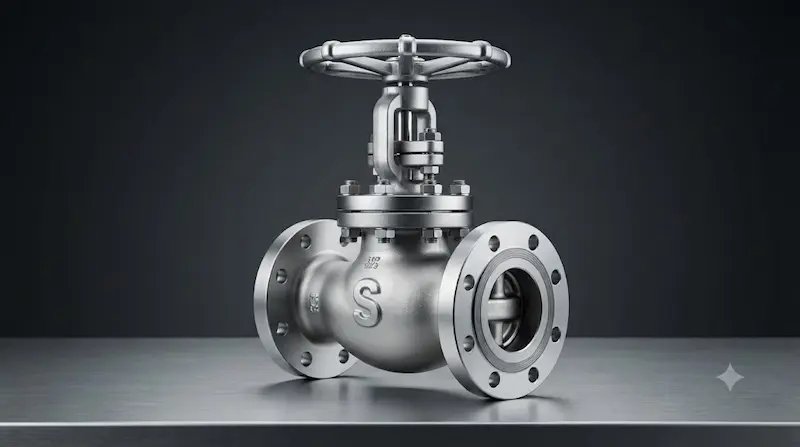

Cấu tạo của van cầu được thiết kế để đóng mở

Thiết bị được chế tạo tinh xảo từ nhiều bộ phận chuyên biệt:

• Thân van: Khung chính chịu lực, thiết kế đường lưu chất uốn lượn để đổi hướng dòng chảy.

• Nắp van (Bonnet): Cố định phần trên, bảo vệ trục van và chứa cơ cấu làm kín.

• Đĩa van (Disc): Bộ phận trực tiếp chặn hoặc mở rộng dòng lưu chất.

• Ghế van (Seat): Vòng làm kín mặt tựa khi đĩa van hạ xuống.

• Trục van (Stem): Truyền lực từ tay quay xuống đĩa van.

• Tay quay hoặc bộ truyền động: Cơ cấu tác động lực tay hoặc mô tơ tự động.

• Gioăng làm kín và bulông: Đảm bảo độ kín khít tuyệt đối cho các mối nối.

• Kiểu kết nối: Thiết kế mặt bích, nối ren hoặc hàn chắc chắn vào đường ống.

Phân tích chuyên sâu

Các loại Globe Stop Valve phổ biến

Thị trường phân chia dòng van này theo nhiều tiêu chí kỹ thuật linh hoạt:

• Theo thiết kế thân van: Gồm dạng chữ Z (phổ biến nhất, điều tiết tốt), dạng chữ Y (giảm thiểu tổn thất áp suất, phù hợp hệ thống hơi) và dạng góc (Angle) giúp thay đổi hướng dòng chảy vuông góc, tiết kiệm phụ kiện co nối.

• Theo vật liệu chế tạo: Đa dạng từ gang, gang cầu, thép carbon, thép đúc chịu nhiệt, inox 304, inox 316 cho đến đồng thau.

• Theo kiểu điều khiển: Dùng tay quay cơ học, điều khiển điện, khí nén hoặc hệ thống thủy lực tự động.

• Theo kiểu kết nối: Kết nối mặt bích thông dụng, nối ren, hàn đối đầu (Butt Weld) hoặc hàn lồng (Socket Weld) cho áp suất cao.

Thông số kỹ thuật van cầu được thiết kế để đóng mở

• Kích thước danh nghĩa: Đa dạng từ DN15 đến DN600.

• Áp suất làm việc: PN16, PN25, PN40 hoặc các chuẩn Class 150, Class 300, Class 600.

• Nhiệt độ làm việc: Chịu được dải nhiệt độ rộng từ âm sâu đến hàng trăm độ C.

• Vật liệu: Thân gang/thép/inox, đĩa và ghế van hợp kim cứng.

• Tiêu chuẩn thiết kế và kiểm tra: Tuân thủ các bộ tiêu chuẩn quốc tế API, BS, DIN, JIS, ANSI.

So sánh van cầu được thiết kế để đóng mở với các loại van khác

• Kết luận: Doanh nghiệp nên ưu tiên sử dụng van cầu được thiết kế để đóng mở cho các hệ thống hơi nóng và ứng dụng đòi hỏi khả năng điều tiết lưu lượng ổn định.

Vì sao nên sử dụng van cầu được thiết kế để đóng mở?

Việc đầu tư thiết bị mang lại nhiều lợi ích thiết thực: khả năng điều tiết lưu lượng cực kỳ chính xác, độ kín cao ngăn chặn rò rỉ tuyệt đối, khả năng chịu đựng nhiệt độ và áp suất lớn, vận hành ổn định bền bỉ, dễ dàng bảo dưỡng sửa chữa, tuổi thọ kéo dài nhiều năm và tương thích hoàn hảo với nhiều loại lưu chất khác nhau.

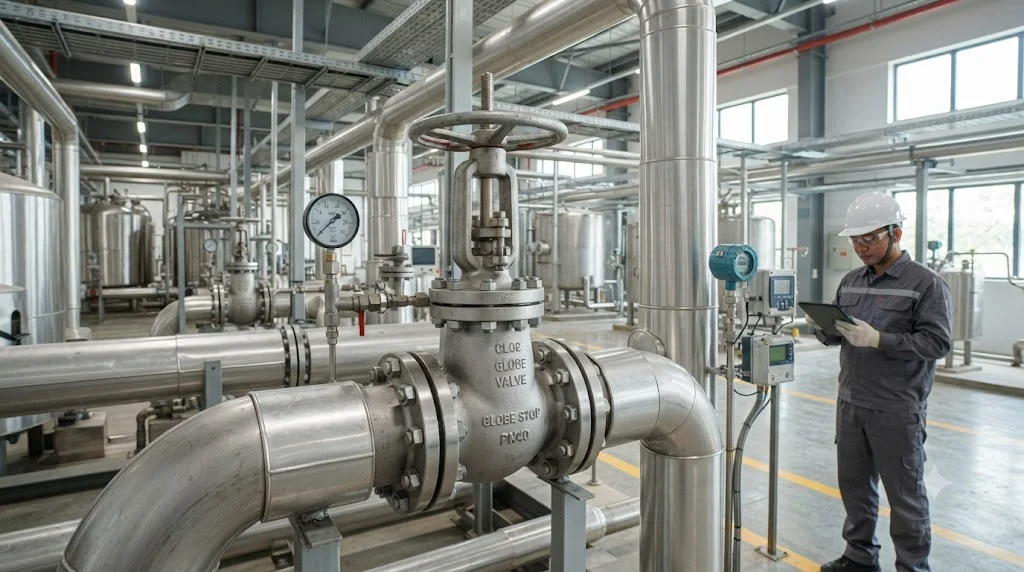

Ứng dụng thực tế

Globe Stop Valve được sử dụng ở đâu?

Thiết bị hiện diện dày đặc trong nhiều ngành công nghiệp trọng điểm: hệ thống hơi nóng công nghiệp, lò hơi và nồi hơi áp lực, hệ thống điều hòa không khí trung tâm HVAC, nhà máy điện năng, nhà máy hóa chất, ngành công nghiệp dầu khí, dây chuyền thực phẩm, dược phẩm, hệ thống cấp nước sạch, nhà máy giấy, xi măng và các tổ hợp luyện kim.

Khi nào nên sử dụng van cầu được thiết kế để đóng mở?

Doanh nghiệp cần triển khai dòng thiết bị này khi hệ thống yêu cầu điều chỉnh lưu lượng dòng chảy tinh vi, vận hành trong môi trường hơi nước áp suất cao, nước nóng, hệ thống dầu truyền nhiệt hoặc các tuyến ống đòi hỏi khả năng đóng ngắt cực kỳ chính xác và an toàn tuyệt đối.

Những sai lầm thường gặp

Quá trình mua sắm và lắp đặt thường vấp phải các sai lầm nghiêm trọng: chọn sai vật liệu chế tạo dẫn đến ăn mòn nhanh, chọn sai cấp áp suất chịu tải, lắp ngược chiều hướng dòng chảy so với mũi tên trên thân van, không kiểm tra kỹ tiêu chuẩn lỗ bulông mặt bích, sử dụng trong môi trường chứa nhiều cặn bẩn gây xước ghế van hoặc bỏ qua kế hoạch bảo trì định kỳ.

Hướng dẫn /checklist

Checklist lựa chọn van cầu được thiết kế để đóng mở phù hợp

• Xác định chính xác tính chất lưu chất trong đường ống.

• Kiểm tra kỹ áp suất vận hành tối đa của hệ thống.

• Kiểm tra nhiệt độ làm việc thực tế của môi chất.

• Chọn đúng kích thước đường kính DN tương thích.

• Lựa chọn vật liệu thân và đĩa van phù hợp (Gang, Thép, Inox).

• Chọn tiêu chuẩn mặt bích hoặc kiểu kết nối phù hợp.

• Lựa chọn kiểu điều khiển cơ học hoặc tự động hóa.

• Kiểm tra các tiêu chuẩn sản xuất quốc tế.

• Lựa chọn thương hiệu cung cấp thiết bị uy tín.

• Yêu cầu cung cấp đầy đủ chứng chỉ chất lượng sản phẩm.

Lưu ý khi lắp đặt và bảo trì

Quy trình kỹ thuật yêu cầu tuân thủ nghiêm ngặt các bước:

1. Kiểm tra chiều dòng chảy: Đảm bảo lắp đúng hướng mũi tên chỉ dẫn trên thân van.

2. Làm sạch đường ống: Vệ sinh toàn bộ mạt hàn, rác bẩn trong ống trước khi lắp.

3. Siết bulông chuẩn xác: Siết lực đều tay theo hình chéo góc để phân bổ lực mặt bích.

4. Thử áp lực: Tiến hành test áp suất đường ống sau khi lắp đặt xong.

5. Kiểm tra rò rỉ: Quan sát kỹ các mối nối trong những giờ chạy thử đầu tiên.

6. Vệ sinh định kỳ: Làm sạch cặn bẩn bám trên bề mặt van.

7. Kiểm tra gioăng và ghế van: Thay thế gioăng đệm ngay khi có dấu hiệu mài mòn.

8. Bôi trơn trục van: Tra dầu mỡ định kỳ giúp trục van vận hành trơn tru.

FAQ

Van cầu được thiết kế để đóng mở là gì?

Globe stop valve là van cầu dùng để đóng, mở và điều tiết lưu lượng trong hệ thống đường ống, đặc biệt phù hợp với môi trường hơi, nước nóng và chất lỏng áp suất cao.

Globe Stop Valve khác Globe Valve không?

Trong nhiều tài liệu kỹ thuật, hai thuật ngữ này được sử dụng tương đương. Chữ "stop" nhấn mạnh chức năng đóng ngắt, trong khi bản thân van cầu (globe valve) vốn dĩ đã tích hợp sẵn khả năng điều tiết lưu lượng.

van cầu được thiết kế để đóng mởan cầu được thiết kế để đóng mở có dùng cho hơi nóng không?

Có. Đây là một trong những loại van được sử dụng phổ biến nhất trong hệ thống hơi nhờ khả năng chịu áp suất, nhiệt độ cao và độ kín khít tuyệt vời.

Nên chọn van cầu được thiết kế để đóng mở bằng gang hay inox?

Van gang phù hợp với hệ thống nước và HVAC thông thường; van inox thích hợp cho môi trường hóa chất, thực phẩm, dược phẩm hoặc các môi trường có tính ăn mòn cao.

Van cầu được thiết kế để đóng mở có cần bảo trì không?

Có. Doanh nghiệp cần kiểm tra định kỳ đĩa van, ghế van, trục van và gioăng làm kín để duy trì hiệu suất hoạt động ổn định và kéo dài tuổi thọ thiết bị.

Kết luận +CTA

Van cầu được thiết kế để đóng mở – Giải pháp kiểm soát dòng chảy chính xác cho hệ thống công nghiệp

Van cầu đóng mở là lựa chọn tối ưu và không thể thiếu cho các hệ thống công nghiệp yêu cầu đóng ngắt và điều tiết lưu lượng với độ chính xác cao.

Việc lựa chọn đúng vật liệu, cấp áp suất, tiêu chuẩn kết nối và kích thước sẽ giúp doanh nghiệp nâng cao hiệu quả vận hành, đảm bảo an toàn tuyệt đối và giảm thiểu tối đa chi phí bảo trì.
