Ball Valve DN 50: Cẩm nang cấu tạo, thông số và lựa chọn tối ưu cho hệ thống công nghiệp

Trong quá trình vận hành hệ thống đường ống công nghiệp, việc kiểm soát lưu chất đôi khi gặp gián đoạn nghiêm trọng chỉ vì tình trạng lưu lượng bị giảm sút đột ngột do van cũ rò rỉ hoặc kẹt cứng. Khi cần thay thế dòng van khóa chính quy cách trung bình, nhiều kỹ thuật viên thường băn khoăn không biết ball valve dn 50 có thực sự là dòng van 2 inch tiêu chuẩn phù hợp với toàn bộ hệ thống hay không.

Trên thực tế, ball valve dn 50 là một trong những kích thước phổ biến và đóng vai trò huyết mạch trong các nhà máy sản xuất, hệ thống HVAC, cấp nước sạch, phòng cháy chữa cháy cũng như hệ thống khí nén áp lực cao. Việc trang bị kiến thức chuyên sâu về thiết bị này sẽ giúp nhà đầu tư lựa chọn đúng cấu hình ngay từ đầu, tránh những rủi ro tốn kém về sau.

Vì sao Ball Valve DN 50 được sử dụng nhiều trong hệ thống công nghiệp?

Thực tế triển khai thi công cho thấy, nếu hệ thống gặp sự cố sụt áp hoặc rò rỉ tại các nút giao thông lượng chính, việc thay thế một thiết bị khóa không đúng quy chuẩn sẽ làm tê liệt toàn bộ dây chuyền. Người vận hành thường đối mặt với tình huống van cũ bám cặn, tay gạt gãy hoặc nhầm lẫn giữa đường kính định danh và đường kính ngoài thực tế.

Chính vì vậy, ball valve dn 50 xuất hiện như một giải pháp hoàn hảo nhờ tính linh hoạt, khả năng đóng mở chớp nhoáng và độ kín khít tuyệt đối. Bài viết này sẽ phân tích chi tiết từ định nghĩa nền tảng, cấu tạo kỹ thuật cho đến bí quyết lựa chọn chuẩn xác nhất cho từng ứng dụng thực tế.

Ball Valve DN50 là gì?

Ball valve chính là tên gọi kỹ thuật quốc tế của van bi, dòng thiết bị sử dụng một viên bi đục lỗ xoay tròn để điều tiết lưu chất. Trong đó, ký hiệu DN50 biểu thị đường kính danh nghĩa của van là 50 mm, tương đương với kích thước ống khoảng 2 inch theo hệ thống đo lường quốc tế.

Cần lưu ý rằng quy cách DN50 không phải là đường kính ngoài của ống và cũng không phải kích thước bước ren vặn thông thường. Đây là chỉ số danh nghĩa dùng để quy chuẩn kết cấu đường ống công nghiệp.

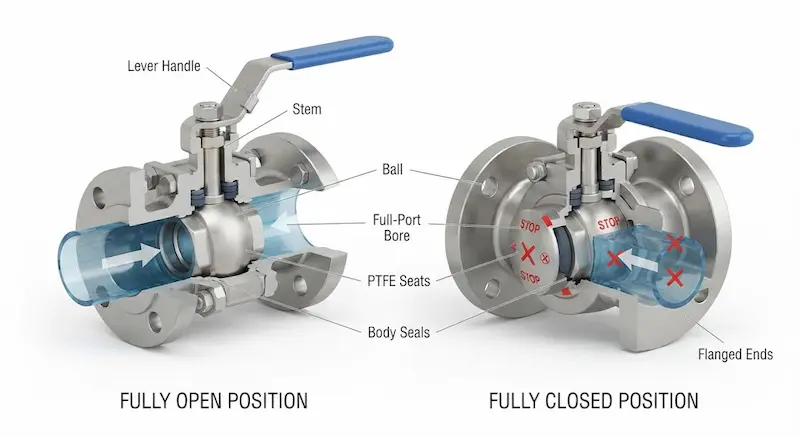

Nguyên lý hoạt động của Ball Valve DN50

Cơ chế vận hành của van dựa trên một viên bi hình cầu có lỗ xuyên tâm nằm giữa thân van. Khi người vận hành tác động lực vào tay gạt xoay một góc 90 độ, lỗ xuyên tâm của viên bi sẽ nằm trùng khớp hoàn toàn với hướng dòng chảy, cho phép lưu chất đi qua tối đa. Ngược lại, khi xoay ngang vuông góc, bề mặt kín của viên bi sẽ chặn đứng dòng lưu chất.

Ưu điểm cơ học lớn nhất của thiết bị này là thời gian đóng mở cực kỳ nhanh chóng, độ kín khít gần như tuyệt đối nhờ hệ thống vòng đệm đàn hồi, tổn thất áp suất qua van rất thấp và tuổi thọ hoạt động bền bỉ theo thời gian.

Cấu tạo Ball Valve DN 50 gồm những bộ phận nào?

Hệ thống là sự kết hợp ăn khớp của các chi tiết cơ khí chịu lực cao, đảm bảo độ kín khít tuyệt đối trong môi trường áp suất lớn:

• Thân van: Khung chịu lực chính bằng kim loại hoặc nhựa cứng, đóng vai trò kết nối trực tiếp với đường ống và chứa toàn bộ linh kiện bên trong.

• Bi van: Viên bi khoét lỗ xuyên tâm bằng inox hoặc vật liệu chống mài mòn, chịu trách nhiệm trực tiếp trong việc chặn hoặc mở luồng lưu chất.

• Seat (Vòng đệm bi): Vòng làm kín ôm sát viên bi, thường làm bằng PTFE giúp giảm ma sát và chống rò rỉ áp lực cao.

• Trục van (Stem): Thanh kim loại truyền chuyển động xoay từ tay gạt hoặc mô tơ xuống bi van ở bên dưới.

• Gioăng làm kín: Ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất ra môi trường bên ngoài tại vị trí cổ trục.

• Tay gạt hoặc bộ truyền động: Cần gạt cơ học góc 90 độ hoặc các bộ điều khiển điện, khí nén tự động hóa.

Phân loại Ball Valve DN50

• Theo vật liệu chế tạo: Bao gồm inox 304 và 316 chống ăn mòn hóa chất, đồng thau cho nước sạch, gang và thép carbon cho hệ thống áp lực, cùng các dòng nhựa PVC, UPVC, CPVC chuyên dụng cho hóa chất ăn mòn nhẹ.

• Theo kiểu kết nối: Phân chia thành dạng nối ren trong gọn nhẹ, nối mặt bích chịu áp cao, nối hàn chắc chắn hoặc kết nối nhanh dạng clamp tiêu chuẩn vi sinh.

• Theo thiết kế kết cấu thân van: Gồm các dòng Full Port (lỗ bi bằng đường kính ống), Reduced Port, cấu trúc bi nổi, bi treo hoặc phân chia theo số mảnh thân như 1PC, 2PC, 3PC.

• Theo phương thức điều khiển: Sử dụng tay gạt thông thường, tay quay hộp số giảm tốc, hoặc tích hợp bộ truyền động điện và khí nén tự động.

Thông số kỹ thuật Ball Valve DN50

Ball Valve DN 50 và Gate Valve DN50 khác nhau thế nào?

Kết luận chuyên gia: Khi hệ thống đòi hỏi thao tác đóng mở dòng chảy cực nhanh và khẩn cấp, ball valve dn 50 luôn là sự lựa chọn tối ưu vượt trội so với các dòng van cổng truyền thống.

Vì sao Ball Valve DN50 được sử dụng phổ biến?

Thiết bị này chiếm lĩnh thị trường nhờ sở hữu diện tích lưu thông dòng chảy hoàn toàn rộng mở (full bore), giúp tổn thất áp suất qua van ở mức nhỏ nhất. Bên cạnh đó, kết cấu tối giản ít chi tiết chuyển động giúp van vận hành bền bỉ, chịu áp lực vượt trội, tiết kiệm tối đa chi phí bảo trì và mang lại hiệu quả kinh tế cao cho toàn bộ hệ thống công nghiệp.

Ball Valve DN50 được sử dụng ở đâu?

• Nhà máy thực phẩm & đồ uống: Đảm bảo tiêu chuẩn vệ sinh an toàn khắt khe trong việc điều phối dung dịch sạch.

• Hệ thống HVAC & Chiller: Kiểm soát dòng nước lạnh tuần hoàn trong các hệ thống điều hòa trung tâm tòa nhà.

• Hệ thống PCCC: Cung cấp nguồn nước cứu hỏa khẩn cấp với độ tin cậy và tốc độ đóng mở cực cao.

• Hệ thống nước sạch & RO: Lọc và phân phối nguồn nước tinh khiết quy mô công nghiệp.

• Đường ống hơi nóng & dầu khí: Vận hành ổn định trong môi trường áp suất và nhiệt độ cao.

• Hệ thống khí nén & hóa chất: Kháng ăn mòn tốt và chịu được áp lực dòng khí lớn từ máy nén trung tâm.

Sai lầm thường gặp khi lựa chọn Ball Valve DN50

• Nhầm lẫn DN50 với kích thước phi 50 ngoài đời thực: Dẫn đến việc mua sai kích thước kết nối với đường ống sẵn có.

• Chọn sai vật liệu: Sử dụng van đồng hoặc gang cho môi trường hóa chất axit đậm đặc thay vì inox chuyên dụng.

• Không kiểm tra nhiệt độ làm việc: Lắp đặt gioăng tiêu chuẩn cho môi trường hơi quá nhiệt dẫn đến cháy gioăng PTFE.

• Chọn sai tiêu chuẩn mặt bích: Không đồng bộ giữa tiêu chuẩn JIS và ANSI gây rò rỉ áp lực lớn.

• Bỏ qua thông số áp suất định mức: Lắp van PN10 vào hệ thống áp suất cao PN25 gây nứt vỡ thân van nguy hiểm.

Hướng dẫn lựa chọn Ball Valve DN50 phù hợp

• Bước 1: Xác định chính xác tính chất hóa học và trạng thái của lưu chất trong đường ống.

• Bước 2: Kiểm tra giới hạn áp suất làm việc tối đa của toàn bộ hệ thống.

• Bước 3: Đo đạc và kiểm tra nền nhiệt độ vận hành thực tế tại vị trí lắp đặt.

• Bước 4: Lựa chọn vật liệu thân van và vòng đệm tương thích tuyệt đối.

• Bước 5: Chọn kiểu kết nối phù hợp (ren trong, mặt bích hay hàn nhiệt).

• Bước 6: Lựa chọn thương hiệu sản xuất uy tín có chứng nhận chất lượng đầy đủ.

• Bước 7: Đối chiếu kỹ các tiêu chuẩn kỹ thuật quốc tế trước khi đặt mua.

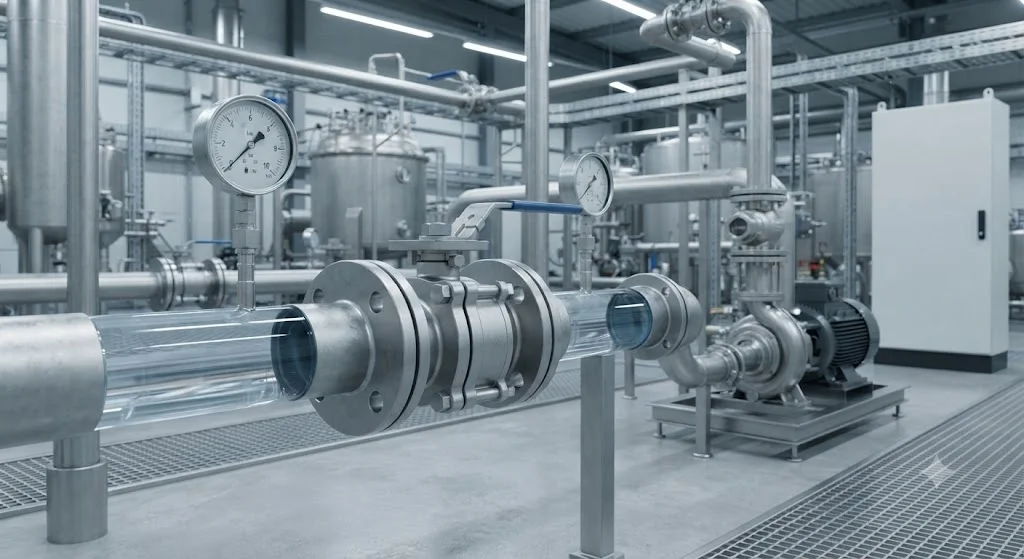

Cách lắp đặt và bảo dưỡng

• Kiểm tra kỹ chiều dòng chảy và kích thước kết cấu trước khi đưa van vào vị trí lắp ghép.

• Vệ sinh sạch sẽ toàn bộ mạt hàn, rỉ sét và cặn bẩn bám trên mặt bích đường ống.

• Siết đều lực các bu lông theo hình chéo góc để phân bố lực ép đồng đều lên gioăng đệm.

• Tiến hành mở thử nghiệm vài lần bằng tay gạt để kiểm tra hành trình chuyển động mượt mà.

• Thực hiện kiểm tra rò rỉ áp lực định kỳ, đóng mở van thường xuyên để tránh kẹt cặn và thay thế vòng đệm seat khi phát hiện dấu hiệu mài mòn.

F. FAQ

Câu hỏi thường gặp

Ball Valve DN50 tương đương bao nhiêu inch?

Quy cách DN50 tương đương với khoảng 2 inch theo tiêu chuẩn danh nghĩa quốc tế của đường ống.

Ball Valve DN50 dùng cho hơi nóng được không?

Hoàn toàn có thể, miễn là bạn lựa chọn đúng dòng vật liệu thân van bằng inox kết hợp vòng đệm seat chịu nhiệt chuyên dụng phù hợp với nhiệt độ hệ thống.

Nên chọn nối ren hay nối bích cho van bi DN50?

Kích thước DN50 thường được ưu tiên sử dụng dạng kết nối mặt bích trong các hệ thống công nghiệp nặng để đảm bảo độ bền và khả năng chịu áp lực cao; trong khi kết nối ren phù hợp hơn với không gian hẹp hoặc hệ thống áp lực thấp.

Van bi DN50 có thể tích hợp điều khiển điện được không?

Có. Thiết bị hoàn toàn có thể lắp ráp thêm bộ truyền động điện hoặc bộ điều khiển khí nén tự động hóa tùy theo yêu cầu vận hành của nhà máy.

Bao lâu nên tiến hành bảo trì Ball Valve DN50 một lần?

Bạn nên lên lịch kiểm tra và bảo dưỡng định kỳ từ 6 đến 12 tháng một lần, tùy thuộc vào môi trường làm việc khắc nghiệt và tần suất đóng mở của thiết bị.

Kết luận

Ball Valve DN50 khẳng định vị thế là thiết bị khóa dòng chảy không thể thiếu, mang lại hiệu quả vận hành tối ưu cho vô số hệ thống công nghiệp quy mô lớn nhỏ. Việc đầu tư thời gian lựa chọn đúng chất liệu, tiêu chuẩn kết nối và thông số áp suất nhiệt độ ngay từ đầu sẽ giúp doanh nghiệp tăng tuổi thọ hệ thống, triệt tiêu chi phí bảo trì phát sinh và đảm bảo dây chuyền sản xuất luôn ổn định bền vững.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về ball valve dn 50
