Van cổng DN125: Cẩm nang cấu tạo, thông số và lựa chọn tối ưu cho hệ thống

Trong các hệ thống đường ống công nghiệp và dân dụng quy mô vừa, việc lựa chọn thiết bị đóng mở đóng vai trò quyết định đến độ an toàn của toàn bộ dự án. Rất nhiều công trình hiện nay sử dụng đường ống quy cách cụ thể nhưng lại gặp tình trạng rò rỉ, sụt áp hoặc giảm tuổi thọ nghiêm trọng chỉ vì mua sai loại van cổng DN125 hoặc không chuẩn hóa từ tính kỹ thuật của vật liệu.

Việc trang bị kiến thức toàn diện về van cổng từ cấu tạo chi tiết, thông số kỹ thuật cho đến phương án lắp đặt chuẩn xác sẽ giúp chủ đầu tư và kỹ sư cơ điện kiểm soát tuyệt đối dòng chảy, tối ưu hóa chi phí vận hành dài hạn.

Van cổng DN125 có phải là lựa chọn phù hợp cho hệ thống của bạn?

Trên thực tế thi công, không ít công trình gặp sự cố rò rỉ lưu chất chỉ vì chọn sai tiêu chuẩn mặt bích hoặc vật liệu chế tạo không tương thích với hóa chất và nhiệt độ dòng chảy. Khi thiết bị chịu áp lực không đạt yêu cầu, tuổi thọ hệ thống sẽ suy giảm nhanh chóng, gây tốn kém chi phí thay thế và gián đoạn sản xuất.

Bài viết chuyên sâu này sẽ giúp bạn thấu hiểu toàn diện về đặc tính kỹ thuật, cấu trúc chi tiết, phân loại ứng dụng cũng như kinh nghiệm lựa chọn van cổng chuẩn xác nhất cho từng hạng mục công trình cụ thể.

Van cổng DN125 là gì?

Van cổng là dòng van công nghiệp chuyên dụng dùng để đóng hoặc mở hoàn toàn dòng chảy lưu chất bên trong đường ống. Thiết bị này hoạt động dựa trên cơ chế nâng lên hoặc hạ xuống của đĩa van cửa nhằm cho phép dòng chảy đi qua hoặc ngăn chặn hoàn toàn.

Quy cách DN125 biểu thị đường kính danh nghĩa của van là 125 mm, tương đương với kích thước đường ống khoảng 5 inch theo hệ tiêu chuẩn quốc tế. Nhờ thiết kế dòng chảy thẳng không bị cản trở khi mở hoàn toàn, loại van này mang lại ưu điểm nổi bật là tổn thất áp suất cực kỳ thấp và giữ nguyên tốc độ dòng chảy của lưu chất.

Nguyên lý hoạt động của van cổng

Khi người vận hành xoay tay quay hoặc kích hoạt bộ truyền động, chuyển động quay sẽ được truyền qua trục van để đẩy trục nâng lên hoặc hạ xuống. Cánh van gắn liền với đầu trục sẽ di chuyển vuông góc với hướng dòng chảy để đóng kín hoặc mở hoàn toàn không gian lưu thông.

Cần lưu ý rằng dòng thiết bị này không phù hợp để điều tiết lưu lượng. Nếu để cánh van ở vị trí mở một phần, dòng lưu chất tốc độ cao sẽ liên tục va đập vào bề mặt đĩa van, gây hiện tượng mài mòn xâm thực, rung động mạnh và làm hỏng gioăng làm kín. Do đó, kỹ sư luôn khuyến cáo phải vận hành van ở trạng thái mở hoàn toàn hoặc đóng kín tuyệt đối.

Cấu tạo van cổng DN125 gồm những bộ phận nào?

Hệ thống là sự kết hợp ăn khớp của các chi tiết cơ khí chịu lực cao, đảm bảo độ kín khít tuyệt đối trong môi trường áp suất lớn:

Thân van

Là bộ phận chính chứa toàn bộ kết cấu bên trong, có nhiệm vụ kết nối trực tiếp với đường ống và chịu toàn bộ áp lực của hệ thống lưu chất đi qua.

Nắp van

Được liên kết chặt chẽ với thân van thông qua hệ thống bu lông buồng trên, tạo thành khoang chứa cơ cấu truyền động và thuận tiện cho việc tháo lắp bảo trì định kỳ.

Cánh van

Được thiết kế dạng nêm hoặc song sốp chịu lực, chịu trách nhiệm trực tiếp trong việc chặn hoặc mở luồng lưu chất đi qua lòng van.

Trục van

Thanh kim loại chịu lực kéo và xoắn, đóng vai trò truyền chuyển động tịnh tiến từ tay quay hoặc động cơ xuống cánh van bên dưới.

Tay quay hoặc bộ truyền động

Tùy theo nhu cầu tự động hóa, thiết bị có thể sử dụng tay quay cơ học truyền thống, hộp số giảm tốc, hoặc các loại động cơ điều khiển điện và khí nén hiện đại.

Gioăng làm kín

Sử dụng các vật liệu chất lượng cao như cao su EPDM, nhựa PTFE, graphite hoặc kim loại chuyên dụng để ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài.

Phân loại van cổng

• Theo vật liệu chế tạo: Bao gồm van cổng gang phổ biến cho hệ thống nước sạch, van cổng thép chịu nhiệt áp cao, và van cổng inox chống ăn mòn hóa chất tuyệt đối.

• Theo kiểu kết nối mặt bích: Tương thích linh hoạt với các tiêu chuẩn thông dụng như PN10, PN16, JIS 10K hoặc ANSI 150 để phù hợp với từng hệ thống đường ống sẵn có.

• Theo cơ cấu vận hành: Phân chia thành dạng tay quay cơ, hộp số hỗ trợ lực, điều khiển điện tử tự động hoặc điều khiển bằng áp lực khí nén.

• Theo kiểu thiết kế trục van: Gồm dòng ty nổi giúp dễ dàng quan sát hành trình đóng mở và dòng ty chìm tiết kiệm không gian lắp đặt trong các hầm kỹ thuật chật hẹp.

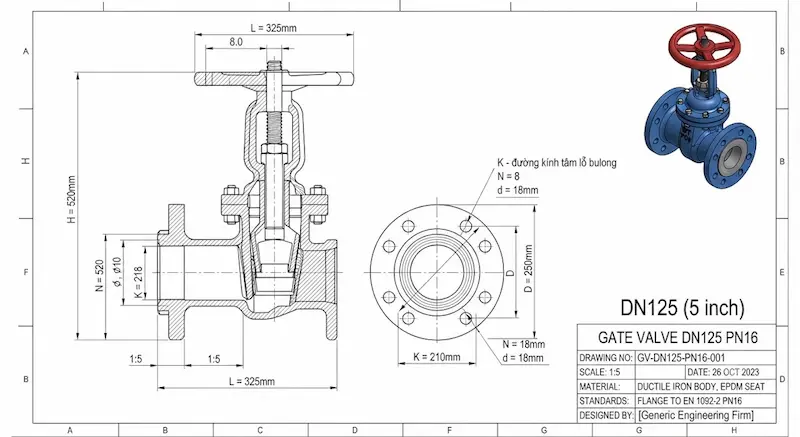

Thông số kỹ thuật của van cổng DN125

So sánh van cổng DN125 với các loại van khác

Vì sao nên chọn van cổng cho đường ống lớn?

Thiết bị này được tin dùng hàng đầu trong các dự án quy mô lớn nhờ sở hữu diện tích lưu thông dòng chảy hoàn toàn rộng mở, không gây cản trở hay sụt giảm áp suất trên đường ống truyền tải dài. Độ kín khít cao giúp ngăn chặn triệt để tình trạng rò rỉ, kết hợp cùng độ bền cơ học vượt trội giúp thiết bị vận hành bền bỉ suốt hàng chục năm trong hệ thống cấp nước đô thị và phòng cháy chữa cháy.

Van cổng được sử dụng ở đâu?

• Hệ thống cấp nước sạch: Lắp đặt tại các trạm bơm, tuyến ống phân phối nước chính cho khu đô thị và nhà máy.

• Hệ thống PCCC: Đảm bảo nguồn nước cứu hỏa luôn sẵn sàng với áp lực ổn định, không bị tụt áp dọc đường ống.

• Hệ thống HVAC: Kiểm soát dòng nước lạnh và nước nóng trong các cụm chiller của tòa nhà thương mại.

• Nhà máy công nghiệp & Hóa chất: Điều phối dòng lưu chất, dung dịch kỹ thuật hoặc nước làm mát dây chuyền sản xuất nặng.

• Ngành dầu khí & thực phẩm: Vận chuyển lưu chất trong các hệ thống yêu cầu độ an toàn và tiêu chuẩn vệ sinh khắt khe.

Những sai lầm thường gặp khi lựa chọn van cổng DN125

• Chọn sai tiêu chuẩn mặt bích: Dẫn đến việc không thể lắp ghép khít với đường ống sẵn có, gây rò rỉ áp lực lớn.

• Không kiểm tra áp suất định mức: Lắp đặt van có định mức PN10 cho hệ thống yêu cầu áp suất PN16, gây nứt vỡ thân van.

• Chọn sai vật liệu: Dùng van gang cho môi trường hóa chất ăn mòn mạnh thay vì vật liệu inox chuyên dụng.

• Sử dụng sai mục đích điều tiết lưu lượng: Dẫn đến mỏi cơ học, xói mòn cánh van và hỏng hóc sớm.

• Không bảo dưỡng định kỳ: Khiến trục van bị kẹt cứng, gỉ sét do thiếu mỡ bôi trơn sau thời gian dài vận hành.

Checklist lựa chọn van cổng

• Xác định chính xác tính chất hóa học và nhiệt độ của lưu chất.

• Kiểm tra áp suất làm việc tối đa của hệ thống đường ống.

• Đối chiếu tiêu chuẩn mặt bích kết nối (JIS, DIN, ANSI).

• Lựa chọn vật liệu thân và gioăng làm kín tương thích.

• Quyết định kiểu vận hành phù hợp (tay quay cơ học hay tự động hóa).

• Lựa chọn thương hiệu uy tín có nguồn gốc rõ ràng.

• Yêu cầu đầy đủ chứng nhận chất lượng và xuất xứ CO/CQ.

• Kiểm tra kích thước không gian lắp đặt thực tế trên tuyến ống.

• Thỏa thuận chính sách bảo hành và hỗ trợ kỹ thuật từ nhà cung cấp.

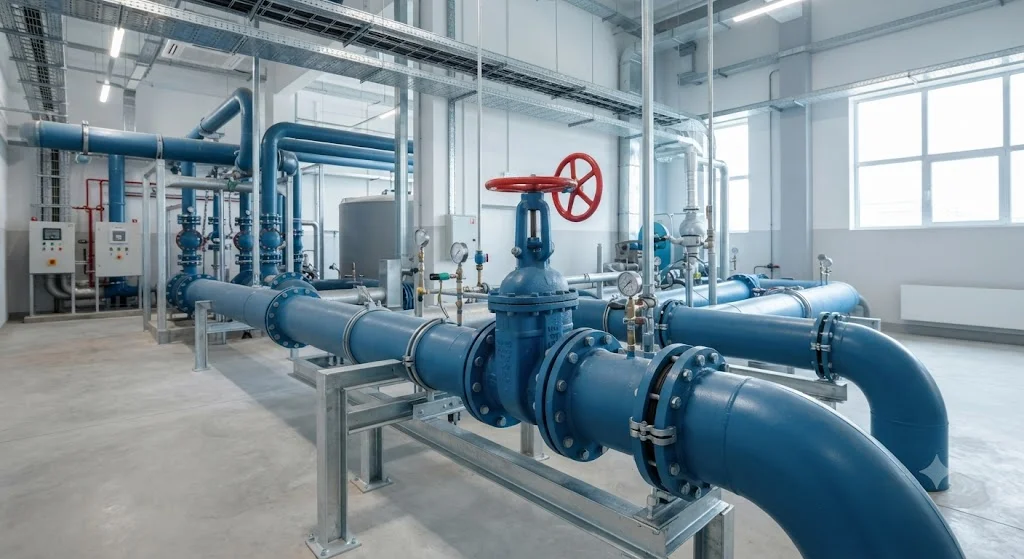

Hướng dẫn lắp đặt và bảo trì van cổng

Công tác lắp đặt cần tuân thủ nghiêm ngặt các bước kỹ thuật để đảm bảo độ bền tối đa cho thiết bị:

• Kiểm tra kỹ kích thước và tiêu chuẩn mặt bích của đường ống trước khi lắp.

• Vệ sinh sạch sẽ bề mặt bích, loại bỏ hoàn toàn mạt hàn, rỉ sét và bụi bẩn.

• Đặt gioăng đệm làm kín đúng vị trí giữa hai mặt bích.

• Siết đều lực các bu lông theo hình chéo góc để phân bố lực ép đồng đều.

• Tiến hành mở thử vài lần bằng tay quay để kiểm tra hành trình chuyển động trước khi đưa vào vận hành chính thức.

• Thực hiện kiểm tra rò rỉ áp lực, lên lịch bảo dưỡng định kỳ và tra mỡ bôi trơn trục van mỗi 6 tháng một lần.

F. FAQ

Câu hỏi thường gặp

Van cổng DN125 có kích thước bao nhiêu inch?

Quy cách DN125 tương đương với đường kính danh nghĩa khoảng 5 inch theo hệ thống đo lường quốc tế.

Van cổng nên dùng vật liệu nào?

Tùy thuộc vào môi trường sử dụng: vật liệu gang phù hợp cho nước sạch thông thường, vật liệu inox chuyên dùng cho hóa chất ăn mòn, còn thép đúc đáp ứng tốt các hệ thống nhiệt độ và áp suất cao.

Van cổng có dùng để điều tiết lưu lượng không?

Không. Dòng thiết bị này chỉ được thiết kế chuyên dụng cho trạng thái đóng hoàn toàn hoặc mở hoàn toàn, việc dùng để tiết lưu sẽ làm mỏi và phá hủy cánh van nhanh chóng.

Nên chọn van cổng ty nổi hay ty chìm?

Nên chọn ty nổi khi cần quan sát trực quan hành trình đóng mở từ xa và không gian lắp đặt rộng rãi; ngược lại, hãy chọn ty chìm cho các không gian hẹp hoặc hầm kỹ thuật ngầm.

Van cổng phù hợp với tiêu chuẩn mặt bích nào?

Sản phẩm hỗ trợ đa dạng các tiêu chuẩn mặt bích phổ biến trên thị trường hiện nay bao gồm JIS 10K, DIN PN16, ANSI 150 và BS tương ứng với từng nhà sản xuất.

Tổng kết

Nắm vững đặc điểm cấu tạo, thông số kỹ thuật và phương án lựa chọn van cổng dn125 là chìa khóa vàng giúp hệ thống đường ống công nghiệp vận hành ổn định, an toàn và bền bỉ theo thời gian. Việc đầu tư đúng thiết bị chất lượng cao sẽ giúp doanh nghiệp triệt tiêu rủi ro rò rỉ và tối ưu hóa đáng kể chi phí bảo trì dài hạn.
