Van điều chỉnh lưu lượng: Giải pháp tối ưu kiểm soát tốc độ hệ thống thủy lực & khí nén

Bạn đã bao giờ đối mặt với tình trạng xi lanh thủy lực di chuyển quá nhanh gây va đập, motor thủy lực bị rung lắc dữ dội, hay lưu lượng dầu không ổn định khiến máy móc hoạt động thiếu chính xác? Đây là những vấn đề kinh điển trong kỹ thuật tự động hóa, và nguyên nhân sâu xa thường không nằm ở bơm hay xi lanh, mà là do lưu lượng chưa được kiểm soát đúng cách.

Đây chính là lúc van điều chỉnh lưu lượng phát huy vai trò tối quan trọng. Thiết bị này không chỉ đóng vai trò là "người cầm lái" điều tiết tốc độ, mà còn là yếu tố quyết định sự ổn định và độ bền của toàn bộ hệ thống. Bài viết này sẽ giúp bạn hiểu tường tận về nguyên lý, cách lựa chọn và ứng dụng thực tế để tối ưu hóa hiệu suất máy móc của mình.

Van điều chỉnh lưu lượng là gì?

Van điều chỉnh lưu lượng (Flow Control Valve) là thiết bị kỹ thuật chuyên dụng được thiết kế để điều chỉnh lượng chất lỏng (thủy lực) hoặc khí nén đi qua hệ thống. Mục đích cốt lõi là kiểm soát tốc độ di chuyển của cơ cấu chấp hành như xi lanh, motor, từ đó đảm bảo máy móc vận hành đúng chu kỳ và yêu cầu kỹ thuật.

Nói một cách đơn giản, nếu bơm cung cấp "năng lượng" thì Flow Control Valve là bộ phận "phân phối" năng lượng đó. Bằng cách thay đổi tiết diện dòng chảy bên trong, van cho phép tăng hoặc giảm lưu lượng đi qua. Mối quan hệ này rất trực quan: khi bạn thu nhỏ tiết diện, lưu lượng sẽ giảm, dẫn đến tốc độ xi lanh chậm lại. Ngược lại, mở rộng tiết diện sẽ giúp tăng lưu lượng và đẩy nhanh tốc độ vận hành. Việc kiểm soát chính xác này giúp hệ thống giảm thiểu dao động, ổn định áp suất làm việc và kéo dài tuổi thọ cho các chi tiết cơ khí bên trong thiết bị.

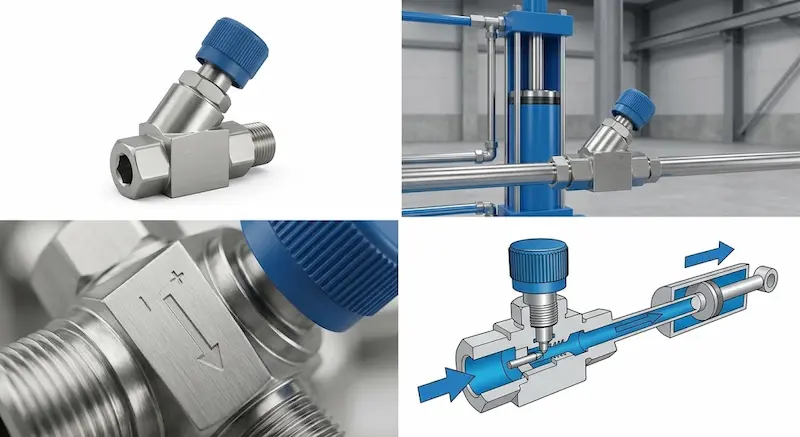

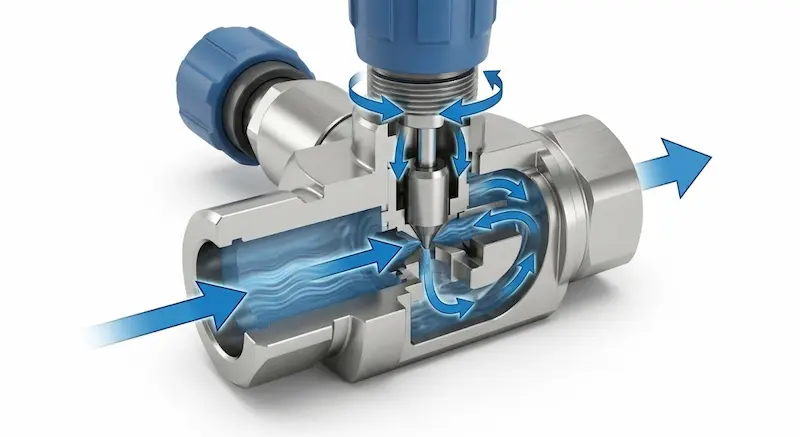

Cấu tạo của van điều chỉnh lưu lượng

Để đạt được khả năng điều tiết lưu lượng chính xác, một Flow Control Valve tiêu chuẩn thường bao gồm các thành phần chủ chốt sau:

• Thân van: Vỏ bảo vệ bên ngoài, thường làm bằng vật liệu chịu áp lực cao như thép, hợp kim nhôm hoặc inox.

• Núm điều chỉnh: Bộ phận để người vận hành thay đổi mức lưu lượng theo ý muốn.

• Kim van (Piston điều tiết): Thành phần quan trọng nhất, di chuyển lên xuống để thay đổi kích thước khe hở (tiết diện) dòng chảy.

• Lò xo: Giúp giữ vị trí kim van và đảm bảo độ phản hồi ổn định khi có áp suất tác động.

• Gioăng làm kín: Ngăn chặn rò rỉ chất lỏng hoặc khí ra môi trường ngoài.

• Cổng vào/Cổng ra: Điểm kết nối với đường ống hệ thống, đảm bảo dòng chảy đi qua van theo đúng hướng thiết kế.

Sự phối hợp nhịp nhàng giữa kim van và núm điều chỉnh cho phép kiểm soát lưu lượng cực kỳ tinh vi, ngay cả trong những môi trường làm việc khắc nghiệt.

Phân loại van điều chỉnh lưu lượng

Trên thị trường hiện nay có nhiều loại van khác nhau, mỗi loại được tối ưu cho các mục đích sử dụng cụ thể:

• Van tiết lưu: Là loại phổ biến nhất, hoạt động dựa trên nguyên tắc bóp hẹp dòng chảy. Ưu điểm là nhỏ gọn, giá rẻ, nhưng lưu lượng có thể thay đổi nếu áp suất đầu vào biến động.

• Van điều chỉnh lưu lượng có bù áp: Được thiết kế để duy trì lưu lượng không đổi ngay cả khi áp suất tải thay đổi. Đây là lựa chọn bắt buộc cho các hệ thống cần sự ổn định tuyệt đối.

• Van điều chỉnh một chiều: Chỉ cho phép kiểm soát lưu lượng theo một hướng nhất định và cho phép dòng chảy tự do ở chiều ngược lại, thường dùng trong các mạch xi lanh thủy lực.

Thông số kỹ thuật cần quan tâm

Khi chọn mua Flow Control Valve, bạn không nên chỉ nhìn vào thương hiệu. Các thông số sau đây mới là chìa khóa để đảm bảo hiệu suất hệ thống:

• Lưu lượng định mức: Lượng dầu hoặc khí tối đa có thể đi qua van mà không gây tổn thất áp suất quá mức.

• Áp suất làm việc: Phải lớn hơn hoặc bằng áp suất vận hành tối đa của hệ thống để đảm bảo an toàn.

• Kích thước ren (cổng kết nối): Đảm bảo phù hợp với đường ống hiện có (ví dụ: ren G 1/4", 3/8", 1/2"...).

• Nhiệt độ: Vật liệu gioăng phải chịu được nhiệt độ của môi chất.

• Vật liệu: Tùy thuộc vào việc bạn dùng dầu thủy lực hay khí nén mà chọn loại thép hoặc hợp kim phù hợp.

Mỗi thông số này đều ảnh hưởng trực tiếp tới hiệu suất. Chọn sai lưu lượng định mức có thể khiến hệ thống bị quá nhiệt, trong khi sai kích thước ren sẽ dẫn đến rò rỉ và tốn kém thời gian lắp đặt.

Tại sao cần sử dụng Flow Control Valve?

Nhiều người lầm tưởng rằng chỉ cần giảm áp suất bơm là có thể giảm được tốc độ của xi lanh. Đây là một sai lầm nghiêm trọng về mặt kỹ thuật. Áp suất là lực, còn lưu lượng mới là tốc độ. Khi bạn giảm áp suất, hệ thống sẽ mất khả năng thắng tải, dẫn đến máy chạy yếu, dừng đột ngột hoặc hoạt động không ổn định.

Flow Control Valve cho phép bạn giữ nguyên áp suất để đảm bảo lực kéo/đẩy, nhưng lại kiểm soát chính xác lưu lượng dầu/khí. Điều này giúp:

• Xi lanh di chuyển êm ái, không bị giật cục.

• Động cơ thủy lực duy trì tốc độ quay chuẩn xác theo yêu cầu sản xuất.

• Giảm hiện tượng thủy kích (Water Hammer) gây nứt vỡ đường ống.

• Bảo vệ các thiết bị hạ nguồn khỏi việc bị "ép" tải quá mức.

Việc đầu tư một chiếc van phù hợp ngay từ đầu sẽ giúp bạn tiết kiệm hàng trăm triệu đồng chi phí sửa chữa máy móc sau này.

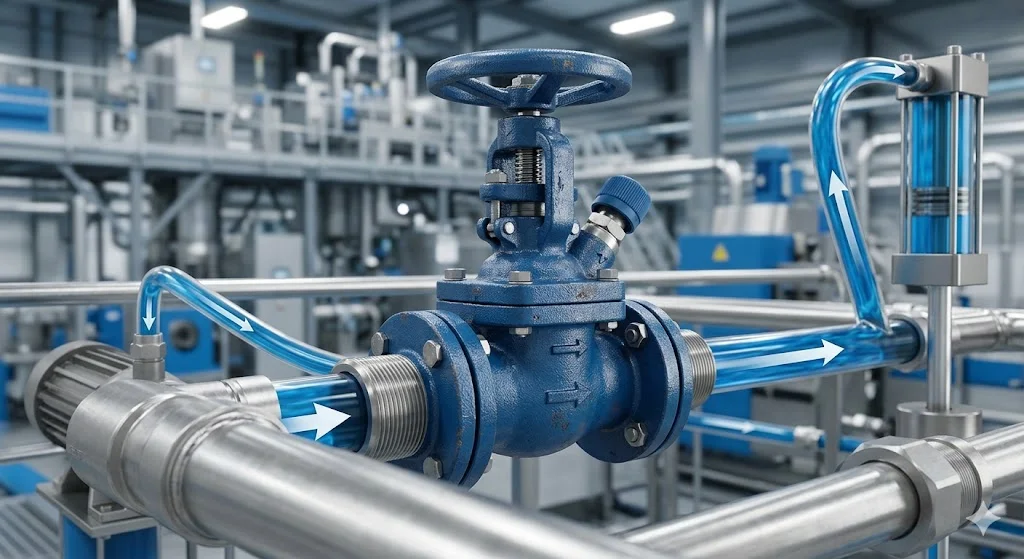

Ứng dụng thực tế

Hiện nay, van điều chỉnh lưu lượng xuất hiện ở hầu hết các máy móc công nghiệp hiện đại:

• Máy ép thủy lực: Điều khiển tốc độ ép xuống chậm và chính xác, tránh làm hỏng phôi.

• Máy CNC: Kiểm soát tốc độ bàn máy, đảm bảo độ bóng bề mặt khi gia công.

• Dây chuyền tự động: Điều khiển các cánh tay robot hoặc xi lanh khí nén trong các khâu đóng gói, gắp sản phẩm.

• Máy xây dựng: Ổn định các cơ cấu cần cẩu, máy xúc để đảm bảo an toàn vận hành.

Cách lựa chọn Flow Control Valve phù hợp

Để đảm bảo chọn đúng thiết bị, hãy sử dụng checklist sau:

1. Xác định lưu lượng hệ thống: Đảm bảo van đáp ứng được lưu lượng tối đa của bơm.

2. Xác định áp suất cực đại: Chọn van có ngưỡng áp suất cao hơn áp suất làm việc thực tế.

3. Kiểm tra môi chất: Dầu thủy lực hay khí nén? (Gioăng van khác nhau giữa hai môi chất này).

4. Chọn kích thước ren: Đồng bộ với hệ thống đường ống.

5. Kiểu điều chỉnh: Núm xoay tay hay điều khiển điện (tùy vào mức độ tự động hóa).

6. Thương hiệu: Ưu tiên các nhà sản xuất có uy tín để đảm bảo độ bền.

Sai lầm thường gặp khi sử dụng

• Chọn sai kích cỡ: Van quá nhỏ gây tổn thất áp suất, van quá lớn làm mất đi độ nhạy điều chỉnh.

• Lắp ngược chiều: Làm mất chức năng tiết lưu hoặc gây chặn dòng hoàn toàn.

• Không vệ sinh hệ thống: Cặn bẩn lọt vào van làm xước kim van, dẫn đến rò rỉ nội bộ.

• Điều chỉnh quá mức: Vặn van quá chặt gây quá tải cho bơm, dẫn đến nóng dầu.

Hướng dẫn lắp đặt và bảo dưỡng

Việc lắp đặt đúng cách quyết định 50% tuổi thọ của thiết bị:

• Bước 1: Kiểm tra sạch sẽ đường ống trước khi lắp.

• Bước 2: Lắp đúng hướng dòng chảy (thường có mũi tên trên thân van).

• Bước 3: Điều chỉnh từ từ, quan sát tốc độ cơ cấu chấp hành cho đến khi đạt yêu cầu.

• Bảo dưỡng: Kiểm tra định kỳ 6 tháng/lần để phát hiện rò rỉ tại gioăng, vệ sinh sạch sẽ để tránh kẹt kim van.

FAQ – Câu hỏi thường gặp

Van điều chỉnh lưu lượng khác gì van tiết lưu?

 Thực tế chúng là một, nhưng "Flow Control Valve" là tên gọi tổng quát, còn "van tiết lưu" thường ám chỉ loại van cấu tạo đơn giản.

Van này có dùng cho khí nén không?

 Có, nhưng bạn phải chọn đúng model thiết kế riêng cho khí nén (vật liệu và gioăng khác thủy lực).

Khi nào nên dùng van bù áp?

 Khi bạn cần tốc độ xi lanh không đổi dù tải trọng thay đổi liên tục.

Có cần bảo dưỡng định kỳ không?

 Rất cần thiết, đặc biệt là kiểm tra độ kín của gioăng để tránh rò rỉ.

Van có làm giảm áp suất không?

 Nó tạo ra một mức sụt áp nhất định, đây là bản chất của việc tiết lưu.

Kết luận

Van điều chỉnh lưu lượng chính là "trái tim" trong việc kiểm soát tốc độ của bất kỳ hệ thống truyền động nào. Việc nắm vững cách chọn lựa và sử dụng không chỉ giúp máy móc của bạn hoạt động chính xác hơn mà còn giúp kéo dài tuổi thọ thiết bị, giảm thiểu thời gian dừng máy ngoài ý muốn.

Đừng để những sự cố rung lắc hay tốc độ không kiểm soát làm gián đoạn dây chuyền sản xuất của bạn. Nếu bạn đang tìm kiếm van điều chỉnh lưu lượng phù hợp nhất cho hệ thống thủy lực hoặc khí nén, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được tư vấn model tối ưu, thông số chính xác và giải pháp vận hành tiết kiệm nhất. Chúng tôi luôn sẵn sàng đồng hành cùng hiệu suất máy móc của bạn

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van điều chỉnh lưu lượng
