Safety Relief Valve là gì? Vai trò và cách lựa chọn tối ưu cho hệ thống áp lực

Trong các hệ thống công nghiệp vận hành bằng áp suất như nồi hơi, đường ống dẫn khí hay các bình chứa hóa chất, việc kiểm soát áp suất là ưu tiên sống còn. Tình huống đường ống tăng áp đột ngột hay bình chịu áp vượt ngưỡng an toàn là những "cơn ác mộng" đối với bất kỳ kỹ sư vận hành nào. Nếu không có thiết bị bảo vệ kịp thời, hậu quả có thể dẫn đến thiệt hại nghiêm trọng về tài sản, buộc phải dừng sản xuất, và nguy hiểm hơn cả là mất an toàn lao động nghiêm trọng.

Đứng trước những rủi ro đó, Safety Relief Valve chính là thiết bị bảo vệ "tuyến cuối" của hệ thống. Với khả năng tự động xả lưu chất khi áp suất vượt ngưỡng, nó đóng vai trò then chốt trong việc duy trì sự toàn vẹn của thiết bị và đảm bảo môi trường làm việc an toàn. Bài viết này sẽ cung cấp cái nhìn chuyên sâu về Safety Relief Valve, nguyên lý vận hành và những lưu ý quan trọng để bạn lựa chọn thiết bị phù hợp nhất cho hệ thống của mình.

Safety Relief Valve đóng vai trò gì trong hệ thống áp lực?

Trong kỹ thuật cơ khí, áp suất là một thông số cực kỳ nhạy cảm. Chỉ một sự cố nhỏ ở bơm, bộ điều khiển hoặc hiện tượng giãn nở nhiệt cũng đủ để áp suất trong hệ thống tăng vọt. Khi đó, nếu không có thiết bị giảm áp, toàn bộ áp lực dư thừa sẽ tác động lên thành ống hoặc vỏ bình, gây nứt vỡ hoặc thậm chí là nổ bình chứa.

Safety Relief Valve đóng vai trò là "chốt chặn an toàn" cuối cùng. Khác với các thiết bị điều khiển thông thường, thiết bị này hoạt động hoàn toàn tự động, không cần năng lượng bên ngoài. Khi hệ thống gặp sự cố quá áp, van sẽ ngay lập tức mở ra, giải phóng một lượng lưu chất cần thiết để đưa áp suất trở về ngưỡng an toàn. Sự có mặt của thiết bị này không chỉ giúp bảo vệ tài sản, giảm thiểu downtime mà còn là yêu cầu bắt buộc để tuân thủ các tiêu chuẩn an toàn quốc tế nghiêm ngặt như ASME, API hay ISO, giúp nhà máy tránh được những rủi ro pháp lý và kỹ thuật không đáng có.

Van an toàn xả áp là gì?

Safety Relief Valve (van an toàn xả áp) là thiết bị bảo vệ tự động, được thiết kế để mở ra khi áp suất bên trong thiết bị hoặc đường ống vượt quá giá trị cài đặt (Set Pressure). Thiết bị này ngăn chặn hiện tượng quá áp (Overpressure), bảo vệ toàn vẹn cho bình áp lực và các đường ống công nghiệp.

Để hiểu đúng về thiết bị, cần nắm rõ các thuật ngữ kỹ thuật sau:

• Set Pressure (Áp suất cài đặt): Ngưỡng áp suất mà tại đó van bắt đầu mở.

• Overpressure: Khoảng áp suất tăng thêm so với áp suất cài đặt khi van đạt lưu lượng xả tối đa.

• Reseat Pressure: Áp suất mà tại đó van đóng lại sau khi đã xả áp.

• Blowdown: Chênh lệch giữa áp suất cài đặt và áp suất đóng lại, biểu thị sự ổn định của van sau khi xả.

Việc vận hành chính xác các chỉ số này quyết định khả năng đáp ứng của van trong các tình huống khẩn cấp, đảm bảo hệ thống không bị xả quá mức cần thiết hoặc không đóng kín sau khi đã hoàn thành nhiệm vụ.

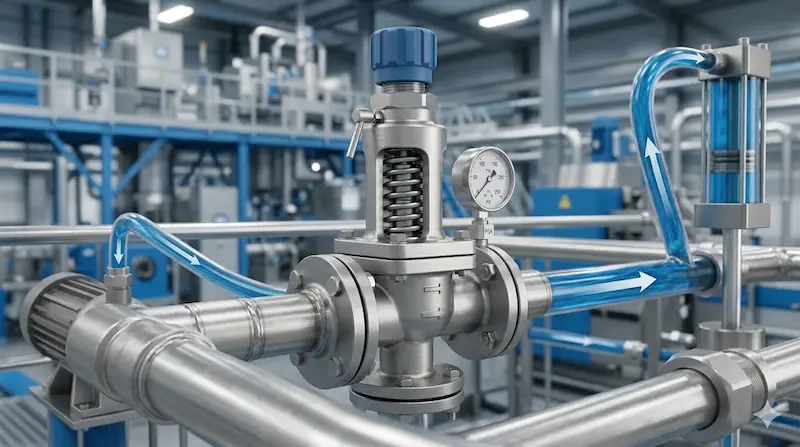

Cấu tạo của Safety Relief Valve

Một van an toàn xả áp chuyên dụng có cấu tạo tinh vi nhằm đảm bảo độ tin cậy tuyệt đối:

• Body (Thân van): Thường làm bằng thép đúc hoặc inox chịu áp cao.

• Spring (Lò xo): Bộ phận quan trọng nhất điều chỉnh lực đóng, quyết định áp suất cài đặt.

• Disc (Đĩa van) và Seat (Đế van): Cặp bề mặt làm kín giúp ngăn rò rỉ khi áp suất ở ngưỡng bình thường.

• Stem (Trục van): Truyền lực từ lò xo xuống đĩa van.

• Bonnet (Nắp van): Bảo vệ các bộ phận bên trong.

• Nozzle (Vòi xả): Nơi lưu chất đi qua trước khi thoát ra ngoài.

• Lever (Tay giật): Dùng để kiểm tra van thủ công trong quá trình bảo trì.

Sự kết hợp giữa độ chính xác của lò xo và độ khít của bề mặt tiếp xúc đĩa-đế là yếu tố tiên quyết để van không bị rò rỉ (leakage) khi vận hành ở áp suất làm việc bình thường.

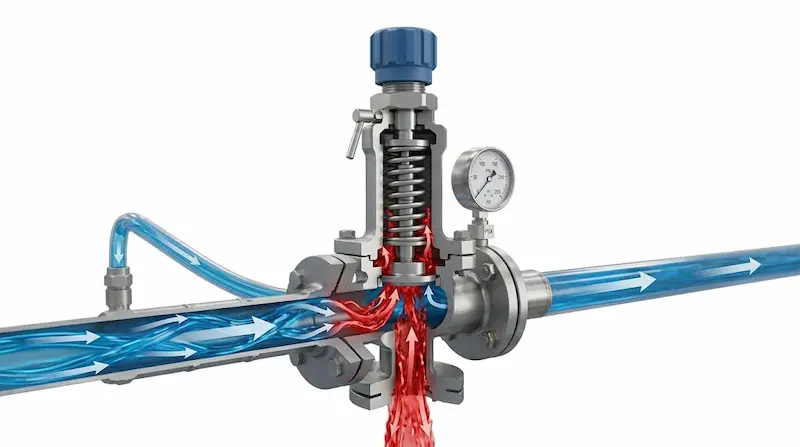

Nguyên lý hoạt động

Nguyên lý của van an toàn xả áp dựa trên sự cân bằng lực giữa áp suất lưu chất và lực nén lò xo:

1. Trạng thái bình thường: Lực lò xo lớn hơn áp suất lưu chất, giữ đĩa van ép chặt vào đế van, đảm bảo hệ thống kín hoàn toàn.

2. Trạng thái quá áp: Khi áp suất hệ thống tăng cao vượt ngưỡng cài đặt, lực đẩy từ áp suất sẽ thắng lực nén lò xo.

3. Mở van: Đĩa van được nâng lên khỏi đế, lưu chất thoát ra ngoài qua vòi xả.

4. Hồi phục: Khi áp suất giảm xuống dưới ngưỡng cài đặt, lực lò xo đẩy đĩa van quay trở lại vị trí đóng kín.

Tùy vào ứng dụng, van có thể có cơ chế Pop action (mở nhanh, thoát lưu chất tức thì cho hơi) hoặc Modulating action (mở từ từ tùy theo mức độ áp suất cho chất lỏng), giúp giảm thiểu hiện tượng rung lắc trong hệ thống.

Các loại Safety Relief Valve phổ biến

Việc phân loại van an toàn xả áp giúp kỹ sư lựa chọn thiết bị phù hợp với môi chất và môi trường làm việc:

• Theo cơ chế:

  • Spring Loaded: Sử dụng lò xo truyền thống, đơn giản và bền bỉ.

  • Pilot Operated: Sử dụng van điều khiển (pilot) để vận hành, cho độ chính xác cực cao với áp suất lớn.

  • Balanced Bellows: Có ống xếp để bù trừ áp suất ngược, phù hợp cho hệ thống có áp suất xả thay đổi.

• Theo môi chất: Van dành cho hơi (Steam), khí (Gas/Air), nước (Water) hoặc hóa chất (Chemical) sẽ có cấu tạo vật liệu làm kín khác nhau để chống ăn mòn.

• Theo vật liệu: Từ đồng (Brass) cho áp thấp, gang (Cast Iron), thép carbon đến thép không gỉ (Stainless Steel) cho môi trường khắc nghiệt.

Thông số kỹ thuật quan trọng

Khi lựa chọn van an toàn xả áp, bạn cần phân tích các thông số sau:

• Set Pressure: Áp suất cài đặt van mở (cần khớp với áp suất thiết kế bình).

• Orifice Size: Kích thước lỗ xả, quyết định lưu lượng xả tối đa.

• Capacity: Khả năng xả lưu chất trong một đơn vị thời gian (kg/h hoặc m³/h).

• Material: Vật liệu vỏ và gioăng phải tương thích với lưu chất (nếu không sẽ gây rò rỉ hóa chất).

• Flow Coefficient (K_d ): Hệ số dòng chảy, dùng để tính toán năng lực xả của van.

Việc chọn sai thông số không chỉ khiến van không hoạt động đúng lúc mà còn gây ra tình trạng "van kêu" (chatter) hoặc không đóng kín sau khi xả.

Bảng so sánh: Safety Valve vs Relief Valve vs van an toàn xả áp

Tại sao cần lắp Safety Relief Valve?

Việc lắp đặt van an toàn xả áp là yêu cầu bắt buộc vì:

• Bảo vệ thiết bị: Ngăn ngừa hư hỏng vĩnh viễn cho máy nén, lò hơi, bình chứa.

• Bảo vệ con người: Tránh các tai nạn cháy nổ đáng tiếc tại nơi làm việc.

• Giảm thiểu Downtime: Hệ thống được bảo vệ sẽ ít hư hỏng hơn, giúp dây chuyền vận hành ổn định.

• Tuân thủ tiêu chuẩn: Các tiêu chuẩn ASME/API yêu cầu thiết bị này như một chứng chỉ an toàn cho nhà máy.

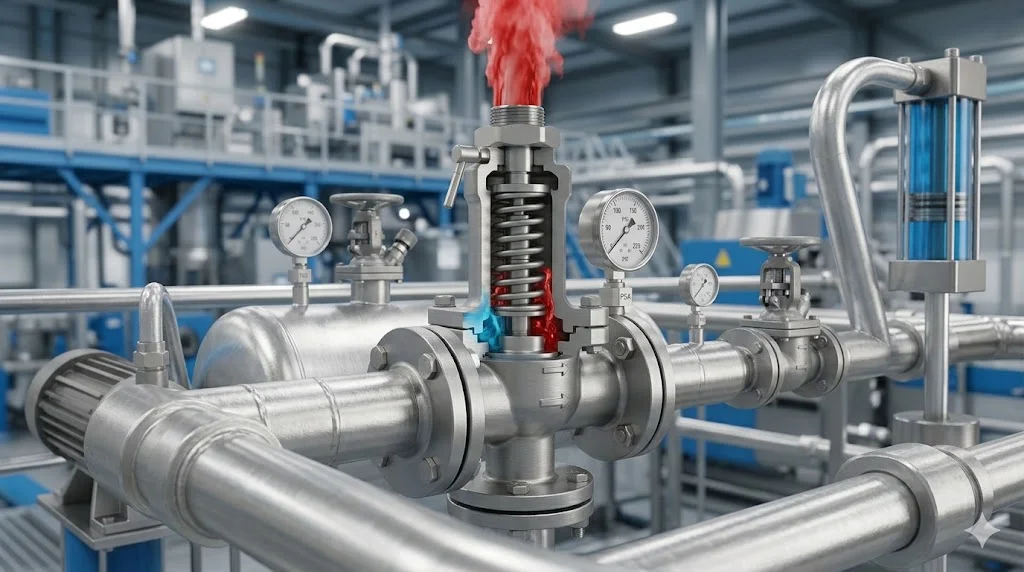

Ứng dụng thực tế

Van an toàn xả áp có mặt trong hầu hết các ngành công nghiệp chủ chốt:

• Năng lượng: Bảo vệ các nồi hơi (Boiler) trong nhà máy điện.

• Dầu khí: Kiểm soát áp suất tại các trạm chiết rót, đường ống dẫn dầu.

• Thực phẩm & Dược phẩm: Đảm bảo an toàn cho các tank lên men, thiết bị tiệt trùng.

• Khí nén (HVAC): Bảo vệ các máy nén khí (Compressor) và hệ thống làm lạnh.

Những sai lầm thường gặp

• Chọn sai áp suất: Van mở quá sớm gây thất thoát hoặc mở quá muộn gây nổ.

• Lắp sai chiều: Lưu chất không thể thoát ra, làm mất chức năng bảo vệ.

• Không kiểm tra định kỳ: Van bị kẹt (stick) do cặn bẩn, khiến nó không thể mở khi cần.

• Xả không đúng vị trí: Dẫn lưu chất nguy hiểm ra môi trường làm việc gây bỏng hoặc cháy nổ.

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn:

1. Lưu chất: Xác định tính ăn mòn và trạng thái (khí/lỏng/hơi).

2. Áp suất: Phải nhỏ hơn hoặc bằng áp suất chịu đựng tối đa của thiết bị.

3. Lưu lượng: Tính toán tổng lưu lượng cần xả khi hệ thống gặp sự cố.

4. Chứng nhận: Ưu tiên các dòng van có dấu kiểm định quốc tế (UV, ASME).

Checklist lắp đặt:

• Luôn lắp theo phương thẳng đứng.

• Không được lắp van khóa (gate valve) ở đầu ra nếu chưa có tính toán đặc biệt.

• Kiểm tra định kỳ bằng cách vận hành thử (nếu cho phép) hoặc hiệu chuẩn áp suất mở tại các trung tâm đo lường.

FAQ – Câu hỏi thường gặp

Safety Relief Valve có phải Safety Valve không?

 Chúng có cùng chức năng bảo vệ, nhưng van an toàn xả áp là loại đa năng hơn, dùng được cho cả hơi và chất lỏng.

Bao lâu nên kiểm tra van an toàn xả áp?

 Thông thường là 6–12 tháng/lần tùy theo môi trường làm việc có nhiều bụi bẩn hay hóa chất không.

Có thể điều chỉnh áp suất mở không?

 Có, nhưng chỉ được thực hiện bởi kỹ thuật viên có chuyên môn và thiết bị thử áp (test bench) đạt chuẩn.

Khi nào nên thay mới?

 Khi van bị rò rỉ mà không thể sửa chữa, hoặc đã qua thời gian sử dụng khuyến cáo của nhà sản xuất.

Kết luận

Van an toàn xả áp không chỉ là một thiết bị phụ trợ, mà là "bùa hộ mệnh" cho hệ thống áp lực của bạn. Việc hiểu rõ nguyên lý, lựa chọn đúng loại và bảo trì định kỳ sẽ giúp doanh nghiệp vận hành an toàn, hiệu quả và bền vững.
