Van 1 Chiều Lá: Giải Pháp Ngăn Dòng Chảy Ngược Hiệu Quả Cho Hệ Thống Đường Ống

Trong các hệ thống công nghiệp hiện đại như cấp thoát nước, trạm bơm, hơi nóng hay các đường ống hóa chất, việc kiểm soát hướng di chuyển của lưu chất là yếu tố sống còn. Hiện tượng dòng chảy ngược (backflow) không chỉ gây giảm hiệu suất vận hành mà còn tạo ra các cú sốc thủy lực, dẫn đến hư hỏng thiết bị và làm tăng chi phí bảo trì ngoài ý muốn. Để giải quyết triệt để vấn đề này, van 1 chiều lá đã trở thành thiết bị tiêu chuẩn, được các kỹ sư tin dùng nhờ cấu tạo tối giản, độ bền cơ học cao và khả năng đóng mở hoàn toàn tự động theo áp lực của dòng chảy.

Vậy van 1 chiều lá thực chất có cấu tạo như thế nào và nguyên lý vận hành ra sao? Làm thế nào để phân biệt giữa các dòng van lá đơn, van hai lá hay van lá nghiêng để tối ưu hóa chi phí? Đâu là những sai lầm phổ biến khi lựa chọn và lắp đặt khiến van nhanh xuống cấp? Hãy cùng chúng tôi đi sâu vào phân tích chuyên môn về dòng van này, từ đó giúp bạn đưa ra những quyết định mua sắm sáng suốt, bảo vệ hệ thống của mình một cách bền vững nhất.

Van 1 chiều lá là gì?

Van 1 chiều lá (Swing Check Valve) là loại van công nghiệp được thiết kế với cơ chế vận hành chỉ cho phép lưu chất đi qua theo một chiều duy nhất và tự động chặn dòng chảy ngược lại khi lưu lượng dừng hoặc đảo chiều. Đây là thiết kế cơ bản nhất nhưng lại mang tính ứng dụng cao nhất trong các hệ thống đường ống kích thước lớn.

Đúng như tên gọi, cấu tạo của van bao gồm một "lá" (đĩa van) được gắn trên một bản lề. Khi có áp lực dòng chảy thuận, lá van sẽ được đẩy lên (lật ra khỏi đường ống) để lưu chất đi qua. Khi dòng chảy ngừng hoặc áp suất phía sau cao hơn phía trước, trọng lực và áp lực từ dòng lưu chất ngược sẽ ép lá van quay trở lại vị trí đóng, niêm phong đường ống một cách kín khít. Nhờ vào sự đơn giản này, van 1 chiều lá đóng vai trò như một "người bảo vệ" thầm lặng, bảo vệ các máy bơm, bồn chứa và các thiết bị nhạy cảm khác khỏi hư hại do dòng chảy ngược gây ra.

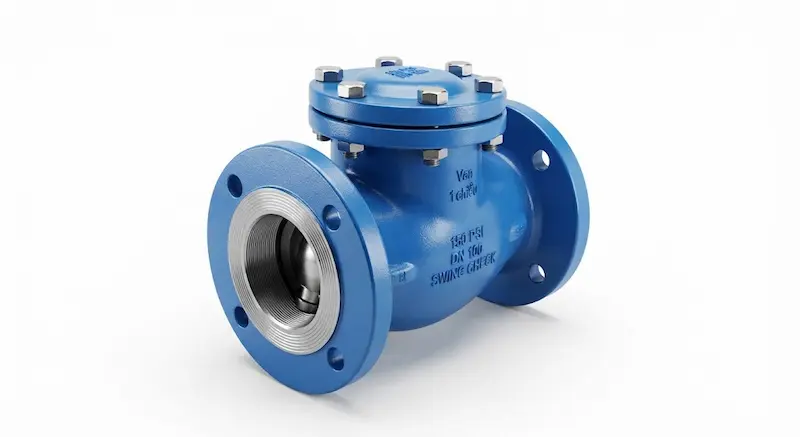

Cấu tạo và nguyên lý hoạt động

Sự tinh tế của van 1 chiều lá nằm ở cấu trúc cơ khí cực kỳ đơn giản nhưng vô cùng hiệu quả:

• Thân van: Thường được đúc nguyên khối từ vật liệu bền như gang, inox hoặc thép, đảm bảo khả năng chịu áp lực cao.

• Lá van (Đĩa van): Thành phần quan trọng nhất, có hình dạng tròn hoặc oval, gắn chặt với trục bản lề.

• Trục bản lề: Là điểm tựa để lá van xoay, cho phép đĩa van lật mở dễ dàng.

• Gioăng làm kín: Thường làm từ cao su EPDM, NBR hoặc Teflon, đảm bảo độ kín khít giữa lá van và thân van khi đóng.

• Nắp van: Phần có thể tháo rời để thuận tiện cho việc kiểm tra, bảo trì hoặc thay thế lá van mà không cần tháo cả thân van ra khỏi đường ống.

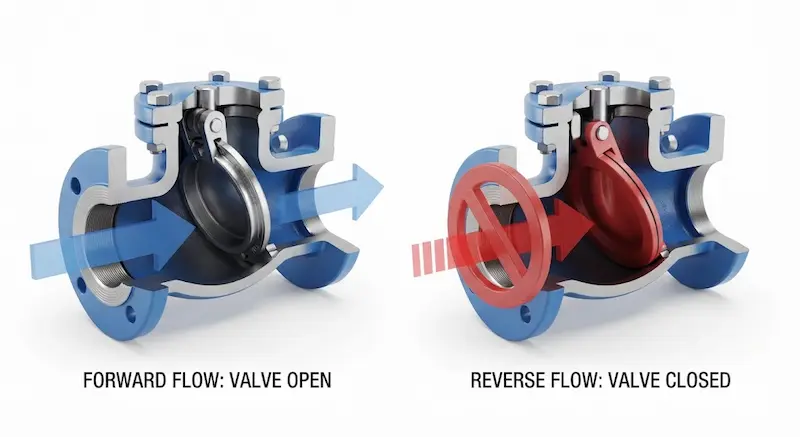

Nguyên lý hoạt động hoàn toàn tự động: Khi máy bơm khởi động, áp suất phía đầu vào đẩy lá van rời khỏi đế, tạo ra khoảng không gian cho lưu chất đi qua. Khi máy bơm dừng lại, tốc độ dòng chảy giảm về không, trọng lượng của chính lá van (kết hợp với áp suất ngược) sẽ kéo lá van sập xuống đế, chặn đứng dòng chảy. Việc đóng mở này diễn ra trơn tru, không cần đến bất kỳ tác động điện hay cơ khí nào từ bên ngoài, biến nó thành thiết bị tự hành an toàn tuyệt đối.

Phân tích chuyên sâu về van 1 chiều

Phân loại van 1 chiều lá

Để đáp ứng các nhu cầu khác nhau, thị trường hiện nay cung cấp nhiều loại van 1 chiều:

• Theo vật liệu: Van lá gang là lựa chọn kinh tế cho hệ thống nước thường; van inox 304/316 dùng cho môi trường ăn mòn, thực phẩm; van thép dùng cho hơi nóng hoặc áp lực cực cao.

• Theo kiểu kết nối: Kết nối mặt bích (phổ biến cho DN50 trở lên), kết nối ren (cho các kích thước nhỏ) và kiểu Wafer (kẹp giữa hai mặt bích để tiết kiệm không gian).

• Theo kiểu lá van: Loại lá đơn (thông dụng nhất), loại hai lá (Dual Plate – đóng mở nhanh, giảm va đập thủy lực) và loại lá nghiêng (Tilting Disc – giảm ma sát, tổn thất áp suất cực thấp).

Thông số kỹ thuật van 1 chiều

Một hệ thống đường ống chuyên nghiệp cần tuân thủ các thông số kỹ thuật chuẩn:

So sánh van 1 chiều với các loại van khác

So với van 1 chiều lò xo, van lá có tổn thất áp suất thấp hơn nhiều, rất lý tưởng cho các hệ thống cần lưu lượng lớn và liên tục. So với van 1 chiều cánh bướm, van lá bền hơn trong các môi trường có tạp chất, vì nó ít bị vướng bởi các vật thể lạ trong dòng chảy. Tuy nhiên, van lá có tốc độ đóng không nhanh bằng van lò xo, do đó nếu hệ thống có hiện tượng búa nước quá mạnh, người dùng nên cân nhắc kỹ.

Tại sao nên sử dụng van 1 chiều?

Ưu điểm lớn nhất là tính tự động và sự bền bỉ. Cấu tạo ít chi tiết thừa giúp giảm thiểu nguy cơ hỏng hóc cơ khí. Việc bảo trì cũng rất đơn giản: bạn chỉ cần mở nắp van để kiểm tra hoặc làm sạch lá van mà không cần cắt ống. Dù vậy, hãy lưu ý: van lá cần không gian đủ rộng để lá van mở hết hành trình và phải được lắp đặt đúng hướng, nếu không, dòng chảy sẽ bị chặn hoàn toàn hoặc van sẽ bị hỏng bản lề.

Ứng dụng thực tế

Van 1 chiều lá được sử dụng ở đâu?

Từ những trạm bơm nước sạch phục vụ khu đô thị, các hệ thống PCCC của tòa nhà cao tầng, cho đến những đường ống dẫn hóa chất trong nhà máy, van lá luôn đóng vai trò nòng cốt. Trong ngành HVAC (điều hòa không khí), van giúp ngăn chặn sự thất thoát nhiệt và đảm bảo lưu lượng nước tuần hoàn ổn định. Đặc biệt trong các ngành xử lý nước thải, loại van này cực kỳ hiệu quả vì ít bị tắc nghẽn bởi rác thải hữu cơ.

Khi nào nên sử dụng?

Bạn nên ưu tiên chọn van 1 chiều khi:

• Hệ thống có kích thước ống lớn (DN50 trở lên).

• Yêu cầu áp suất đầu ra không bị giảm nhiều qua van.

• Môi trường làm việc yêu cầu sự bền bỉ cao, ít phải thay thế linh kiện.

• Hệ thống yêu cầu giải pháp tiết kiệm chi phí nhưng vẫn đảm bảo tính an toàn.

Những sai lầm thường gặp khi lựa chọn

Sai lầm kinh điển nhất là lắp ngược chiều dòng chảy. Mỗi van lá đều có một mũi tên ký hiệu trên thân, nếu lắp ngược, van sẽ đóng vai trò như một bức tường chặn đứng dòng lưu chất ngay từ đầu. Ngoài ra, việc chọn van lá gang cho hệ thống hóa chất (axit) sẽ khiến thân van bị ăn mòn thủng chỉ sau vài tháng. Một lỗi khác là không chú ý đến tiêu chuẩn mặt bích (JIS vs DIN), dẫn đến việc không thể lắp khớp nối, gây tốn kém chi phí đổi trả và trì hoãn thi công.

Hướng dẫn & Checklist

Checklist lựa chọn van 1 chiều

• Xác định chính xác lưu chất (nước, hóa chất, hơi).

• Kiểm tra áp suất vận hành tối đa của bơm.

• Chọn vật liệu thân (Gang, Inox, Thép) phù hợp với tính chất hóa học của lưu chất.

• Đo lường kích thước đường ống và chuẩn mặt bích hiện hữu.

• Chọn kiểu van (Lá đơn, lá nghiêng) dựa trên yêu cầu về lưu lượng.

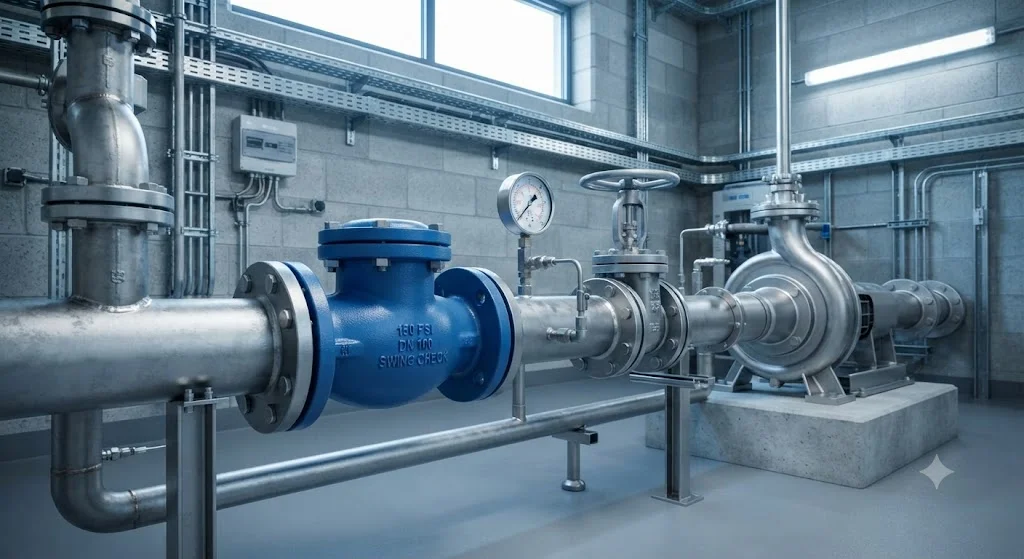

Hướng dẫn lắp đặt và bảo trì

Việc lắp đặt đúng cách là "chìa khóa" tuổi thọ của van:

1. Vệ sinh: Đảm bảo đường ống sạch rác, đá dăm trước khi đưa van vào vị trí.

2. Định hướng: Kiểm tra kỹ mũi tên hướng dòng chảy trên thân van.

3. Siết bu lông: Siết chéo các bu lông mặt bích để đảm bảo lực ép gioăng đồng đều.

4. Kiểm tra: Sau khi chạy thử, quan sát dưới mặt bích xem có hiện tượng rò rỉ không.

5. Định kỳ: Kiểm tra bản lề lá van mỗi 6–12 tháng, bôi trơn trục nếu cần thiết.

FAQ - Câu hỏi thường gặp

Van 1 chiều lá hoạt động như thế nào?

Van sử dụng trọng lực và áp lực dòng chảy. Khi dòng thuận, lá van mở; khi dòng ngừng, lá van tự động sập xuống chặn dòng ngược.

Van 1 chiều có lắp theo phương đứng được không?

Được, nhưng phải kiểm tra thiết kế cụ thể của nhà sản xuất (thường là lắp theo chiều từ dưới lên trên).

Van 1 chiều có dùng cho hơi nóng được không?

Hoàn toàn được, nếu sử dụng van thép đúc hoặc inox có gioăng chịu nhiệt chuyên dụng.

Van 1 chiều khác van lò xo như thế nào?

Van lá tối ưu cho lưu lượng lớn, ít tổn thất áp, trong khi van lò xo đóng nhanh và dùng cho ống nhỏ.

Bao lâu nên bảo trì van 1 chiều?

Khoảng 6–12 tháng/lần tùy môi trường và tần suất hoạt động của máy bơm.

Kết luận

Van 1 chiều lá là giải pháp kỹ thuật tối ưu, kết hợp giữa sự đơn giản trong cấu tạo và tính hiệu quả trong vận hành. Đây là thiết bị không thể thiếu trong bất kỳ hệ thống đường ống chuyên nghiệp nào nhằm bảo vệ thiết bị trước nguy cơ dòng chảy ngược. Bằng cách hiểu rõ vật liệu, tiêu chuẩn kỹ thuật và quy trình lắp đặt chuẩn xác, bạn không chỉ nâng cao hiệu suất làm việc mà còn kéo dài tuổi thọ cho toàn bộ hệ thống.
