Van Chỉnh Áp Suất Khí Nén: Giải Pháp Tối Ưu Hiệu Suất Hệ Thống Khí Nén

Trong các nhà máy và dây chuyền sản xuất hiện đại, khí nén đóng vai trò như một nguồn năng lượng sống còn. Tuy nhiên, áp suất khí nén từ máy nén thường không ổn định và quá cao so với nhu cầu sử dụng của các thiết bị chấp hành. Bạn đã bao giờ đối mặt với những sự cố này?

• Xi lanh khí nén vận hành không ổn định, rung lắc hoặc di chuyển quá nhanh gây va đập, dẫn đến hư hỏng do áp suất nguồn quá lớn.

• Các thiết bị đo đạc, cảm biến khí nén nhanh hỏng vì không kiểm soát được áp suất đầu vào vượt ngưỡng cho phép.

• Hệ thống tiêu hao năng lượng khổng lồ do rò rỉ và sử dụng khí nén ở áp suất cao hơn mức cần thiết, trực tiếp làm tăng chi phí vận hành hàng tháng.

Để đảm bảo hệ thống khí nén vận hành ổn định, an toàn và tiết kiệm năng lượng tối đa, van chỉnh áp suất khí nén chính là thiết bị then chốt không thể thiếu. Việc hiểu rõ và ứng dụng đúng thiết bị này sẽ giúp bạn làm chủ hoàn toàn nguồn năng lượng khí nén trong cơ sở sản xuất.

Vì sao cần sử dụng van chỉnh áp suất khí nén?

Mỗi thiết bị cuối nguồn như xi lanh, bộ kẹp, hay van điện từ đều có một dải áp suất hoạt động tối ưu. Nếu áp suất nguồn vượt ngưỡng, thiết bị sẽ bị quá tải, gây hao mòn cơ học, giảm tuổi thọ nhanh chóng và tăng nguy cơ nổ vỡ đường ống.

Ngược lại, nếu áp suất không được điều tiết ổn định, hiệu suất làm việc sẽ không đồng nhất, gây gián đoạn quy trình sản xuất. Van chỉnh áp suất khí nén ra đời để giải quyết bài toán đó. Nó không chỉ đóng vai trò bảo vệ thiết bị mà còn là công cụ giúp quản lý năng lượng, đảm bảo lượng khí nén tiêu thụ luôn ở mức thấp nhất mà vẫn duy trì hiệu quả công việc cao nhất.

Van chỉnh áp suất khí nén là gì?

Van chỉnh áp suất khí nén (hay còn gọi là bộ điều áp khí nén) là thiết bị chuyên dụng được lắp đặt trên đường ống để điều chỉnh và giữ ổn định áp suất khí nén ở đầu ra theo một trị số định sẵn, bất kể sự thay đổi của áp suất đầu vào hoặc lưu lượng tiêu thụ.

Trong hệ thống khí nén, vai trò của thiết bị này là giữ cân bằng áp lực. Nhiều người thường nhầm lẫn giữa van điều áp và van giảm áp. Tuy nhiên, cần lưu ý: trong khi van giảm áp chỉ tập trung vào việc hạ áp, bộ điều áp khí nén hiện đại thường tích hợp khả năng duy trì áp suất ổn định cực kỳ chính xác nhờ cơ chế phản hồi động, giúp hệ thống luôn hoạt động trong trạng thái lý tưởng nhất.

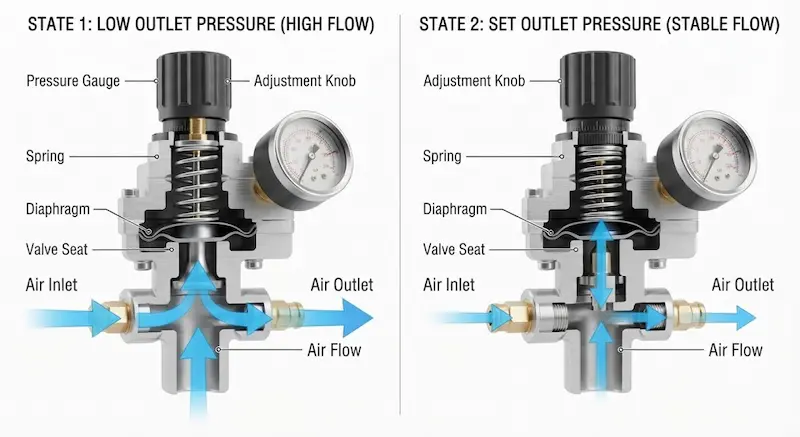

Nguyên lý hoạt động của bộ điều áp khí nén

Hoạt động của van dựa trên sự cân bằng lực giữa khí nén và lò xo điều khiển:

1. Cấp khí vào: Khí nén từ nguồn đi vào cửa IN và tác động lên đĩa van chính.

2. Cài đặt: Khi bạn xoay núm điều chỉnh, lực nén lò xo thay đổi, tác động lên màng diaphragm hoặc piston bên trong.

3. Điều tiết: Khi áp suất đầu ra giảm xuống dưới mức cài đặt, lực lò xo đẩy màng xuống, mở cửa van để bổ sung khí nén. Ngược lại, nếu áp suất đầu ra tăng cao, áp suất này sẽ đẩy ngược màng lên, đóng bớt cửa van để giảm áp.

4. Ổn định: Cơ chế cân bằng này diễn ra liên tục, giúp áp suất đầu ra luôn giữ ở mức ổn định dù áp suất nguồn có dao động.

Quá trình này hoàn toàn tự động, đảm bảo mọi biến động bất ngờ của áp suất từ máy nén đều được triệt tiêu hoàn toàn trước khi đến thiết bị tiêu thụ.

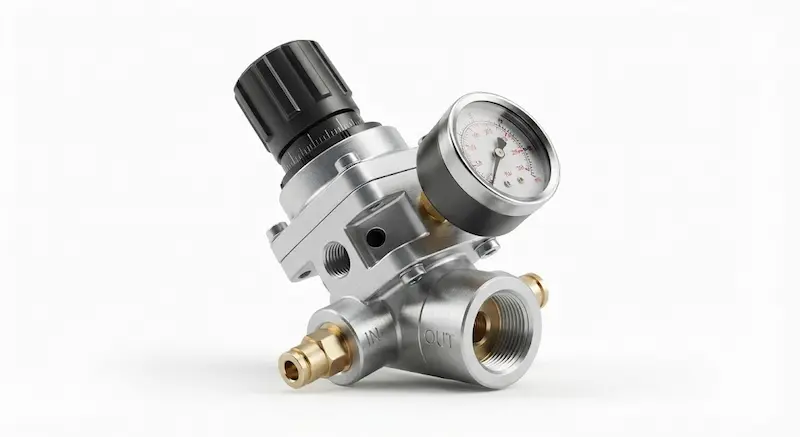

Cấu tạo của van chỉnh áp suất khí nén

Để thực hiện nhiệm vụ điều tiết áp suất chính xác, thiết bị bao gồm các bộ phận chính:

• Thân van: Thường làm từ hợp kim nhôm hoặc thép không gỉ, đảm bảo độ bền và chịu được áp lực cao.

• Núm điều chỉnh: Giúp người vận hành dễ dàng thay đổi áp suất đầu ra theo ý muốn.

• Lò xo: Thành phần tạo lực đối kháng để duy trì áp suất mục tiêu.

• Màng diaphragm (màng đàn hồi): Chi tiết nhạy bén nhất, phản ứng tức thì với áp suất để đóng/mở van.

• Đồng hồ áp suất: Thành phần quan trọng để người dùng quan sát mức áp suất thực tế đang cài đặt.

• Cổng IN/OUT: Điểm kết nối với đường ống khí nén.

Mỗi bộ phận đóng vai trò như một mắt xích, nếu một trong các linh kiện (như gioăng làm kín) bị hỏng, hiệu năng của toàn bộ van sẽ bị suy giảm.

Các loại bộ điều áp khí nén

Trên thị trường, thiết bị được phân loại để phục vụ đa dạng nhu cầu:

• Theo nguyên lý:

  • Van điều áp trực tiếp: Cấu tạo đơn giản, nhỏ gọn, dùng cho nhu cầu cơ bản.

  • Van điều áp gián tiếp (Pilot Operated): Sử dụng khí mồi để điều khiển, cho độ chính xác cực cao và lưu lượng khí lớn.

• Theo kiểu lắp: Lắp ren trực tiếp trên đường ống, tích hợp trong các bộ lọc điều áp (FRL) hoặc lắp trên bảng điều khiển (Panel mount).

• Theo chức năng:

  • Loại có xả áp (Relieving): Tự động xả bớt khí nếu áp suất đầu ra tăng quá mức cài đặt – cực kỳ cần thiết để bảo vệ hệ thống.

  • Loại không xả áp (Non-relieving): Dùng trong các môi trường yêu cầu khí thoát ra không được phép bay vào không khí.

Thông số kỹ thuật của bộ điều áp khí nén

Việc chọn đúng thông số giúp đảm bảo tuổi thọ cho hệ thống:

• Kích thước cổng kết nối: Phổ biến từ G1/8, G1/4, G3/8 đến G1, tùy thuộc vào lưu lượng khí yêu cầu.

• Dải áp suất điều chỉnh: Các dòng phổ biến là 0–4 bar, 0–8 bar hoặc 0–12 bar. Nên chọn dải áp suất phù hợp nhất với thiết bị của bạn để đạt độ chính xác cao nhất.

• Áp suất đầu vào tối đa: Thường từ 10 bar đến 20 bar.

• Nhiệt độ làm việc: Tiêu chuẩn thường từ -5°C đến 60°C.

• Vật liệu gioăng: NBR hoặc EPDM giúp van chịu được các tác động của dầu trong khí nén.

Luôn lưu ý rằng, van có kích thước lớn chưa chắc đã tốt, hãy chọn van có lưu lượng phù hợp với nhu cầu thực tế để tối ưu chi phí.

So sánh van chỉnh áp suất khí nén với các thiết bị liên quan

Sự khác biệt về chức năng đòi hỏi người thiết kế hệ thống phải phối hợp các thiết bị này một cách khoa học. Không thể dùng van điều áp để thay thế van an toàn trong mọi trường hợp.

Ưu điểm của bộ điều áp khí nén

Việc lắp đặt bộ điều áp khí nén mang lại lợi ích kép cho doanh nghiệp:

• Độ chính xác cao: Điều chỉnh áp suất theo nhu cầu cụ thể của từng loại máy móc.

• Bảo vệ thiết bị: Ngăn ngừa hư hỏng cho xi lanh, bộ kẹp và các van điều khiển.

• Tiết kiệm khí nén: Loại bỏ lãng phí bằng cách cung cấp chính xác áp lực cần thiết.

• Tăng tuổi thọ hệ thống: Giảm thiểu rung lắc và va đập cơ học.

• Dễ bảo trì: Thiết kế hiện đại giúp thay thế linh kiện (như gioăng hoặc lò xo) nhanh chóng.

Đầu tư một chiếc van điều áp tốt chính là cách bảo vệ túi tiền của bạn khỏi những chi phí sửa chữa không đáng có.

Ứng dụng thực tế

Trong công nghiệp, van chỉnh áp suất khí nén hiện diện khắp nơi:

• Dây chuyền tự động hóa: Điều khiển độ lực ép của các bộ kẹp, máy dán nhãn.

• Máy nén khí & Robot: Đảm bảo áp suất ổn định cho chuyển động chính xác của cánh tay robot.

• Máy đóng gói: Điều chỉnh áp lực xi lanh để dán mép túi hoặc đẩy sản phẩm.

• Công nghiệp điện tử: Yêu cầu áp suất cực kỳ ổn định để thao tác với các linh kiện nhỏ.

• Ngành thực phẩm/Dược phẩm: Kiểm soát khí nén sạch, đảm bảo an toàn vệ sinh.

Những sai lầm thường gặp khi lựa chọn

• Chọn sai dải áp: Chọn van áp suất 12 bar cho hệ thống chỉ dùng 2 bar sẽ làm mất độ nhạy.

• Chọn sai lưu lượng: Van quá nhỏ gây sụt áp khi cần lưu lượng khí lớn.

• Không lắp đồng hồ: Mù thông tin về áp suất thực tế khiến việc điều chỉnh trở nên cảm tính.

• Không vệ sinh: Để bộ lọc bẩn làm tắc nghẽn van, dẫn đến áp suất đầu ra không ổn định.

Hậu quả: Xi lanh di chuyển chậm, lực kẹp yếu, hoặc tệ hơn là gây nổ ống dẫn do áp suất dâng cao đột ngột khi van bị kẹt.

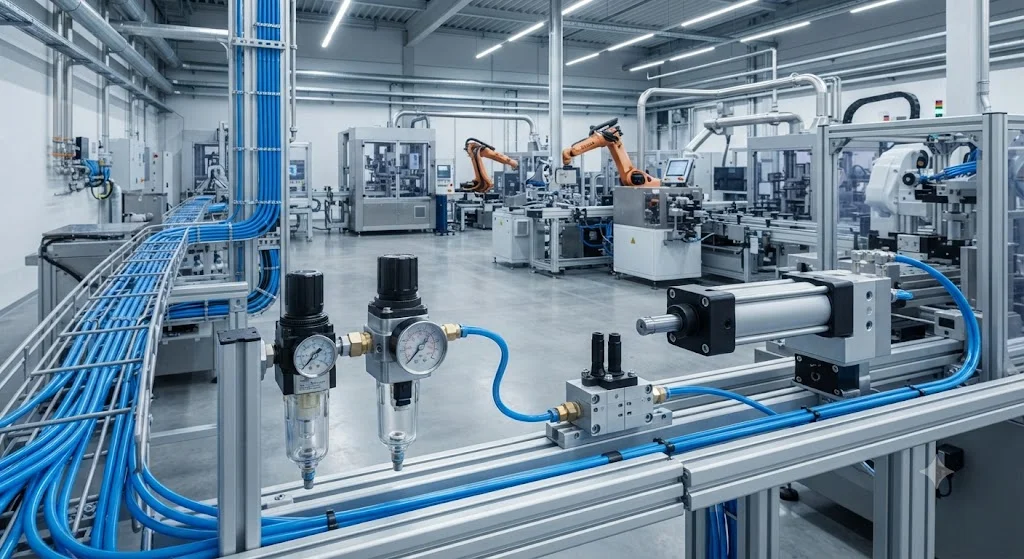

Hướng dẫn lựa chọn và lắp đặt

Checklist lựa chọn:

1. Xác định áp suất đầu vào và áp suất cần đầu ra.

2. Tính toán lưu lượng khí (lít/phút) để chọn đường kính ren.

3. Chọn vật liệu van phù hợp (Inox cho môi trường ăn mòn).

4. Ưu tiên các thương hiệu chính hãng có CO/CQ rõ ràng.

Hướng dẫn lắp đặt:

• Lắp đặt đúng chiều mũi tên chỉ hướng khí trên thân van (IN → OUT).

• Gắn đồng hồ áp suất để theo dõi.

• Trước khi vận hành, xoay núm điều chỉnh từ từ để áp suất lên dần.

• Kiểm tra rò rỉ tại các khớp nối bằng dung dịch xà phòng.

FAQ - Câu hỏi thường gặp

1. Van chỉnh áp suất khí nén có tác dụng gì?

Nó giúp điều chỉnh áp suất từ máy nén về mức cần thiết cho thiết bị, đảm bảo thiết bị hoạt động ổn định và bền bỉ.

2. Van điều áp và van giảm áp có giống nhau không?

Về cơ bản là gần giống nhau về công năng hạ áp, nhưng van điều áp hiện nay thường có thêm tính năng ổn định áp suất chính xác và xả áp dư thừa.

3. Bao lâu nên bảo trì van?

Nên kiểm tra định kỳ 6 tháng/lần, đặc biệt là kiểm tra độ kín của gioăng và vệ sinh màng điều áp.

4. Nên chọn thương hiệu nào?

Tùy vào ngân sách, bạn có thể chọn các thương hiệu uy tín như SMC, Festo (cao cấp) hoặc Airtac, STNC (phổ thông).

Có nên sử dụng van chỉnh áp suất khí nén?

Câu trả lời chắc chắn là CÓ. Đây là thiết bị "nhỏ nhưng có võ", đóng vai trò cốt lõi trong việc duy trì hiệu suất hệ thống khí nén. Việc sử dụng thiết bị này giúp bạn kiểm soát hoàn toàn áp suất, bảo vệ thiết bị, tiết kiệm chi phí năng lượng và tăng đáng kể tuổi thọ cho dây chuyền sản xuất của mình.
