Van Khóa DN32 Là Gì? Hướng Dẫn Chọn Mua và Lắp Đặt Chi Tiết Từ Chuyên Gia

Trong các hệ thống đường ống công nghiệp và dân dụng, việc kiểm soát dòng chảy là yếu tố then chốt để đảm bảo an toàn và hiệu quả vận hành. Van khóa DN 32 chính là thiết bị cơ khí quan trọng, đóng vai trò "người gác cổng" giúp điều tiết hoặc ngăn chặn dòng lưu chất một cách linh hoạt. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ góc độ kỹ thuật để giúp bạn lựa chọn và sử dụng loại van này một cách tối ưu nhất.

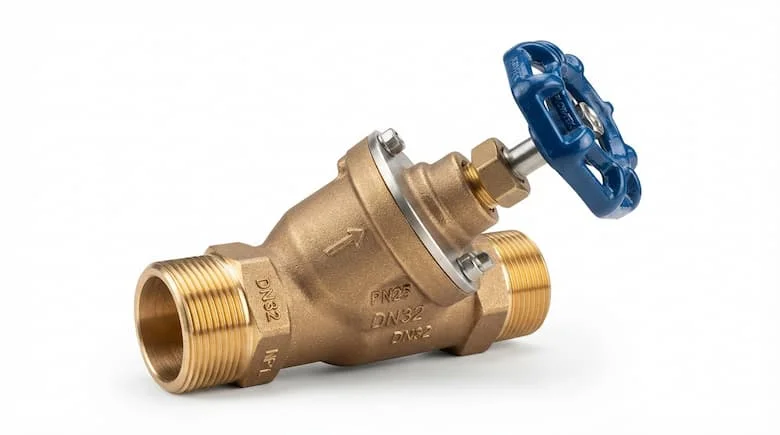

Van khóa DN32 là gì?

Van khóa (hay còn gọi là van đóng mở) là thiết bị cơ khí được lắp đặt trên hệ thống đường ống nhằm mục đích đóng, mở hoặc điều tiết lưu lượng của dòng chất lỏng, khí hoặc hơi đi qua. Đây là thiết bị không thể thiếu trong bất kỳ hệ thống truyền dẫn lưu chất nào.

Vai trò chính của van khóa là cô lập một phân đoạn đường ống khi cần bảo trì, thay đổi hướng dòng chảy hoặc đảm bảo an toàn trong các tình huống khẩn cấp. Với chức năng đóng mở dòng lưu chất linh hoạt, van khóa DN 32 giúp hệ thống vận hành trơn tru, tránh thất thoát áp lực và hạn chế các rủi ro kỹ thuật không đáng có.

DN32 nghĩa là gì?

Trong lĩnh vực thiết bị đường ống, ký hiệu DN là viết tắt của cụm từ Diameter Nominal (đường kính danh nghĩa). Đây là tiêu chuẩn quốc tế dùng để chỉ kích thước ống và phụ kiện.

• DN32 tương đương với đường kính danh nghĩa khoảng 32 mm.

• Về quy đổi sang hệ inch, DN32 xấp xỉ bằng 1 ¼ inch (1.25 inch).

• Lưu ý: Kích thước thực tế (đường kính ngoài) của ống có thể thay đổi tùy thuộc vào tiêu chuẩn sản xuất (như BS, ASTM, JIS). Tuy nhiên, tên gọi DN32 giúp kỹ sư dễ dàng nhận diện và lắp đặt khớp với các loại ống cùng tiêu chuẩn.

Cấu tạo và nguyên lý hoạt động của van khóa DN 32

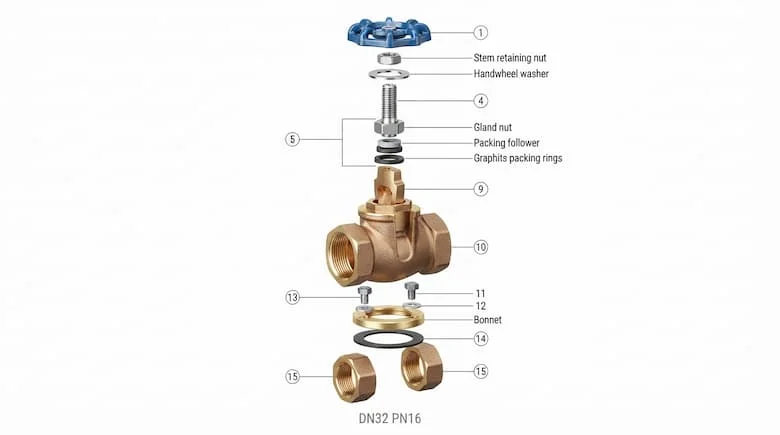

Các bộ phận chính

Một chiếc van khóa DN 32 tiêu chuẩn thường bao gồm các thành phần cốt lõi sau:

• Thân van: Là phần vỏ ngoài chịu áp lực chính, thường làm từ đồng, inox, gang hoặc thép.

• Đĩa van (hoặc bi/cổng): Bộ phận trực tiếp ngăn chặn hoặc cho phép lưu chất đi qua.

• Trục van: Kết nối tay gạt/vô lăng với đĩa van, truyền lực để đóng mở.

• Gioăng làm kín: Đảm bảo độ kín khít, ngăn chặn rò rỉ tại vị trí tiếp xúc.

• Tay gạt hoặc vô lăng: Cơ cấu vận hành để người sử dụng tác động đóng/mở van.

• Bộ phận kết nối: Bao gồm ren, mặt bích hoặc mối hàn để kết nối chắc chắn với đường ống.

Nguyên lý đóng mở

Nguyên lý hoạt động của van khóa DN 32 dựa trên sự thay đổi vị trí của đĩa van hoặc bi van bên trong buồng chứa. Khi người dùng xoay tay gạt (hoặc vô lăng), trục van sẽ di chuyển theo, làm xoay hoặc nâng đĩa van lên/xuống.

• Mở hoàn toàn: Tiết diện dòng chảy đạt tối đa, lưu chất đi qua với áp lực ổn định.

• Đóng hoàn toàn: Đĩa van ép chặt vào gioăng làm kín, chặn đứng hoàn toàn dòng chảy.

• Điều tiết: Đối với một số dòng van (như van cầu), việc xoay tay cầm ở mức độ nhất định cho phép kiểm soát lưu lượng dòng chảy theo ý muốn.

(Bạn có thể hình dung sơ đồ minh họa: Từ trạng thái dòng chảy thông suốt chuyển sang trạng thái bị chặn đứng bởi đĩa van khi trục được xoay 90 độ hoặc xoay tròn nhiều vòng).

Các loại van khóa DN 32 phổ biến hiện nay

Dưới đây là các loại van phổ biến, mỗi loại đều có ưu nhược điểm riêng để phù hợp với từng mục đích cụ thể:

• Van bi DN32: Thiết kế tay gạt, đóng mở nhanh, độ bền cao. Phù hợp nhất cho hệ thống nước dân dụng và khí nén.

• Van cổng DN32: Cấu tạo dạng cửa sập, độ cản trở dòng chảy thấp nhưng không dùng để điều tiết lưu lượng.

• Van cầu DN32: Được thiết kế tối ưu cho việc điều tiết lưu lượng nhờ cấu tạo đường đi dòng chất uốn lượn bên trong.

Thông số kỹ thuật của van khóa DN 32

Để đảm bảo hệ thống vận hành ổn định, bạn cần nắm rõ các thông số kỹ thuật cơ bản:

• Kích thước: DN32 (1 ¼ inch).

• Áp lực làm việc: Thông thường từ PN10, PN16 đến PN25.

• Nhiệt độ: Tùy thuộc vào vật liệu gioăng (cao su EPDM, PTFE hoặc kim loại).

• Vật liệu: Đồng, Inox (304/316), Gang, Thép.

• Kiểu kết nối:

  • Nối ren: Phổ biến cho van đồng/inox DN32.

  • Mặt bích: Dùng trong công nghiệp nặng.

  • Hàn/Clamp: Dùng trong thực phẩm, dược phẩm.

Van khóa DN 32 được làm từ những vật liệu nào?

Việc chọn đúng vật liệu là quyết định sống còn đối với tuổi thọ của hệ thống:

• Van đồng DN32: Giá thành rẻ, chống ăn mòn tốt trong môi trường nước sạch, nhiệt độ trung bình. Phổ biến nhất trong nhà ở.

• Van inox DN32: Chống gỉ sét tuyệt đối, chịu được hóa chất và nhiệt độ cao. Là lựa chọn số 1 cho thực phẩm và y tế.

• Van gang DN32: Cứng cáp, chịu lực tốt, giá thành rẻ. Thường dùng cho đường ống nước thải hoặc cấp nước công cộng.

• Van thép: Chuyên dụng cho các hệ thống hơi nóng, dầu khí hoặc áp lực cực cao.

Bảng so sánh vật liệu:

Ứng dụng thực tế của van khóa DN 32

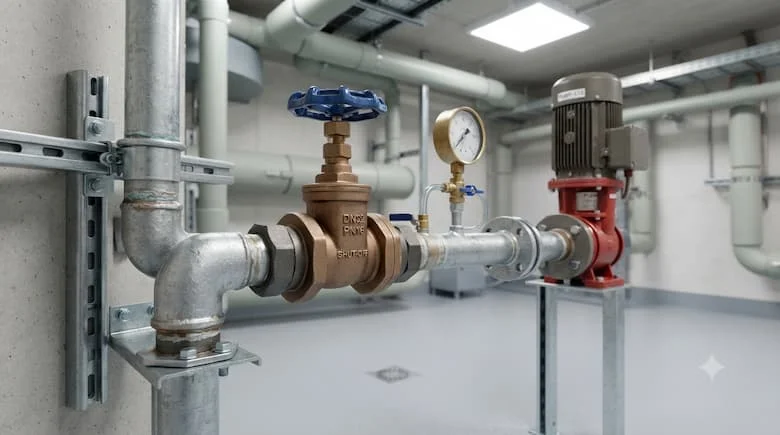

Van khóa DN 32 đóng vai trò quan trọng trong hàng loạt lĩnh vực:

• Hệ thống cấp nước: Điều khiển lưu lượng nước sinh hoạt.

• Hệ thống HVAC: Kiểm soát nước nóng/lạnh trong tòa nhà.

• PCCC: Đóng mở dòng nước chữa cháy trong các tòa nhà cao tầng.

• Công nghiệp: Vận chuyển khí nén, hơi nóng, và hóa chất trong các nhà máy.

Vì sao cần chọn đúng van khóa DN 32?

Việc chọn sai loại van không chỉ gây lãng phí chi phí đầu tư ban đầu mà còn dẫn đến những hệ lụy nghiêm trọng:

1. Tổn thất áp suất: Nếu van không phù hợp, dòng chảy bị cản trở gây sụt áp.

2. Rò rỉ: Chọn sai vật liệu (ví dụ: dùng van đồng cho axit) sẽ gây ăn mòn, rò rỉ, ảnh hưởng đến môi trường.

3. Hỏng hóc sớm: Áp suất làm việc của hệ thống vượt quá thông số kỹ thuật của van sẽ làm nứt, vỡ thân van.

4. Khó lắp đặt: Sai kiểu kết nối (ren vs bích) khiến việc thi công mất thời gian và chi phí.

Hướng dẫn chọn mua và lắp đặt van khóa DN 32

Checklist khi mua hàng:

• Xác định lưu chất (nước, khí, hay hóa chất).

• Nhiệt độ và áp suất làm việc tối đa của hệ thống.

• Kiểu kết nối (ren hay bích) phải đồng bộ với đường ống hiện có.

• Kiểm tra chứng chỉ CO/CQ để đảm bảo nguồn gốc xuất xứ.

Các bước lắp đặt cơ bản:

1. Kiểm tra van: Đảm bảo van không có vết nứt, lỗi đúc.

2. Vệ sinh đường ống: Loại bỏ rác, bụi bẩn bên trong lòng ống.

3. Lắp đúng chiều: Quan sát ký hiệu mũi tên trên thân van (chiều dòng chảy).

4. Siết lực vừa đủ: Không dùng lực quá mức gây nứt ren hoặc méo thân van.

5. Test áp: Mở dần dòng chảy và kiểm tra độ kín tại các khớp nối.

Lưu ý: Không nên đóng mở van quá nhanh đối với các hệ thống có áp lực lớn để tránh hiện tượng "búa nước" gây hỏng hệ thống.

FAQ – Những câu hỏi thường gặp

1.Van khóa DN32 là bao nhiêu inch?

DN32 tương đương với 1 ¼ inch.

2.Van DN32 dùng cho ống PVC được không?

Được, nhưng cần dùng phụ kiện chuyển ren phù hợp từ PVC sang ren kim loại.

3.Nên chọn van đồng hay inox?

Nếu dùng cho nước sạch dân dụng, van đồng là đủ. Nếu dùng cho môi trường ăn mòn hoặc thực phẩm, bắt buộc chọn Inox 304 hoặc 316.

4.Van khóa DN 32 có chịu được nước nóng không?

Có, nhưng cần chọn loại van có gioăng PTFE hoặc kim loại chịu nhiệt.

Kết luận

Van khóa DN32 là kích thước được sử dụng rất phổ biến trong các hệ thống cấp nước, HVAC, PCCC và công nghiệp. Việc lựa chọn đúng loại van, vật liệu, áp lực và tiêu chuẩn sẽ giúp hệ thống vận hành ổn định, tăng tuổi thọ và giảm chi phí bảo trì đáng kể.
